DIP18直插式集成电路封装结构

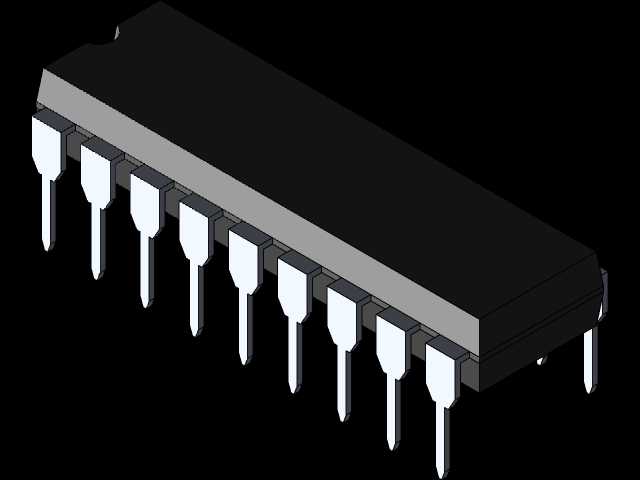

在各类工业控制板卡、老式家电主控板、教学实验电路的PCB设计环节，DIP18封装的直插芯片始终是选型清单里的常客，这类双列直插的封装形式，凭借无需专用焊接设备、手工即可完成拆换、通孔安装后机械强度充足的特性，至今仍在小批量试制、维修替换、学生电子竞赛类项目中保持着稳定的使用量。本次建模的DIP18封装结构，完全参照行业通用的JEDEC标准封装尺寸搭建，建模过程中优先还原了实际生产装配中需要关注的所有安装边界，避免设计出的封装在实际打样后出现引脚对位偏差、元件与周边结构干涉的问题。从结构细节来看，封装主体采用黑色环氧模塑料的实体建模，主体的长宽尺寸严格对应标准18引脚双列直插的规范，两列引脚的间距、引脚自身的宽度与厚度、引脚伸出塑封体的长度都按照实际量产元件的公差范围做了还原，引脚末端的弯折角度也完全匹配波峰焊工艺的要求，不会出现建模尺寸理想化导致的PCB开孔位置不匹配问题。在实际电路设计场景中，这类DIP18封装的元件常被用于承载达林顿晶体管阵列类的驱动芯片，比如常见的ULN2803就是采用该封装，可直接驱动小型继电器、LED数码管、小型直流电机等负载，在建模时特意还原了塑封体顶部的定位缺口，这个结构是生产装配时判断引脚1位置的关键标识，能有效避免SMT或者手工插件时出现元件反向插装的问题。很多刚接触硬件结构设计的工程师，在绘制封装时容易忽略引脚的成型角度，要么把引脚建得过于笔直导致插件时无法顺利卡入PCB孔位，要么把引脚间距的公差放得过大导致焊接后出现虚焊、连焊的问题，本次建模时特意按照实际元件的引脚成型工艺，还原了引脚靠近塑封体位置的微小弯折段，这个结构是插件时引导引脚对准焊盘孔的关键，同时也能在焊接完成后提供一定的应力释放空间，避免设备在受振动时引脚直接从塑封体根部断裂。从安装边界来看，建模时预留了元件在PCB上的占用空间，包括塑封体距离PCB板面的高度、引脚伸出PCB背面的长度，这些尺寸都是结构设计时评估板卡内部堆叠空间的核心参数，比如在设计工控盒的内部腔体时，需要根据这个高度预留出元件上方的安全距离，避免盒盖合上后压到芯片表面造成元件损坏。另外塑封体两侧的引脚排列，每侧9个引脚的间距严格按照2.54mm的标准排距设置，这个间距和通用的面包板、万能板的孔位完全匹配，也能兼容市面上标准的IC插座尺寸，方便维修时直接替换芯片而不需要拆焊。在实际的设备维护场景中，DIP封装的元件相比贴片封装的优势十分明显，现场维修人员不需要热风枪，仅用一把普通电烙铁就能完成芯片的拆换，对于部署在偏远厂区、缺乏精密维修工具的设备来说，这种封装形式的可维护性远高于高密度的贴片封装。建模过程中没有对元件的外观做过度的艺术化处理，所有的倒角、圆角都参照实际塑封工艺的脱模角度设置，塑封体表面的哑光质感也和实际环氧材料的外观一致，引脚部分的金属质感还原了镀锡引脚的实际色泽，没有做夸张的镜面效果，保证模型在用于装配干涉检查、结构演示时能完全还原真实元件的状态。很多工程师在做三维布局时，常遇到下载的封装模型尺寸不准，导致结构评审时误判空间余量，等到打样回来才发现芯片和旁边的电容、接线端子顶到一起，不得不重新改版，这个模型在搭建时每一个尺寸都对照实际元件的游标卡尺测量值校准，包括塑封体的边缘倒角大小、引脚的厚度公差，都控制在实际生产允许的误差范围内，完全可以直接用于PCB的三维结构校验、设备内部的布局仿真。另外考虑到部分教学场景的需求，模型的结构拆分也符合实际的元件构成，塑封体和引脚是独立的建模实体，方便在做结构讲解时单独拆分展示封装的内部构造逻辑，帮助初学者理解双列直插封装的引脚排布规律、安装定位方式。在做整机的布线设计时，这个模型也能辅助评估走线的空间，因为引脚的伸出长度准确，工程师可以直观判断引脚背面的焊盘会不会和机箱内部的加强筋、走线槽发生干涉，提前调整布局位置，减少后期样机调试时的结构修改工作量。
