0402封装表面贴装电阻器三维结构

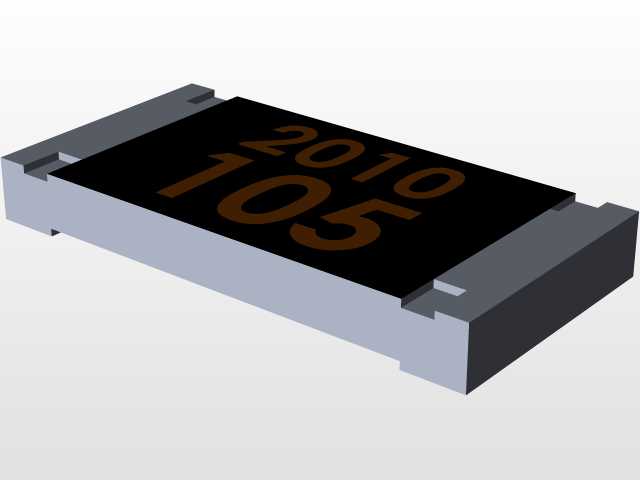

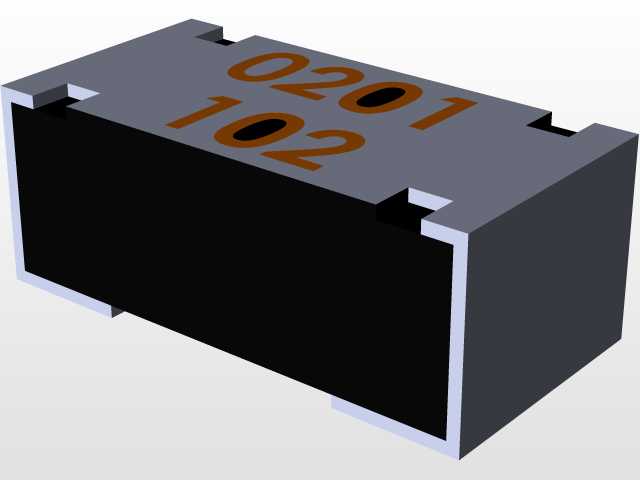

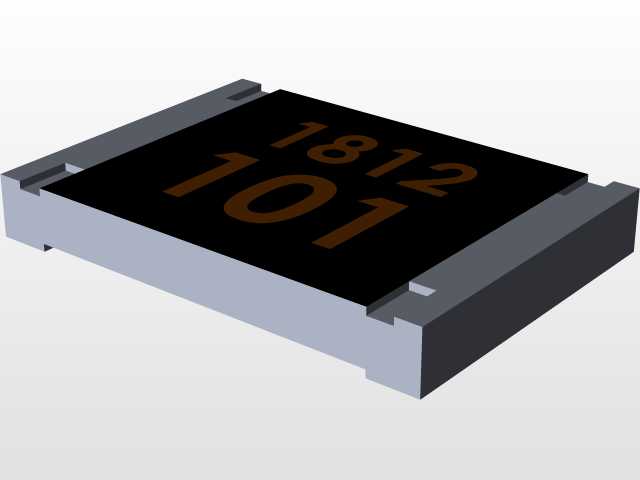

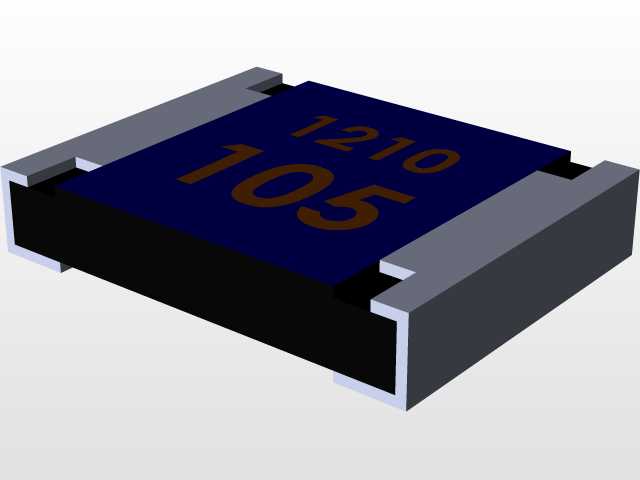

在消费电子、工业控制板卡、通信终端设备的PCB组装环节，0402封装的贴片电阻是板级电路里用量极大的基础无源元件，这类元件的三维建模精度，直接影响SMT产线的钢网开孔设计、贴片机吸嘴选型、回流焊工艺仿真的准确性，也决定了结构设计阶段做PCB装配干涉检查时的结果可靠性。做这个元件的三维结构时，首先要贴合实际量产元件的真实外形，不能只做简化方块应付装配。先看元件的主体结构，中间的陶瓷基体是电阻的核心承载部分，表面印刷的阻值标识区做了凹陷的油墨层模拟，标识字符的凸起高度控制在0.01mm以内，和实际丝印的厚度一致，不会因为标识层做的过厚导致装配干涉仿真出现误判。两端的端电极是建模时需要重点处理的部分，实际生产中端电极是三层结构：内层是和陶瓷基体结合的银钯层，中间是镀镍阻挡层，外层是可焊的镀锡层，建模时把端电极的倒角做了0.05mm的圆弧过渡，完全匹配实际元件的端电极成型工艺，不会出现直角棱边导致的吸嘴吸附漏气、焊盘印刷锡膏量计算偏差的问题。从安装边界来看，0402封装的元件本体长度控制在1.0mm±0.05mm，宽度0.5mm±0.05mm，本体总厚度0.35mm±0.03mm，两端电极的可焊宽度各占0.25mm，完全符合IEC 60115-8的封装尺寸规范，在做PCB Layout的封装匹配时，对应的焊盘尺寸可以直接按照常规0402焊盘规范设置，不需要额外调整模型的占位尺寸。端电极的底部和PCB焊盘接触的平面做了0.002mm的平面度公差模拟，在做回流焊的熔融焊锡爬升仿真时，可以准确模拟焊锡在端电极侧面的爬升高度，提前预判立碑、虚焊等SMT工艺缺陷。从应用场景来说，这个模型可以直接导入各类ECAD和MCAD协同设计软件，在做高密度板卡的结构堆叠时，比如TWS耳机主板、智能手表核心板、工业传感器的微型控制板这类空间极度受限的设计场景，不会因为模型尺寸偏差导致元件和周边结构件、屏蔽罩、其他表贴元件出现干涉。建模时特意把元件的重心位置做了准确设置，在做贴片机的贴装过程仿真时，可以准确模拟吸嘴吸附后的元件姿态，提前预判高速贴装时的元件偏移风险。另外，模型的外观分色完全对应实际元件的材质：陶瓷基体做了深蓝色哑光材质模拟，端电极做了半光亮的锡层金属质感，标识字符做了棕褐色的丝印质感，在做产品的爆炸图、装配工艺演示动画时，可以直接使用不需要额外调整材质。很多工程师做这类小型表贴元件的模型时，往往会忽略端电极和陶瓷基体结合处的台阶结构，实际元件的端电极是包裹在陶瓷基体端部的，包裹深度大概是0.1mm，这个细节在建模时做了准确还原，在做焊锡应力仿真、温度循环可靠性仿真时，这个结构细节会直接影响焊点的应力分布计算结果，如果省略这个台阶，仿真出来的焊点疲劳寿命会比实际值偏高30%以上，误导可靠性设计判断。还有元件顶部的平面度，实际量产的0402电阻顶部并不是绝对平整的，陶瓷基体烧结后会有微小的中凸，建模时把顶部的中凸量控制在0.008mm，在做AOI检测的光路仿真时，可以准确模拟元件顶部的反光情况，帮助优化AOI设备的检测角度和光源参数。在做整机的跌落仿真时，这个模型的重量参数按照实际0402电阻的平均重量0.65mg设置，质量重心和实际元件一致，可以准确模拟跌落过程中元件在PCB上的惯性受力，提前预判焊点断裂的风险点。对于做SMT产线虚拟调试的工程师来说，这个模型的外形轮廓精度达到0.01mm，可以直接导入产线的数字孪生系统，模拟贴片机的飞达送料、吸嘴取件、视觉对位、贴装下压的全流程，不需要再对模型做二次修复处理。
