L298HN电机驱动芯片封装结构设计

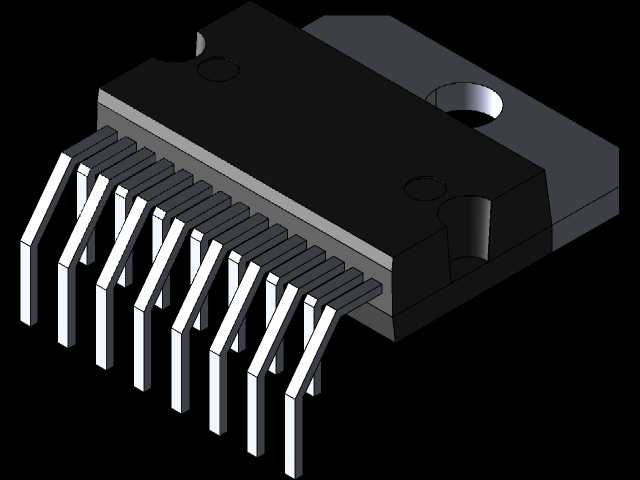

在小型自动化设备、智能小车、教学实验平台的驱动回路设计中，L298HN作为经典的双全桥功率驱动器件，其封装结构的三维建模精度直接影响PCB布局、散热结构匹配以及后期装配的可靠性。本次建模围绕该器件实际量产封装的物理特征展开，完全还原其在工业应用场景中的真实安装状态，可直接用于驱动板卡的结构干涉检查、散热片匹配设计以及整机装配的空间校核。

从实际应用场景来看，该器件多用于驱动直流电机、步进电机等感性负载，工作过程中会产生持续的热损耗，因此其背部自带的散热金属片是结构设计中不可忽略的部分，建模时严格还原了散热片的凸台高度、安装孔位的孔径与位置公差，确保设计人员在选配散热片时可以直接匹配安装孔距，避免后期打样出现孔位错位、散热片贴合间隙过大导致热阻升高的问题。很多新手工程师在绘制该器件封装时容易忽略散热片与引脚之间的高度差，导致PCB装配时散热片顶到板上其他贴片元件，本次建模将各部分的高度差做了精准还原，可直接导入装配环境做干涉校验。

引脚部分采用Multiwatt15直插封装形式，建模时完全按照实际器件的引脚成型角度、引脚宽度、厚度以及相邻引脚的间距参数制作，还原了引脚出厂时的折弯角度，既可以用于PCB封装的引脚间距核对，也能模拟波峰焊过程中引脚与焊盘的匹配状态，避免出现引脚偏位、插装困难的问题。值得注意的是，该器件的引脚并非等长设计，靠近散热片安装孔的引脚长度与边缘引脚存在细微差异，建模时对这一细节做了还原，能够帮助设计人员在做PCB布局时提前预判引脚焊接后的露出长度，避免引脚过长触碰机箱壳体造成短路风险。

从设计思路上，建模过程优先保证安装边界的准确性，将器件的总长度、总宽度、本体高度、引脚伸出长度、散热片凸台高度等关键安装尺寸作为核心控制参数，所有非关键的外观倒角做了适度简化，既保证模型用于结构校核时的精度，也不会因为过多细节导致模型占用过多装配资源。器件本体上的定位凹点、散热片上的沉头孔结构都做了1:1还原，这些结构是生产过程中器件定位、散热片安装的关键特征，在自动化装配生产线的工装设计中，这些特征可以作为视觉定位的基准点，因此建模时没有做省略处理。

在实际设备选型阶段，设计人员可以将该模型直接放入驱动板的装配体中，核对器件与周边电容、接线端子、排线接口的安全间隙，尤其是在紧凑型驱动板设计中，器件顶部与机箱盖板的距离、引脚侧面与相邻元件的爬电距离都可以通过模型直接测量，减少反复打样验证的周期。对于需要给该器件加装绝缘导热垫的设计场景，模型预留了导热垫的厚度空间，设计人员可以根据所选导热垫的厚度调整散热片的安装位置，提前评估压紧后的整体高度是否超出安装空间限制。

很多教学类实验平台的结构设计中，该器件往往是外露安装或者安装在便于观察的位置，模型的外观还原度也能满足整机数字样机的展示需求，不需要额外做外观面的优化处理。不同于原理类的简化模型，该模型完全面向实际工程应用，所有结构特征都对应器件量产时的真实物理状态，没有做理想化的直角或者等参数处理，比如引脚根部的注塑圆角、本体与散热片结合处的压合缝隙都做了写实还原，能够帮助刚入行的结构设计人员更直观地理解功率器件封装的实际结构特点，避免在设计中出现想当然的结构错误。

在做热仿真分析时，该模型的散热片体积、本体材质分区都可以直接赋予对应的材料参数，不需要再对模型做几何修复，能够缩短仿真前处理的时间。引脚的横截面积、长度参数也与实际器件一致，仿真时可以直接计算引脚的载流能力与导通损耗，让整个驱动回路的热仿真结果更贴近实际工作状态。
