L298电机驱动芯片15引脚封装结构

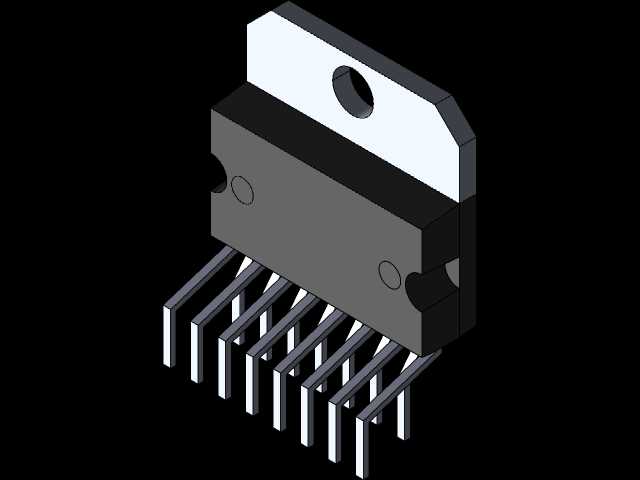

　　在中小功率直流电机驱动、步进电机驱动的控制板开发场景里，L298这类双H桥功率驱动芯片是很多工控板、教学实验平台、小型自动化执行机构里的核心功率器件，其Multiwatt15直插封装的结构合理性，直接决定了驱动板的散热表现、安装可靠性与长期运行稳定性。做这类功率器件的三维建模时，首先要考虑的是实际生产装配中的公差匹配问题，不能只盯着 datasheet 上的标称尺寸做纸面建模，得结合波峰焊、手工焊的实际工艺留足余量。这个封装自带的顶部金属散热片是结构设计里的重点，中间的固定开孔位置要和常用的TO系列封装散热支架孔位匹配，方便用户在驱动电流超过1A时额外加装散热片或者固定到设备金属外壳上辅助散热，

　　建模时要注意散热片与塑封本体的贴合面不能有结构干涉，实际生产中这个金属片是和芯片内部散热衬底连通的，做绝缘安装时还要预留绝缘片、导热硅脂的厚度空间，很多新手建模时容易忽略这0.2-0.3mm的装配间隙，导致实际打样后散热片装不平整，甚至压裂塑封本体。15个直插引脚的排布是建模时的另一个核心要点，引脚的间距要严格匹配2.54mm标准网格的PCB焊盘间距，引脚的折弯角度、伸出长度要兼顾卧式安装与立式焊接的需求，引脚根部与塑封本体的衔接处要做微小的圆角过渡，还原实际器件的注塑工艺特征，同时也要避免引脚模型过于尖锐导致装配干涉。塑封本体侧面的两个圆形定位凹点，是自动化插件机识别器件方向的定位标记，建模时要准确还原其位置与深度，

　　方便后续做PCB装配仿真时识别器件极性，避免插件时方向装反导致芯片上电烧毁。从安装边界来看，这个封装的本体宽度、引脚伸出后的总宽度要和常用的15脚IC插座尺寸匹配，在做驱动板布局时，芯片周边要预留足够的爬电距离，尤其是功率输出引脚和逻辑输入引脚之间，要留足布线空间避免高压串入逻辑侧损坏控制电路。实际应用中，这个封装的L298芯片常被用在智能小车驱动板、小型传送带调速模块、教学用机器人运动控制板上，建模时还原的结构细节可以直接用于结构干涉检查、散热仿真分析，比如在做密闭外壳内的驱动板布局时，可以通过模型直接计算散热片到外壳内壁的距离，判断是否需要预留通风孔，或者是否需要将散热片直接贴合外壳金属部分提升散热效率。

　　很多初学者在做这类电子元件建模时，容易把重点放在外观的视觉还原上，忽略了实际装配中的工艺要求，比如引脚的横截面不是完美的矩形，实际冲压成型的引脚边缘有微小的圆角，塑封本体的分模线位置、顶部散热片的冲压纹理这些细节，虽然不影响原理验证，但在做产品级的装配仿真、生产工艺验证时，这些细节的还原度直接决定了仿真结果的参考价值。另外，这个封装的安装高度也要匹配板载元件的整体高度限制，比如在做薄型控制盒设计时，要确认芯片加上散热片后的总高度不会顶到盒盖，必要时可以通过模型调整散热片的安装方向，或者选用更低剖面的散热方案。引脚的成型长度也要考虑不同PCB板厚的适配，比如1.6mm标准板厚和2.0mm厚板的焊接，引脚伸出焊盘的长度要控制在1-1.5mm之间，既保证焊接可靠性，又不会因为引脚过长导致相邻引脚短路。在做整机装配时，这个芯片的位置通常要靠近接线端子布置，减少功率走线的长度，降低线路压降，通过准确的三维模型可以在设计阶段就优化走线路径，避免后期改板的麻烦。
