直插式铝电解电容铝帽结构三维设计

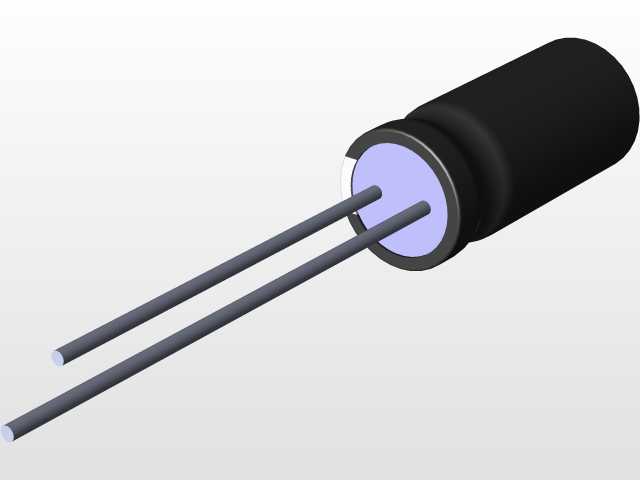

　　在消费电子、工业控制板卡、电源模块的量产设计环节，直插式铝电解电容的封装可靠性一直是结构工程师需要重点校核的细节，而铝帽作为电容封装的核心金属构件，直接决定了电容的密封性能、引脚定位精度以及长期工作的结构稳定性。很多刚接触板级结构设计的工程师容易忽略铝帽的细节尺寸，在做PCB布局、元件高度校核、波峰焊治具设计时出现干涉，或是因为铝帽与铝壳的配合公差设置不合理，导致电容封装漏液、引脚偏移等批量性问题，这类问题在小尺寸电容上的出现概率尤其高。这款铝帽适配直径5mm、本体长度11mm的直插铝电解电容，是小功率电源模块、便携消费电子产品里用量极大的规格，日常做开关电源输入输出滤波、音频耦合、单片机供电退耦的场景里，

　　几乎都能见到这个尺寸电容的身影。从结构功能上看，铝帽首先要承担引脚的绝缘定位作用，两个引出引脚需要穿过铝帽上的预置孔位，孔位的同轴度、引脚伸出长度的公差，直接影响电容插件时的顺畅度——如果孔位偏移超过0.1mm，自动插件机的吸嘴就无法顺利将引脚对准PCB过孔，轻则抛料率上升，重则引脚弯折堵料，拉低整条SMT线的生产效率。其次铝帽需要和卷绕好的电芯、外层铝壳完成压合密封，铝帽的边缘翻边尺寸、橡胶密封垫的压合余量，是设计时需要反复校核的参数：压合量过小，电容经过回流焊或波峰焊的高温冲击时，内部电解液受热膨胀容易出现渗漏，长期工作会腐蚀周边PCB走线；压合量过大则会挤破内部的绝缘衬垫，导致引脚和铝壳之间出现短路隐患。在做三维建模的时候，

　　不能只画外观的圆柱轮廓，需要把铝帽和铝壳的配合台阶、引脚穿入的导向倒角、密封胶圈的安装槽位都还原出来，这些细节在做整机结构的干涉检查时非常关键。比如很多便携设备的外壳内部会做限位筋来固定电容，防止设备跌落时电容歪斜碰伤周边元件，如果建模时漏掉铝帽的边缘凸起厚度，就会出现实际装配时限位筋顶住电容、外壳无法合盖的问题。另外在做安规距离校核时，铝帽作为和内部电芯连通的金属部件，和周边带电导体的爬电距离需要满足对应安规标准的要求，精准的铝帽模型能帮助工程师在设计阶段就完成距离校核，避免后期打样后才发现安规不通过的返工问题。从实际选型的角度看，这个尺寸的铝帽配套的电容额定工作电压通常在6.3V到50V区间，容值覆盖0.1μF到1000μF，广泛用在充电器、小型家电控制板、车载低压控制模块里，设计时除了尺寸本身，还要考虑铝帽表面的绝缘涂层厚度——很多厂家会在铝帽端面喷涂绝缘漆，避免电容排布密集时相邻电容的铝帽接触造成短路，建模时如果忽略这层涂层的厚度，在做高密度排布的板卡设计时，就会出现理论上留够了间隙、实际生产时元件挨在一起的问题。还有引脚的伸出长度，铝帽上的引脚定位点到引脚末端的尺寸，需要和PCB的板厚、波峰焊的引脚剪脚要求匹配，通常伸出PCB背面的长度控制在1.5mm到2.5mm之间，既能保证焊锡充分浸润形成可靠焊点，又不会因为引脚过长导致剪脚后残留的锡渣飞溅造成板卡短路。在做热仿真分析的时候，铝帽作为金属构件，也是电容散热的一个路径，

　　电容工作时内部产生的热量会通过电解液传导到铝壳和铝帽，再通过表面对流散到空气中，精准的铝帽模型能让热仿真的结果更贴近实际工作状态，帮助工程师评估电容在满负载工作时的温升是否在规格书允许的范围内，避免长期过热导致电容寿命快速衰减。很多工程师在调用通用电容模型的时候，往往把铝帽和本体做成一个整体，忽略了两者之间的装配公差，在做公差堆叠分析的时候就会出现偏差，比如垂直安装的电容上方如果有结构件遮挡，整体高度的公差累积可能导致电容顶到结构件，长期受应力作用出现引脚断裂的问题，把铝帽作为单独的零件建模，就能单独设置铝帽和铝壳的配合公差，让整体的公差分析结果更准确。另外在做自动化产线的插件治具设计时，铝帽的端面外形是治具吸嘴定位的基准，精准的端面轮廓模型能帮助治具设计人员合理设置吸嘴的尺寸和吸附位置，避免吸附时出现偏斜，提升插件的良率。
