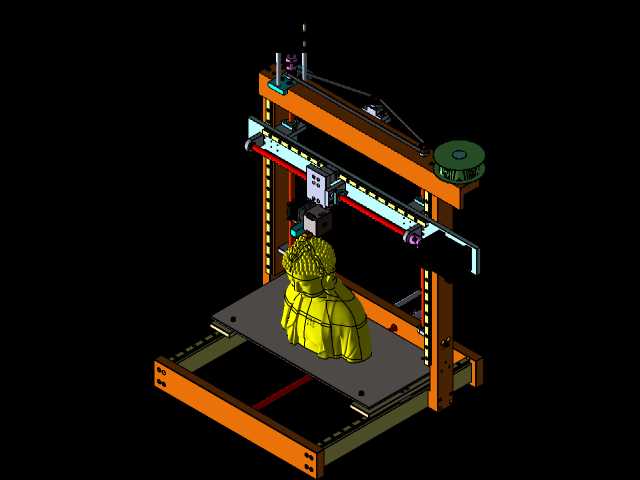

龙门式熔融沉积成型3D打印设备结构

这款龙门架构的熔融沉积型3D打印设备，在桌面级与小型工业级增材制造场景中适配性极强，既可以满足创客空间的创意样件制作需求，也能支撑小型加工门店的定制化零件生产，甚至在职业院校的增材制造实训课堂上，也能作为结构教学的典型载体。从实际使用场景来看，这类设备常被用来打印PLA、ABS等常见热塑性耗材，制作产品手板、工艺摆件、定制化工装夹具的非受力结构件，相比工业级大型打印设备，它的占地尺寸更小，对车间或工作室的安装空间要求更低，不需要额外做地面承重加固，普通的硬质工作台面就能完成安装固定。

从功能特性上拆解，设备采用XYZ三轴正交运动架构，X轴搭载打印喷头组件做横向左右移动，Y轴带动打印平台做前后进给，Z轴通过两侧的同步带传动结构带动X轴横梁做上下升降，这种传动布局的优势在于运动惯量分配合理，打印过程中喷头的运动重量更轻，高速打印时的振动更小，能有效降低层纹错位的概率。机架部分采用标准工业铝型材拼接搭建，型材槽内预埋T型螺母完成各部件的锁紧固定，这种设计思路一方面降低了整体机架的加工成本，不需要做定制化的钣金焊接机架，另一方面也给后期的结构改装预留了充足的扩展空间，使用者可以根据自身需求加装耗材架、防尘罩、恒温腔等附加组件，不需要对原有主体结构做破坏性改动。

打印平台采用平板式结构，表面预留了耗材粘附层的安装位置，平台下方的调节点位可以手动调平，补偿平台安装的平面度误差，保证首层打印时耗材能均匀附着在平台表面，减少翘边、脱落的打印故障。喷头组件集成了加热块、喉管、散热风扇与送丝机构，耗材从机架顶部的料盘架引出，通过送丝轮的挤压力送入喉管，在加热块内熔融后从喷嘴挤出，按照切片软件生成的路径逐层堆叠成型。设备顶部的料盘架采用悬臂式设计，适配常规1kg规格的耗材卷，料盘转轴的阻尼设计可以避免送丝过程中料盘过度转动导致的耗材缠绕打结。

从安装边界来看，设备整体的长宽尺寸控制在常规桌面设备的适配范围内，左右方向的机架外沿宽度不超过600mm，前后方向的深度不超过550mm，Z轴升到最高位置时的整体高度不超过700mm，安装时只需要在设备四周预留100mm左右的操作空间，就能满足日常更换耗材、清理平台、维护喷头的操作需求，不需要预留额外的大型检修通道。传动部分的导轨采用线性光轴搭配直线轴承的组合，相比高精度滚珠导轨成本更低，同时能满足桌面级打印的运动精度要求，同步带的张紧结构设计在导轨端部，日常维护时只需要拧动张紧螺丝就能调整皮带松紧度，不需要拆解大量零部件。

设计思路上，这款设备优先平衡了制造成本与使用性能，没有盲目追求过高的参数指标，而是针对中小尺寸样件的打印需求做结构优化，把运动部件的重量尽可能降低，把固定机架的刚性做足，避免打印过程中出现共振导致的打印件表面振纹。走线部分全部沿着铝型材的槽位布置，用线槽固定，既避免了运动过程中线缆被拉扯磨损，也让整体外观更整洁，没有杂乱的明线外露。限位开关安装在各轴的行程端点位置，设备开机时可以自动回零确定坐标原点，不需要每次开机手动校准原点位置，降低了操作门槛。送丝机构的挤出轮采用齿形结构，能增大与耗材之间的摩擦力，避免打印过程中出现打滑、送丝不足的问题，散热风扇正对喉管的散热段布置，能保证耗材在喉管内保持固态，只有到喷嘴位置才熔融，避免出现堵头故障。
