废旧光驱改造迷你桌面绘图装置结构

　　这款基于废旧DVD光驱组件搭建的小型桌面绘图装置，核心定位是面向电子制作爱好者、小型创客空间的轻量化平面绘制设备，可覆盖小尺寸纸张的图案绘制、PCB线路板预绘、手写字体复刻等日常轻量作业场景，相较于常规商用大幅面绘图仪，它的占地空间极小，能够直接放置在常规办公桌的边角区域使用，不需要额外预留大型设备的安装操作空间，适配个人DIY作业、教学演示等低负载使用需求。从结构设计逻辑来看，整套装置的运动框架直接复用了光驱内部的精密直线导轨组件，光驱本身自带的步进驱动结构本身具备极高的进给精度，原本用于激光头定位的导轨副重复定位精度能够满足0.1mm级别的绘图走笔需求，不需要额外定制高精度线性导轨，大幅降低了整套装置的搭建成本，

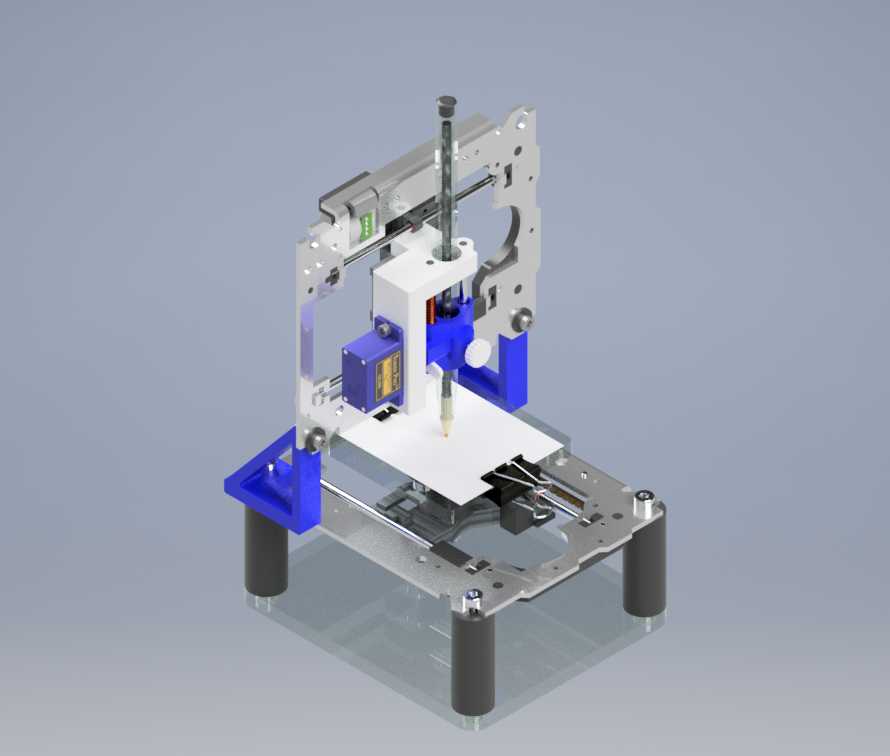

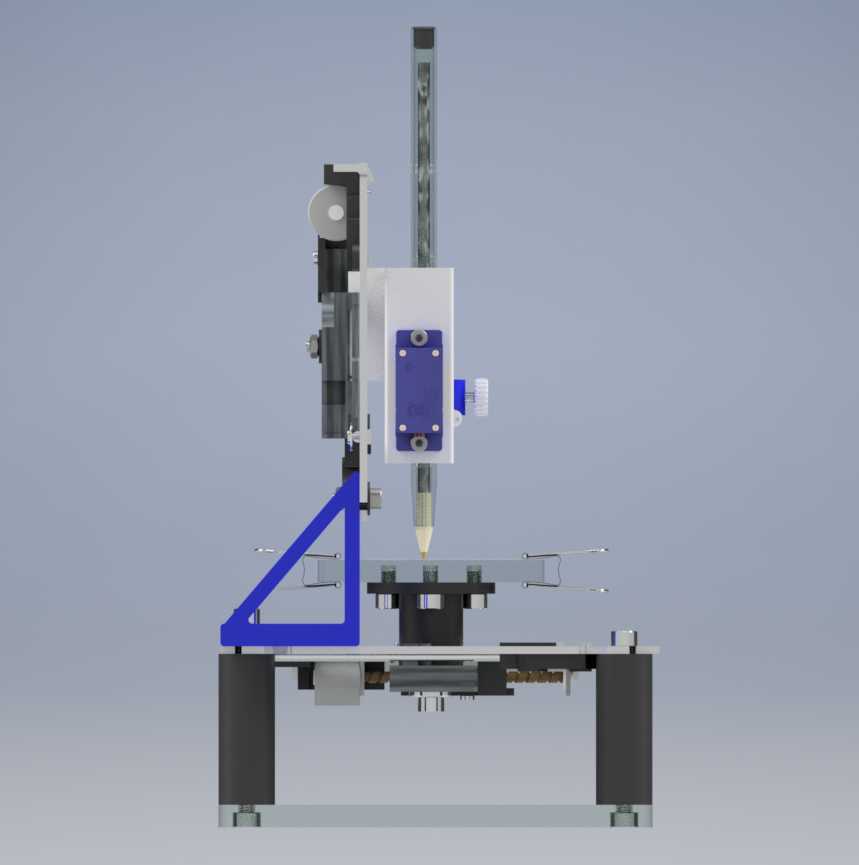

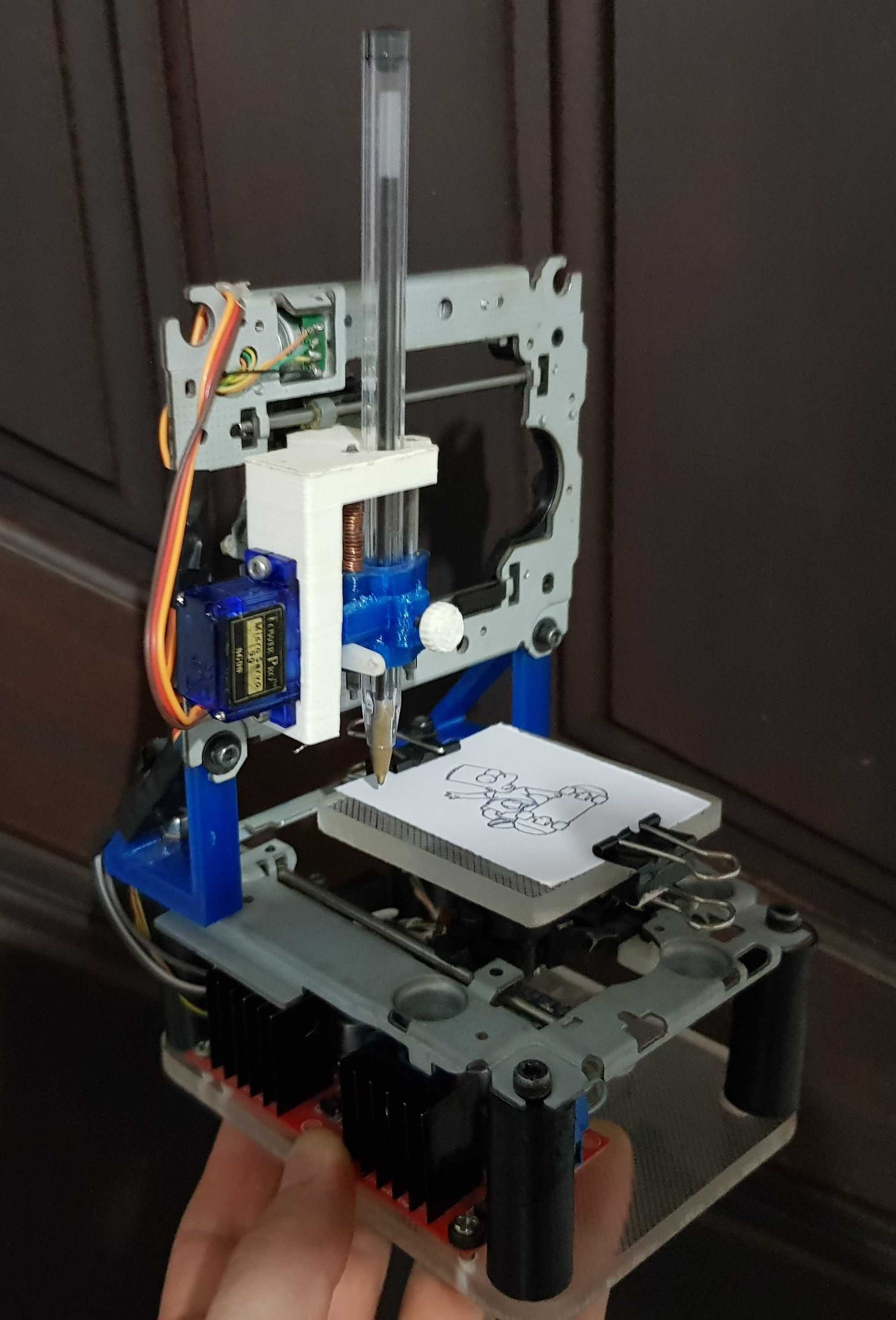

　　同时也实现了废旧电子零部件的二次利用。X轴方向直接沿用光驱的主进给滑台，承载绘图笔架的横向移动，Y轴则通过另一组光驱的导轨组件垂直布置，搭载放置绘图纸张的平台完成纵向进给，两套轴系的驱动均采用L298H桥模块承接控制信号，搭配微型伺服系统完成绘图笔的抬落笔动作，整套运动控制的硬件架构可以兼容Arduino Pro Mini搭配FT232串口模块的控制方案，也可直接替换为Arduino Nano控制板完成接线，不需要复杂的电路定制，普通电子爱好者按照常规接线逻辑即可完成硬件组装。在安装边界与尺寸控制上，整套装置的底座采用透明亚克力板材裁切成型，底部搭配四个圆柱形减震脚垫，整体外轮廓尺寸控制在150mm×150mm×120mm范围内，

　　有效绘图幅面对应标准名片尺寸大小，能够承载100mm×80mm以内的平面介质绘制，笔架位置预留了标准绘图笔、油性记号笔的装夹位，可根据绘制介质的不同更换对应笔头，不需要额外定制专用绘图笔耗材。走笔路径的控制逻辑通过开源固件实现，固件可直接适配常规G代码路径解析，用户只需要将需要绘制的矢量图案通过上位机转换为对应G代码指令，即可通过串口传输至控制板完成自动绘制，抬笔落笔的行程控制在5mm以内，伺服动作响应延迟控制在10ms级别，能够保证连续绘制线段的流畅度，不会出现明显的断笔、轨迹偏移问题。从结构装配的角度来看，所有零部件的连接位置均预留了标准螺丝孔位，导轨组件与底座、笔架与滑台之间的连接不需要复杂的工装定位，

　　普通用户借助常规内六角扳手、十字螺丝刀即可完成整机组装，X、Y轴的行程限位直接复用光驱自带的物理限位结构，不需要额外加装光电限位开关，进一步简化了硬件接线的复杂度。在实际使用场景中，这套装置除了完成常规的纸面图案绘制外，还可以通过更换笔头为激光头，改装为小型激光雕刻装置，完成薄木片、皮革等软质材料的表面浅雕作业，也可以更换为点胶头，完成小尺寸PCB板的锡膏点涂作业，拓展性较强。整套结构的运动部件没有外露的传动齿轮或者皮带结构，所有导轨副都内置在原光驱的金属框架内，日常使用过程中不容易进入灰尘杂物，维护成本极低，仅需要定期在导轨表面涂抹少量润滑脂即可保证进给顺畅，不需要频繁调整传动间隙。相较于市售的同尺寸小型CNC绘图设备，这套结构的整体重量控制在1kg以内，方便携带移动，能够满足外出教学演示、临时展会展示等场景的使用需求，供电仅需要常规5V直流电源即可驱动，不需要大功率工业电源供电，普通电脑USB接口即可满足整套装置的供电需求，使用门槛极低。
