蓝色90度承插式弯头管件三维设计

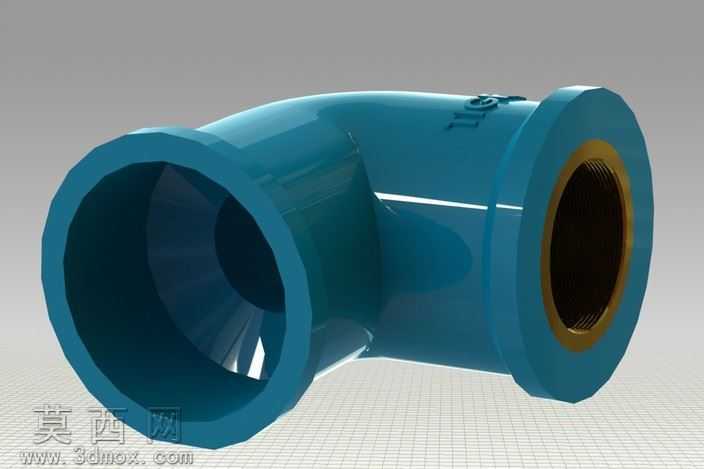

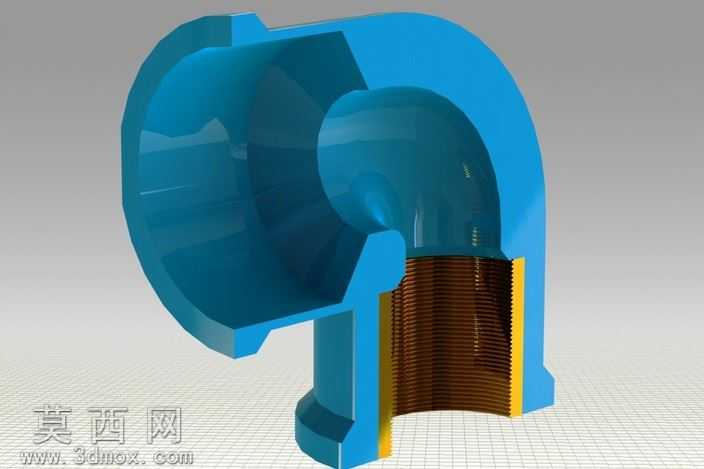

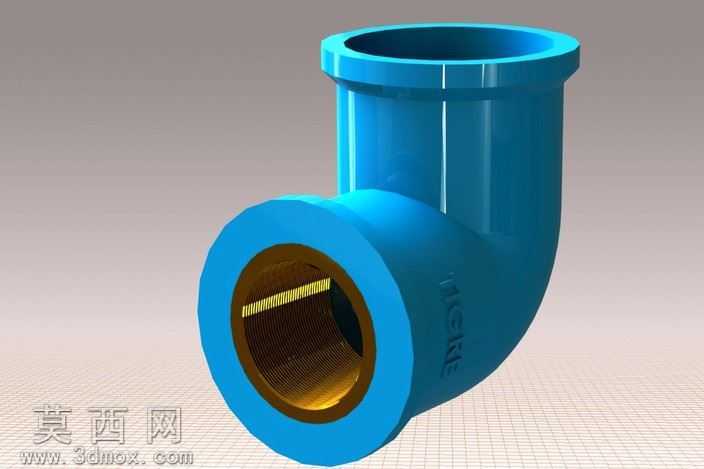

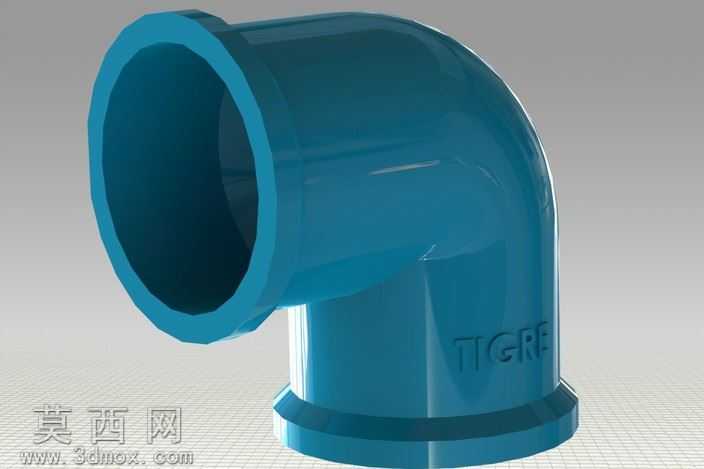

本作品为90度承插式弯头管件的三维设计成果，建模阶段采用参数化设计思路，先基于管路流体转向的工程需求确定核心参数：两端承口内径匹配3/4规格管路，弯曲半径符合低压流体输送管件的标准规范，整体壁厚均匀满足常规承压要求。建模过程中先绘制二维截面轮廓，通过旋转特征生成弯头主体基础结构，再对两端承口部位做阶梯结构设计，预留管路插接的配合间隙，同时在承口外缘做加厚凸缘处理，提升插接部位的结构强度，避免安装受力时出现开裂问题。模型表面的品牌标识采用浮雕特征制作，通过草图绘制标识轮廓后做浅拉伸处理，还原真实产品的表面细节。材质设置上选用硬质PVC材质参数，调整漫反射颜色为饱和度适中的深蓝色，添加轻微的塑料光泽度与细微的表面粗糙度，还原工业PVC管件的真实质感，渲染阶段采用柔和的影棚布光，通过主光、辅光与轮廓光的搭配，清晰呈现弯头的曲面弧度、承口结构与表面细节，避免曲面部分出现过曝或暗部死黑的问题。结构设计上充分考虑实际使用需求，弯头内壁做光滑圆弧过渡，无突兀棱角，可有效降低流体流经转向部位时的阻力，减少管路内部的紊流与压力损失；两端承口的同轴度经过严格校准，保证安装后管路连接的密封性，避免出现渗漏问题；整体外表面无多余的尖锐棱角，边缘均做微小圆角处理，既提升安装过程的操作安全性，也能降低产品生产脱模时的难度，适配注塑成型的生产工艺要求。该模型可用于水暖管路系统的装配验证、产品展示、安装模拟等场景，能直观呈现90度弯头的结构特征与装配关系，为管路布局设计、管件选型提供直观的三维参考。
