圆柱螺旋压缩弹簧三维参数化设计作品

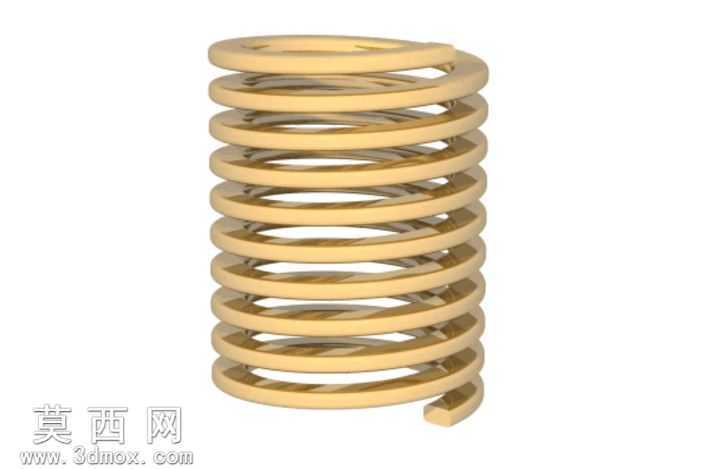

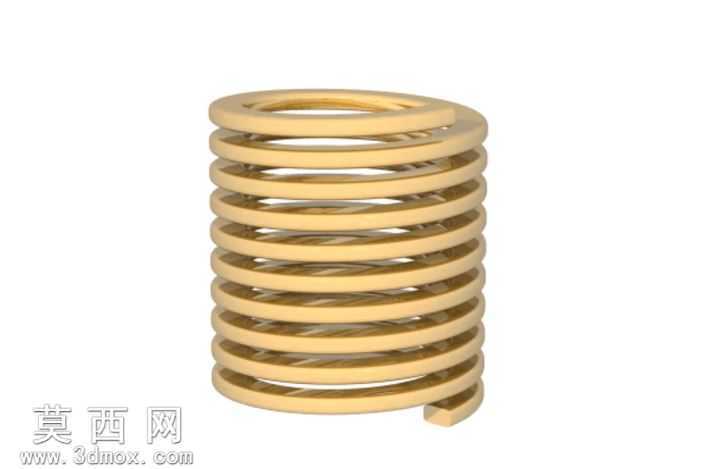

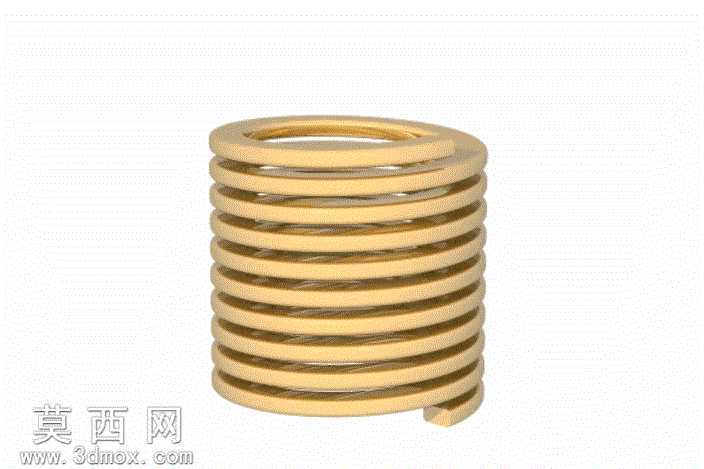

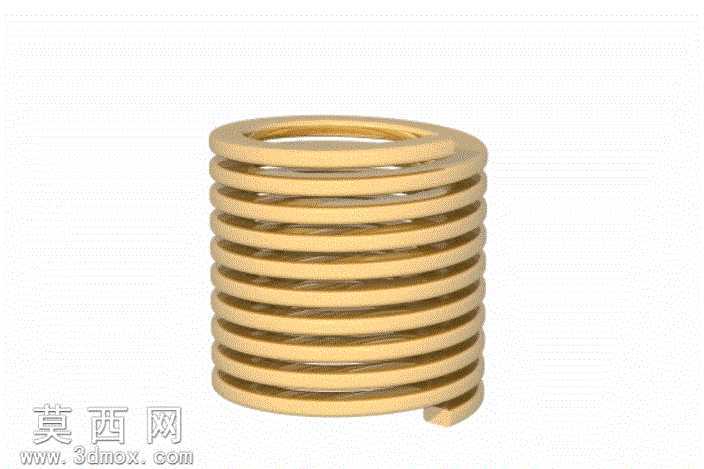

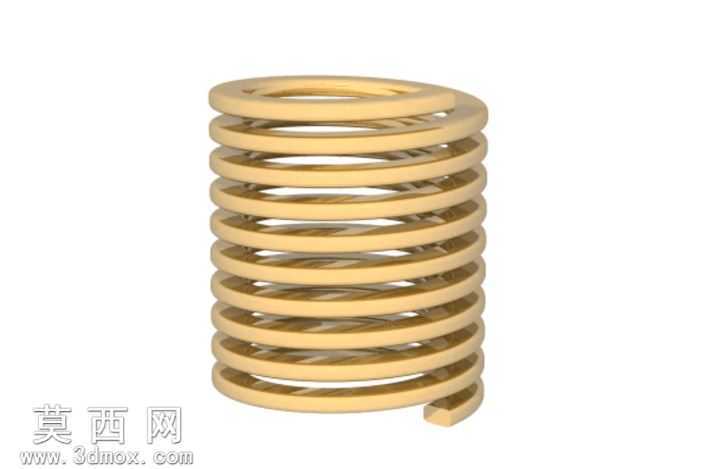

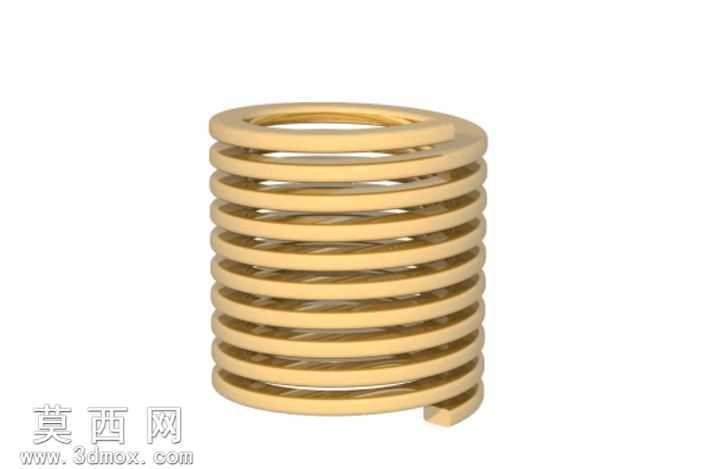

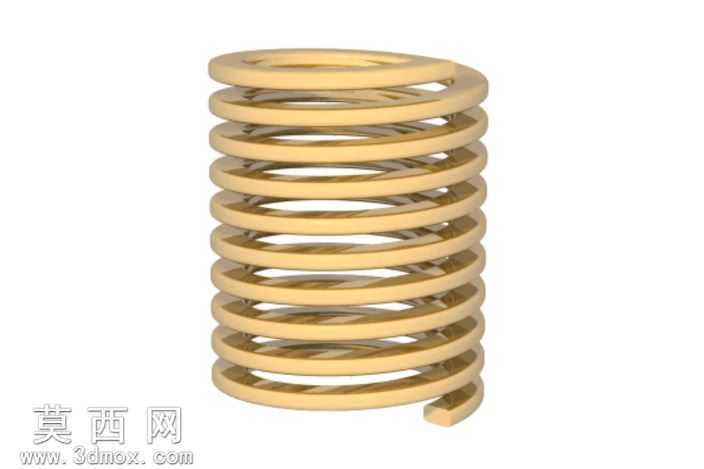

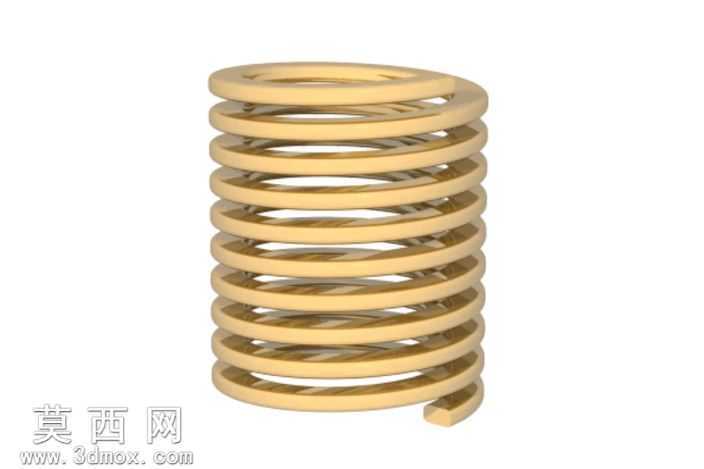

本作品为圆柱螺旋压缩弹簧的三维参数化建模成果，建模过程依托三维设计软件完成，整体遵循机械设计标准中圆柱螺旋压缩弹簧的结构规范开展设计。建模初期先梳理弹簧核心结构参数，确定弹簧中径、簧丝截面尺寸、有效圈数、支撑圈数、自由高度、节距等关键设计数值，以保证模型符合常规压缩弹簧的力学性能适配要求。建模阶段采用螺旋扫描的核心建模逻辑，首先绘制弹簧两端的支撑基准平面，创建匹配弹簧中径的螺旋引导线，精准控制螺旋线的升角与节距参数，保证有效圈数部分的节距均匀一致，两端支撑圈部分的节距逐步收窄，实现支撑圈与相邻有效圈的贴合过渡，还原实际弹簧端部并紧磨平的结构特征。簧丝截面采用正圆形轮廓绘制，沿螺旋引导线完成扫描生成主体簧身之后，对弹簧两端的支撑圈端面进行裁切处理，保证端面平整，符合实际弹簧安装时的端面贴合要求。材质与渲染环节，为模型赋予哑光金属质感的合金弹簧钢材质，调整材质的漫反射、粗糙度参数，还原弹簧钢经表面处理后的暖金色哑光质感，渲染过程中采用柔和的均匀布光，避免模型表面出现过强的反光与死黑阴影，清晰展现每一圈簧丝的轮廓形态与层叠间隙，直观呈现弹簧的螺旋结构特征。结构设计上严格区分有效工作圈与两端支撑圈，有效圈部分保持均匀的螺旋间距，为弹簧受压时提供均匀的弹性变形空间，两端支撑圈不参与弹性变形，主要用于安装时的定位支撑，保证弹簧工作过程中的受力稳定性，整体模型无破面、无重叠几何，各圈簧丝之间的间隙均匀一致，端部过渡自然流畅，可直接用于机械装配场景的虚拟装配验证、弹簧力学性能仿真分析，也可作为机械设计教学中螺旋类零件建模的参考案例，帮助学习者掌握螺旋扫描类特征的建模逻辑与参数化设计思路，理解圆柱螺旋压缩弹簧的结构组成与设计要点。
