双列直插封装16引脚集成电路芯片

　　在消费电子、工业控制板卡、嵌入式开发实验板的PCB设计环节中，直插式双列封装芯片是应用范围极广的半导体承载结构，这类封装的芯片不需要专用焊接设备，手工即可完成焊接与拆换，在小批量试制、教学实验、维修替换场景下的适配性远高于表贴封装器件。本次建模的16引脚双列直插芯片，严格遵循行业通用的引脚间距规范，引脚中心横向间距为2.54毫米，也就是工程领域常说的0.1英寸标准间距，两排引脚之间的跨距为7.62毫米，对应0.3英寸的标准排距，这个尺寸参数完全匹配通用面包板、万能板、标准DIP16插座的安装孔位，设计过程中没有随意调整引脚位置与跨距，避免出现模型导入PCB设计软件后出现封装不匹配、无法插装的问题。

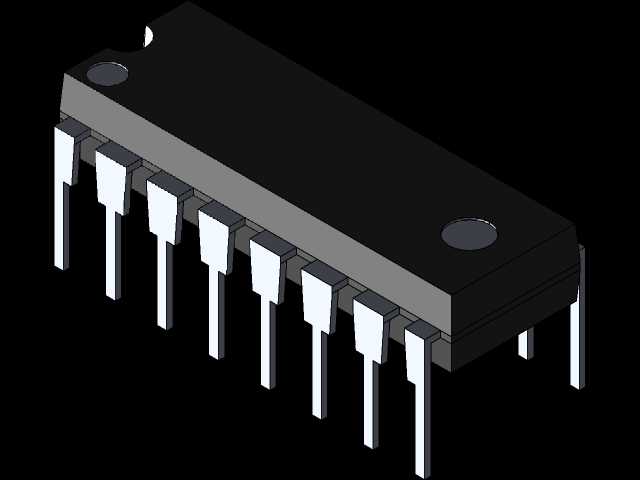

　　建模过程中首先还原了封装本体的结构特征，黑色塑封主体采用直角过渡加微小倒角的处理，还原实际塑封工艺的脱模特征，本体两端的圆形定位标记做了凹陷处理，其中一端的半圆缺口是引脚1的定位标识，建模时特意将缺口位置与引脚编号的起始端对应，和实际生产中的丝印定位逻辑保持一致，避免使用者在装配时出现引脚方向接反的问题。引脚部分采用直插式弯角结构，引脚伸出塑封本体的长度、引脚自身的宽度与厚度都按照实际量产器件的尺寸还原，引脚根部与塑封本体的衔接处做了微小的圆角过渡，模拟实际封装过程中塑封料包裹引脚根部的工艺状态，不会出现生硬的直角拼接痕迹，模型的细节还原度能够满足结构装配干涉检查、产品外观渲染、教学演示等多场景的使用需求。

　　从实际设备应用的角度来看，这类DIP16封装的芯片可以承载逻辑门电路、运算放大器、单片机、接口转换芯片等多种功能的半导体裸片，在老式家电控制板、工业PLC的IO扩展模块、开源硬件开发板上都能看到同封装器件的身影。建模时充分考虑了装配场景的使用需求，芯片本体的高度、引脚伸出PCB板面的长度都按照实际器件的尺寸设置，在做整机结构装配检查时，可以直接将模型导入装配体，验证芯片与周边外壳、散热片、接插件之间的安全间隙，避免出现结构设计时预留空间不足，导致芯片安装后与外壳顶死、或者引脚长度不够无法穿过PCB焊盘的问题。

　　设计思路上没有做多余的艺术化夸张处理，所有结构特征都服务于工程实际使用，塑封本体表面的平整性还原了实际器件的塑封表面质感，没有添加不必要的纹理或者装饰结构，两个圆形的封装定位凹点的位置、尺寸都和实际量产器件保持一致，这类凹点是塑封模具定位留下的工艺特征，还原这些细节能够让模型在做产品爆炸图、装配工艺演示动画时更具真实感。引脚部分的折弯角度严格按照直插器件的标准成型角度设置，引脚穿过PCB后的伸出长度也符合波峰焊工艺的常规要求，不会出现引脚过长导致焊接后连锡、或者过短导致焊盘浸润不足的虚拟设计问题。

　　在安装边界的设定上，模型预留了标准DIP插座的安装空间，也就是说如果设计方案中需要使用芯片插座来方便后期更换芯片，这个模型的尺寸也能够适配插座的安装高度，不会出现装上插座后芯片整体高度超出结构预留空间的问题。对于做电子设备结构设计的工程师来说，这类标准化封装的元件模型不需要每次项目都重新绘制，直接调用就可以快速完成PCB布局与结构壳体的匹配校验，大幅缩短前期方案设计的周期，同时标准化的尺寸参数也能避免因自建模型尺寸偏差导致的后期打样装配失败问题。
