20引脚双列直插式集成电路芯片结构

　　在工业控制板卡、消费电子主板、老式家电控制模块、实验用面包板电路搭建场景中，双列直插封装的集成电路是应用极广的基础电子元件，这类封装的芯片无需专用焊接贴片设备，既可以通过波峰焊固定在PCB通孔焊盘上，也能搭配IC插座实现免焊接快速插拔更换，对于小批量试制、教学实验、维修替换场景而言，安装调试的便利性远高于表面贴装类器件。这款20引脚的双列直插芯片，在设计时严格遵循行业通用的引脚间距规范，引脚中心跨距采用标准0.3英寸也就是7.62毫米的宽度参数，同列相邻引脚的中心间距为0.1英寸即2.54毫米，这个尺寸参数完全匹配通用面包板、万能洞洞板、标准IC插座的孔位间距，设计PCB封装时不需要额外调整孔位偏移，

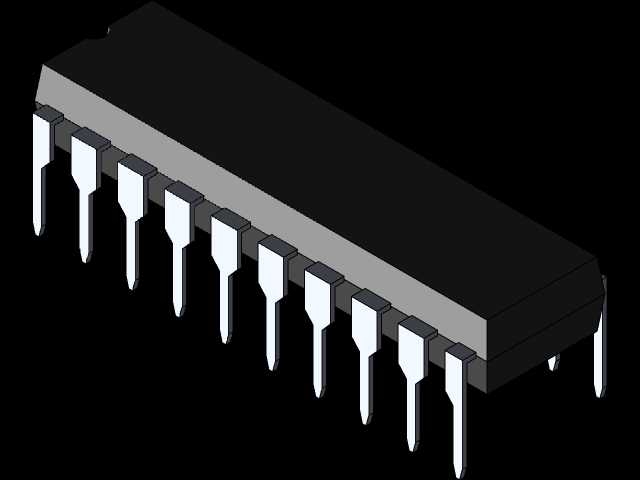

　　直接调用标准DIP20封装库即可完成布局，能大幅降低硬件设计阶段的封装绘制出错概率。从结构设计角度看，这款芯片的主体采用黑色环氧树脂模塑封装，封装本体的边缘做了微小的倒角处理，既可以在自动化插件工序中减少引脚与插装孔位的对位卡滞，也能避免封装边角的应力集中导致的本体开裂问题；两侧对称排布的金属引脚采用向下弯折的直插结构，引脚末端做了轻微的收窄导向设计，插入焊盘孔或者IC插座时能顺利对位，不需要额外修整引脚形态。引脚的伸出长度经过合理控制，在穿过标准1.6毫米厚度PCB后，露出焊盘的长度刚好满足波峰焊的吃锡要求，不会因为引脚过长导致焊接后剪脚工序额外增加工作量，也不会因为引脚过短造成焊锡浸润不足的虚焊问题。在实际设备应用中，

　　这类20引脚DIP封装芯片常被用作小型逻辑控制单元、信号转换接口、电源管理模块、运算放大阵列，在老式数控设备的IO扩展板、家电的主控板、实验室的信号调理电路中都能见到同规格封装的器件，选型替换时只要引脚定义匹配、功能参数一致，不需要修改PCB板的孔位布局就能直接替换，维修备件的通用性极强。建模过程中需要重点把控引脚的位置度公差，每一个引脚的中心位置偏差需要控制在0.05毫米以内，否则会出现插件时引脚无法对准焊盘孔的问题；封装本体的宽度方向尺寸需要和引脚跨距匹配，本体底部与PCB板面的间隙保持在0.2到0.3毫米之间，既可以避免焊接时助焊剂残留堆积在本体底部无法清理，也能给焊接过程中的热膨胀留出足够的形变空间，

　　防止冷热循环过程中引脚受到额外应力出现脱焊。另外，封装本体一端的引脚1标识位在建模时做了清晰的结构区分，对应实物上的圆形凹点或者缺口标识，装配作业时作业人员可以快速识别引脚方向，避免插反导致的芯片烧毁问题，这个细节结构虽然尺寸很小，但在批量生产的防错工序中能起到非常关键的作用，减少人工装配的出错率。从安装边界来看，这款芯片在PCB上占用的布局区域为矩形范围，长度方向覆盖所有引脚的伸出末端，宽度方向以两侧引脚最外侧边缘为界，布局时需要在芯片本体周边留出至少2毫米的操作空间，方便后续维修时使用IC起拔器拆卸芯片，不会和周边的电容、电阻、接插件等元件产生空间干涉。对于结构设计人员而言，在做整机内部的元件布局干涉检查时，只需要按照这个安装边界预留空间，就可以保证芯片的装配、拆卸、散热空间都满足要求，不需要额外做复杂的空间避让设计。这类直插封装芯片的三维模型，除了用于PCB的3D布局干涉检查外，还可以用于教学演示环节的封装结构认知，帮助电子工程方向的初学者快速理解双列直插封装的结构特点、引脚排布规律、安装尺寸要求，比单纯的二维尺寸图更直观，能快速建立起元件的立体空间认知。
