嵌入式安装式电子模块防护边框壳体

在工业控制板卡、嵌入式电子模块的装机应用场景中，这类框型防护壳体是板卡与设备机架之间的核心衔接结构件，日常接触到的工控采集模块、小型通讯板卡、嵌入式运算单元的外露安装场景里，都能见到这类结构的实际应用。它的核心作用是给内置的电子板卡提供刚性外围防护，同时预留标准化的安装定位点位，让板卡不需要额外设计复杂的安装结构，就能快速固定到设备的面板开孔或者机架预留位上，避免板卡边缘直接与设备金属机架接触造成短路，也能抵御装机过程中磕碰、外力挤压对板卡边缘元器件的损伤。

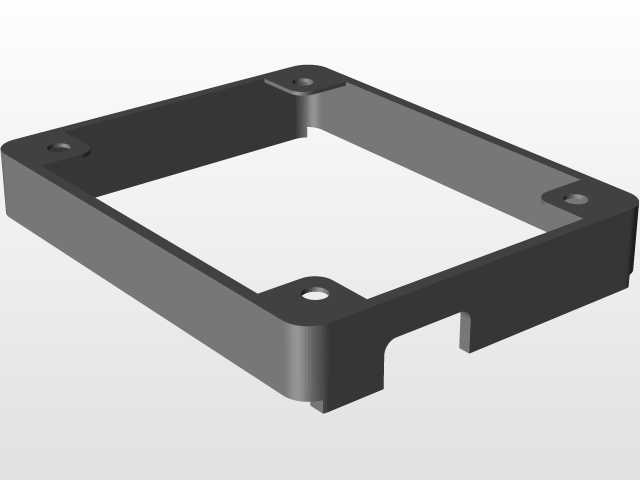

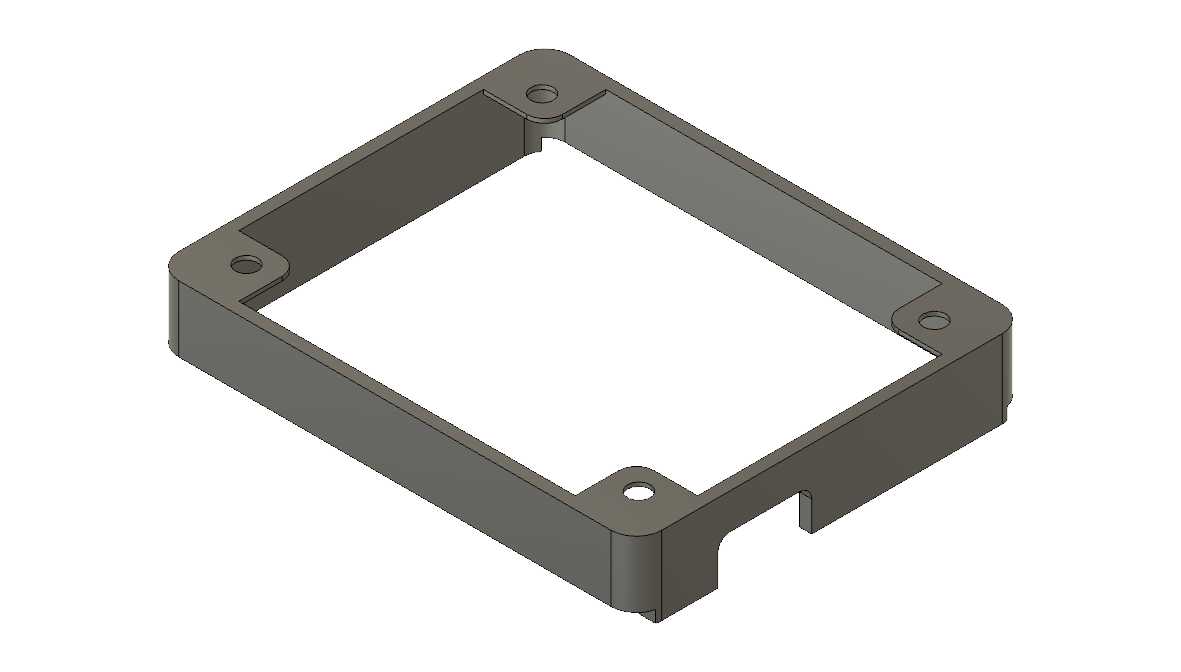

从结构设计逻辑来看，这类框体采用一体式围边结构，四个转角位置做了加厚处理，每处加厚转角上都预制了沉头安装孔，安装时螺丝可以完全沉入孔位内，不会突出壳体表面影响面板贴合，也避免螺丝头部剐蹭周边走线。框体的内侧尺寸完全匹配对应规格电子模块的外轮廓，装配时模块可以直接嵌入框体内腔，围边的高度刚好覆盖板卡边缘的接插件根部以外的区域，不会遮挡板卡上的接口、指示灯等需要外露的功能部位。框体其中一侧的围边上预留了缺口结构，这个位置是专门给板卡的出线、外接排线预留的走线路径，避免装配时排线被框体挤压造成线芯破损，也能让排线排布更规整，不会在设备内部杂乱缠绕。

实际选型使用时，首先要确认安装边界尺寸：框体的外轮廓尺寸要和设备面板的开孔尺寸匹配，保证嵌入后框体边缘能完全覆盖开孔缝隙，达到防尘、防异物进入设备内部的效果；内侧的净空尺寸要比内置板卡的外形尺寸单边预留0.1-0.2mm的装配间隙，既不会因为间隙过大造成板卡晃动，也不会因为间隙过小导致板卡无法顺利嵌入。安装孔的中心距要和机架或者面板上的预装螺孔位置完全对齐，避免强行锁附螺丝造成框体变形、板卡受应力损坏。框体的围边厚度经过针对性设计，在保证整体结构刚性的前提下尽可能压缩占用空间，不会过多挤占设备内部的有限装机空间，适合在紧凑化设计的工业设备、小型电子终端内部使用。

这类结构在设计时还考虑了不同使用环境的适配性，整体采用均匀壁厚设计，不管是采用金属钣金折弯焊接加工，还是采用工程塑料注塑成型，都能保证加工过程中不会出现壁厚不均导致的变形、缩痕问题。转角位置的圆角过渡处理，既可以消除加工过程中的应力集中点，提升壳体的抗冲击能力，也能避免装配时锋利的直角边缘划伤操作人员的手部、割破线材绝缘层。框体与板卡的配合面做了微小平整处理，装配时可以在接触面贴装薄型缓冲泡棉，进一步提升抗震性能，在设备有振动的使用场景下，避免板卡与硬材质框体反复碰撞造成元器件虚焊。

从实际装机的功能表现来看，这种框型壳体不需要复杂的卡扣或者额外的固定压片，仅靠四个角的螺丝锁附就能完成板卡与壳体、壳体与设备机架的双重固定，装配步骤非常简洁，适合批量生产的流水线装配作业，能有效提升单台设备的组装效率。同时这种开放式的框体结构不会阻挡板卡的散热路径，板卡工作时产生的热量可以直接通过框体中间的镂空区域向外散发，不需要额外在壳体上设计密集的散热孔，也能避免大尺寸散热孔进入灰尘、金属碎屑造成板卡短路的问题，兼顾了散热性能与防护需求。
