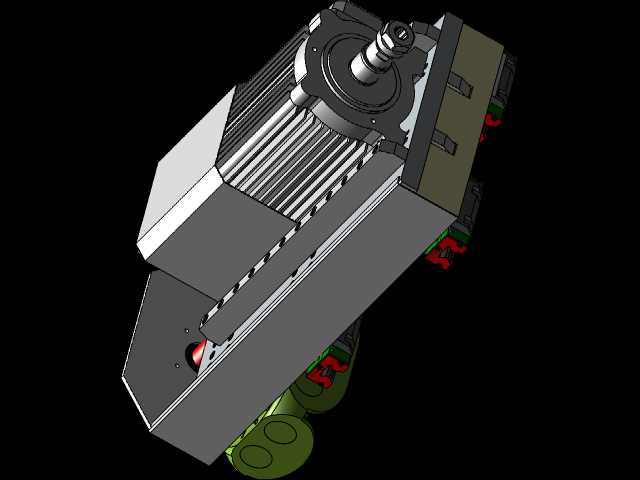

数控铣床Z轴主轴进给传动结构

这套Z轴主轴结构是立式数控铣床核心进给执行单元，日常承担立式加工场景下主轴沿Z向的进给运动与切削承载，适配中小型模具钢、铝合金工件的平面铣削、型腔开粗、精修轮廓等常规铣削工序，安装在机床床身的立柱导轨滑座上，随滑座完成Z向的上下位移，直接决定铣削过程的进给刚性与加工精度。设计阶段优先考虑铣削工况下的侧向受力问题，将原常规深沟球轴承配置更换为HIWIN滚柱轴承，滚柱轴承的线接触承载形式相比传统滚珠轴承，能承受更大的径向铣削抗力，在大切深开粗、硬质合金刀具高速铣削硬料的工况下，可有效降低主轴径向跳动量，避免加工表面出现振纹，延长刀具使用寿命。整套结构的装配逻辑遵循单侧基准定位原则，所有重要的铣削操作受力侧都统一以安装基准面作为定位起点，每个零件的装配定位面都做了公差约束，轴承座与主轴套筒的配合面选用H7/js6过渡配合，既保证装配时的同轴度要求，又避免过盈量过大导致的轴承预紧变形，同时方便后期维护时的拆装更换。从安装边界来看，整套Z轴主轴单元的安装法兰面与立柱滑座的连接孔位做了统一的沉孔设计，螺栓锁紧后头部不突出法兰平面，不会与周边的导轨防护罩、润滑管路产生干涉；主轴下端的刀具装夹端面到安装法兰的Z向行程预留了足够的安全距离，满行程向下进给时不会撞到工作台面的夹具，向上回零位置也预留了缓冲间隙，避免硬限位触发时的撞击损伤。结构内部的传动路径做了优化，伺服电机通过联轴器直连主轴的传动输入端，减少了中间传动环节的背隙，Z向进给的重复定位精度可以控制在0.005mm以内，满足精密零件加工的精度要求。每个零件的定位销孔都做了配做设计，装配时不需要反复调整位置，依靠定位销就能保证各组件的相对位置精度，降低现场装配的调试难度。主轴套筒的外圆表面做了高频淬火处理，表面硬度达到HRC58以上，与滑座内孔的导向面配合时，长期往复运动也不会出现拉毛磨损的问题，延长整套结构的使用寿命。润滑通道的设计集成在壳体内部，不需要外接复杂的润滑管路，定期通过注油嘴加注润滑脂就能满足轴承与导向面的润滑需求，减少日常维护的工作量。走线槽的位置布置在结构的非受力侧，电机动力线、编码器线都沿着壳体侧面的走线槽固定，Z轴上下运动时线缆不会出现拉扯、弯折过度的问题，避免线缆断裂引发的设备故障。整套结构的重量分布做了平衡设计，重心尽量靠近安装法兰的中心位置，减少Z轴伺服电机的负载扭矩，电机选型时不需要过大的功率就能满足进给驱动力要求，降低设备的制造成本与运行能耗。在实际加工场景中，这套结构可以适配ER32规格的刀柄装夹，夹持直径范围覆盖2-20mm的铣刀，满足大部分常规铣削加工的刀具装夹需求，主轴的最高转速适配8000rpm的常规加工要求，兼顾钢件的低速大扭矩切削与铝合金的高速精加工需求。
