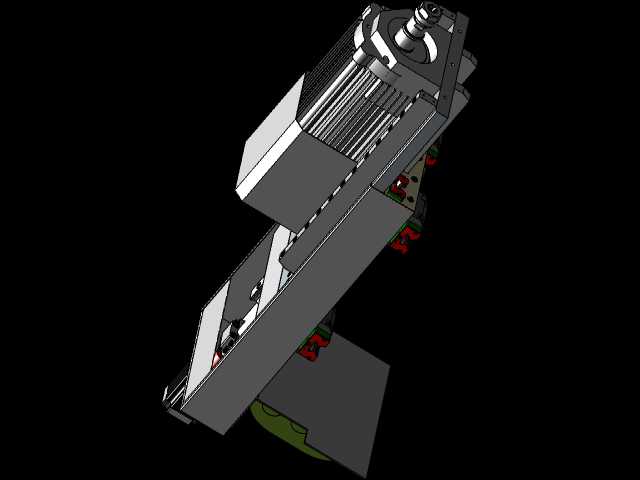

带封套收尾挡块的机床Z轴主轴结构

　　这套Z轴主轴结构，是立式数控加工设备进给系统里的核心执行单元，日常在中小型数控铣床、精雕机的改造和新机装配场景里应用极广，主要承担主轴沿Z向的直线进给承载、切削动力输出的功能，整套结构的设计完全围绕加工过程中的刚性保障、运动精度保持、日常维护便利性三个核心需求展开。从结构组成来看，整套单元集成了线性导轨副、滚珠丝杠传动副、主轴安装座、防护封套以及optival收尾挡块几个核心部分，线性导轨采用的是高刚性方轨设计，滑块与安装座的结合面做了刮研贴合处理，能在重切削工况下分散侧向切削力，避免导轨局部受力过大出现精度衰减；丝杠采用预压式滚珠丝杠，螺母座与主轴安装座一体加工成型，消除了装配环节的连接间隙，反向传动的空程量被控制在极小范围内，

　　能满足精加工时的进给精度要求。设计阶段最先考虑的是安装边界的适配性，整套Z轴单元的安装基准面设置在背部的立板连接位，连接孔位采用等间距排布设计，能适配市面上多数通用型立式机床的立柱安装尺寸，不需要额外做转接板加工就能直接装配，降低现场改造的加工成本；主轴安装位的孔径按照通用高速主轴的标准安装尺寸设计，锁紧螺钉的排布避开了主轴的散热风道位置，不会影响主轴长时间高速运转的散热效果。封套结构的添加，主要是针对加工过程中切削液、金属碎屑飞溅的问题做的防护优化，传统的Z轴结构很多只靠导轨自带的刮屑板做防护，细碎的金属切屑很容易顺着导轨缝隙进入滚道内部，长期使用会造成导轨滚道点蚀、滑块卡滞，这套结构加装的全行程封套，

　　能完全覆盖导轨和丝杠的外露运动面，封套采用耐油耐磨的柔性材质，随主轴座上下运动时不会产生额外的运动阻力，同时能阻挡95%以上的切屑和切削液侵入传动部件，大幅延长导轨和丝杠的维护周期。收尾挡块的设计是这套结构的细节优化点，挡块安装在Z轴行程的下限位置，采用硬限位加缓冲垫的组合结构，一方面能在电气限位失效时提供硬安全防护，避免主轴座超程下坠撞坏工作台面或者工件，另一方面挡块的位置可以根据实际加工行程需求做微调，不需要拆卸其他部件就能完成行程限位的调整，适配不同装夹高度的工件加工需求。从实际使用的场景来看，这套结构在做铝合金件的高速铣削、钢件的轻量铣削加工时，Z向的进给稳定性表现优异，主轴在满转速运转时，

　　整套结构的振动量被控制在合理范围内，不会因为Z轴刚性不足出现加工表面振纹；日常维护时，只需要定期打开封套的检查口，就能给导轨和丝杠加注润滑脂，不需要完全拆解防护结构，维护操作的效率比传统无封套结构提升不少。结构的走线槽集成在安装座的侧部，主轴的动力线、信号线都能顺着走线槽排布，不会在Z轴上下运动时出现线缆拉扯、剐蹭的问题，线缆的弯曲半径也符合工业线缆的使用要求，能避免线缆长期弯折出现断芯故障。整套结构的外形尺寸经过紧凑化优化，在保证足够行程的前提下，整体的外廓尺寸尽可能缩小，不会占用过多的机床上部空间，给刀库、冷却管路等其他部件的安装留出足够的布置空间，不管是新设备的整机设计，还是老旧机床的数控改造升级，这套结构都能很好的适配安装，不需要对原有设备的主体结构做大规模改动。
