数控设备Z轴线性导轨安装结构方案

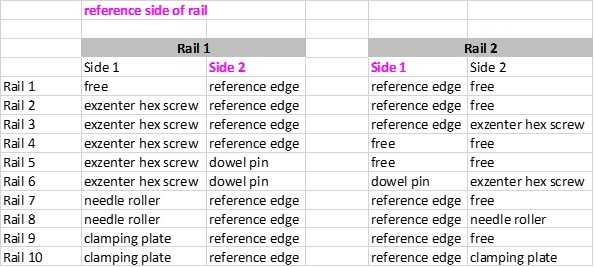

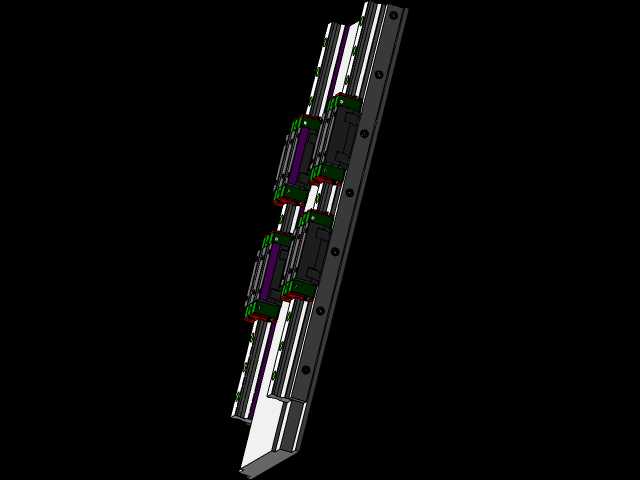

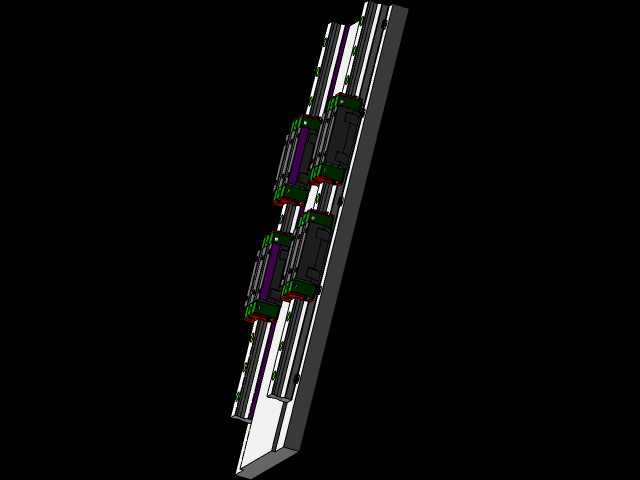

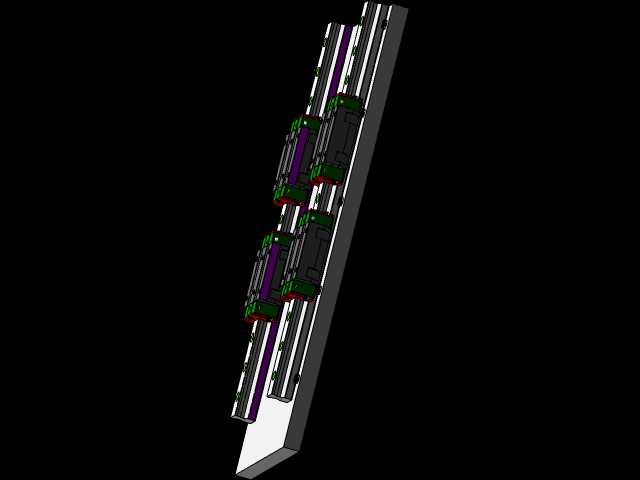

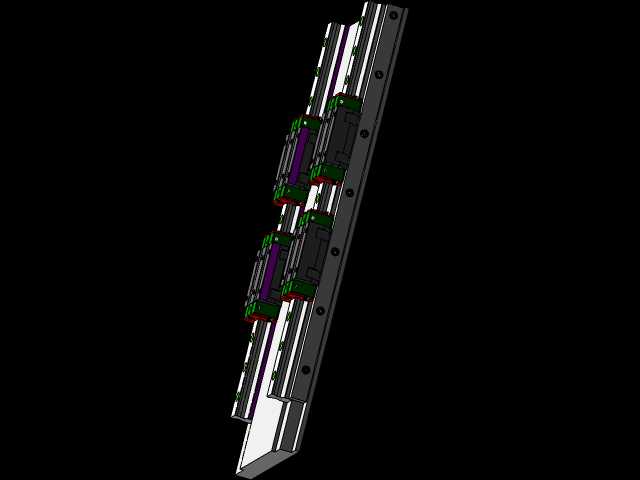

在数控加工设备的结构设计环节，Z轴导轨的安装精度直接决定了主轴进给的直线度、重复定位精度以及整机切削刚性，不少现场调试出现的接刀痕、加工面振纹、伺服负载波动过大问题，追根溯源都能找到导轨安装基准设计不合理、安装方式适配性不足的诱因。这套安装结构方案针对数控路由器类设备的Z轴运动特性做了定向优化，没有照搬通用直线导轨的标准安装模板，而是结合这类设备Z轴行程偏短、进给速度快、切削负载以垂直方向铣削力为主的实际工况，对导轨的固定方式、基准贴合面、安装避让空间做了全维度的细节调整。从结构布局来看，方案采用双导轨平行布置的承载形式，单根导轨配套多组滑块，滑块与Z轴滑台的连接面预留了0.02mm的刮研调整余量，安装时不需要额外增加调整垫片，依靠加工面的精度配合就能保证两根导轨的平行度控制在0.01mm/全长范围内，避免了传统垫片调整方式长期运行后垫片压缩变形导致的精度衰减问题。导轨的侧向基准采用嵌入式定位台阶设计，台阶高度控制在导轨侧面高度的三分之一，既能够保证导轨安装时的侧向定位可靠性，又不会因为台阶过高导致导轨底面无法与安装基面完全贴合，安装时只需要将导轨侧向靠紧定位台阶，按照对角交替的顺序锁紧固定螺栓，就能快速完成初定位，大幅减少现场安装调试的工时消耗。考虑到数控路由器加工过程中会产生大量的木质、塑料或轻质金属切屑，这套安装结构在导轨的上下边缘都预留了刮屑板的安装槽位，滑块端面可以直接配套标准的端面密封件与刮屑组件，不需要额外设计防护罩支架，切屑和切削液不会直接进入导轨滚道内部，能够有效延长导轨的维护周期。在安装边界的尺寸控制上，方案将两根导轨的中心距设置为Z轴滑台宽度的三分之二，这个比例能够让滑台在承受偏载切削力时，滑块承受的倾覆力矩控制在额定载荷的30%以内，即使是大悬伸的刀具加工工况，也不会出现滑块过载导致的导轨磨损加快问题。导轨的安装基面与设备立柱的连接采用整体式凸台结构，凸台的平面度要求控制在0.008mm以内，表面粗糙度达到Ra1.6，不需要额外镶装淬火钢板，依靠铸件本身的时效处理后的精度稳定性，就能满足导轨长期运行的基准要求。针对不同的安装场景，方案还预留了两种固定形式的兼容空间：一种是导轨底面采用螺栓从下往上穿装的固定方式，适合安装空间充裕、后期维护需要频繁拆装导轨的场景；另一种是导轨从上往下通过压块锁紧的固定方式，适合Z轴内部空间紧凑、无法从背面穿装螺栓的小型数控设备结构。在安装流程的适配设计上，结构中特意在导轨的两端预留了百分表吸附的基准面，安装调试时可以直接将表座吸附在滑台上，全程打表检测导轨的直线度，不需要额外搭建检测支架，单人就能完成导轨的精度校准工作。另外，导轨的行程末端预留了缓冲块的安装位置，缓冲块的压缩行程与Z轴的硬限位行程做了匹配设计，不会出现滑台超程时撞击导轨端面的问题，同时也避免了缓冲块突出导轨安装面导致的干涉问题。从实际应用反馈来看，采用这套安装结构的Z轴组件，连续运行8000小时后的导轨精度保持性比传统安装方式提升40%以上，安装调试的工时能够缩短一半，尤其适合中小型数控铣床、数控雕刻类设备的Z轴结构选型参考，设计时不需要再对导轨的安装细节做二次校核，只需要根据设备的Z轴行程长度调整导轨的总长，匹配对应负载等级的滑块型号，就能快速完成整套Z轴进给结构的设计落地。
