木制桑拿房配套金属桑拿加热炉结构

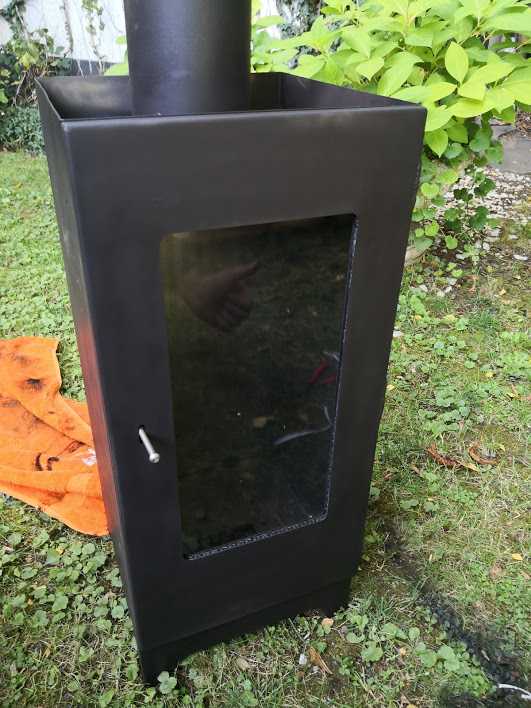

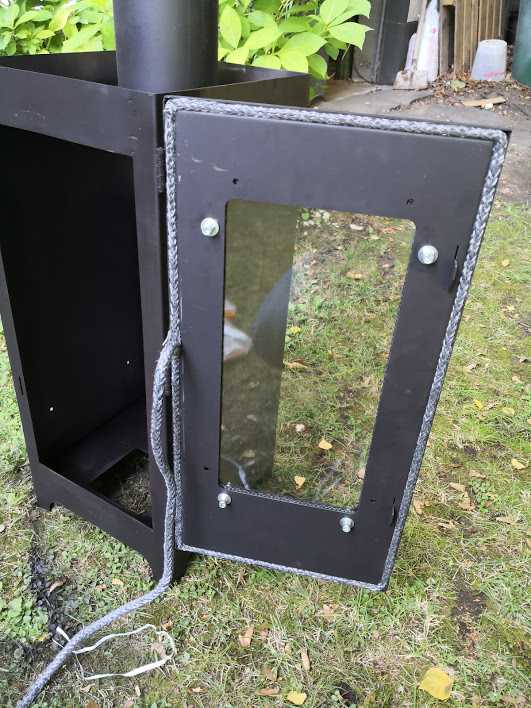

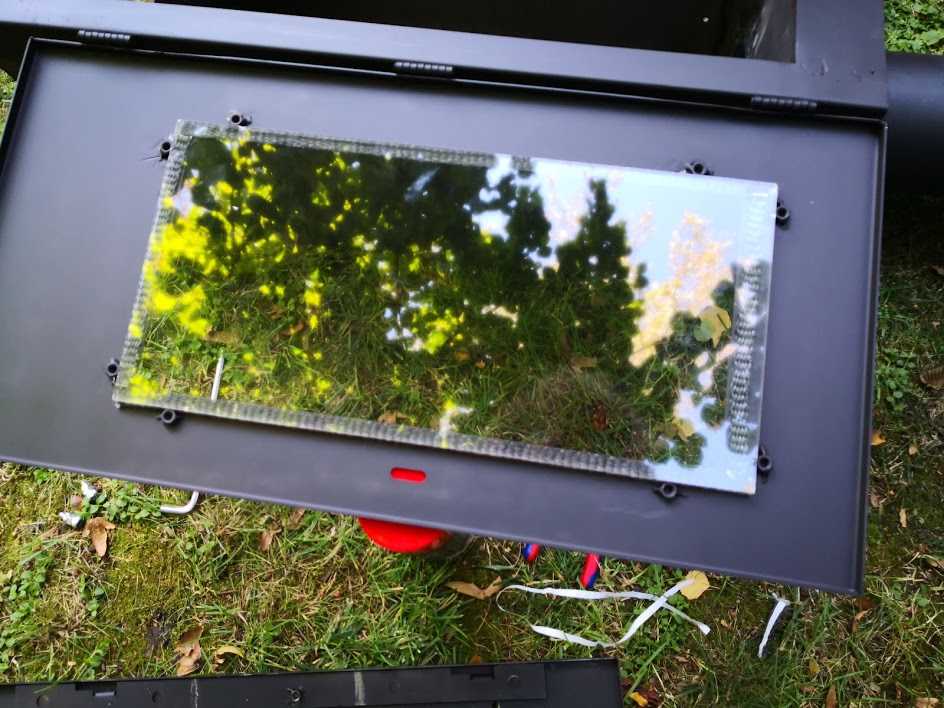

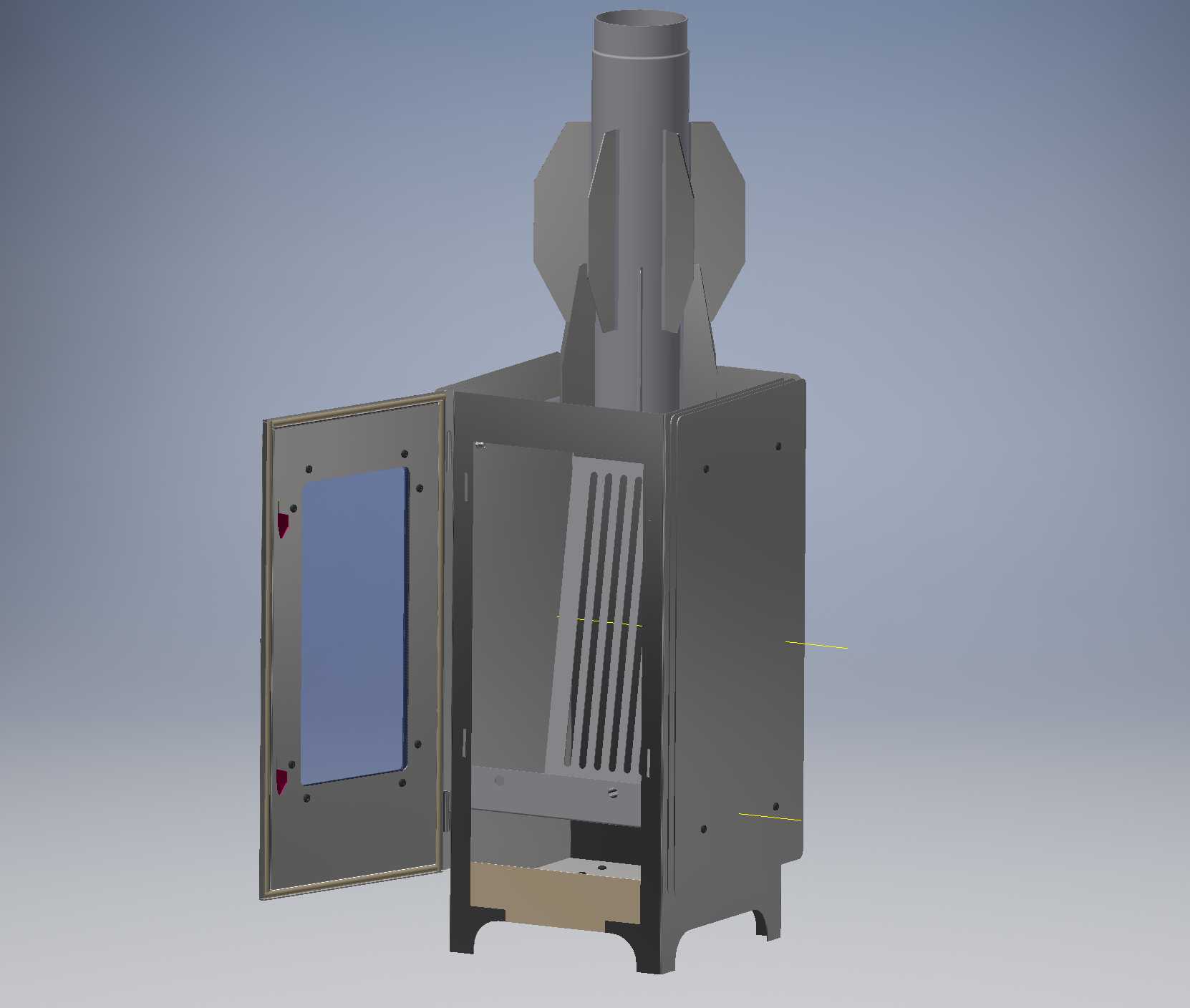

这款桑拿炉主要面向小型家用木制桑拿房场景设计，核心作用是为密闭桑拿空间提供稳定的干蒸热源，通过炉体内部的热量蓄积与自然对流，将桑拿房内空气加热至干蒸所需的温度区间，适配独立小型家用桑拿房、民宿配套迷你桑拿空间的供热需求，区别于大型商用桑拿炉的大体积高功率设计，这款产品更侧重小空间的适配性与组装便捷性。从结构设计来看，炉体主体采用1.5mm厚度金属板材折弯焊接成型，整体为立式方箱结构，顶部设置排烟通道，通道两侧对称设置六边形导流结构，可引导炉内燃烧产生的烟气顺畅向上排出，同时避免杂物直接落入炉腔内部。炉体正面设置侧开式炉门，炉门通过侧边铰链与炉体框架连接，门体上开设矩形观察窗，可在不开启炉门的情况下观察炉内燃料燃烧状态，炉门与炉体贴合处设置密封结构，减少热量从门缝处无组织逸散，提升热利用效率。炉门内侧设置锁止卡扣，关闭后可紧密贴合炉体门框，避免使用过程中炉门意外开启带来的安全隐患。炉腔内部设置竖向格栅式载料结构，可承托桑拿石或固体燃料，格栅间隙预留合理尺寸，既可以保证燃料燃烧所需的空气流通，也能避免燃烧后的碎屑掉落至炉腔底部，炉腔底部设置承托底板，采用3mm胶合板作为隔热承托层，可阻隔炉体向下传递的热量，避免炉体底部直接接触木制桑拿房地板造成过热隐患。炉体底部设置四个支撑脚，将炉体主体抬离安装面一定高度，既可以保证底部空气流通辅助散热，也能预留安装找平的调整空间，适配桑拿房内略有不平整的木质地板安装场景。设计过程中优先考虑了现场组装的便捷性，所有金属板材零件均采用激光切割下料，折弯工序预加工成型，现场仅需通过标准紧固件即可完成整体装配，不需要复杂的焊接工序，降低非专业人员的组装难度，同时平板化的零件包装也能大幅降低运输过程中的体积占用，减少物流成本。安装时需要注意，炉体背部与侧面需要和桑拿房木质墙体预留足够的安全散热间隙，顶部排烟通道需要对接桑拿房预设的排烟管路，保证烟气完全排出室外，炉体前方需要预留足够的操作空间，方便使用者添加燃料、调整炉门开合状态。炉体侧面预留的固定孔位可根据安装需求加装隔热挡板，进一步降低炉体对外侧木质墙体的热辐射，避免长期高温烘烤带来的木材老化风险。从结构强度来看，1.5mm金属板材的壁厚选择兼顾了结构刚性与整体重量控制，既可以承受炉内桑拿石与燃料的长期载荷，也不会因为炉体过重增加桑拿房地板的承重负担，所有板材折弯处均设置合理的圆角过渡，避免锐边划伤安装与使用人员。炉门的观察窗采用耐高温透明材质，可长期承受炉内高温工况，不会因为反复冷热交替出现开裂变形问题。整体结构没有复杂的异形曲面，所有零件均为平面板材折弯成型，加工工艺性好，适合批量下料生产，零件的通用化程度高，易损件更换便捷，长期使用过程中如果出现炉门密封件老化、格栅变形等问题，可单独更换对应零件，不需要整体替换炉体，降低后期维护成本。在热对流设计上，炉腔内部的空间布局充分考虑了热空气自然上升的流动规律，顶部排烟结构的尺寸经过匹配计算，既可以保证烟气顺利排出，也不会因为抽力过大造成炉内燃料燃烧过快、温度失控的问题，炉体下部预留的进风间隙可自然补入燃烧所需的空气，不需要额外加装强制送风装置，简化了整体结构，降低了故障概率，适配无外接电源的独立桑拿房使用场景。
