数控设备Z轴进给主轴滑台结构

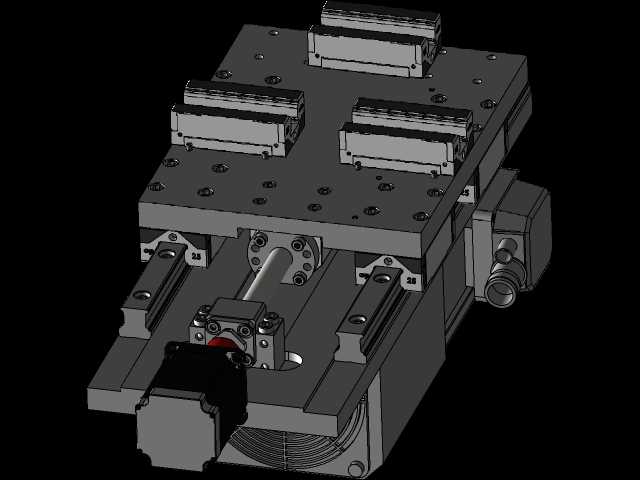

这套Z轴搭配主轴的进给结构，是立式数控加工设备里承担垂直方向切削进给的核心功能单元，在小型数控铣床、桌面级精雕机、定制化专机的改造场景中应用十分广泛，日常加工里负责带动主轴完成Z向的进刀、退刀、定深切削动作，直接决定了垂直方向的加工精度与进给稳定性。从结构布局来看，整套组件采用十字交叉的滑台叠层设计，下层为Z轴的线性导向基座，上层搭载主轴安装位与驱动组件，导向部分选用了两组平行布置的线性滚珠导轨，单根导轨配套两个滑块承担负载，这种布置方式可以抵消主轴切削时产生的倾覆力矩，即便在小直径刀具高速铣削、钻削的工况下，也能避免滑台出现偏摆、爬行的问题。驱动端采用滚珠丝杠配合伺服电机直连的传动方案，丝杠螺母座与滑台台面刚性连接，电机通过联轴器直接传递扭矩，省去了同步带传动带来的回程间隙，在做0.01mm级的微量进刀时，传动响应更直接，不会出现丢步或进刀延迟的情况。设计时优先考虑了安装边界的适配性，滑台基座的安装孔位按照标准数控设备的安装间距做了等距排布，台面的T型槽布局可以兼容不同规格的主轴夹座安装，不管是风冷高速主轴还是水冷切削主轴，都能通过调整压块位置完成固定，不需要额外二次加工转接板。滑台的行程限位做了硬限位与软限位的双重预留，导轨两端预留了限位开关的安装槽位，同时在滑台的运动极限位置设计了防撞橡胶挡块，即便出现程序跑飞、误操作的情况，也不会出现丝杠超程脱开、滑块脱出导轨的故障。从实际使用的角度出发，这套结构的受力路径做了专门优化，主轴工作时产生的切削反力会通过滑台台面直接传递到四个导轨滑块上，再通过导轨基座分散到设备床身，不会让滚珠丝杠单独承受径向切削力，能大幅延长丝杠与导轨的使用寿命。日常维护层面，导轨与丝杠的润滑注油嘴都布置在滑台的外侧位置，不需要拆解外部防护板就能完成定期注油保养，滑块的密封件采用了双层防尘结构，在加工铝件、塑料件产生细碎切屑的工况下，也能有效阻挡切屑进入导轨滚道，避免出现导轨磨损、进给卡顿的问题。主轴安装位的同轴度在装配时做了预调设计，安装基准面与Z轴运动方向的垂直度预留了修磨余量，现场装配时可以通过刮研基准面来调整主轴的跳动精度，不需要额外增加调整垫片，能缩短设备的装配调试周期。滑台的整体外形做了紧凑化处理，在保证有效行程的前提下尽可能压缩了整体高度，对于安装空间受限的小型台式数控设备来说，不会因为Z轴组件过高导致设备整体重心上抬，能提升设备整体的运行稳定性。在做非金属材料的精密切削、小型金属零件的钻孔、铣槽加工时，这套结构的进给刚性完全可以满足加工需求，不会因为切削负载过大出现Z轴下沉、让刀的问题，加工出的孔位深度、台阶面高度公差可以稳定控制在0.02mm以内，完全适配小批量精密零件的加工需求。
