立式夹持转移开合执行机构三维设计

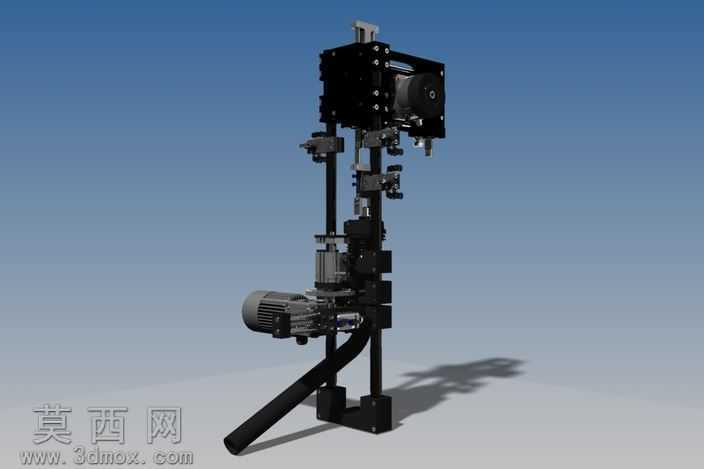

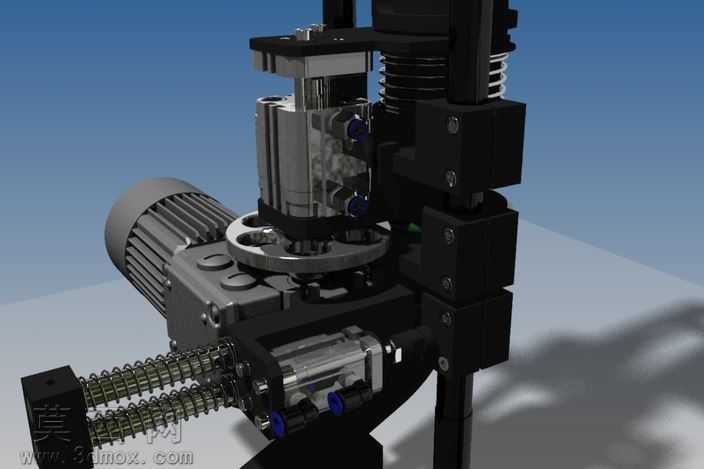

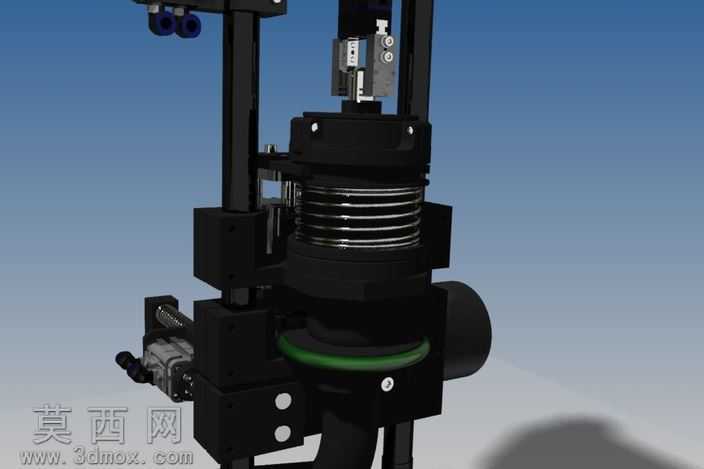

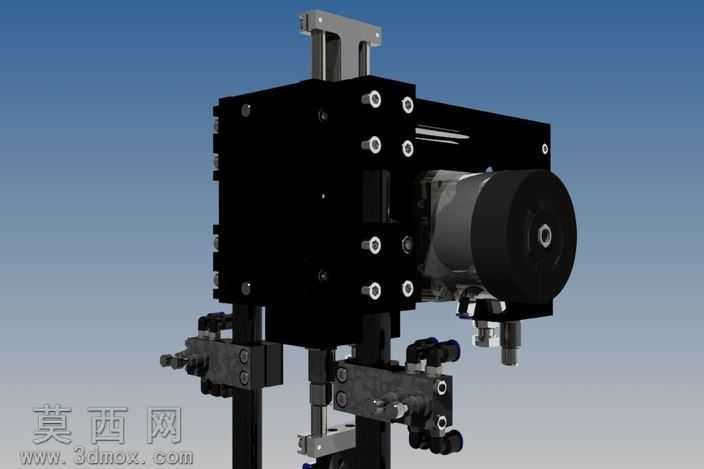

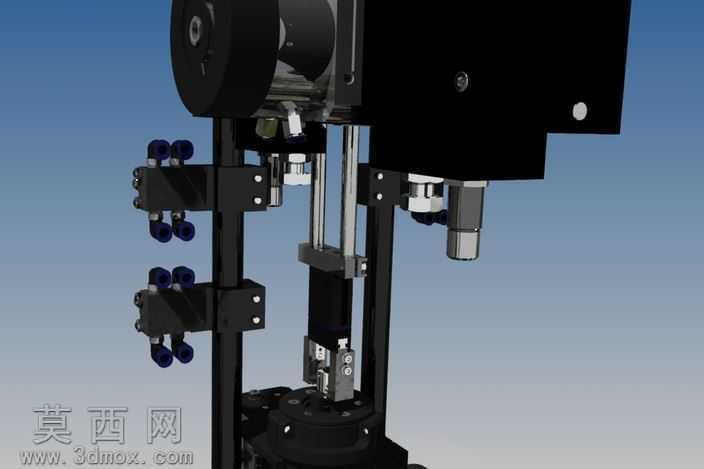

本作品为立式夹持转移开合执行机构的三维建模成果，建模过程中严格遵循机械设计的装配逻辑与公差规范，对每一处零部件的配合关系进行了精准还原。首先从整体机架结构开始搭建，采用立式立柱搭配横向安装板的框架布局，为整套执行机构提供稳定的安装基准，建模时对型材安装孔位、紧固件连接位置做了精确的位置约束，确保各部件装配无干涉。动力部分分别还原了上部的回转驱动单元与下部的进给驱动电机，对电机的外壳散热筋、输出轴连接法兰、接线端口等细节做了写实建模，还原了动力输出端与传动组件的连接结构。传动与执行部分，完整构建了垂直导向轴、滑动连接座、夹持钳体的联动结构，对夹持端的开合传动连杆、复位弹性组件、夹持接触块的曲面造型做了精细化处理，清晰呈现出机构开合动作的传动路径：下部电机驱动实现夹持钳的垂直方向位移调整，上部驱动单元控制钳体的开合角度与回转姿态，可完成工件的夹持、转移、释放的整套动作流程。渲染阶段采用哑光工业黑作为机架与结构件的主材质，搭配金属银灰色的电机外壳、传动杆件材质，对导向轴、连接螺栓等标准件赋予金属光泽质感，背景采用渐变蓝灰色调突出机构主体，通过光影投射还原机构的立体空间关系，清晰展现各部件的层级与装配关系。设计思路围绕紧凑立式布局展开，将动力单元与执行单元沿垂直轴线集成布置，尽可能缩小机构的横向占用空间，同时保证各运动部件的行程充足，夹持动作的传动路径短、响应直接，可适配自动化生产线中工件的中转转移工位需求，建模过程中对运动部件的行程范围做了干涉检查，确保开合、升降动作全程无部件碰撞，各连接部位的紧固件选型、安装位设计均符合通用机械装配标准，具备实际加工装配的参考价值。
