滨松光电倍增管R4998H6533结构设计

在弱光检测相关的设备开发场景里，光电倍增管是核心的光信号转换器件，这款滨松R4998H6533端窗型光电倍增管，常被应用在光谱分析设备、 scintillation计数装置、生物发光检测仪器、紫外可见分光光度计这类需要捕捉极微弱光信号的设备中，承担着将入射光子转化为可测电信号的核心作用，能把单光子级别的光输入通过光电效应、多级倍增极放大，输出幅度足够被后续电路采集的电脉冲信号，是低光度检测领域不可替代的核心传感部件。

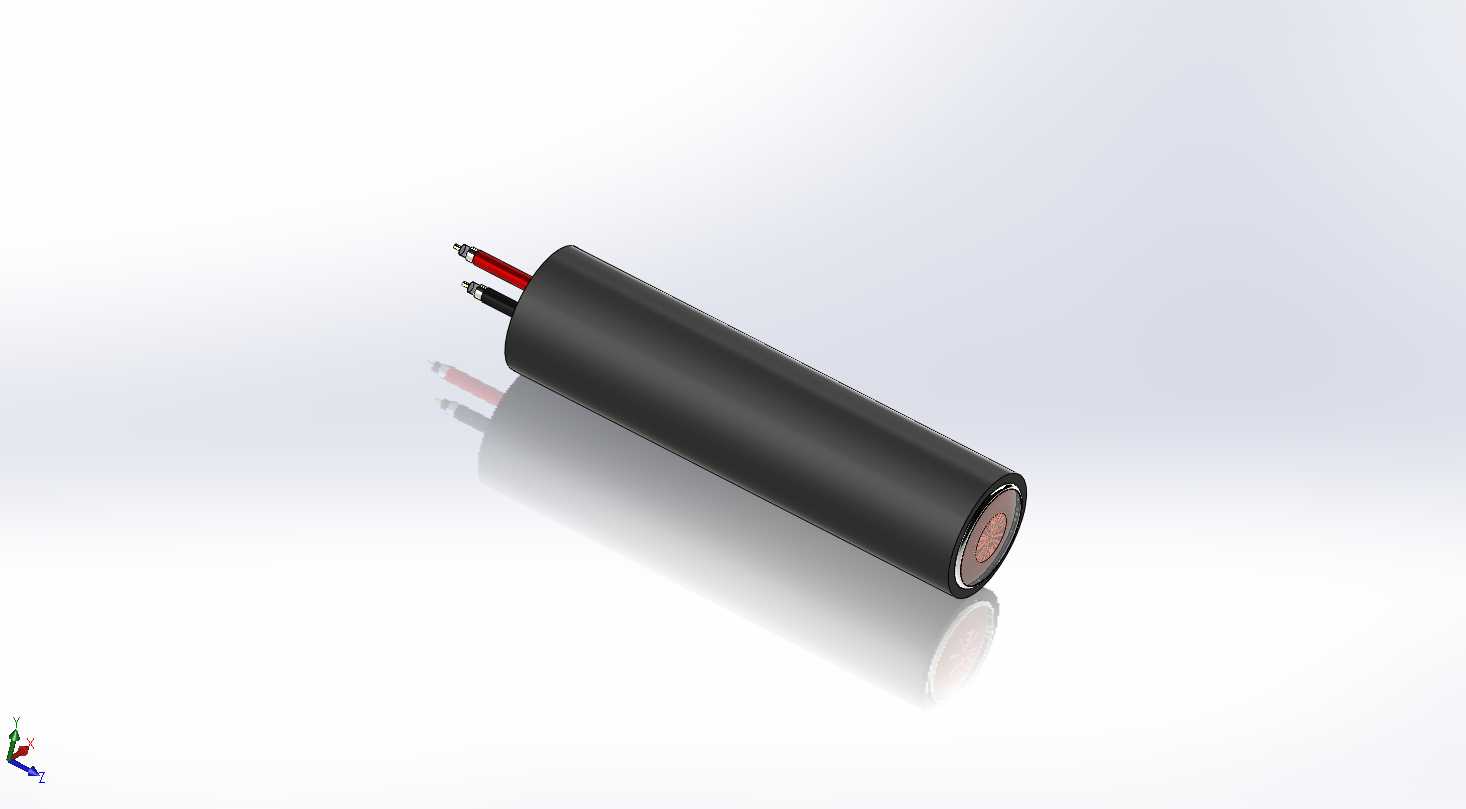

从结构设计层面看，该器件采用圆柱形金属密封外壳，整体为同轴结构布局，端窗位置设置在筒体一端，采用透光性优异的光学玻璃作为入射窗口，窗口内侧沉积光电阴极材料，能够对特定波长范围的入射光子产生光电效应，打出初始光电子；筒体内部沿轴向依次排布多级打拿极结构，通过逐级施加递增的电位，让初始光电子在电场作用下加速撞击打拿极，实现电子数量的倍增，最终由阳极收集倍增后的电子流，输出对应光强的电信号。筒体另一端引出两根信号引线，分别对应阳极与高压供电回路，引线做了绝缘包覆处理，避免高压供电与信号输出之间出现串扰，引线长度预留了常规设备内部接线的冗余量，适配大部分检测设备的内部布线空间要求。

做三维结构设计的时候，首先要保证外壳的密封结构精度，因为光电倍增管内部为真空环境，筒体与端窗、引线端的封接位置要做到完全气密，避免长期使用过程中出现漏气导致器件失效，建模时筒体的圆柱度公差要控制在合理范围，保证器件安装到设备管座时的同轴度，避免出现安装偏斜导致入射光偏离光电阴极有效区域的问题。端窗的平面度也需要重点关注，窗口玻璃与金属筒体的封接采用匹配封接工艺，建模时要预留封接材料的填充空间，避免不同材料热膨胀系数差异导致的窗口开裂问题。

安装边界方面，该器件为圆柱外形，安装时通常采用弹性卡箍或者专用管座进行固定，筒体的外径尺寸是安装配合的核心参数，建模时要严格按照器件实际外径绘制圆柱面，保证卡箍抱紧时的贴合度，不会出现夹持过紧导致筒体变形、或者夹持过松导致器件晃动的问题。引线端的出线位置要与设备内部的高压分压电路板接口位置对应，建模时要标注引线的出线方向与长度范围，避免装配时出现引线拉扯、弯折角度过大导致引线根部断裂的问题。端窗的有效受光区域要在模型中做出明确标识，方便设备设计时调整光路，保证入射光斑完全落在光电阴极的有效工作区域内，避免光信号损失。

从功能特性匹配的设计角度，这类光电倍增管对外部电磁干扰比较敏感，所以在做配套设备结构设计时，通常会在该器件的金属筒体外侧增加坡莫合金屏蔽罩，建模时要预留屏蔽罩的安装空间，保证屏蔽罩与器件筒体之间留有均匀的间隙，既不影响器件的安装拆卸，也能让屏蔽罩完全覆盖器件的倍增极区域，有效隔绝外部电磁干扰对微弱信号的影响。同时，器件工作时需要施加数百伏到上千伏的高压，建模时要考虑高压部分与周边金属结构件的绝缘距离，避免出现高压打火的风险，引线与周边结构件之间要预留足够的爬电距离，高压接线位置要做绝缘防护结构设计。

在实际设备集成过程中，该器件的安装方向通常要保证端窗正对入射光路，筒体轴向与光轴重合，建模时要在模型上设置定位基准面，方便装配时快速对齐光路，减少光路调试的工作量。器件的重量全部集中在金属筒体部分，安装支撑位置要设置在筒体的重心附近，避免长期使用后器件出现倾斜移位，对于有抗振动要求的便携检测设备，还要在卡箍与筒体之间增加橡胶减震垫，建模时要预留减震垫的厚度空间，保证减震垫安装后不会遮挡端窗的受光区域，也不会挤压引线。

另外，该器件的工作温度范围有明确要求，建模时要考虑设备内部的散热路径，避免器件周边的功率器件散热直接传导到光电倍增管筒体上，导致器件工作温度超出额定范围，引起暗计数升高、信噪比下降的问题，结构设计时要在器件与周边发热部件之间设置隔热结构，或者预留通风散热的通道，保证器件工作在合适的温度区间。
