带散热焊盘的大功率发光二极管结构

　　这款带一体化散热结构与焊盘的发光二极管，在工业照明、检测设备光源、生物仪器信号指示等场景中有着广泛的适配性，区别于常规小功率直插或贴片LED，其结构设计从根源上解决了高电流工况下的结温过高问题，能在持续满功率运行时维持稳定的光效输出，避免因热量累积导致的光衰加速、色温偏移甚至芯片烧毁问题。从实际使用场景来看，这类结构的LED常被集成在小型检测设备的同轴光源模块、实验室分析仪器的状态指示阵列、工业设备的局部照明点位中，尤其是在安装空间紧凑、无法加装额外主动散热装置的工况下，自带的星型散热基座可以直接通过接触面将芯片工作产生的热量传导至设备壳体或安装基板上，无需额外配置散热鳍片组或风冷结构，大幅压缩了光源模块的整体安装空间。设计层面上，

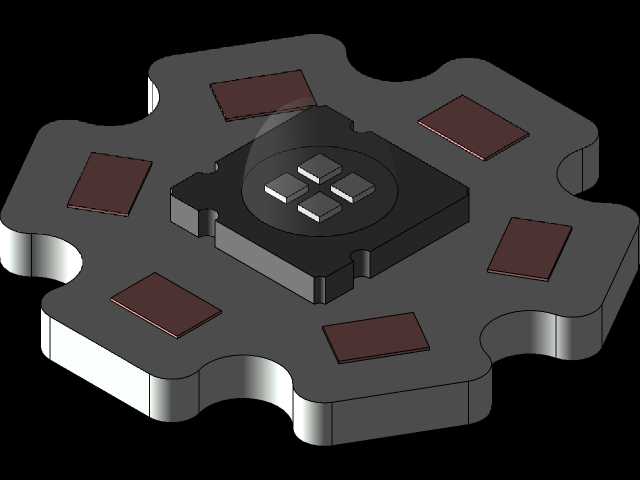

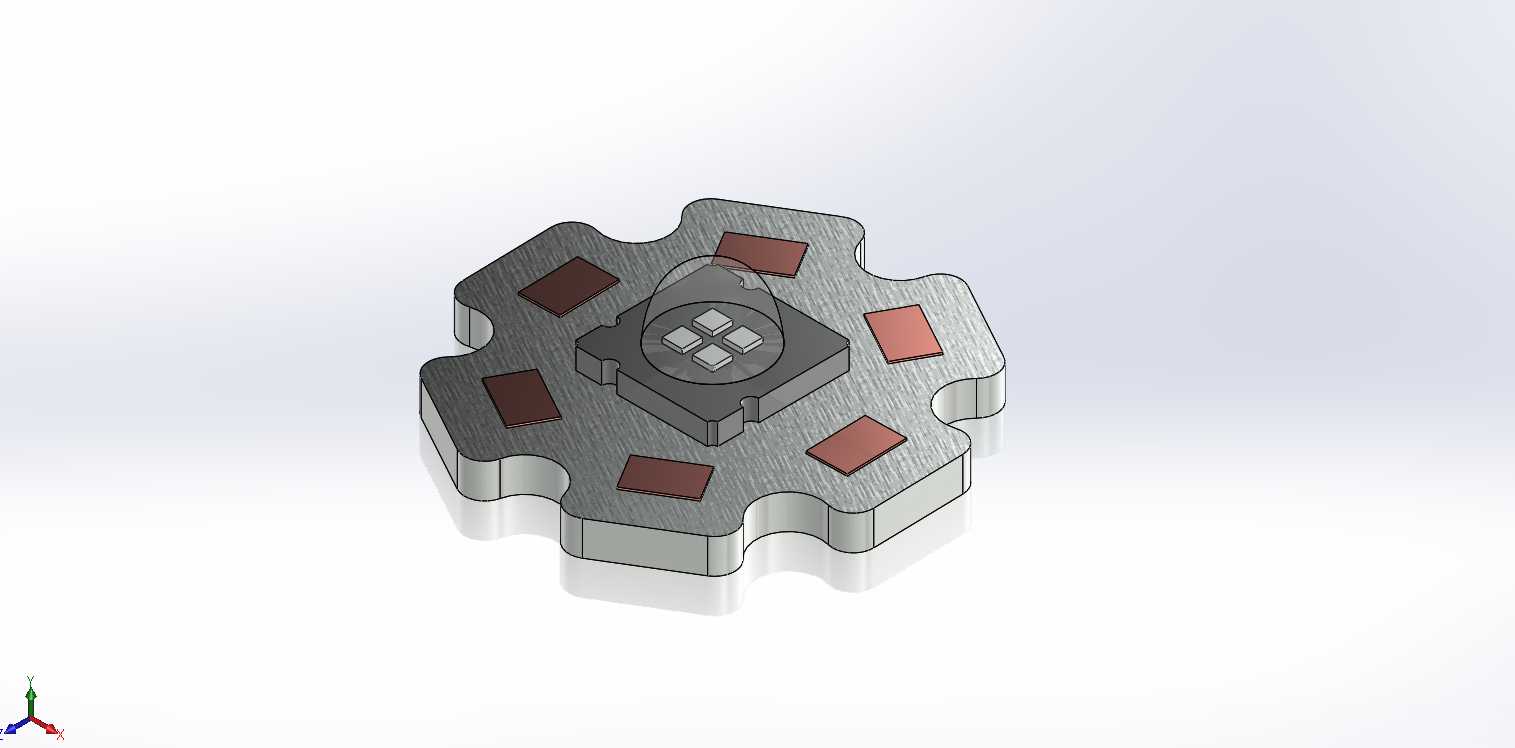

　　核心发光区位于结构中心位置，四颗芯片呈对称排布，保证出光角度的均匀性，中心的半球形透镜结构做了光学弧度优化，能将芯片发出的光线按照预设的出光角进行准直，减少侧向光损，适配需要定向投光的使用场景。外围的星型散热基座采用多齿外凸结构，并非规则圆形轮廓，这种齿状外沿一方面增大了散热结构与空气的接触面积，提升被动散热效率，另一方面齿间的凹槽可以在焊接时容纳多余焊锡，避免焊锡溢出导致相邻焊盘短路，同时也能在回流焊过程中平衡基座各区域的受热速率，减少焊接形变。安装边界方面，整个结构的安装基准面为散热基座的底部平面，该平面做了平整度控制，保证与安装基板贴合时的热阻处于较低水平，外围的八个焊盘分为两类，其中尺寸稍大的几个焊盘为散热焊盘，

　　焊接时与基板上的散热铜箔直接连通，承担主要的热传导功能，其余小尺寸焊盘为电极连接焊盘，分别对应芯片的正负极连接，焊接时需注意焊盘的极性标识，避免反向接入导致芯片击穿。在结构建模过程中，需要重点关注几个配合尺寸的公差控制：首先是透镜与基座的配合位，透镜底部的定位柱与基座中心的安装孔采用小间隙配合，保证透镜安装后与发光芯片的同轴度，避免出光角度偏移；其次是散热基座底部的平面度，若平面度超差，焊接后会出现局部虚焊，导致热传导路径受阻，直接影响散热效果；另外是焊盘的位置度，所有焊盘相对于中心基准的位置偏差需要控制在贴片工艺允许的范围内，保证自动化贴装时的吸嘴取料、对位、贴装流程顺畅，不会出现偏移、立碑等焊接缺陷。从功能特性来看，

　　这种集成式散热结构的LED相比传统带引线的LED，抗振动性能更优，所有电气连接与热连接均通过焊盘与基板实现刚性连接，在有持续振动的工业设备工况下，不会出现引线松脱、接触不良的问题，同时散热路径更短，芯片产生的热量可以直接通过底部焊盘传导出去，热阻比带引线封装的LED低60%以上，能承载更高的驱动电流，实现更高的光通量输出。在实际选型适配时，需要根据设备的工作环境温度、持续点亮时长、驱动电流大小来评估散热基座的热传导能力，若在密闭设备内部使用，环境温度长期高于45摄氏度时，还可以在散热基座与设备壳体之间增加导热硅胶片，进一步降低接触热阻，保证LED的工作结温处于安全区间。建模时对散热齿的倒角做了细节处理，所有齿状外沿的尖角位置都做了小圆角过渡，一方面避免生产过程中冲压成型时出现应力集中导致的基座开裂，另一方面也能防止安装操作时尖角划伤操作人员或损坏周边导线。中心发光区的围坝结构做了高度控制，刚好围住透镜的安装位，点胶固定透镜时可以限制胶水的流动范围，避免胶水溢出到发光面影响出光效果。
