伊兹Planeta摩托簧片阀组件结构设计

　　这款簧片阀组件是二冲程动力设备进气系统的核心控制部件，主要适配小排量摩托类动力单元，在曲轴箱负压变化的工况下自动完成进气通路的启闭控制，替代传统活塞阀式进气结构，能有效改善动力单元低转速区间的进气响应，减少高转速工况下的混合气反喷问题，提升动力输出的平顺性与燃油利用效率。从实际装车场景来看，这类簧片阀多布置在化油器与曲轴箱进气口之间，一侧对接化油器出气端的密封法兰，另一侧通过周向螺栓锁紧固定在曲轴箱的进气安装面上，安装时需要在结合面处加装耐油密封垫片，避免曲轴箱负压建立不足导致的动力衰减问题。

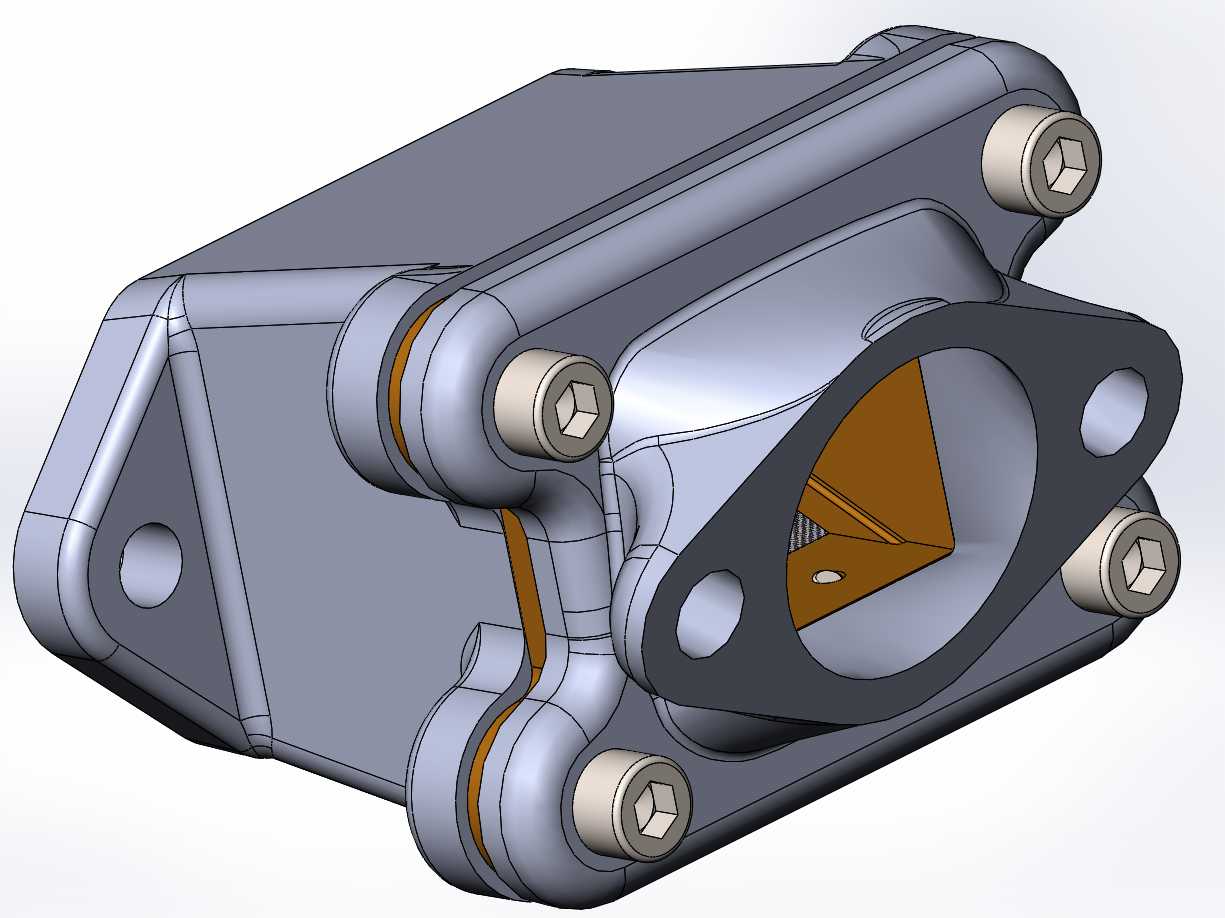

　　从结构设计逻辑来看，整个阀组采用分体式壳体设计，主体壳体为压铸铝合金材质，兼顾轻量化与结构强度，壳体内部设置有专门的簧片限位结构，避免簧片在大负压工况下开启过度产生塑性变形，延长簧片的使用寿命。周向布置的内六角螺栓采用等距排布设计，螺栓锁紧力矩控制在8-10N·m区间，既能保证结合面密封压力均匀分布，也不会因力矩过大导致铝合金壳体螺纹滑牙或者壳体变形。进气法兰端采用三角式安装耳布局，三个安装孔位的位置度公差控制在0.1mm以内，能直接适配对应型号曲轴箱的进气接口，不需要额外做转接加工。

　　在功能特性上，阀组内部的簧片采用特种不锈钢材质冲压成型，簧片厚度根据动力单元的排量与标定转速做匹配设计，厚度偏差控制在0.02mm以内，保证簧片开启与闭合的动作一致性，避免不同位置簧片动作不同步导致的进气紊流。簧片与阀座的贴合面经过精密研磨处理，平面度公差不超过0.01mm，在闭合状态下能实现可靠密封，避免曲轴箱压缩阶段的混合气泄漏。壳体上的加强筋沿着气流走向与螺栓受力方向布置，既可以提升壳体的整体刚性，降低动力运行过程中阀组产生的共振异响，也能对进入曲轴箱的混合气起到一定的导流作用，减少进气阻力。

　　从安装边界尺寸来看，整个阀组的轴向安装长度控制在合理区间，不会与周边的车架、化油器或者空滤组件产生安装干涉，法兰端的密封面尺寸与原厂接口完全匹配，维修替换时可以直接对位安装，不需要对周边部件做改动。壳体上预留的定位销孔能在安装时快速完成对位，降低装配过程中的对位难度，提升维修装配的效率。在实际使用过程中，这类簧片阀不需要额外的润滑或者定期维护，只需要在定期保养时检查簧片是否存在裂纹、变形，密封面是否有积碳堆积即可，整体可靠性较高，能适应复杂的户外骑行工况，在高低温环境、高湿度环境下都能稳定完成进气控制功能，不会因为环境温度变化导致簧片动作卡滞或者密封失效。
