LeupoldVX自由步枪瞄准镜结构设计

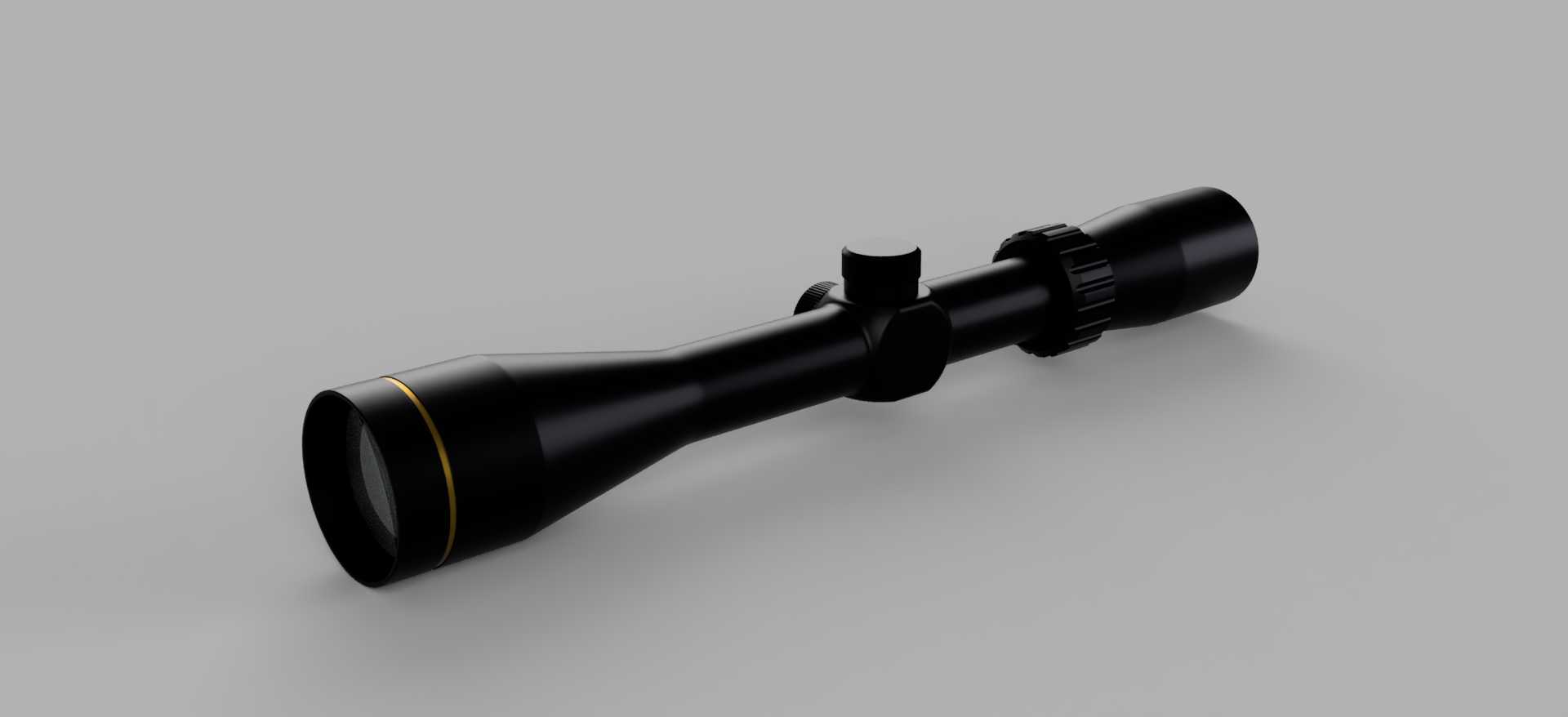

　　在民用狩猎、竞技射击以及户外战术演练场景中，步枪瞄准镜是提升远距离射击精度的核心配套附件，本次呈现的Leupold VX系列瞄准镜结构，完全围绕实际使用中的人机交互、光路稳定性、安装适配性做了全细节还原。从实际使用场景出发，狩猎场景下使用者往往需要在林地、坡地等复杂地形快速完成目标捕捉，这就要求瞄准镜的镜身握持调节区域做防滑纹理处理，模型中还原的调节旋钮外层滚花结构，正是为了戴手套操作时也能精准完成弹道高低、风偏的微调，不会因为手汗、低温导致的手部僵硬出现调节打滑的问题。

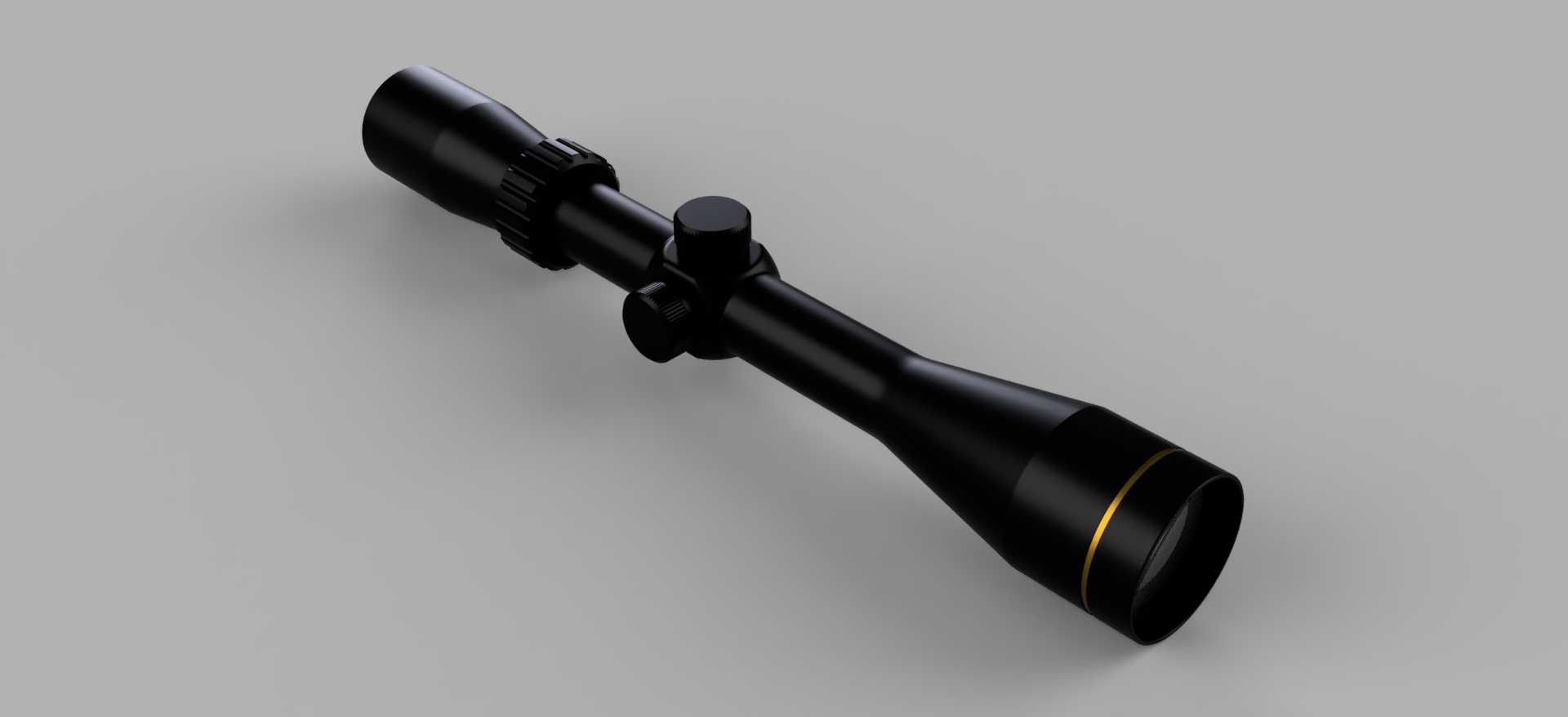

　　从功能特性上看，这款瞄准镜采用连续变倍结构设计，镜身中部的变倍环做了凸起的定位卡点，切换倍率时能通过触感确认档位，不需要将视线从瞄准视野移开查看刻度，这一点在动态追踪移动目标时尤为重要。物镜端的金色装饰环并非单纯的外观标识，实际结构中该位置是物镜组的密封压圈位置，采用阳极氧化着色处理的同时，也做了O型密封圈的安装槽设计，保证镜身内部充氮后不会出现漏气起雾的问题，能在-30℃到60℃的温差环境下保持内部光路清晰，不会因为温度骤变导致镜片结露影响瞄准。

　　设计思路上，整个镜身采用一体化铝合金管坯加工成型，没有拼接式的镜身接缝，从结构根源上降低了后坐力冲击下镜身形变的概率。模型中还原的镜身壁厚做了差异化设计，安装导轨的夹持区域壁厚比光路通道区域厚1.2mm，既保证了皮卡汀尼导轨夹持时的结构强度，避免反复拆装导致镜身夹痕变形，又尽可能控制了整体重量，不会因为镜身过重导致步枪前端重心偏移，影响长时间持枪的稳定性。目镜端的视度调节圈做了快拆式的限位结构，使用者可以根据自己的视力情况提前预设视度档位，后续使用时直接转动到卡点位置即可，不需要每次重新校准视度。

　　从安装边界尺寸来看，镜身主体的管径为标准30mm，适配市面上绝大多数的皮卡汀尼导轨瞄准镜环，两个安装夹持位的间距预留了足够的调节空间，使用者可以根据自己的眼距、持枪习惯前后调整瞄准镜的安装位置，不会出现镜身太短导致目镜距离眼睛过近、后坐时撞伤眼眶的问题。物镜的外径尺寸控制在40mm，既保证了通光量，满足晨昏时段弱光环境下的瞄准需求，又不会因为物镜直径过大导致镜身高度过高，加装后需要额外加高贴腮板才能获得舒适的瞄准姿态。镜身顶部的弹道调节旋钮采用1/4MOA的调节档位设计，每转动一格对应100码距离上1/4英寸的弹着点偏移，模型中还原的旋钮内部定位钢珠结构，能保证每一次调节都有清晰的档位反馈，不会出现调节过量或者虚位的问题。

　　很多初入射击装备设计的工程师容易忽略瞄准镜的出瞳距离设计，这款结构的出瞳距离控制在90mm到110mm之间，即使是大后坐力的步枪口径，也能保证后坐过程中目镜不会接触到使用者的眼部，同时在这个出瞳距离范围内，整个视野没有黑边，不需要刻意调整眼部位置就能获得完整的瞄准画面。镜身内部的光路隔圈做了消光螺纹设计，模型中虽然没有做内部镜片的全细节还原，但镜身内壁的消光结构安装位都做了准确的预留，实际生产中可以在这些位置粘贴消光绒或者加工消光齿，避免镜片之间的杂光反射导致瞄准视野出现眩光，影响强光环境下的目标识别。另外，镜身侧面的电池仓结构是为分划板照明预留的，模型中还原的电池仓螺纹和密封盖结构，能保证雨天使用时雨水不会渗入镜身内部，照明档位的调节按钮做了凸起的防滑设计，黑暗环境下可以通过触感完成亮度档位的切换，不需要目视寻找按钮位置。
