大排量运动摩托车后悬挂减震总成结构

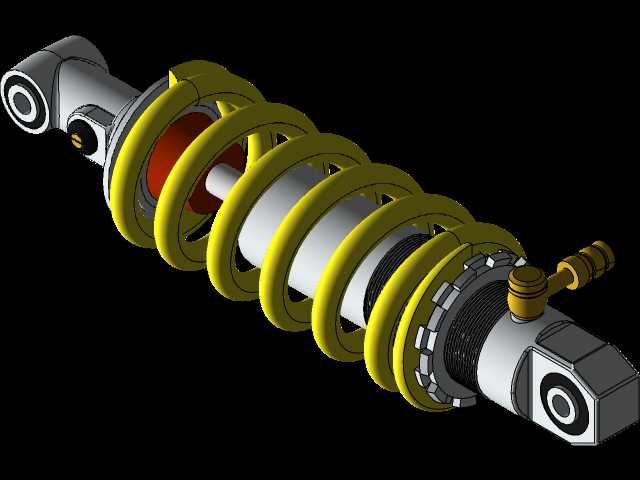

　　在两轮机动车的底盘悬挂系统里，后减震总成是直接决定骑行操控质感与行驶安全性的核心部件，尤其是大排量运动型摩托的后减震，需要同时兼顾弯道支撑性、颠簸路面滤震效果以及高速行驶的稳定性，其结构设计的合理性直接影响整车的动态表现。这套减震结构采用了单筒式阻尼芯搭配外置螺旋弹簧的布局，上下两端均设计了带衬套的铰接安装位，上端连接车架后副车架位置，下端连接后摇臂的铰接点，安装位的衬套采用橡胶与金属复合结构，能够过滤掉高频的细碎振动，避免金属硬连接带来的异响与应力集中问题。从结构设计逻辑来看，这套减震的阻尼调节结构集成在下端的缸体侧部，预留了调节旋钮的安装位，可根据不同载重、不同骑行场景调整阻尼回弹与压缩的阻尼系数，螺旋弹簧采用变节距设计，

　　在小幅度振动时弹簧刚度较低，能够提供更好的滤震舒适性，当遇到大幅度压缩工况时，弹簧节距贴合后刚度快速提升，避免悬挂打底，保证激烈驾驶时的支撑性。在实际装车应用场景中，这类后减震多用于中大排量的运动街车与仿赛车型，日常通勤时能够过滤掉铺装路面的接缝、小坑洼带来的振动，降低长途骑行的疲劳感；在山路弯道驾驶时，足够的支撑性能够减少侧倾时的车尾下沉量，保证轮胎与地面的接触面积稳定，提升过弯时的抓地力极限；在经过非铺装的烂路时，足够的减震行程能够缓冲路面带来的大冲击，避免冲击力直接传递到车架与骑行者身上。设计过程中需要重点匹配安装边界尺寸，上下铰接点的中心距决定了整车的后悬挂高度，直接影响整车的座高与重心位置，

　　弹簧的预压行程需要匹配整车的整备质量与额定载重，避免出现空载时弹簧过硬、满载时弹簧过软的问题，阻尼芯的活塞孔径、油道布局需要经过多轮台架测试与实车调校，保证压缩与回弹的阻尼曲线符合目标车型的操控定位。外形上，弹簧采用醒目的黄色涂装，既能够在整车外观上形成视觉点缀，也便于后期使用过程中检查弹簧是否出现裂纹、锈蚀等损伤，缸体部分采用金属原色的硬质氧化处理，提升表面耐磨性能与抗腐蚀能力，侧置的油气分离结构能够避免长时间激烈驾驶时减震油出现热衰减，保证阻尼性能的稳定性。安装时需要注意上下铰接点的螺栓扭矩符合设计要求，衬套的压装需要保证同轴度，避免出现安装卡滞导致的减震动作不畅，日常维护中需要定期检查弹簧的预紧状态、阻尼油的密封情况，

　　及时清理附着在减震杆表面的泥沙，避免泥沙刮伤油封导致漏油问题。这类减震结构的三维建模过程中，需要重点还原弹簧的真实旋向与节距变化，铰接点的衬套内径、安装孔位的相对位置需要严格按照实车测量尺寸绘制，阻尼调节旋钮的位置、油路接口的结构都需要准确还原，才能为后续的悬挂运动仿真、整车装配干涉检查提供准确的模型基础，在做整车总装设计时，还需要预留减震压缩到极限行程时的周边间隙，避免轮胎、后摇臂与减震本体在极限工况下发生碰撞干涉。
