布拉德利15HP工业驱动器外观结构模型

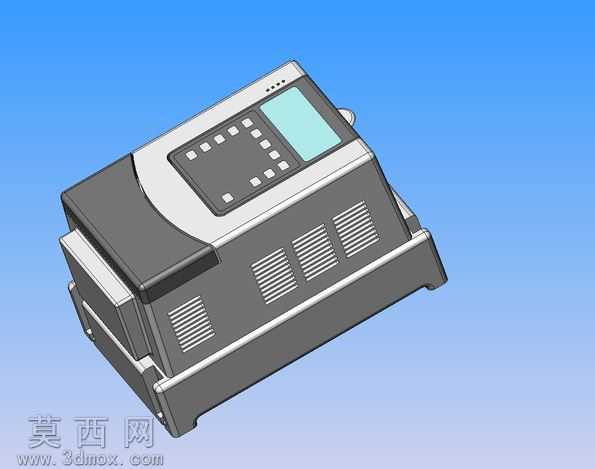

本模型为工业级15HP驱动器的完整外观结构三维建模成果，建模过程以真实工业驱动器的实物比例为基准，在SolidWorks软件中完成全参数化特征搭建，整体建模逻辑遵循自上而下的装配设计思路，先完成驱动器主体外壳的基准面定位，再逐步拆分各个功能区域的独立零件，确保各部件的装配间隙符合工业产品的实际公差要求。模型完整还原了驱动器的外观细节：顶部操作区域的按键阵列采用阵列特征批量生成，每个按键的凸起高度、倒角弧度都与实物保持一致，旁侧的显示屏区域做了独立的面区分，预留了屏幕安装位的凹陷结构；机身侧面的散热格栅采用线性阵列的开槽特征制作，每一条散热槽的宽度、间距、深度都参考同功率等级驱动器的散热设计规范，既还原外观特征也符合实际产品的散热结构逻辑；机身的拼接缝隙做了细微的凸台与凹槽配合特征，还原工业塑料外壳的卡扣装配结构，底部的安装底座做了加厚处理，预留了安装固定的孔位特征，边角位置都做了符合工业产品安全规范的圆角过渡，避免尖锐棱角。材质渲染阶段，为机身主体外壳赋予哑光深灰工程塑料材质，调整材质的粗糙度参数模拟工业塑料的磨砂质感，操作面板区域赋予浅银灰的半哑光塑料材质，与主体外壳形成视觉区分，显示屏区域赋予半透的深色亚克力材质，模拟工业显示屏的表层防护效果，散热格栅区域的材质略深于主体外壳，还原格栅开槽处的阴影层次感，整体渲染采用蓝天渐变背景，搭配柔和的环境光，清晰呈现驱动器各个面的结构转折与细节特征。建模过程中对所有特征做了参数化关联，若需要调整驱动器的尺寸比例，仅需修改基准草图的核心参数即可同步更新所有关联特征，模型的装配层级清晰，各个零件可单独导出用于后续的结构验证、外观展示或者工控场景的装配模拟，完整还原了布拉德利系列15HP驱动器的工业设计特征，可用于工控设备布局演示、产品教学展示、三维场景搭建等多种用途。
