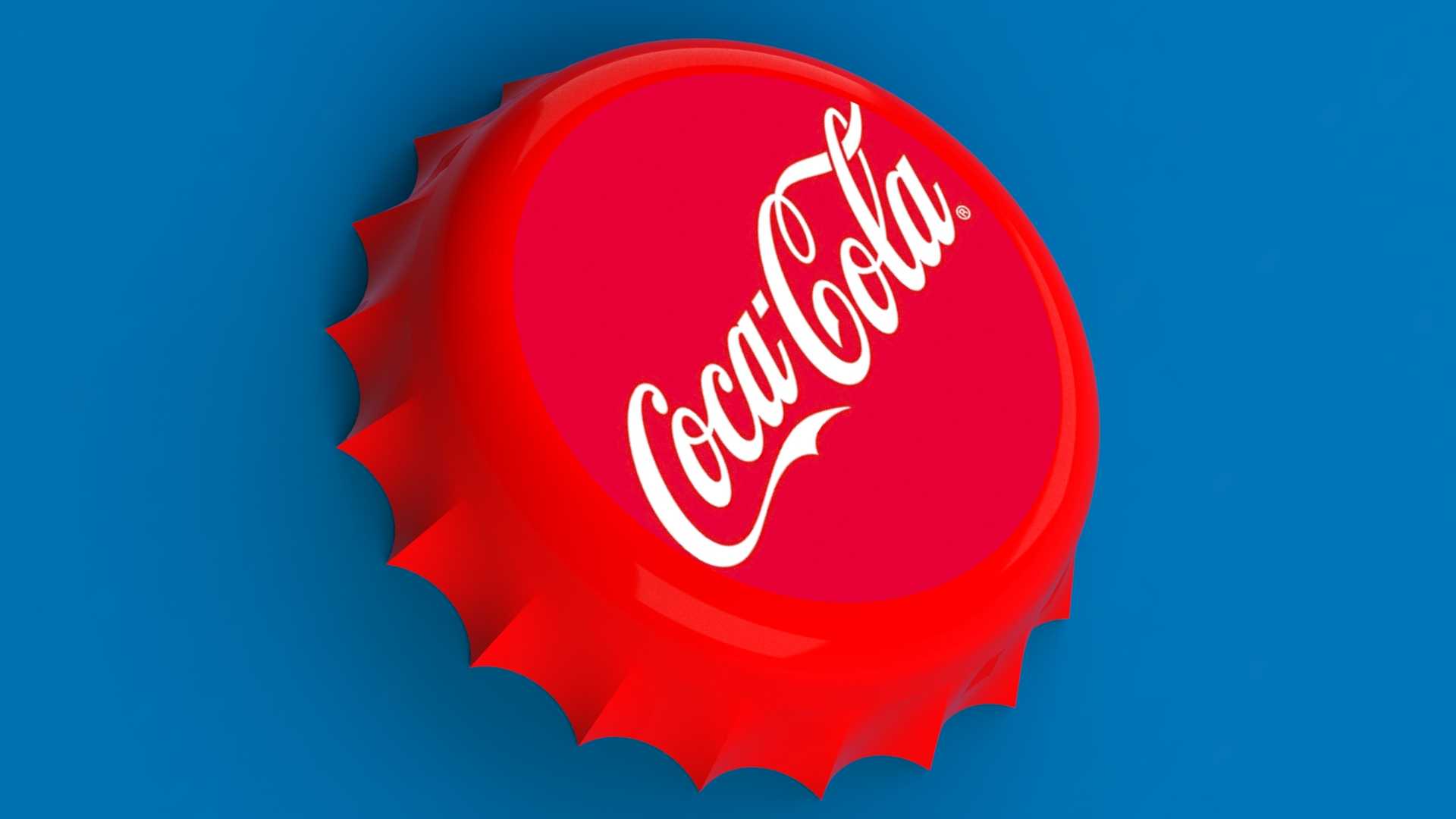

可口可乐金属瓶盖三维结构设计

　　日常接触的碳酸饮料瓶口密封件，这类皇冠型瓶盖的结构设计核心围绕密封可靠性、开启便利性、批量冲压生产适配性三个核心维度展开，很多刚接触包装结构设计的工程师容易只关注外观曲面，忽略实际生产和使用中的边界约束。先从应用场景说起，这类瓶盖主要适配口径28mm左右的标准碳酸饮料玻璃瓶、PET瓶口，工作场景里需要承受瓶内0.3-0.5MPa的二氧化碳内压，同时要满足运输过程中的颠簸振动、仓储环节的温度交变考验，还要保证消费者徒手借助简易开瓶器就能顺利开启，不会出现瓶口气密失效、瓶盖锈蚀污染内容物、开启时碎裂飞溅等问题。

　　从结构设计思路上拆解，首先是顶部的圆形承印面，这个区域的平面度需要控制在0.1mm以内，保证后续胶印品牌标识的时候不会出现印刷发虚、套色偏差的问题，边缘的圆角过渡不能过大，否则会压缩印刷有效区域，也不能过小，否则冲压成型的时候容易出现应力集中导致的板材开裂。周边的21个锯齿结构不是随意排布的，齿形的角度、齿尖的R角、每个齿的间距都要和瓶口的锁合环完全匹配，压盖机工作时，齿部会沿着瓶口锁合环的轮廓产生均匀的塑性变形，把瓶口的密封垫圈紧紧压合在瓶口端面，形成可靠的静密封。这里要注意，齿根的位置需要做合理的减薄处理吗？不对，实际生产中齿根是冲压变形的主要区域，厚度要和板材原始厚度保持一致，反而要在建模的时候避免齿根出现尖角，否则冲压时容易产生微裂纹，后续仓储过程中在潮湿环境下会从裂纹位置开始锈蚀，缩短产品保质期。

　　很多新手建模的时候会直接用整面拉伸加抽壳的方式快速做外形，但实际生产中这类瓶盖是用0.22-0.25mm厚的镀锡薄钢板（也就是马口铁）经过多道次冲压成型的，首先是落料工序冲出圆形坯料，然后是第一次拉伸形成初步的帽型结构，之后是压齿工序成型周边的锯齿轮廓，最后是边缘卷边处理，避免锋利的板材边缘划伤操作人员或者消费者。建模的时候如果直接用简单拉伸加全周抽壳，会忽略不同位置的壁厚变化——实际上在拉伸成型过程中，帽型侧壁的位置会因为材料流动出现轻微的壁厚减薄，齿部位置因为是挤压成型，材料会有轻微的堆积，这些细节如果在建模阶段没有考虑到，后续做冲压模流分析的时候就会出现和实际生产偏差过大的问题，导致开模后试模出现废品率过高的情况。

　　再说到安装边界的问题，瓶盖和瓶口配合的时候，内部的密封垫圈是预先涂覆在瓶盖内顶面的，一般是PVC或者TPE材质的密封胶，压盖后密封胶的压缩量要控制在30%-40%之间，压缩量太小会导致密封不严出现漏气漏液，压缩量太大会导致压盖力过大，压盖机的负载升高，同时开启的时候需要的扭矩或者撬动力会超过消费者的舒适操作范围，甚至出现瓶口被压裂的情况。建模的时候需要预留出密封胶的容纳空间，内顶面的结构不能有凸起的筋位，否则会导致密封胶分布不均，出现局部密封失效的问题。

　　另外，瓶盖的整体高度不能过高，否则会增加单盖的材料消耗，提升包装成本，也不能过低，否则无法完全覆盖瓶口的锁合环，导致压盖后锁合不牢，运输过程中出现瓶盖脱落的问题。常规28mm口径的皇冠瓶盖，整体高度控制在6.3-6.5mm之间，外径控制在32.1-32.3mm之间，这个尺寸边界是经过几十年的行业应用验证的，既可以适配全球通用的标准压盖设备，也能匹配绝大多数饮料厂的灌装生产线节拍，不需要对现有产线做额外改造就能直接上线使用。

　　从结构强度的角度看，瓶盖顶部需要承受一定的垂直压力，因为仓储运输过程中包装箱是多层堆码的，上层的载荷会传递到下层的瓶盖顶部，如果顶部刚度不足，会出现瓶盖凹陷变形，导致密封胶和瓶口端面分离，出现漏气问题。所以建模的时候顶部不需要做额外的加强筋，依靠板材本身的成型弧度就能提供足够的刚度——注意顶部不是完全的平面，而是带有非常微小的向上拱起的弧度，拱高大概在0.2mm左右，这个弧度既不会影响顶部的印刷效果，又能大幅提升顶部的承压能力，抵消堆码产生的下压力，避免凹陷变形。

　　还有一个容易被忽略的细节，就是锯齿的倾斜角度，每个齿并不是垂直于瓶盖轴线的，而是带有15度左右的倾斜角，这个角度是和开瓶器的工作角度匹配的，当用开瓶器撬动瓶盖边缘的时候，齿部可以均匀受力，逐步产生变形，不会出现个别齿断裂的情况，同时倾斜的齿形在压盖的时候可以更好地勾住瓶口的锁合环，提升锁合的可靠性，哪怕瓶内出现短时的压力升高，也不会把瓶盖顶飞造成安全事故。

　　做这类包装五金件的三维建模，不能只追求外观和参考图一致，要把生产、装配、使用、运输全流程的约束都融入到模型结构里，每一个曲面、每一个倒角、每一个尺寸公差的设定，都要有对应的工程逻辑支撑，而不是凭视觉感觉随意绘制。比如边缘的卷边结构，卷边的直径要控制在1.2mm左右，卷边内部不能有缝隙，否则清洗过程中残留的液体积存在缝隙里，会导致微生物超标，影响食品卫生安全，建模的时候要保证卷边是完全贴合的圆弧过渡，没有开放的缝隙结构。
