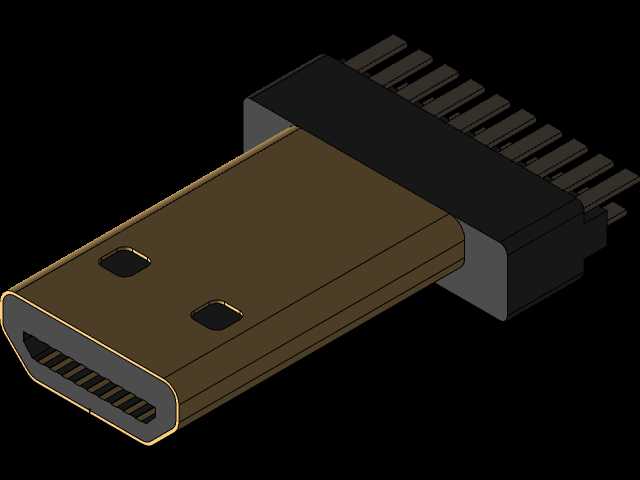

微型HDMI D型垂直PCB公头连接器结构

　　做消费电子结构设计的工程师大多碰到过板载视频接口选型的问题，尤其是便携设备内部空间寸土寸金的场景，常规HDMI接口体积过大根本塞不下，这时候D型Micro HDMI的垂直板端公头就成了很多方案的首选。这类连接器主要用在运动相机、便携工控板、迷你采集卡、小型显示模组这类需要直接在PCB板上引出高清视频输出的设备上，和卧式贴装的接头不同，垂直安装的结构能让出线方向和PCB板面保持垂直，在设备厚度方向预留出线空间的场景里，能大幅压缩板面的横向占用面积，避免接口和周边的贴片电容、芯片产生结构干涉。从实际使用场景来看，这类垂直公头需要兼顾插接时的结构强度和信号传输的稳定性，公头的金属外壳采用拉伸成型的铜质基材，表面做镀金处理，

　　既可以保证多次插拔后的接触可靠性，也能起到电磁屏蔽的作用，避免板上的高频信号串入视频传输链路造成画面噪点。设计这类接头的三维结构时，首先要匹配PCB板的安装孔位，垂直插装的引脚间距严格遵循HDMI协会规定的D型接口标准，19个信号引脚的排布间距、伸出长度都要和PCB焊盘的位置完全对齐，避免过炉焊接时出现连锡、虚焊的问题。金属外壳的两个固定脚需要比信号引脚长出0.3mm左右，过波峰焊时固定脚先接触焊盘完成预固定，能减少焊接过程中接头偏移的概率。接头的插接端内部的胶芯采用耐高温的LCP材质，成型时要保证每个引脚的定位槽精度控制在0.05mm以内，不然公头和母座对插时会出现插针顶弯、无法到位的问题。外形尺寸上，

　　这类垂直公头的插接端外露长度控制在7.5mm左右，金属外壳的宽度10.42mm、厚度2.42mm，完全符合Micro HDMI D型的标准尺寸要求，垂直安装后接头主体高出PCB板面的高度为8.2mm，设计设备外壳时只需要在对应位置开出11mm*3mm的避让孔就能满足插接需求，安装边界上要注意接头两侧预留至少1.5mm的操作空间，方便用户插拔线材时不会被周边的结构件挡住。另外金属外壳的边缘做了0.2mm的圆角处理，避免组装时刮伤线材外皮或者操作人员的手指，胶芯内部的引脚固定位做了倒扣结构，防止引脚在多次插拔后出现后退、松动的问题。很多工程师在选型时容易忽略垂直接头的焊盘受力问题，

　　实际上这类公头在插拔时会对PCB焊盘产生垂直方向的拉扯力，所以在PCB设计时要在固定脚的焊盘位置增加泪滴设计，同时在接头下方的PCB区域做铺铜加固，避免多次插拔后焊盘脱落。从结构建模的角度来说，做这个模型的时候要把公头内部的引脚排布、金属外壳的卡扣结构、胶芯的定位槽都还原到位，不能只做个外观外壳，不然导入整机装配时没法检查和周边结构的干涉情况，尤其是引脚伸出PCB板背面的长度要准确控制，避免和背面的贴片元件产生冲突。实际生产中这类接头的金属外壳和胶芯之间采用卡扣组装，不需要额外打胶，模型里也要把对应的卡扣配合位置做出来，方便结构工程师评估组装工艺的可行性。在手持云台、便携显示器这类产品里，这类垂直板端公头还能搭配线端母座做内部的转接连接，相比飞线的方案结构可靠性高很多，也能减少内部线材的占用空间，让设备的内部布局更紧凑。
