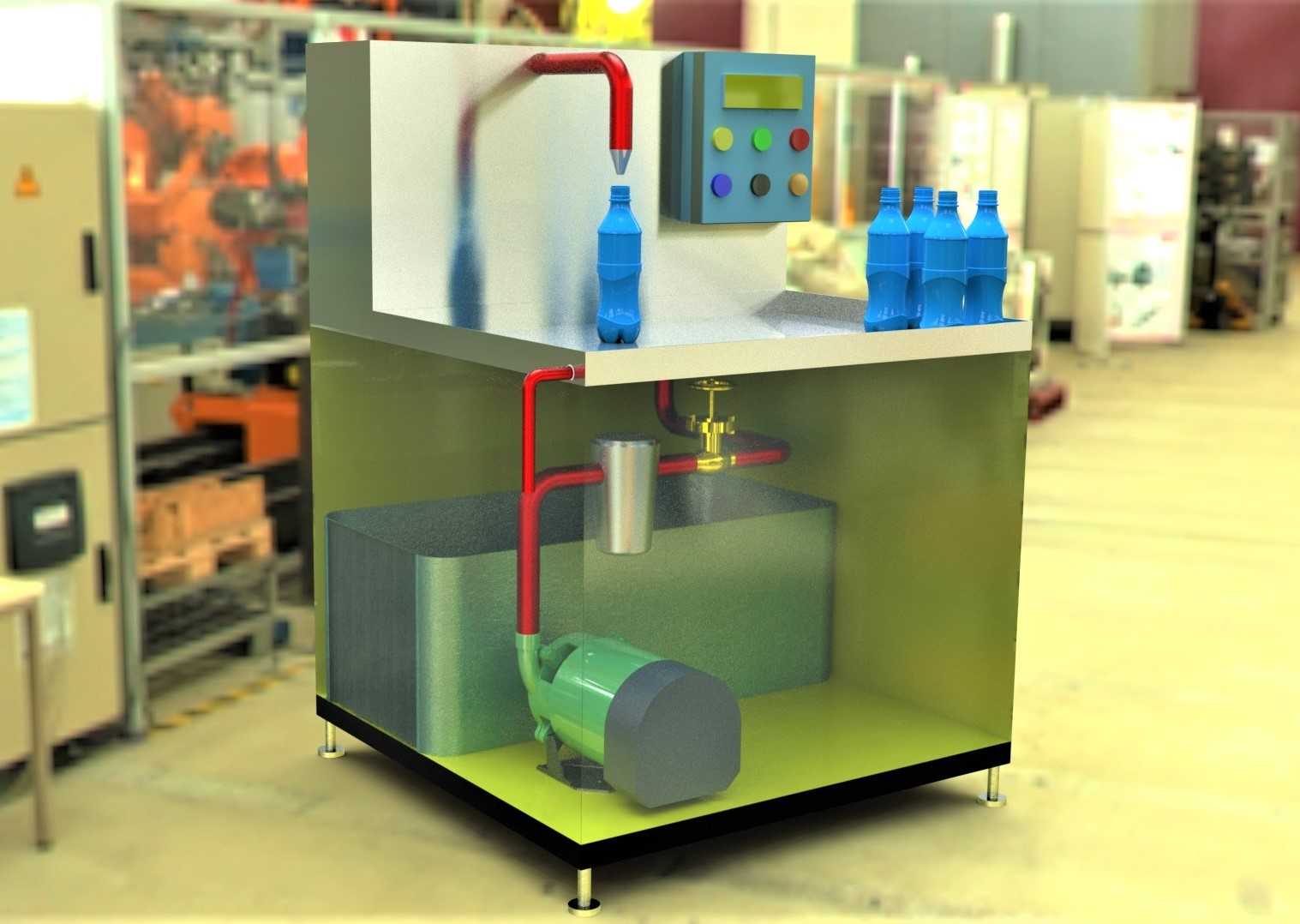

机油加注演示设备概念结构设计

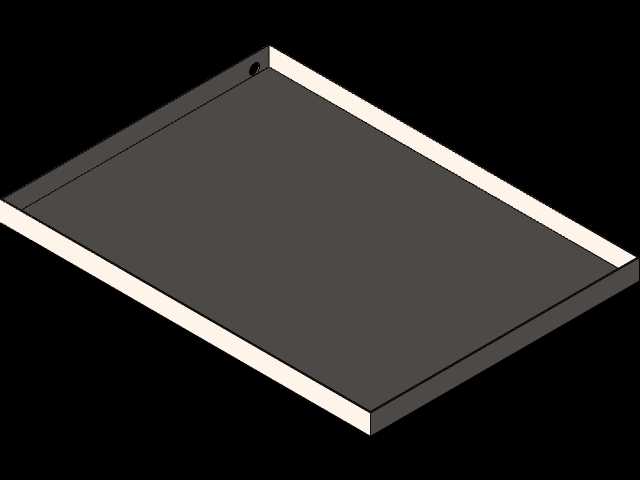

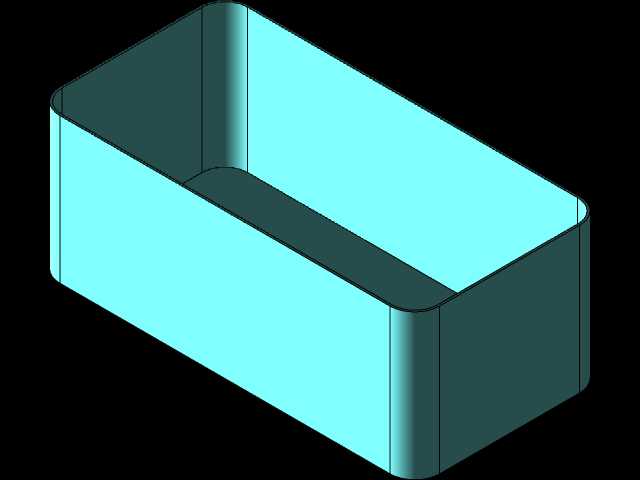

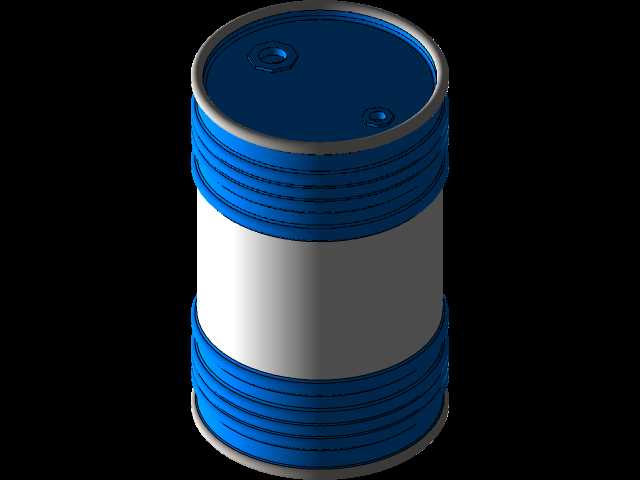

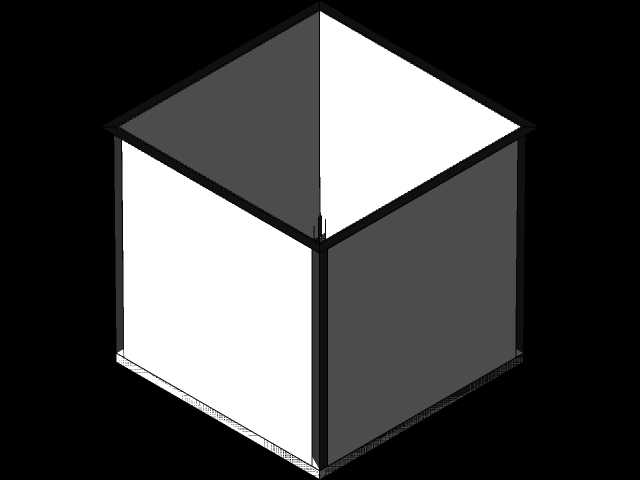

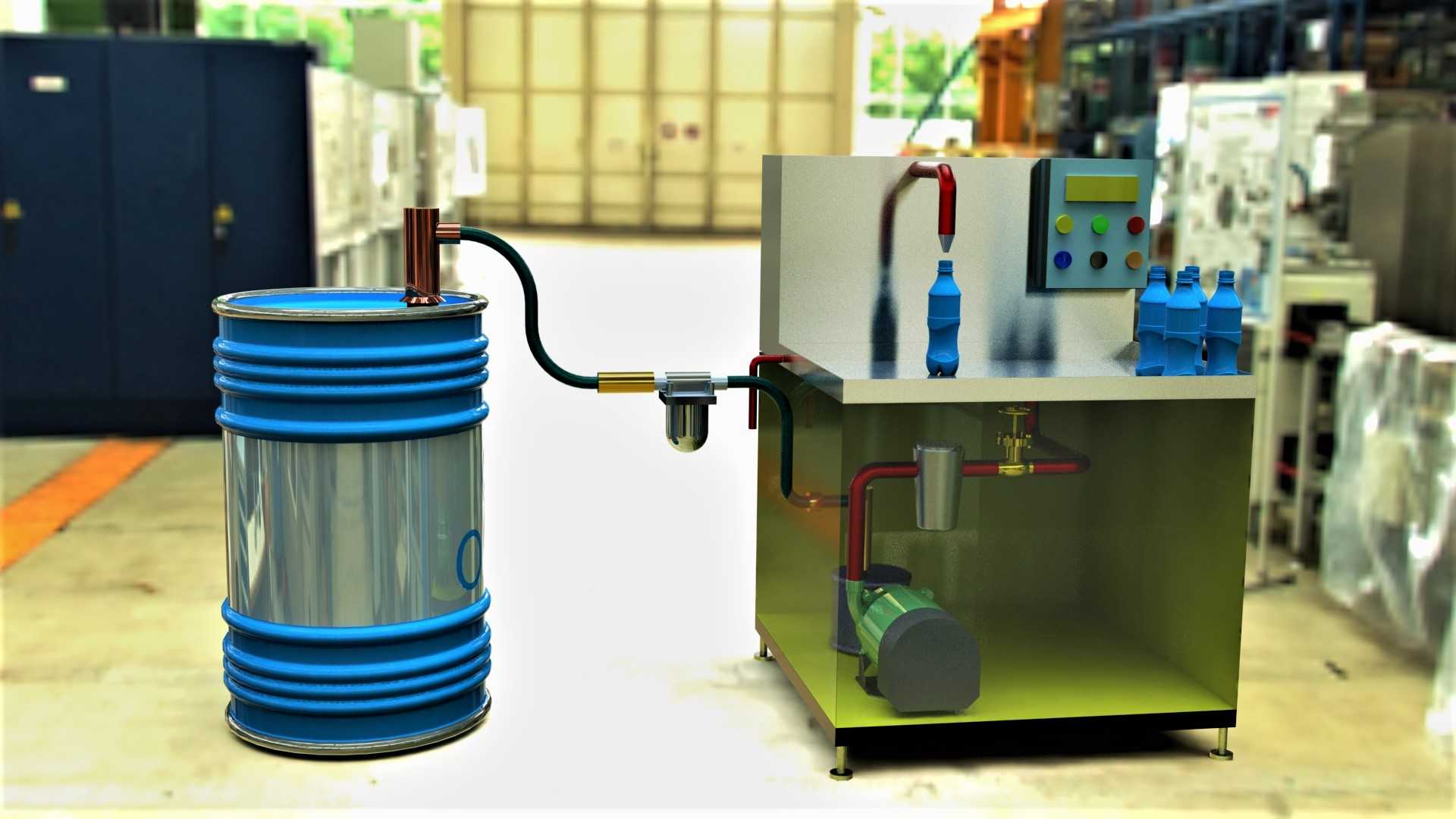

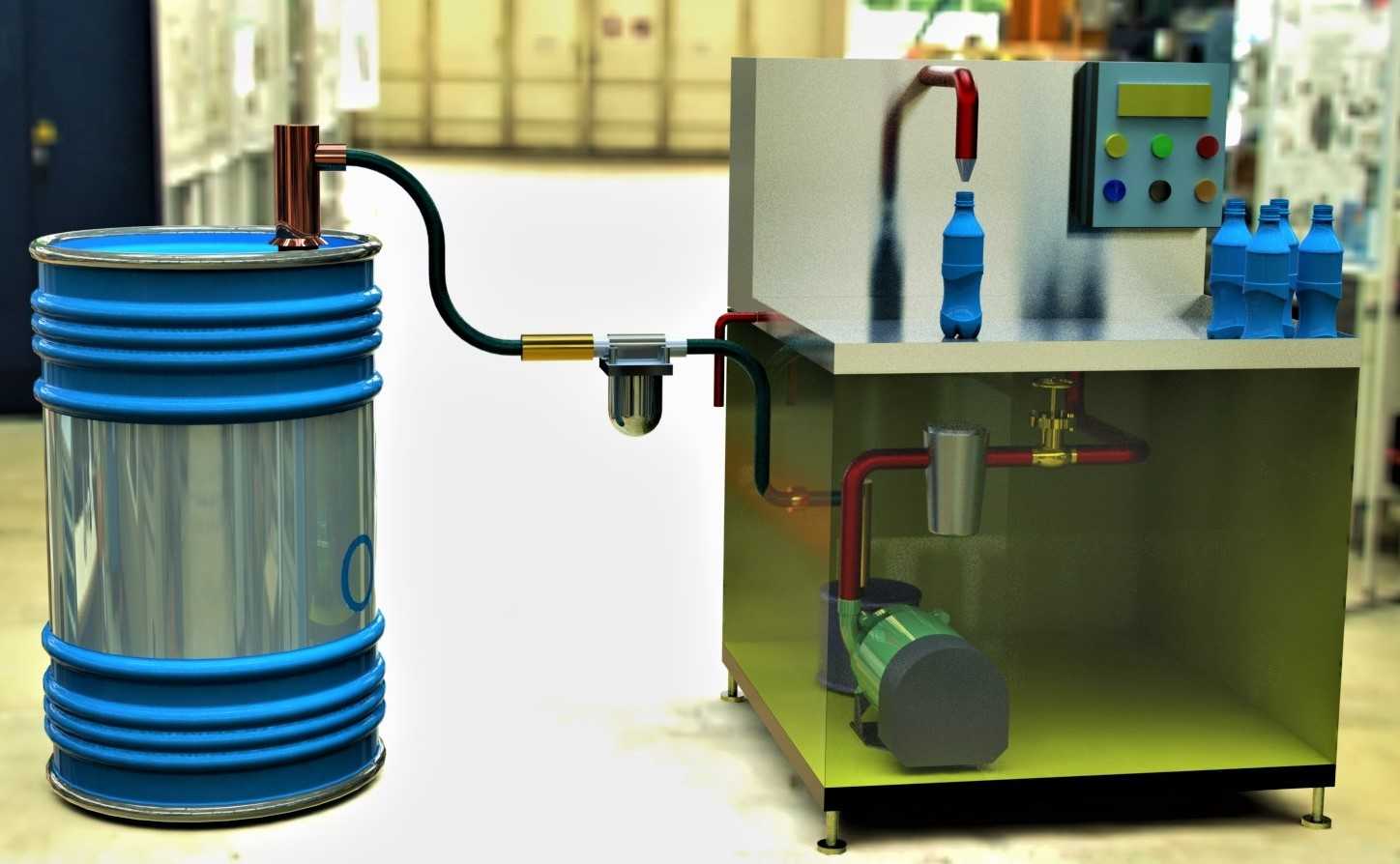

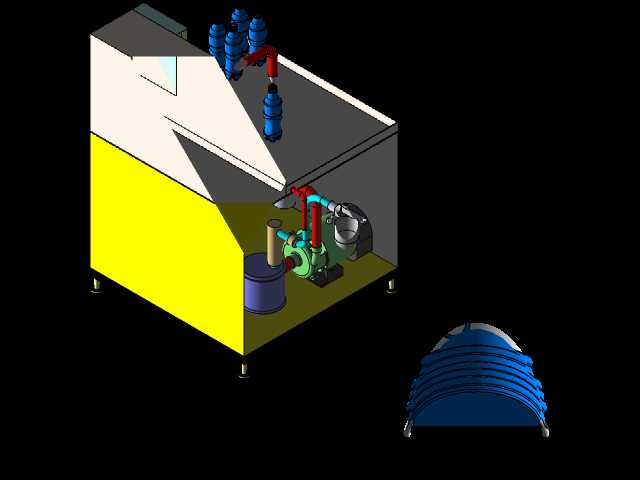

这套概念结构面向车间小批量机油分装、售后维保站点机油加注的演示场景搭建，核心是还原从大容量储油桶到定量加注工位的完整流体路径，给客户做方案沟通时不用依赖复杂的现场实拍，靠三维结构就能把整个工位的运作逻辑讲透。整个结构没有做冗余的装饰性设计，所有部件的排布都围绕实际工位的操作便利性展开，左侧的储油桶采用标准200L工业油桶的适配尺寸，桶身蓝色箍带做防滑定位，顶部预留的加注口直接对接快插式铜质接头，不用额外做转接件就能适配常规的输油软管，减少现场改装的工作量。输油路径上串接的透明过滤器是特意设置的可视化节点，实际使用中可以直接观察滤芯的污染程度，不用拆解就能判断是否需要更换维护，过滤器两端的金色快插接头支持徒手拆装，维保的时候不需要额外工具就能完成滤芯更换，适配维保站点人员流动大、操作工具不全的实际情况。右侧的加注工位采用台面式布局，操作台面高度设置在常规站立操作的舒适区间，台面上的加注枪头带定位支架，不用的时候可以直接卡在支架上，避免枪头滴落的机油污染台面。台面下方的腔体里集成了动力泵和管路阀组，泵体采用卧式安装方式，底部预留减震安装脚，直接固定在腔体底板上就能抵消运转时的振动，不用额外做混凝土基础，适合临时搭建的演示工位或者小型维保点的快速部署。控制盒设置在台面后侧的立板上，按钮和显示屏的倾斜角度刚好匹配操作人员站立时的视线高度，不用弯腰或者抬手就能操作启停、调整加注量，控制盒下方的管路全部采用硬管折弯排布，走线路径沿着腔体边角固定，既避免管路杂乱干涉后期维护，也能减少软管长期弯折带来的老化破损风险。台面上的待加注容器定位槽做了仿形设计，刚好卡住常规1L装机油瓶的瓶身，加注的时候不用人工扶瓶，枪头对准瓶口后启动设备就能完成定量加注，减少人工操作的误差。整个结构的安装边界控制得比较紧凑，整体占地宽度不超过两米，深度控制在一米以内，不需要占用太大的车间面积，哪怕是空间狭小的快修店工位也能放下。设计的时候特意把所有尺寸都做了近似适配，没有卡太死的公差，因为本身就是概念演示用途，后续如果要落地实际生产，可以根据客户选用的泵体型号、加注枪规格、储油桶尺寸做灵活调整，不用推翻整个结构重新设计。管路连接的位置全部预留了足够的操作空间，不管是后期更换密封件还是调整管路走向，都不用拆解周边的其他部件，降低后期改型的成本。台面采用不锈钢材质的设计思路，是考虑到机油容易滴落污染，不锈钢表面擦拭方便，也不会被机油腐蚀生锈，适合长期接触油品的使用场景。腔体的侧板做了可拆卸设计，日常维护的时候拆开侧板就能接触到所有的阀组和泵体，不用把整个设备抬起来或者拆解台面，维保效率更高。底部的可调脚杯可以根据地面的平整度调整高度，哪怕是地面不平整的老旧车间，也能把设备调平，避免泵体运转的时候因为倾斜产生异响或者磨损。
