活塞发动机连杆盖结构设计

　　在往复式活塞内燃机的曲柄连杆机构中，连杆盖是承担核心载荷传递的关键配套零件，它与连杆杆身的大头端配合，共同包裹曲轴的连杆轴颈，形成完整的连杆大头回转副，是保障活塞往复运动与曲轴旋转运动可靠转换的重要结构部件。从实际装机场景来看，这类零件广泛应用于小排量乘用车汽油机、小型通用动力汽油机、摩托车发动机以及部分农用机械的动力单元中，工作过程中需要持续承受活塞做功行程传递来的爆发压力、往复惯性力以及曲轴高速旋转带来的交变载荷，其结构可靠性直接决定了动力单元的大修间隔与运行稳定性。

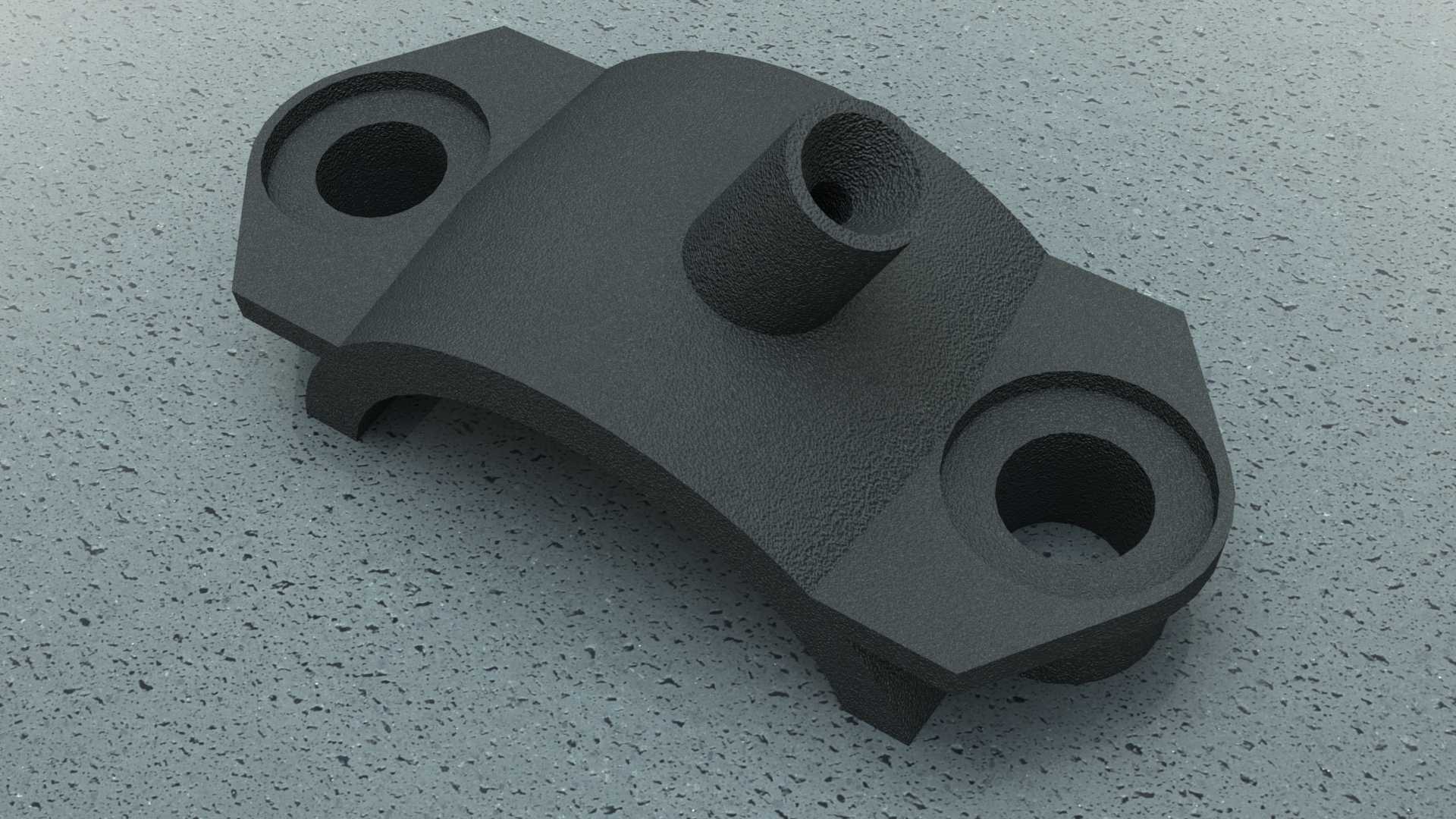

　　从功能特性层面分析，该连杆盖采用剖分式结构设计，两侧对称布置的螺栓通孔用于穿过连杆螺栓，将连杆盖与连杆杆身的大头端刚性锁紧，锁紧后内孔与轴瓦配合，为曲轴连杆轴颈提供稳定的回转支撑面；盖体上方凸起的定位油嘴结构，用于连通发动机润滑油路，将压力机油输送到连杆大头轴瓦的摩擦面，形成稳定的油膜降低摩擦损耗，同时带走摩擦产生的热量与金属磨屑，避免轴瓦出现烧蚀、抱轴等失效问题。盖体底部的弧形定位止口与连杆杆身大头端的剖分面精准贴合，保证装配后连杆大头内孔的圆度与圆柱度符合设计要求，避免螺栓锁紧后出现孔型错位，导致轴瓦配合间隙异常。

　　在设计思路上，该连杆盖没有采用多余的轻量化镂空结构，整体采用等强度过渡的块状构型，所有转角位置都设置了足够大的铸造圆角，避免应力集中导致的疲劳断裂——毕竟连杆盖承受的是高频交变载荷，应力集中位置很容易在长期运行后萌生疲劳裂纹，最终引发零件断裂的严重故障。两侧的螺栓安装凸台做了加厚处理，保证螺栓锁紧时的压紧力均匀分布在结合面上，不会出现局部压溃或者压紧力不足导致的结合面渗油、轴瓦错位问题。上方的油嘴凸台与盖体本体采用一体化铸造成型，避免了后期焊接或者压装油嘴带来的密封风险，油道内孔做了清砂与倒角处理，保证润滑油路通畅无毛刺，不会出现杂质堵塞油道的问题。

　　从安装边界与尺寸适配角度来看，该连杆盖的两个螺栓孔中心距严格匹配对应型号连杆杆身的螺栓孔位公差，装配时两个螺栓需要按照规定的扭矩与转角分步拧紧，保证结合面的压紧力均匀一致；盖体的外轮廓尺寸需要避让曲轴箱内部的周边结构，在曲轴做回转运动、连杆随活塞做往复摆动的过程中，盖体的外边缘不会与曲轴平衡块、缸体曲轴箱壁、机油泵等周边零部件发生运动干涉。内孔的直径尺寸与对应规格的连杆轴瓦外径过盈配合，装配后轴瓦不会在孔内发生转动或者轴向窜动，内孔表面的粗糙度要求控制在合理范围内，保证轴瓦与孔壁的贴合度，避免出现导热不良或者轴瓦松动的问题。盖体的轴向宽度与连杆杆身大头端的宽度保持一致，装配后不会突出连杆侧面，避免与曲轴的曲柄端面发生摩擦。

　　在实际的生产与装配环节中，这类连杆盖一般采用调质处理的中碳钢或者球墨铸铁铸造而成，毛坯成型后需要对剖分结合面、螺栓孔端面、内孔配合面进行精加工，所有加工面的形位公差都需要满足设计要求，尤其是两个螺栓孔的平行度、结合面与内孔轴线的垂直度，都会直接影响最终的装配质量与使用寿命。装配过程中需要注意剖分面的清洁度，不能残留金属切屑或者杂质，否则会导致结合面贴合不严，锁紧后内孔出现变形，引发轴瓦异常磨损。另外，连杆盖与连杆杆身是配对加工的，不同连杆的连杆盖不能互换使用，否则会导致内孔圆度超差，影响正常的回转配合。
