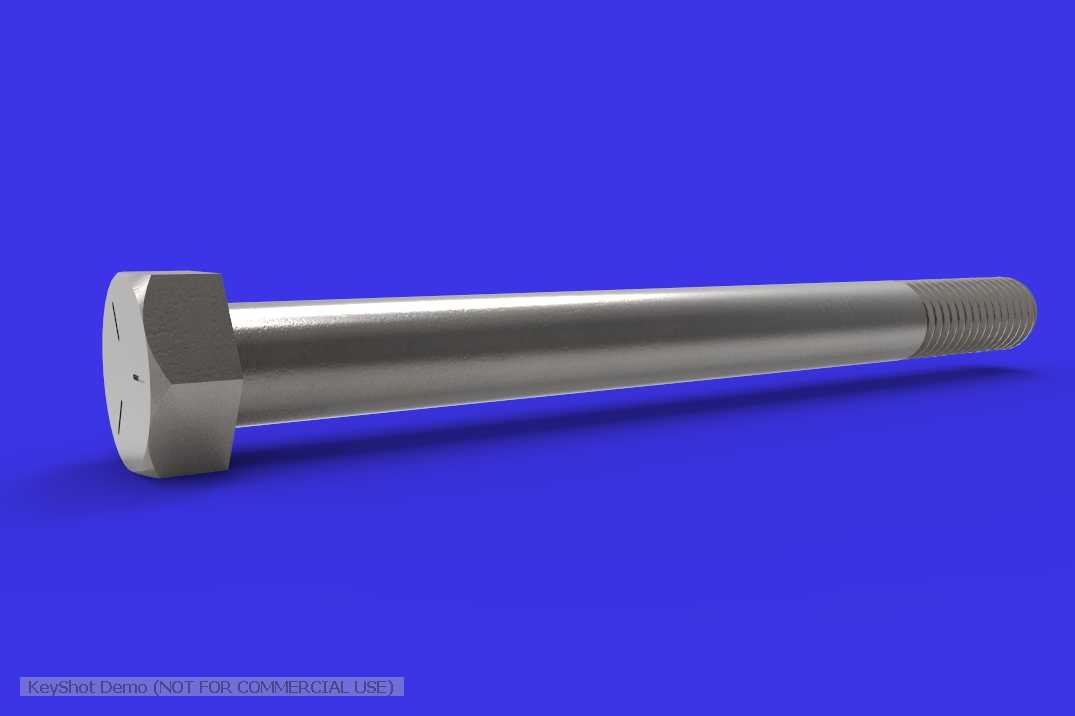

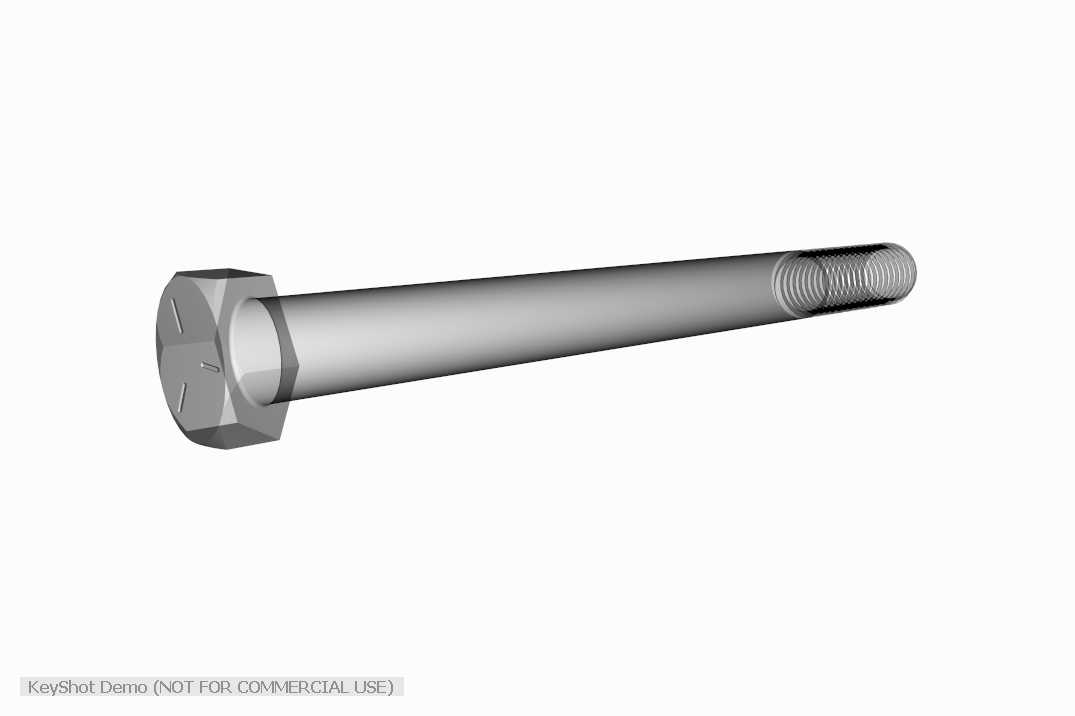

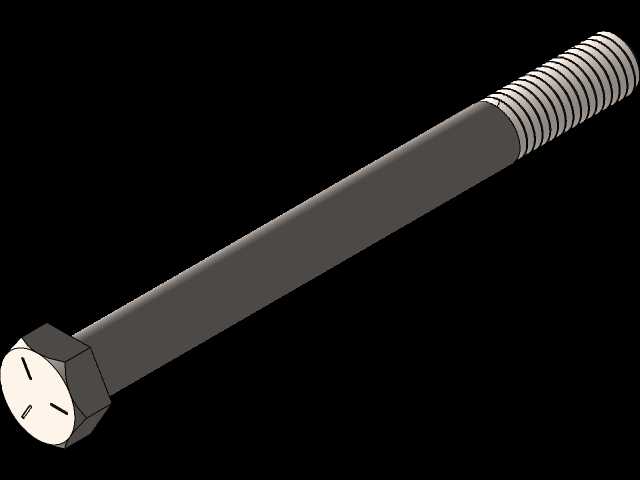

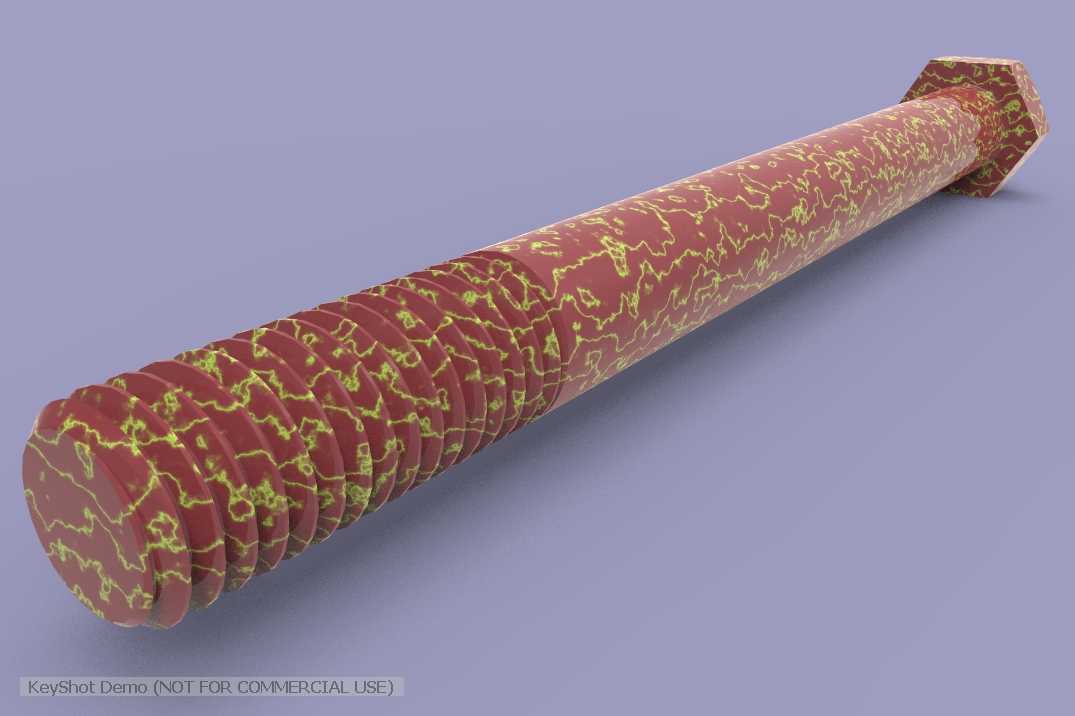

1/2英寸5级外六角1.25螺距螺栓结构

　　在重型机械装配、工装夹具搭建、液压管路固定以及常规工业设备的连接环节，这类1/2英寸规格的5级螺栓是应用频次极高的受力连接件，不同于小规格的电器固定螺丝，它的核心作用是承担中高强度的剪切与拉伸复合载荷，很多现场装配的工程师在选型时，会优先匹配对应螺距的螺纹副，避免出现乱牙、预紧力不足导致的连接松脱问题。从实际使用场景来看，这类螺栓常出现在设备机架的拼接位置、电机底座的固定点位、输送线支架的连接节点，甚至是部分农用机械、工程车辆的非核心受力总成上，它的外六角头设计适配常规的开口扳手、套筒扳手，现场拆装不需要特殊工具，维护更换的便利性很强，哪怕是没有专用工装的小型维修站点，也能完成对应的装拆操作。

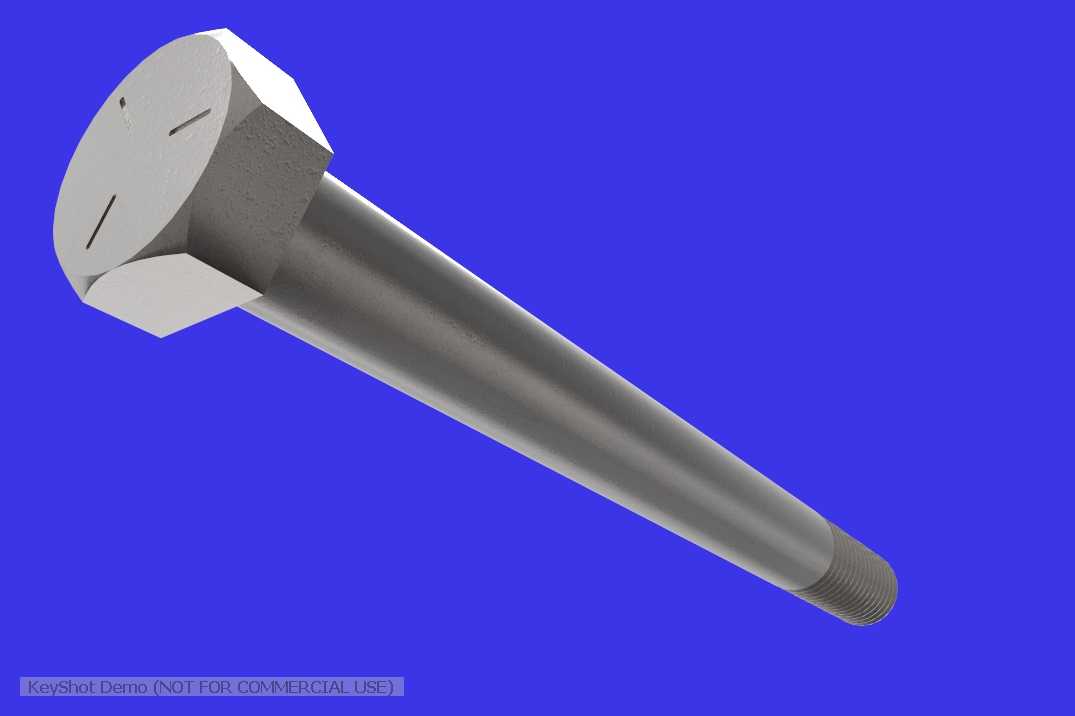

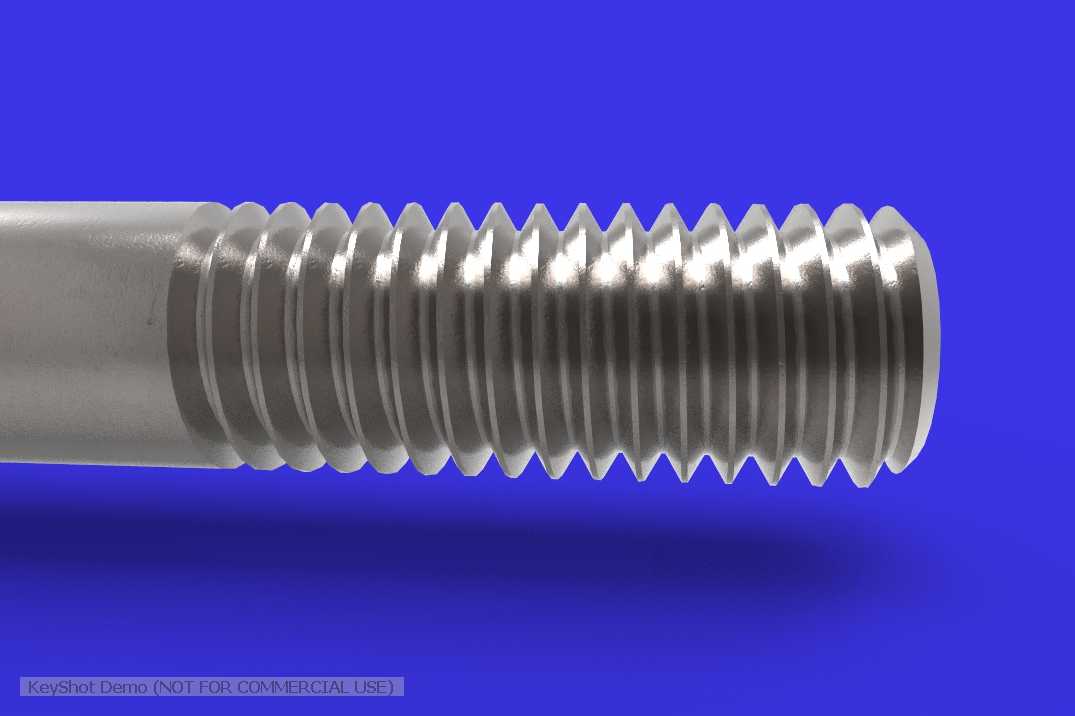

　　设计这类螺栓的三维结构时，首先要明确螺纹的成型逻辑，1.25英寸螺距的牙型要严格遵循统一螺纹的牙型角规范，牙顶与牙底的圆弧过渡不能省略，很多新手建模时容易把螺纹牙型做成尖锐的三角结构，实际生产中这种尖角既不利于滚丝加工，也会在受力时出现应力集中，大幅降低螺栓的疲劳强度，建模过程中要给牙底预留合理的圆角，匹配实际冷镦、滚丝工艺的成型特征。螺栓的杆部与六角头的衔接位置要做退刀槽与过渡圆角，这个位置是螺栓受力的薄弱区域，当连接副承受交变载荷时，直角衔接的位置很容易出现应力断裂，合理的圆角半径能分散应力传递路径，提升螺栓的整体抗疲劳性能。六角头的对边尺寸、厚度要匹配对应规格的标准公差，不能随意缩放尺寸，否则现场装配时会出现扳手卡不住、或者六角头强度不足被拧圆的问题，很多非标准件的失效问题，往往就出在这些头部尺寸的公差失控上。

　　从安装边界来看，这类螺栓的穿装孔直径要比杆部大0.2到0.5毫米，预留装配时的位置调整余量，但是间隙不能过大，否则螺栓受剪时会出现杆部弯曲、连接面错位的问题。预紧力的控制要匹配5级螺栓的强度等级，不能用过大的扭矩强行拧紧，否则会出现螺纹滑牙、杆部塑性变形的问题，也不能预紧力不足，否则设备运行过程中的振动会导致螺母逐渐松脱，引发连接失效。螺栓的外露螺纹长度要控制在2到3个螺距，过长的外露螺纹容易磕碰损伤，也会增加不必要的材料成本，过短则无法保证螺母的啮合长度，降低螺纹副的承载能力。

　　在做结构验证的时候，要重点关注螺纹啮合区域的应力分布，当螺栓承受轴向拉力时，前几牙的螺纹承担了大部分的载荷，后面的牙型受力会逐渐递减，所以建模时不需要对整段杆部都做全螺纹处理，根据实际连接的总厚度来确定螺纹段长度即可，光杆部分的直径要略大于螺纹大径，这样穿装的时候能更好的定位，也能提升杆部的抗剪切能力。很多人在做装配设计时容易忽略螺栓头部的支撑面，六角头下方的支撑面要保证足够的平面度，不能有凸起或者倾斜，否则拧紧时会出现附加的弯曲应力，导致螺栓在使用过程中出现断裂，对应的被连接件表面也要做平整处理，必要时可以增加平垫圈来分散支撑面的压力，避免拧紧时压伤被连接件的表面。

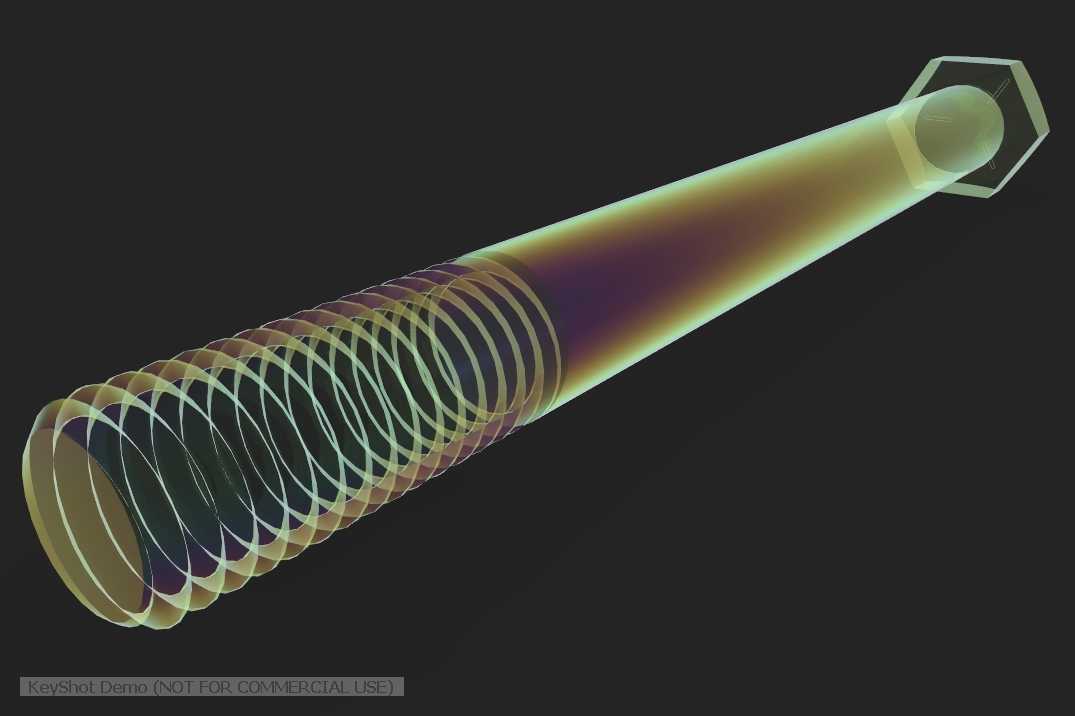

　　在渲染呈现这类零件的时候，半透明的显示方式能更清晰的展示内部螺纹的连续走向，让查看模型的人能直观看到牙型的螺旋结构，不需要做剖面就能观察到螺纹的成型规律，对于刚接触机械设计的从业者来说，这种展示方式能快速理解螺纹的螺旋升角、牙型分布特征，也能在做装配干涉检查时，快速判断螺纹副的啮合是否存在错位、干涉的问题。实际生产中这类螺栓一般采用中碳钢冷镦成型，之后经过调质处理达到5级强度的性能要求，表面处理根据使用场景的不同，可以选择发黑、镀锌等工艺，应对不同的腐蚀环境，建模时不需要把表面处理的层厚做进模型尺寸里，只要保证基础尺寸符合公差要求即可，后续的工艺余量可以在生产环节根据工艺要求调整。
