金属倒角用埋头孔加工刀具结构设计

　　在机械结构装配环节，沉头螺钉、内六角沉头螺栓的安装离不开对应规格的埋头孔加工，这类孔位的加工精度直接决定紧固件安装后能否与工件表面齐平，避免凸起干涉周边部件运动，也能减少连接位置的应力集中，提升整体结构的装配可靠性。这款埋头孔加工刀具的结构设计，完全围绕实际金属切削场景的工况需求展开，刀头部分采用锥形切削角度设计，角度参数匹配标准沉头紧固件的头部锥度，加工时可以一次走刀完成孔口倒角与沉台成型，不需要多次换刀重复定位，能有效减少工序周转带来的位置度误差。

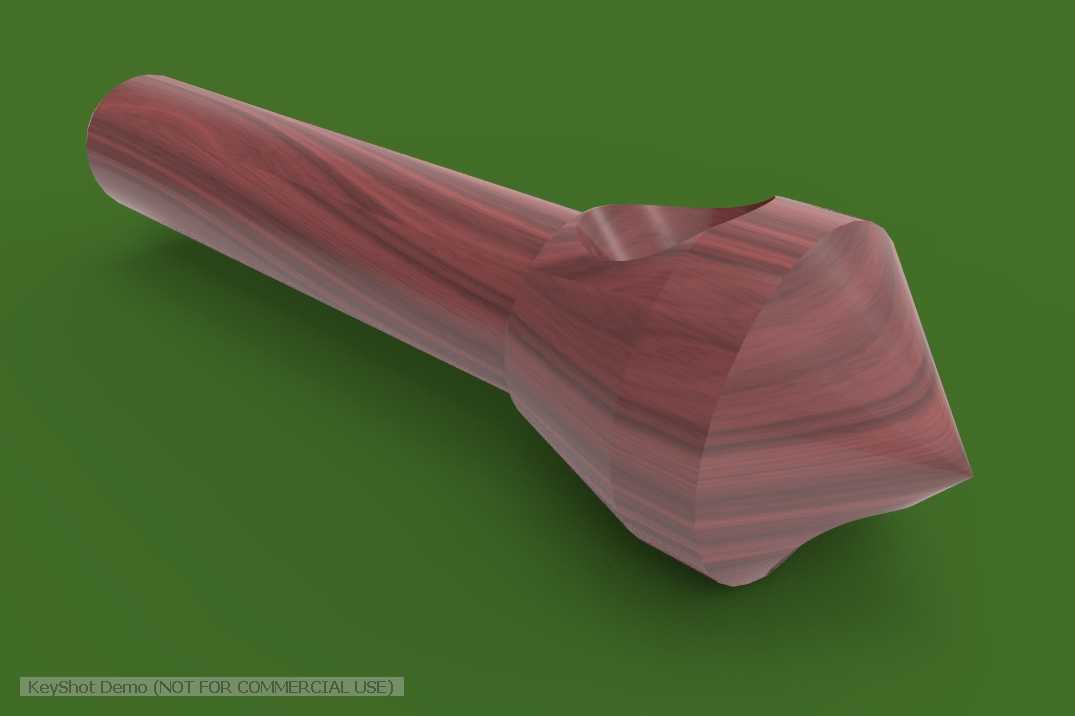

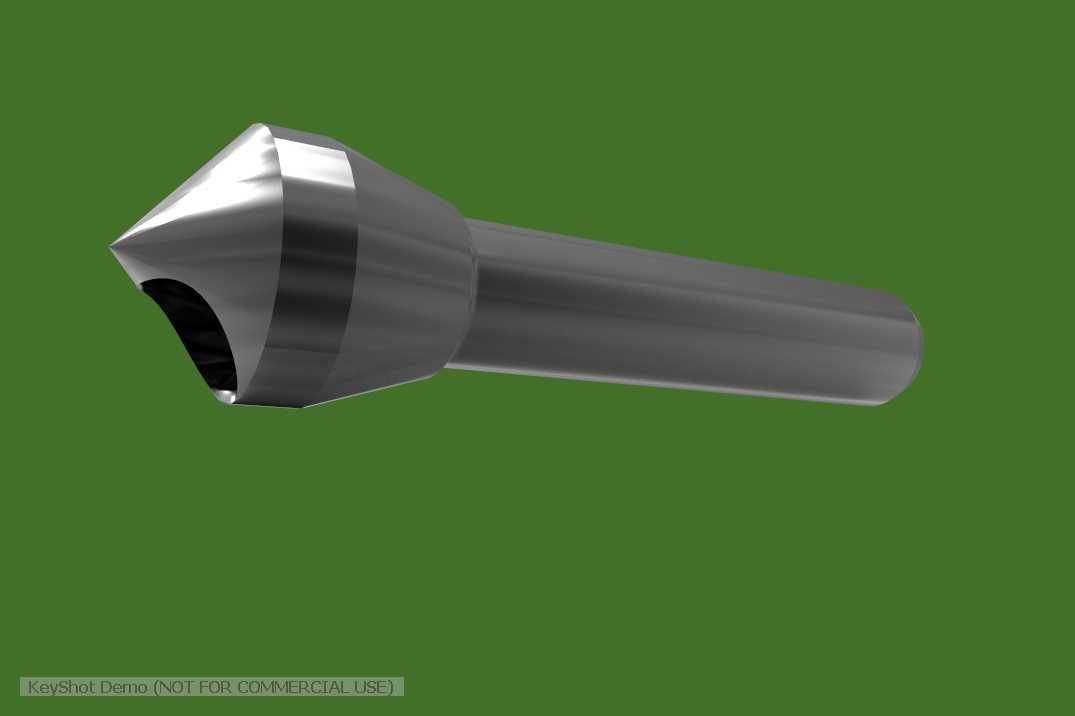

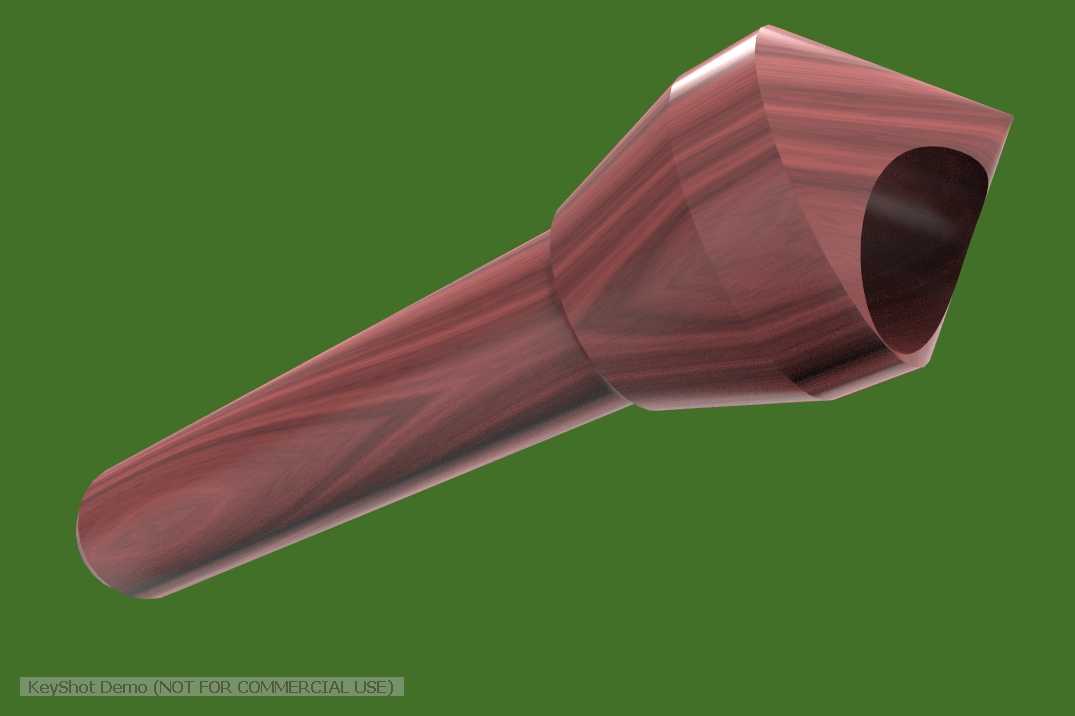

　　从结构细节来看，刀具整体分为切削工作段与装夹柄部两个核心部分，切削段的锥面分布有对应的切削刃与排屑槽，实际加工时切屑可以顺着槽型顺利排出，不会在沉孔位置堆积刮伤已加工表面，也能避免切屑卡滞导致的刀具崩刃问题。柄部采用等直径圆柱结构，适配常规钻夹头、ER弹簧夹头的装夹需求，装夹时的夹持长度有足够的设计余量，即便在高速旋转切削时也能保证足够的装夹刚性，减少刀具振颤带来的孔壁波纹、锥度不准等加工缺陷。

　　实际应用场景中，这类刀具可以覆盖普通碳钢、铝合金、铜合金等常见金属材料的沉孔加工需求，在钣金结构件、机加工零部件、模具模板的装配孔加工环节都有大量使用。设计时充分考虑了不同加工设备的适配性，不管是台式钻床、立式加工中心还是手持气动钻具，只要装夹柄径匹配都可以稳定使用。切削刃的角度经过反复校核，和GB/T标准中沉头紧固件的头部锥度完全契合，加工出的沉台可以让紧固件头部完全嵌入工件内部，安装后表面无突出，在有平面度要求的外观面、相对运动的配合面位置，这种齐平的安装效果能避免很多不必要的装配干涉问题。

　　从安装边界来看，刀具的柄部直径、切削段最大直径、整体长度都做了适配性设计，加工时需要根据待加工沉孔的规格选择对应尺寸的刀具，提前确认工件下方的避让空间，避免刀具钻透工件后损伤下方的工装夹具。加工过程中，根据不同的工件材料匹配对应的切削转速与进给量，加工铝合金等软质材料时可以适当提高转速，搭配切削液降低切削温度，能有效延长刀具使用寿命，也能获得更光滑的沉孔表面质量；加工碳钢等硬质材料时则需要适当降低进给速度，避免切削负载过大导致刀具折断。

　　在结构设计的细节考量上，刀头尖端的导向部分做了对应尺寸设计，加工时可以预先插入已经钻好的底孔中起到定位作用，不需要额外使用导向套就能保证沉孔和底孔的同轴度，减少沉孔偏心导致的紧固件安装偏斜问题。排屑槽的螺旋角度经过优化，切屑排出时不会缠绕在刀杆上，即便是连续批量加工也不需要频繁停机清理切屑，能有效提升批量加工的生产效率。刀具整体的刚性分布经过校核，切削段和柄部的过渡位置做了圆弧卸荷处理，避免应力集中导致的刀具断裂问题，在正常切削参数下可以满足长时间连续加工的强度需求。

　　日常设备维护与零部件装配的现场作业中，这类刀具也常被用于去除孔口的毛刺、飞边，相比普通的倒角工具，它的锥形导向结构可以保证倒角的均匀性，不会出现单边倒角大小不一的问题，加工后的孔口边缘光滑，没有尖锐毛刺，能避免后续装配、使用过程中毛刺脱落掉入设备内部造成的部件卡滞、磨损等隐患。在工装夹具的制作环节，这类沉孔加工也非常常见，夹具的定位板、安装板上大量使用沉头螺钉连接，使用这款刀具加工的沉孔可以保证所有紧固件安装后都不突出定位表面，不会对工件的定位精度造成干涉，保证工装的定位可靠性。
