CJMCU气压传感器模块结构设计

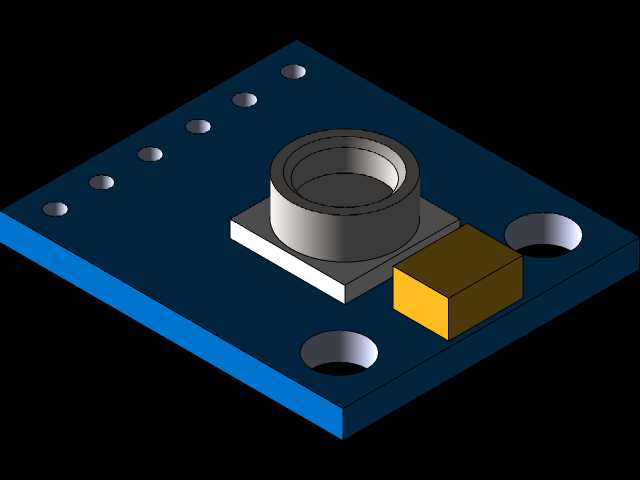

　　这款集成式气压传感模块的三维结构还原，完全围绕实际嵌入式集成场景的安装需求展开，核心采用MS5540C压阻式压力传感芯体作为检测核心，板载集成必要的信号调理外围元件，整体采用蓝色FR-4玻纤基板作为承载主体，四个角位预留标准通孔安装位，适配M2规格的紧固件安装，可直接固定在小型飞行器、便携气象检测设备、工业气路检测终端的PCB安装位上，安装孔位的中心距经过精准校核，和市面通用的小型传感模块安装孔位兼容，不需要额外设计转接结构就能完成装配。模块上的核心传感元件采用金属气嘴结构突出于基板平面，气嘴的内径、外径尺寸严格匹配常用的软气管接驳规格，检测时可直接将导压管套在气嘴上，实现密闭气路的压力采集，不需要额外设计气路转接结构，

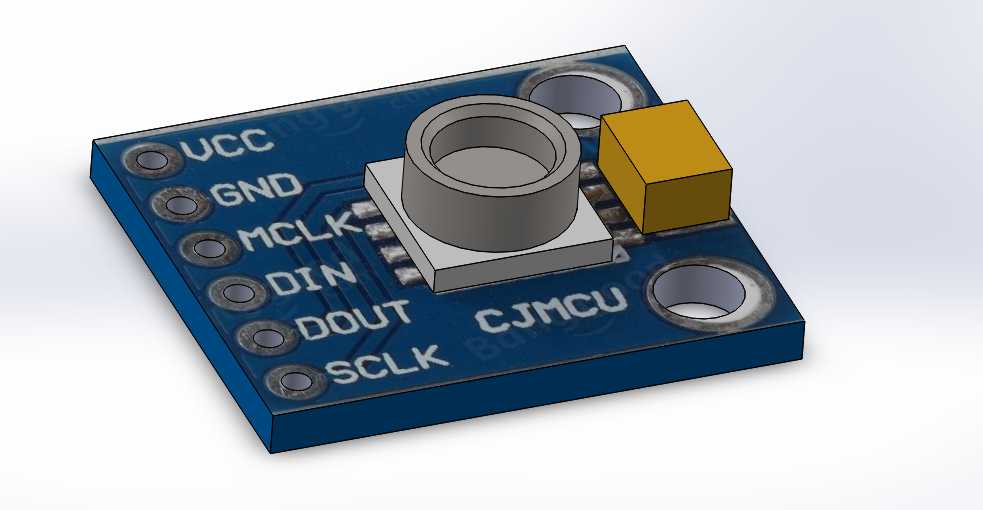

　　气嘴根部和基板之间预留了足够的焊盘空间，保证焊接强度的同时，避免导压管安装时和板上其他元件产生干涉。板上的引脚排布采用单侧直插排针布局，从气嘴侧向外依次排布UCC、GND、MCLK、DIN、DOUT、SCLK六个功能引脚，引脚间距采用标准2.54mm排针间距，既可以直接焊接在主控板上实现板载集成，也可以插接杜邦线实现飞线调试，引脚的丝印标识直接蚀刻在基板表面，装配和调试时不需要额外查阅引脚定义就能完成接线，降低接线错误的概率。板上除了核心传感芯体之外，在气嘴旁侧集成了贴片式调理元件，元件的布局避开了安装孔位和引脚焊接区域，所有元件的高度都控制在气嘴总高度以下，安装时不会因为元件突出导致模块无法贴装在安装平面上，基板边缘做了圆角处理，

　　避免装配时尖锐边角划伤操作人员或者划破相邻的导线。从实际应用场景来看，这类模块常被用在小型多旋翼无人机的高度检测环节，通过实时采集大气压力变化换算飞行高度，也可集成在便携气压检测笔、工业小型气泵的压力反馈回路里，还能用于可穿戴设备的海拔检测功能，因此结构设计上充分考虑了轻量化需求，整体基板厚度采用1.6mm标准PCB厚度，整体重量控制在极轻的水平，不会给搭载的飞行类设备带来额外的负载负担。建模过程中对每个元件的装配公差做了预留，排针引脚的焊盘尺寸、元件的贴片焊盘大小都符合实际SMT贴片加工的工艺要求，安装孔位做了金属化过环处理的结构还原，模拟实际PCB的沉铜工艺，保证安装时紧固件的压力不会损坏基板的玻纤结构。

　　气嘴部分的结构做了分层还原，底部的方形基座是传感芯体的封装底座，上部的圆柱形气嘴做了中心通孔的结构还原，完全还原实际零件的气路导通结构，在做整机结构干涉检查时，可以直接模拟导压管的装配路径，提前排查气路安装时和周边结构件的碰撞问题。模块上的丝印内容完全按照实物还原，包括引脚标识、模块型号丝印，在做整机装配的三维评审时，可以直观识别模块的安装方向，避免装反导致的引脚接线错误。从安装边界来看，模块整体的长宽尺寸适配小型设备的内部安装空间，安装时只需要在对应的安装结构上预留四个对应位置的M2螺丝柱，不需要预留额外的避让空间，因为所有元件都布置在基板的轮廓范围内，没有超出基板边缘的突出结构，垂直方向上的最高位置是气嘴顶端，在设计设备外壳时只需要在对应气嘴的位置预留导压管通过的开孔即可，不需要为其他元件预留高度空间。这类集成传感模块的结构设计核心是在保证传感功能正常实现的前提下，尽可能压缩整体体积，兼容通用的安装和接线标准，降低终端设备的结构设计难度，建模时充分还原了这些设计细节，不管是用于教学演示的结构展示，还是用于整机设备的结构装配干涉检查，都能完全匹配实际零件的尺寸和安装特性，不需要额外做尺寸修正就能直接导入装配体使用。
