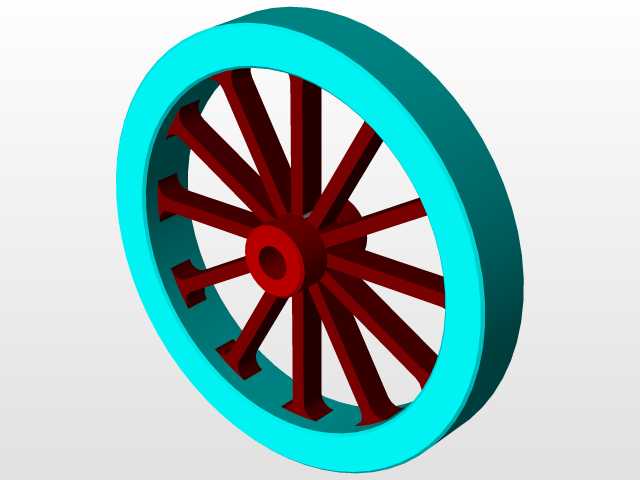

星形布局六缸往复式动力装置结构

　　这类星形排布的六缸动力结构，最早在航空活塞动力领域得到广泛应用，相较于直列、V型排布的同缸数机型，其径向对称的缸体布局能让曲轴受力更均衡，单根曲轴即可承接所有气缸的动力输出，大幅缩短动力输出端的轴向尺寸，在对径向空间容忍度高、轴向安装长度受限的动力配套场景中具备天然的结构优势。从实际应用场景来看，这类结构除了早期的轻型通航飞机动力配套外，经过参数适配调整后，也可用于小型固定式发电机组、特种作业无人平台的动力单元，部分小型农用作业机械的动力端也会采用这类布局的衍生结构，依托其紧凑的轴向尺寸，可直接将动力输出端与作业负载端对接，省去额外的传动转接结构，降低整套动力系统的装配复杂度。

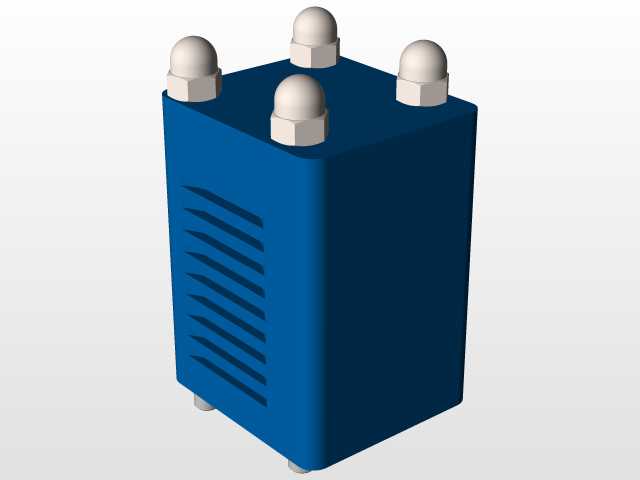

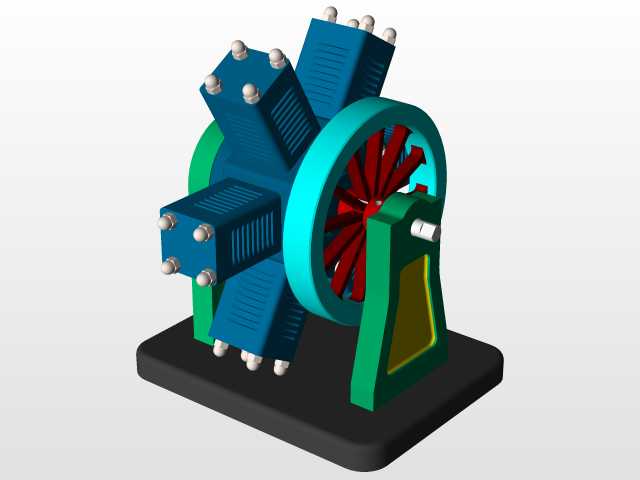

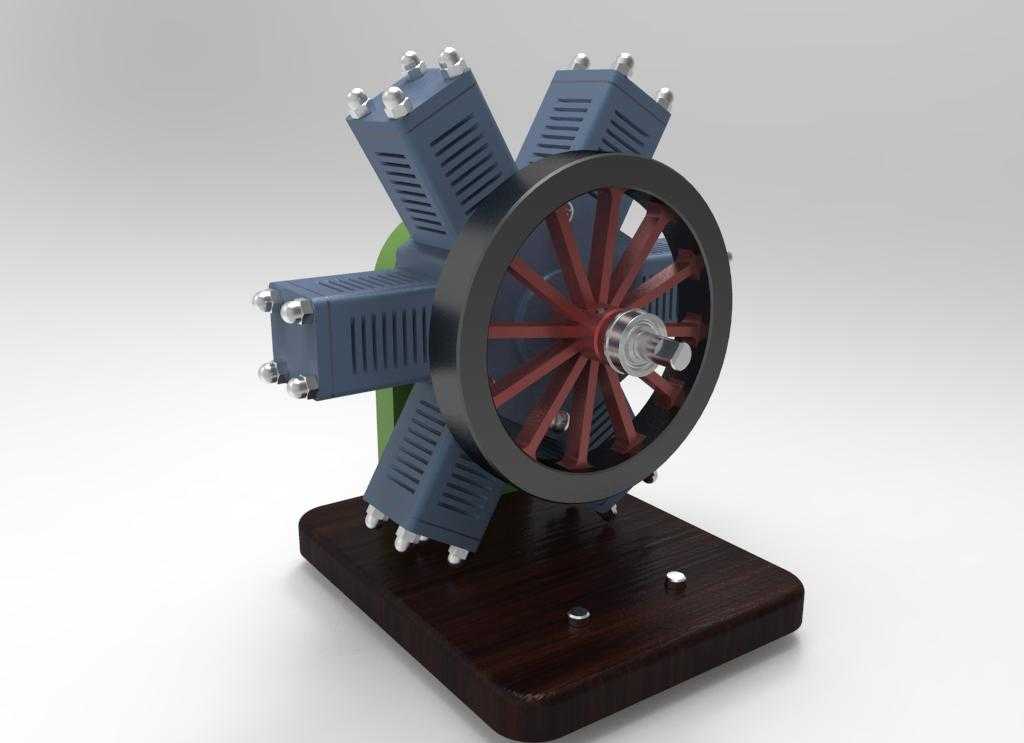

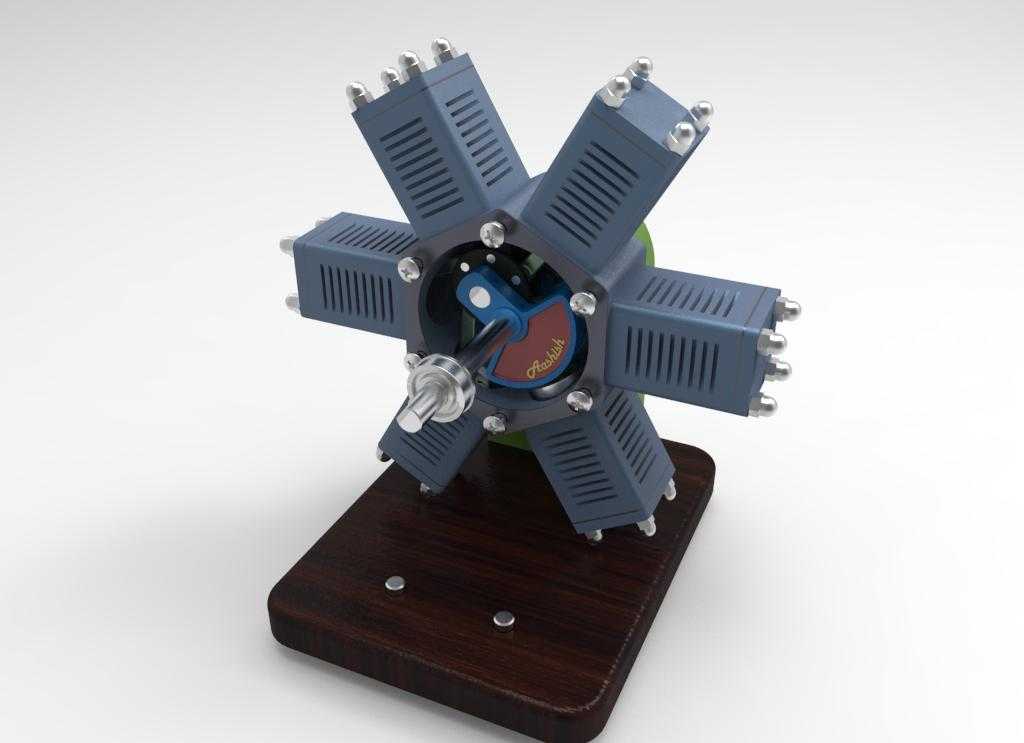

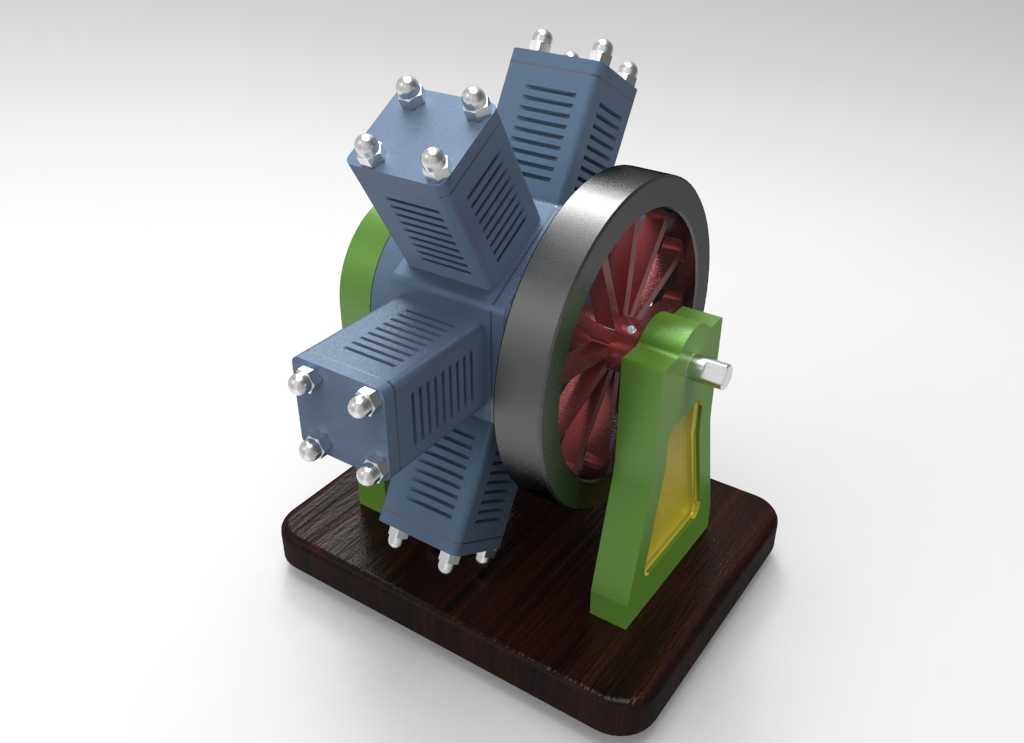

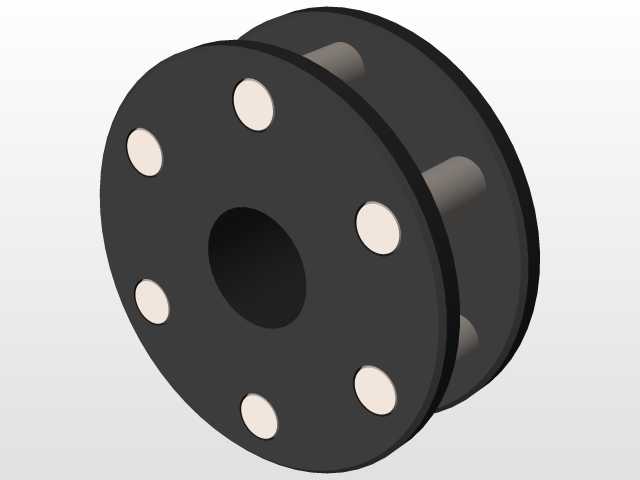

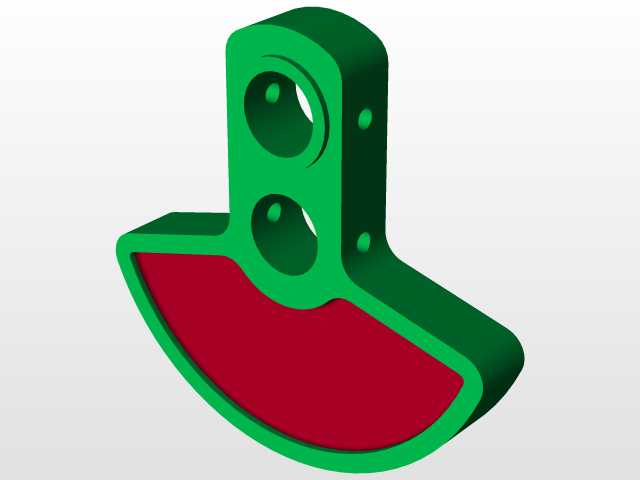

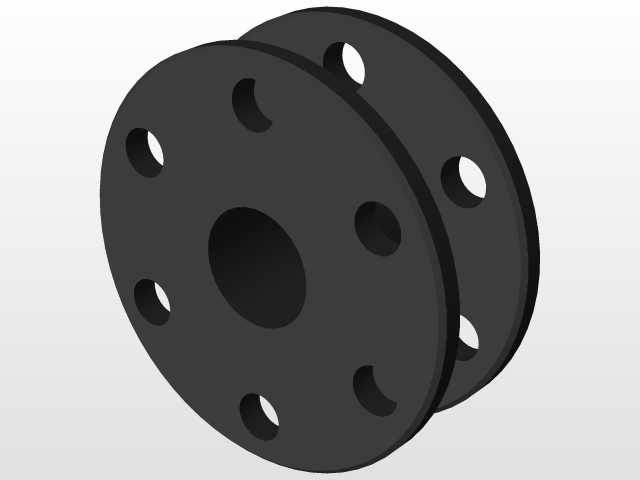

　　从功能特性来看，该六缸结构采用周向均布的排布方式，六个气缸围绕中心曲轴呈60度夹角均匀分布，每个气缸配套独立的活塞、连杆组件，所有连杆的大端共同铰接在中心曲轴的曲柄销上，不同气缸的做功行程按固定相位差依次触发，可让动力输出的扭矩波动远小于同排量的少缸机型，曲轴运转时的动平衡更容易调校，不需要额外加装大尺寸的平衡轴来抵消往复惯性力，能有效降低动力单元的整体自重。每个气缸的进排气接口、冷却流道都沿径向向外布置，风冷条件下的散热效率比直列机型更高，不需要设计复杂的串联冷却管路，在缺少液冷配套的轻量化作业场景中，风冷版本的该类结构可大幅降低配套维护的工作量。

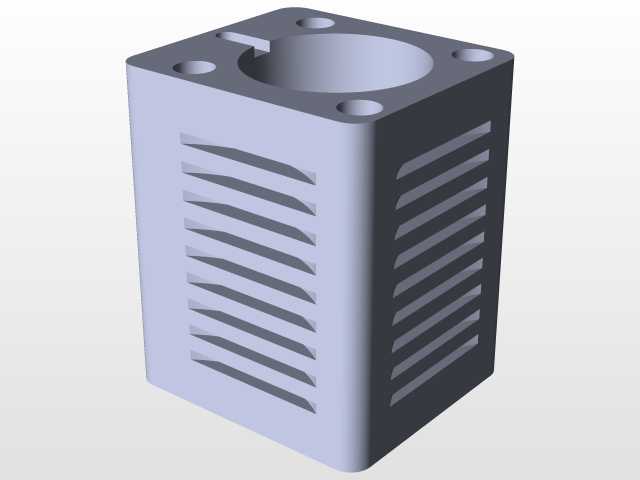

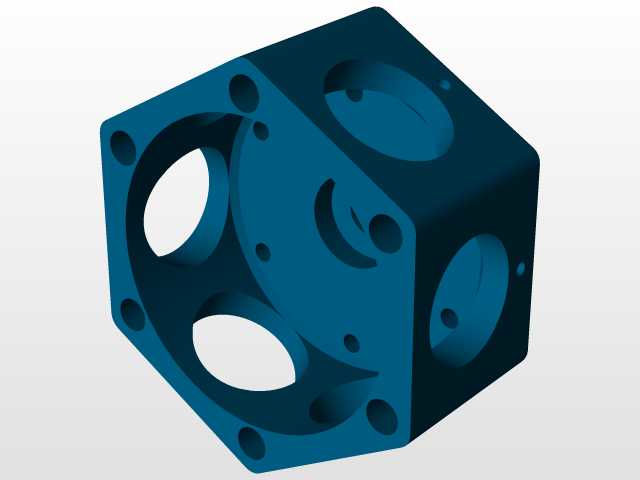

　　从设计思路层面拆解，该结构的核心设计逻辑是围绕中心曲轴做径向功能拓展，首先确定中心曲柄连杆机构的运动包络边界，再根据单缸排量需求确定气缸内径、活塞行程参数，以此反推每个气缸的径向安装位置，确保活塞运行到上止点、下止点时，所有运动部件都不会出现干涉。在缸体支撑结构的设计上，采用中心集成式的曲轴箱作为所有气缸的安装基准，每个气缸通过法兰定位结构固定在曲轴箱的径向安装面上，定位销孔的位置精度直接决定了气缸轴线与曲柄销中心的对中精度，加工时需要严格控制各安装面的角度公差，避免活塞运行过程中出现偏磨，降低密封组件的使用寿命。

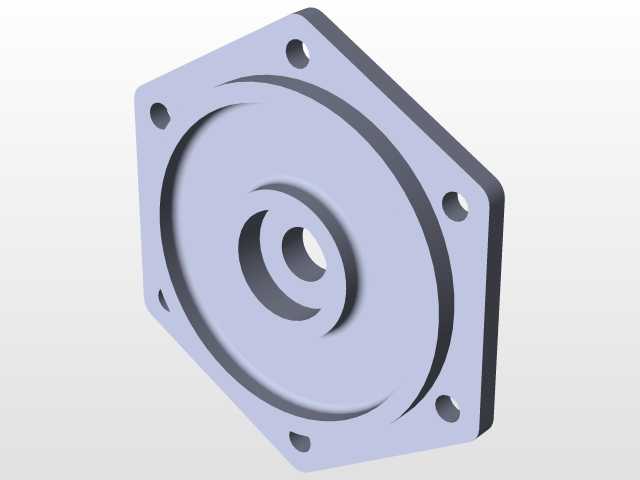

　　关于外形尺寸与安装边界，该结构的整体外轮廓呈近似圆柱形，径向最大尺寸由气缸的长度、缸体外径以及外接的附属部件尺寸决定，轴向尺寸仅覆盖曲轴箱、前后端盖以及输出轴的连接长度，安装时的固定支点通常布置在曲轴箱下方的支撑基座上，基座的安装孔位需要匹配配套设备的机架安装面，输出轴端的连接尺寸需要与负载端的输入接口做适配设计，预留足够的轴向窜动间隙，避免热态运行时的部件膨胀导致轴系卡滞。在运动部件的间隙设计上，需要考虑不同材质部件的热膨胀系数差异，活塞与气缸壁的配合间隙、连杆大端与曲柄销的配合间隙都要根据运行工况的温度区间做匹配调校，既要保证冷态启动时不会出现敲缸异响，也要保证热态运行时运动副不会出现过度磨损。

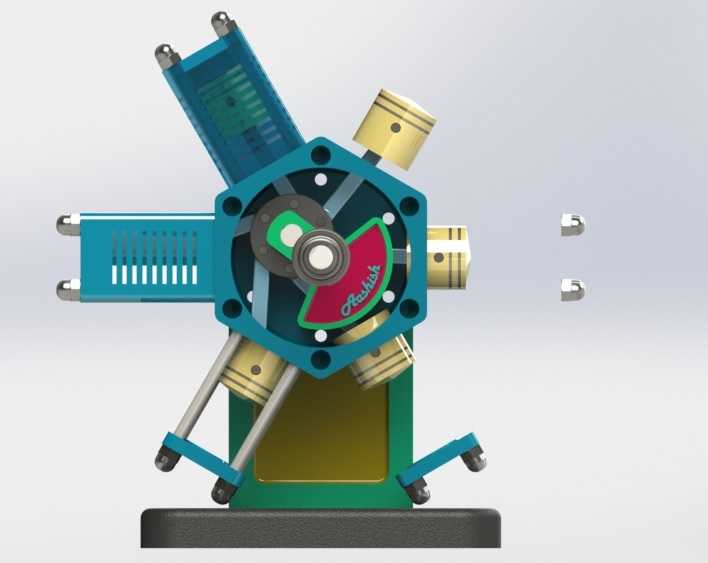

　　在实际建模过程中，需要先完成曲柄连杆机构的运动仿真验证，确认六个活塞在全行程运动过程中，连杆之间、连杆与曲轴箱内壁之间不存在运动干涉，再依次完成气缸体、缸盖、冷却散热结构、支撑基座的细节设计，所有密封沟槽的尺寸、紧固件的规格都要符合对应标准件的选型要求，避免出现非标件过多导致的加工、装配难度提升。这类结构的动画演示可直观展示不同气缸的活塞运动相位差、做功行程的触发顺序，帮助设计人员快速理解曲柄连杆机构的运动逻辑，也可作为动力原理教学的直观演示载体，让初学者快速掌握径向多缸动力装置的动力传递路径。
