摩托车内燃动力总成结构展示

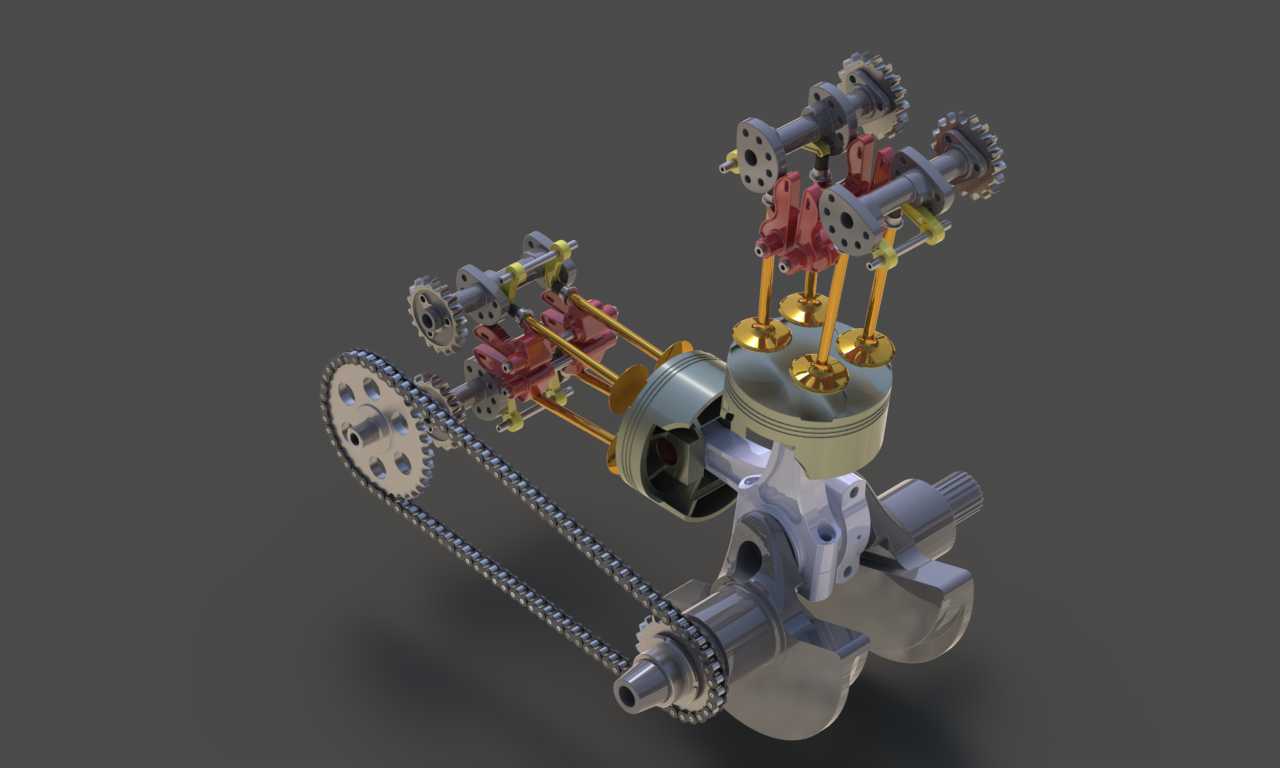

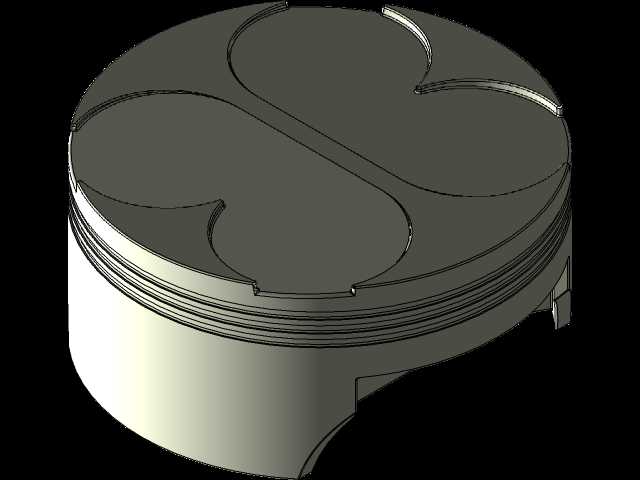

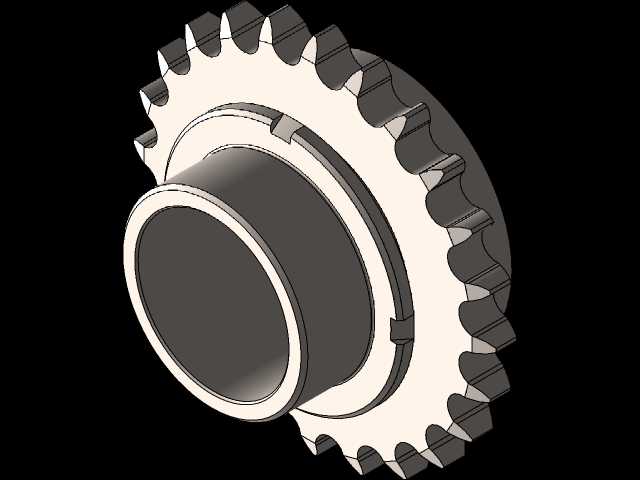

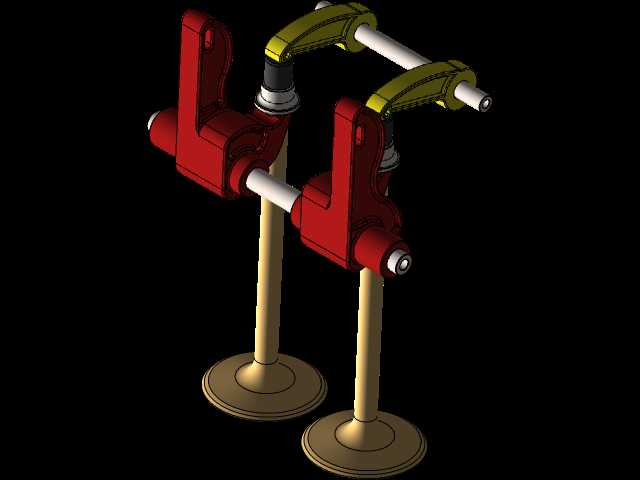

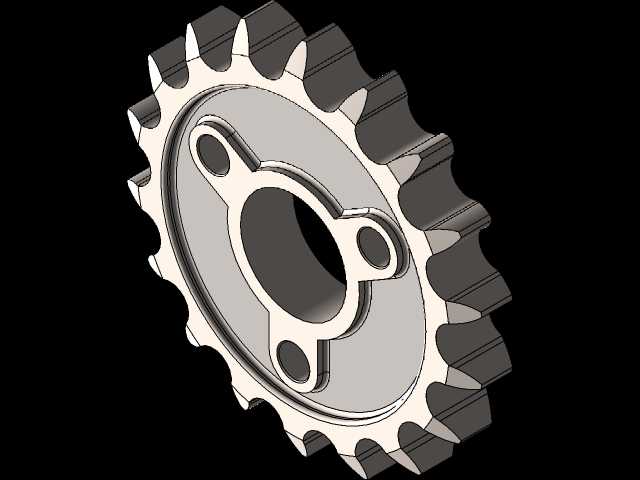

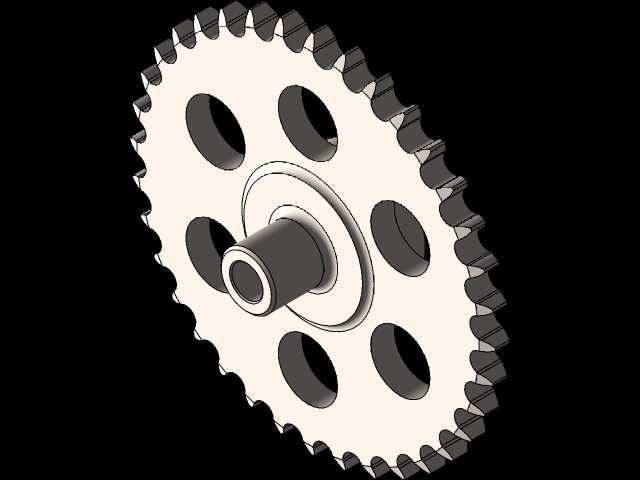

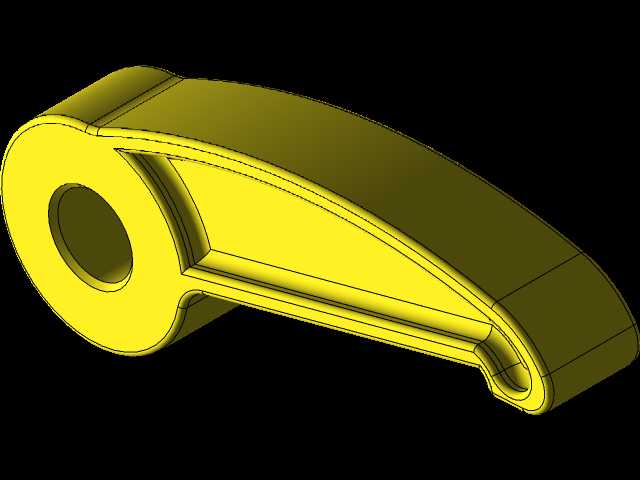

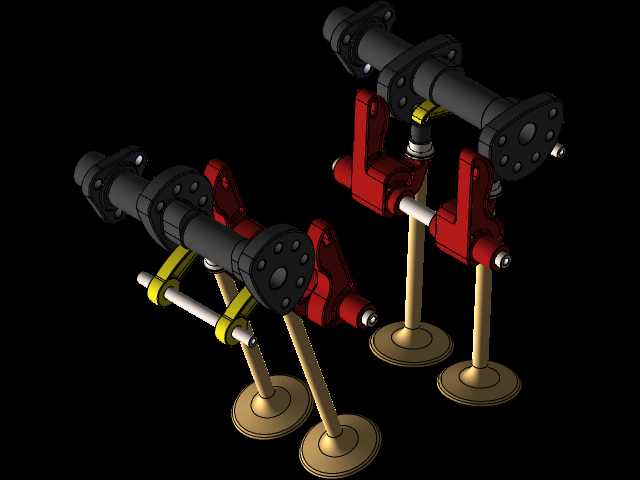

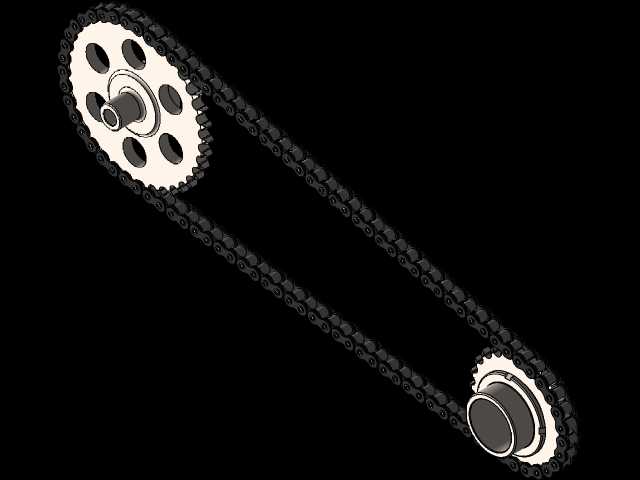

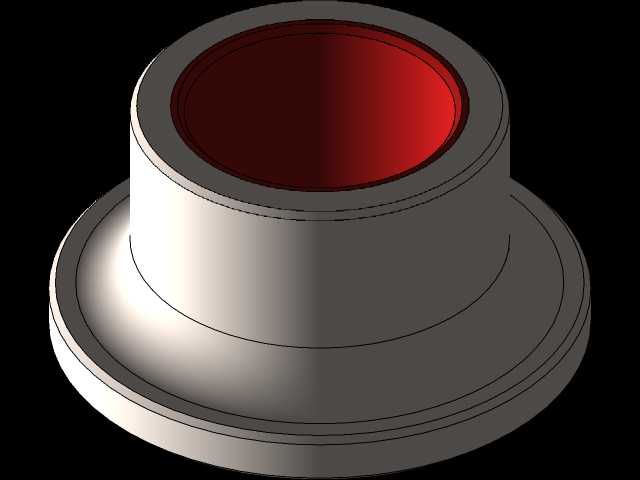

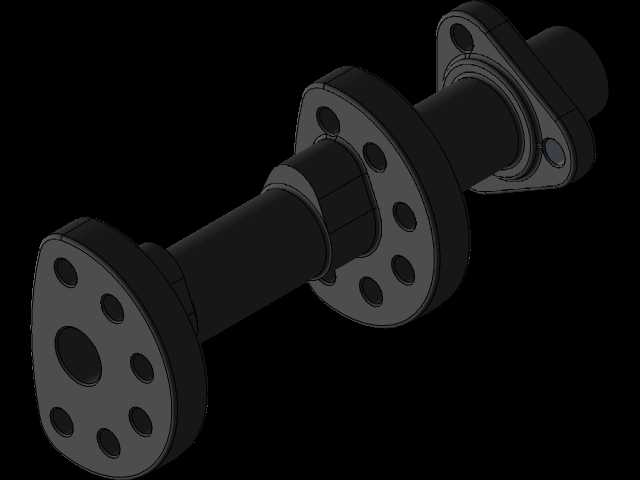

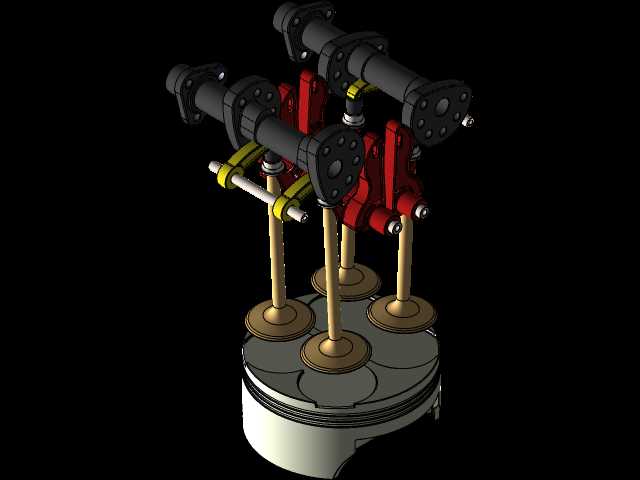

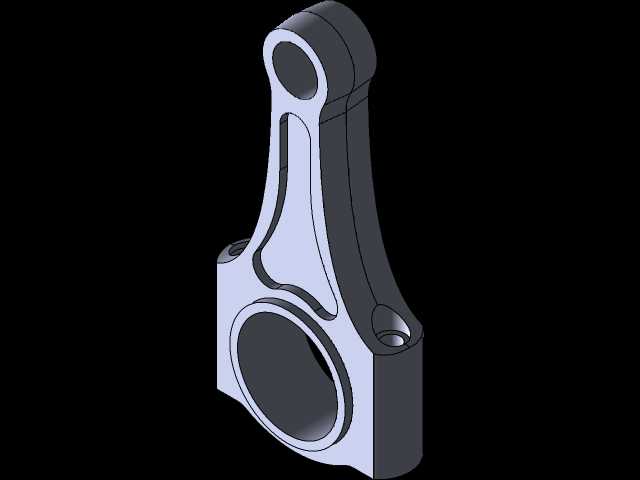

这套动力结构的核心做功单元采用往复活塞式布局，燃烧室与活塞顶面的配合间隙按照量产机型的常规压缩比区间设定，活塞环槽的位置、气环油环的排布完全遵循成熟机型的设计逻辑，活塞销与连杆小头的配合采用全浮式设计，可在工作温度变化时自动适配间隙，避免出现卡滞或异响问题。曲轴部分采用整体式锻造结构的设计思路，曲柄臂的配重块经过动平衡校准，可抵消活塞往复运动产生的一阶惯性力，主轴颈与连杆轴颈的圆角过渡位置做了强化处理，能承受高转速下的交变载荷冲击，曲轴输出端集成的链轮直接匹配正时传动与动力输出链条，链节的啮合齿形按照标准滚子链参数设计，传动过程中可保证配气相位的精准度，不会出现跳齿导致的气门碰撞活塞故障。配气机构采用顶置气门布局，每缸对应进排气两个气门，气门弹簧的刚度参数匹配发动机额定转速下的气门闭合速度，避免出现高速气门漂浮现象，凸轮轴通过正时链条与曲轴联动，凸轮型线的升程曲线兼顾了低速扭矩输出与高速进气效率，摇臂的铰接点位置设置了耐磨衬套，可降低长期运转后的磨损量，保证气门间隙的稳定性。从安装边界来看，整套动力总成的曲轴箱安装孔位按照常规跨骑式摩托车的车架悬挂点位置设计，安装面的平面度公差控制在0.05mm以内，可保证与车架连接后的刚性，避免出现共振问题；气缸体的散热鳍片排布角度兼顾了行驶过程中的迎风面积，自然风冷状态下即可满足常规工况的散热需求，不需要额外加装水冷管路与散热组件，能简化整车的布局结构。在实际应用场景中，这类动力结构广泛适配中小排量的通勤类摩托车、越野摩托以及小型全地形车，动力输出特性偏向中低转速区间的扭矩释放，在城市通勤的频繁启停工况下，能保证足够的起步加速能力，同时结构简单可靠，维护成本较低，不需要复杂的电控系统即可正常运转，对于维修网点的技术要求不高，适配广大乡镇地区的使用场景。设计过程中充分考虑了零部件的通用化属性，大部分紧固件、密封件都采用摩托车行业的通用标准件，后期维护更换时不需要采购特殊定制配件，可大幅降低用户的使用成本；各运动副的润滑路径采用压力润滑与飞溅润滑结合的方式，曲轴箱内的机油泵可将机油泵送到主轴颈、连杆轴颈等高速重载位置，气缸壁、配气机构的摇臂、凸轮表面则通过曲轴运转带起的飞溅机油实现润滑，不需要额外设置复杂的润滑油路，可降低缸体、缸盖的铸造加工难度。从结构细节来看，正时链条的张紧机构采用自动张紧设计，可随着链条的磨损自动补偿张紧度，不需要用户定期手动调整张紧行程，能减少日常维护的工作量；气门室盖与缸盖的结合面采用密封胶条密封，可避免高温状态下出现机油渗漏问题，火花塞的安装位置位于燃烧室中心，可保证点火时火焰传播距离最短，提升燃烧效率，降低爆震发生的概率。整套结构的传动输出端设置了初级减速齿轮，可将曲轴的高转速降低后传递到离合器与变速箱，匹配整车的行驶速度需求，初级减速齿轮的齿形采用斜齿设计，可降低传动过程中的噪音，提升运转平顺性。
