汽油机用活塞结构三维设计模型

　　在往复式动力设备的核心运动副设计中，活塞是直接决定整机做功效率、密封可靠性与运行寿命的关键零件，本次建模的汽油机活塞，主要适配小排量单缸汽油机的应用场景，覆盖通用小型动力设备、园林机械、小型发电机组等常见配套领域，这类设备普遍要求活塞在高温、高压、高速往复运动的工况下保持稳定的工作状态，同时兼顾轻量化与结构强度的平衡。从实际功能来看，活塞需要承接燃烧室内燃气爆炸产生的推力，通过活塞销将作用力传递给连杆，最终带动曲轴完成旋转运动输出动力，同时还要配合活塞环完成燃烧室的密封，阻隔高温燃气窜入曲轴箱，同时将活塞顶部吸收的大部分热量通过活塞环传导到气缸壁，经由冷却系统带走，避免零件过热失效。设计过程中首先要明确活塞的外形尺寸与安装边界，

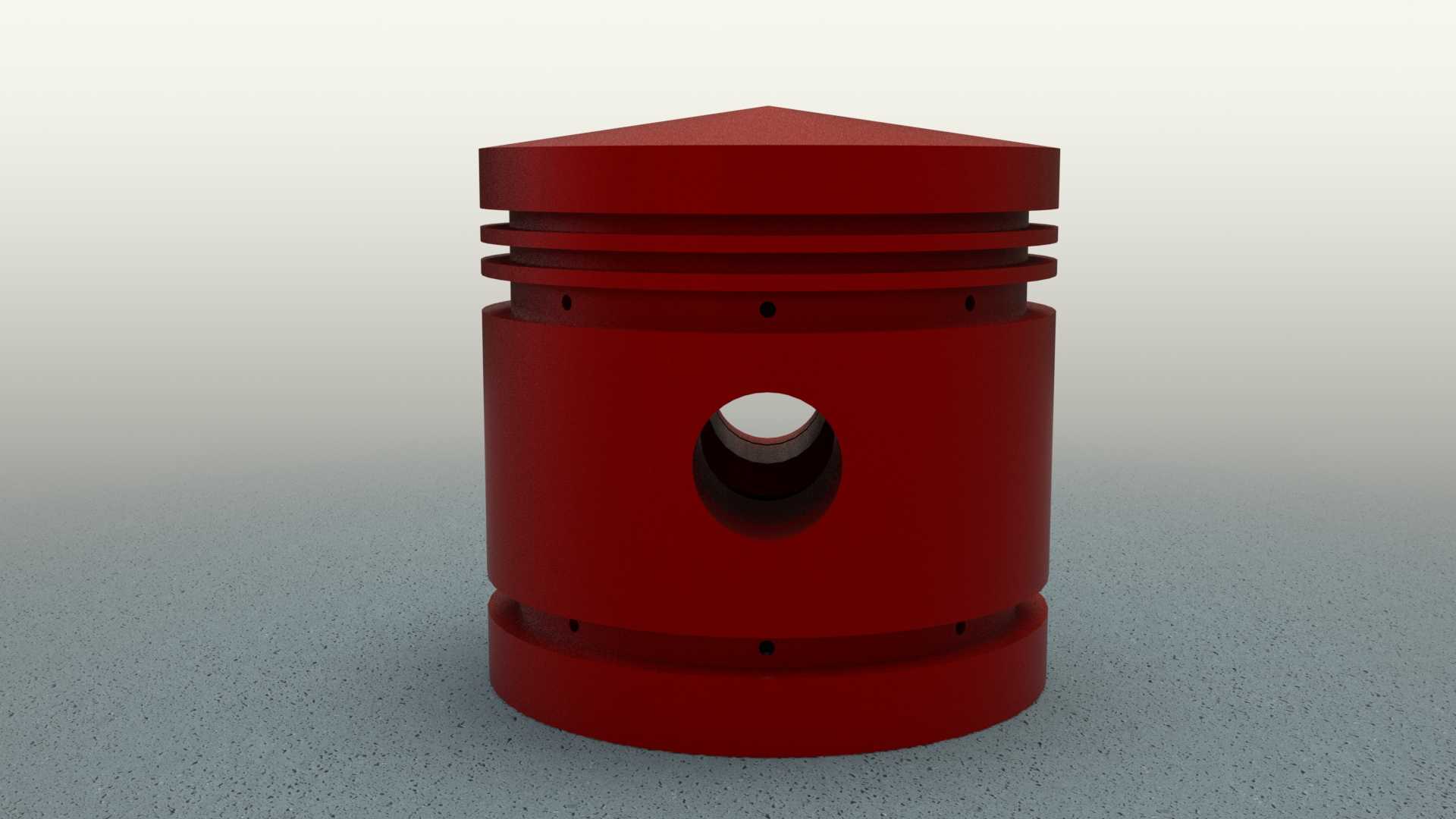

　　活塞头部采用锥顶结构，这种结构可以适配汽油机燃烧室的挤流设计，优化燃烧过程中的气流组织，提升混合气燃烧效率，头部设置的多道环槽分别对应气环与油环的安装位置，环槽的宽度、深度公差直接决定活塞环的密封与刮油效果，建模时需要严格保证环槽侧面的平面度与槽底的同轴度，避免出现活塞环卡滞、密封失效的问题。活塞销座部分采用加厚的加强结构，因为活塞销传递的交变冲击力会在销座位置产生较大的应力集中，设计时在销孔与活塞本体的过渡位置设置了圆角过渡，降低应力集中系数，避免长期交变载荷下出现疲劳裂纹，销孔的内径尺寸需要与活塞销保持合理的配合间隙，既要保证运动过程中不会出现卡滞，也要避免间隙过大产生敲击异响。活塞裙部作为活塞在气缸内的导向部分，

　　建模时考虑到热膨胀的影响，裙部的型线采用了微椭圆设计，在活塞工作受热膨胀后，裙部可以保持接近正圆的形态与气缸壁贴合，既保证导向精度，也避免冷态间隙过大产生敲缸，同时裙部表面的结构设计预留了润滑油膜的附着空间，减少往复运动过程中的摩擦阻力。从安装边界来看，活塞的外径尺寸需要与对应气缸的内径保持规定的配缸间隙，活塞的总长度需要满足曲轴运动到上下止点时，活塞不会与气缸盖、曲轴平衡块发生运动干涉，活塞销孔的中心高度直接决定发动机的压缩比参数，建模时需要严格控制销孔中心到活塞顶部的尺寸公差，避免压缩比偏差影响整机动力输出与燃烧稳定性。在结构细节处理上，活塞头部的环岸高度经过校核，能够承受燃气爆发压力带来的冲击载荷，不会出现环岸断裂的失效问题，

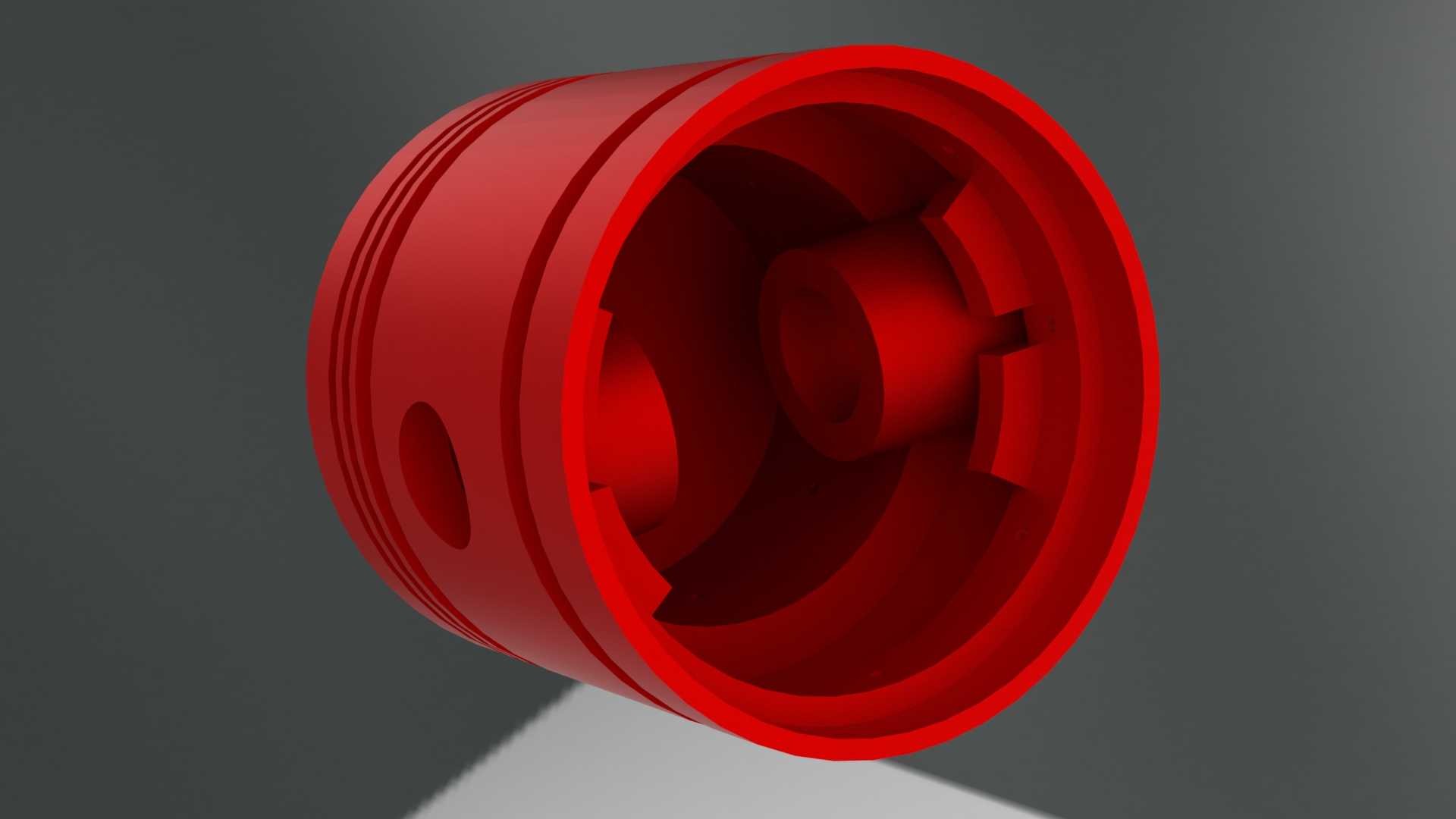

　　活塞内部的减重腔设计在保证结构强度的前提下尽可能降低活塞整体重量，减少往复运动产生的惯性力，降低曲轴连杆机构的负载，提升整机的运行平顺性。这类活塞模型在结构设计阶段，可以直接用于运动干涉仿真、热力学仿真与结构强度有限元分析，提前验证不同工况下活塞的变形量、应力分布与温度场分布，为后续的零件加工、工艺选型提供准确的三维数据支撑，也可以作为教学演示模型，直观展示往复式动力设备核心运动部件的结构组成与装配关系。
