内燃机用多拐曲轴结构三维建模

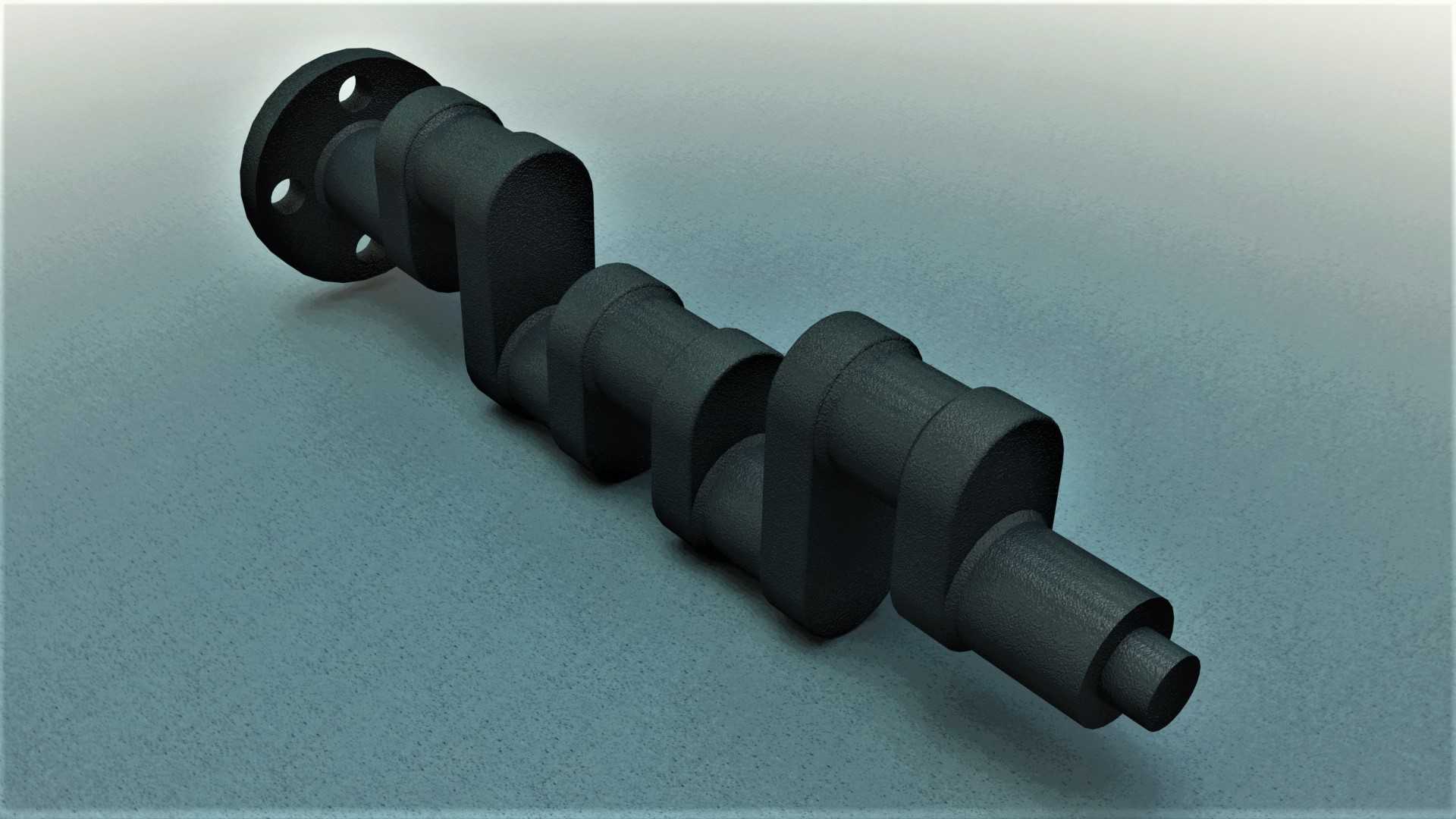

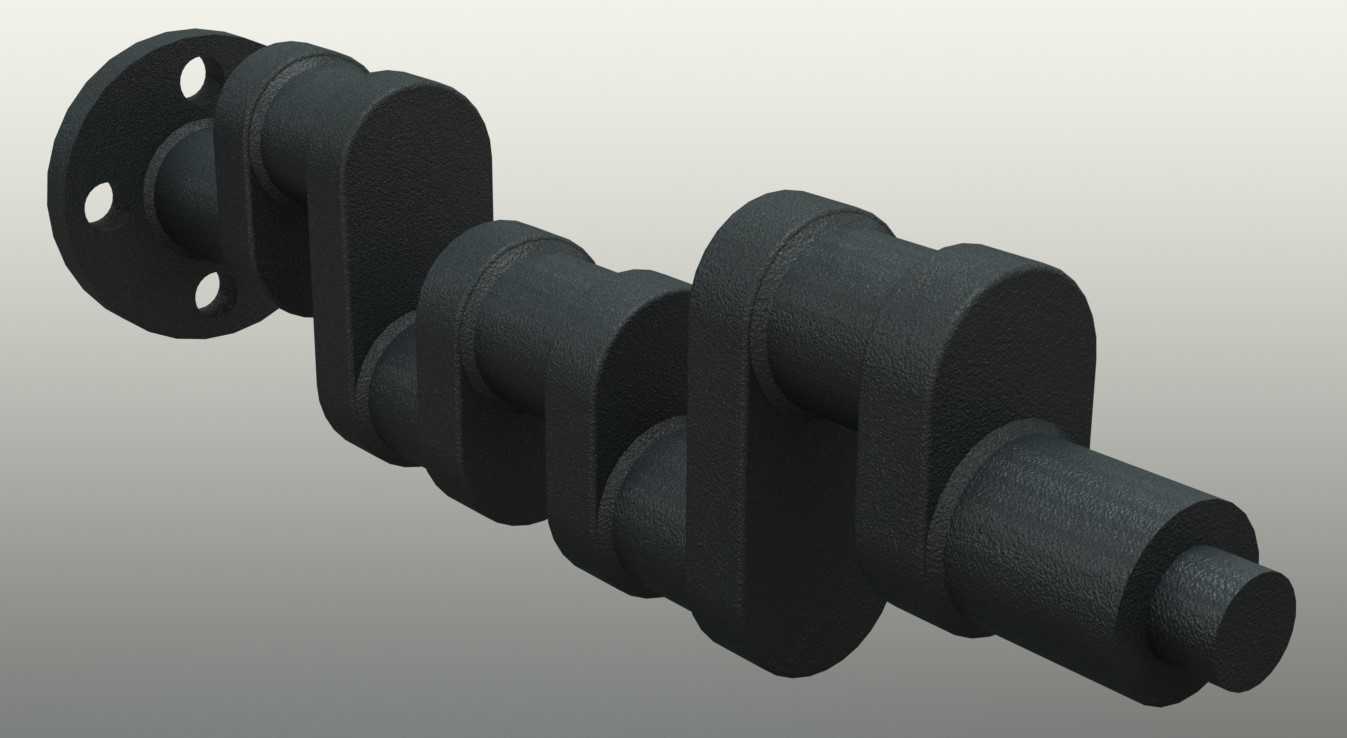

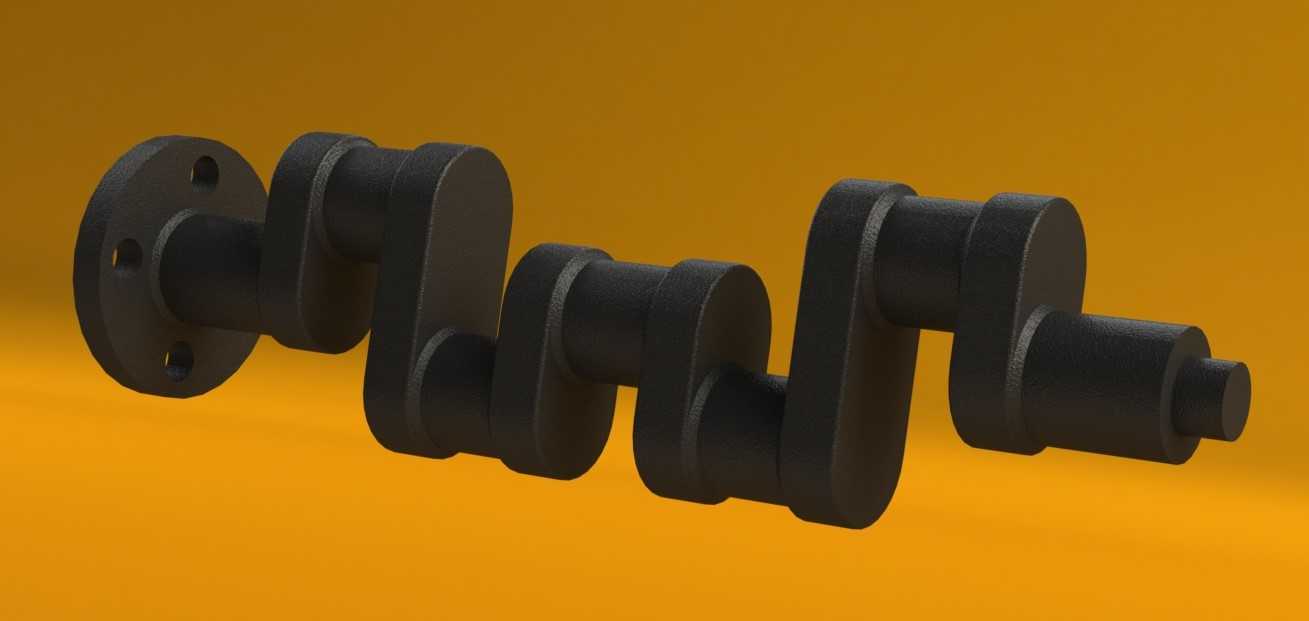

　　建模时需要先确定各主轴颈的同轴度基准，所有主轴颈的公共轴线就是曲轴的旋转中心，再根据发火间隔角均匀布置各曲柄销的周向位置，三拐曲轴通常采用120度的周向夹角来保证做功间隔均匀，降低运转时的扭矩波动。从结构细节来看，模型还原了曲轴输入端的法兰结构，这个法兰是用来安装飞轮或者动力输出联轴器的，法兰端面上的螺栓孔位置需要和飞轮的安装孔位严格对应，做装配校核时要注意螺栓孔的分布圆直径不能和后端密封结构的安装边界产生干涉，输入端的轴颈位置还要预留油封的安装位，轴颈的表面粗糙度、圆柱度要求在实际加工中都属于高精度等级，建模时虽然不用标注粗糙度，但轴颈的直径尺寸要和标准轴瓦的内径参数匹配，保留合理的配合间隙。曲柄臂的结构设计上，在往复式内燃机的动力传递链路里，曲轴是承担运动形式转换的核心承载部件，日常做动力总成选型、逆向测绘或者教学演示建模时，这类多拐曲轴的结构细节往往是最容易被忽略的部分。从实际装机场景来看，这类三拐结构的曲轴多用于小排量直列三缸内燃机，常见于经济型乘用车、小型农用动力机械、通用汽油发电机组这类设备上，它的核心作用是把活塞连杆组传递来的往复直线推力，通过曲柄销的偏心布置转化为绕主轴颈轴线的旋转扭矩，最终向外输出动力驱动负载，同时还要带动内燃机自身的配气机构、机油泵、水泵等附属部件运转。做这个模型的结构设计时，首先要敲定的是主轴颈与曲柄销的偏心距，这个参数直接决定了活塞的行程长度，和整机的排量、压缩比参数直接挂钩，

　　模型采用了椭圆形的截面过渡，而不是直角连接，这是因为曲轴运转时曲柄臂和主轴颈、曲柄销的连接位置是应力集中的高发区域，采用大圆角过渡可以有效分散交变载荷带来的应力集中，避免长期运转出现疲劳断裂，实际工程中这个位置的圆角滚压工艺也是提升曲轴疲劳强度的关键工序，建模时特意保留了过渡圆角的结构，没有做简化处理，方便后续做有限元应力分析时能得到更贴近实际的计算结果。输出端的轴颈结构做了阶梯式设计，最外端的小直径轴段是用来安装驱动齿轮、皮带轮的，轴段上预留的键槽位置要和传动件的键槽尺寸对应，保证扭矩传递的可靠性，安装时要注意这个轴段的轴向定位尺寸，避免皮带轮或者齿轮出现轴向窜动，影响附属部件的传动精度。从安装边界来看，

　　整个曲轴的轴向长度需要和气缸体的曲轴箱内腔长度匹配，各主轴颈的位置要和缸体上的主轴承座孔一一对应，曲柄销的轴向位置要和对应气缸的连杆中心平面对齐，避免连杆工作时出现偏磨，曲柄旋转时的最大回转半径不能和曲轴箱的内壁产生干涉，要预留足够的间隙保证运转时不会出现碰擦，同时还要给连杆大头的运动留出足够的空间。做这类轴类零件建模时，很多新手容易忽略平衡块的结构，这个模型里的曲柄臂本身就集成了平衡重的结构，用来平衡曲柄销和连杆大头旋转时产生的离心力，以及活塞往复运动产生的一阶、二阶惯性力，平衡重的扇形轮廓是根据不平衡量的计算结果设计的，建模时要保证平衡重的质心位置偏离主轴颈轴线的方向和曲柄销的方向相反，才能起到有效的平衡作用，

　　降低整机运转时的振动水平。从实际使用的角度来说，曲轴的润滑通道也是结构设计的重点，虽然这个外观模型没有做出内部的油道结构，但实际产品中会在主轴颈和曲柄销之间钻斜向的油道，把主轴承供给的压力机油引导到连杆轴承位置，保证摩擦副的润滑，建模时如果要做剖视结构或者工艺分析，就需要在对应位置预留油道的建模空间，油道的孔径通常在5-8mm之间，油道的转角位置也要做圆角过渡，避免应力集中。在做装配仿真的时候，曲轴的轴向定位通常靠中间位置的止推片来实现，建模时对应主轴颈的两侧要留出止推片的安装间隙，保证曲轴受热膨胀时有足够的轴向伸缩空间，同时又不会出现过大的轴向窜动。这类曲轴的材质通常采用球墨铸铁或者锻钢制作，小排量动力机型多用球墨铸铁来控制成本，高负荷的柴油机则会采用锻钢材质来提升强度，不同材质对应的结构圆角、壁厚参数会有细微差异，但整体的结构逻辑是一致的。
