离心式鼓风机蜗壳安装支座结构

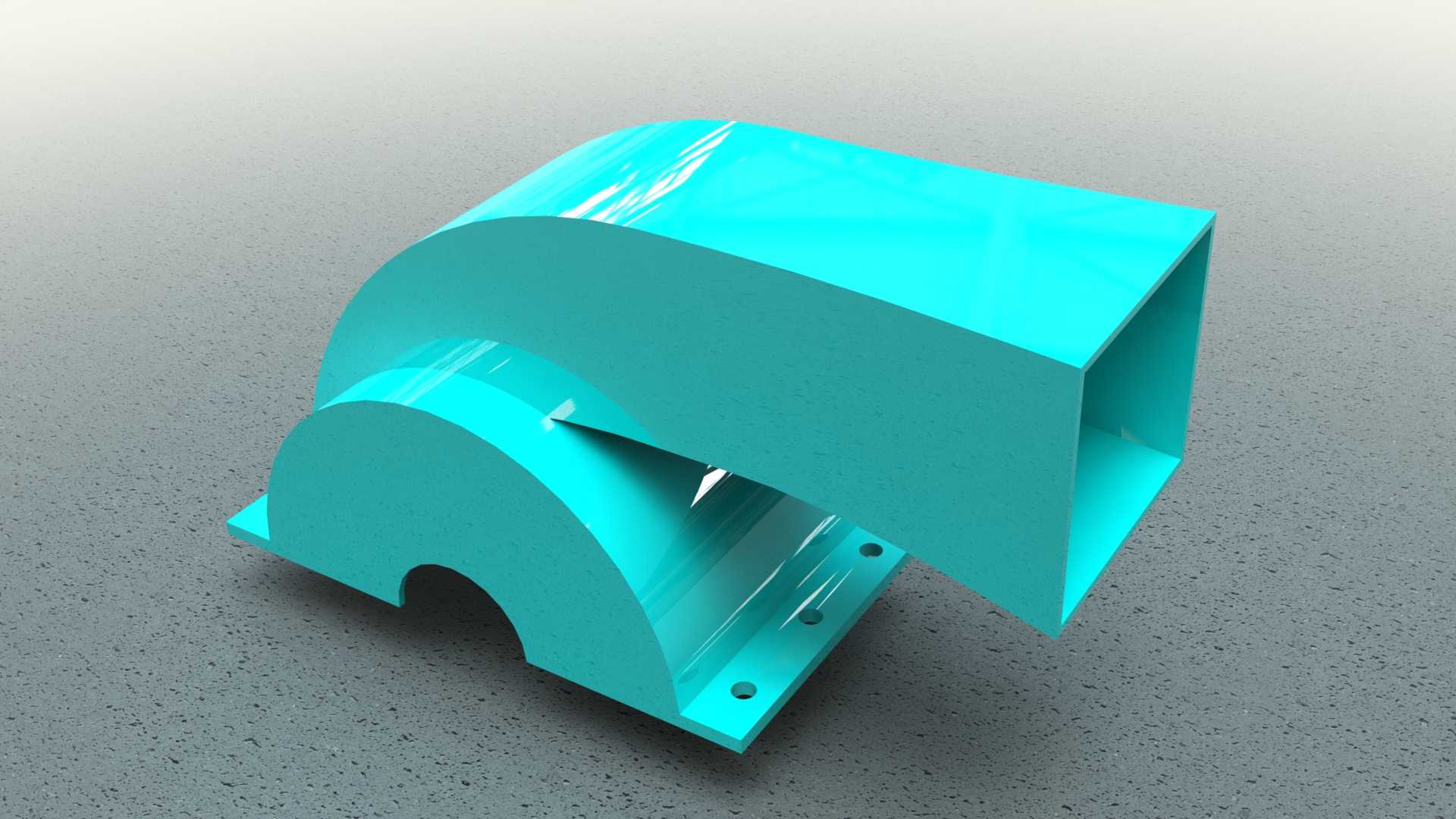

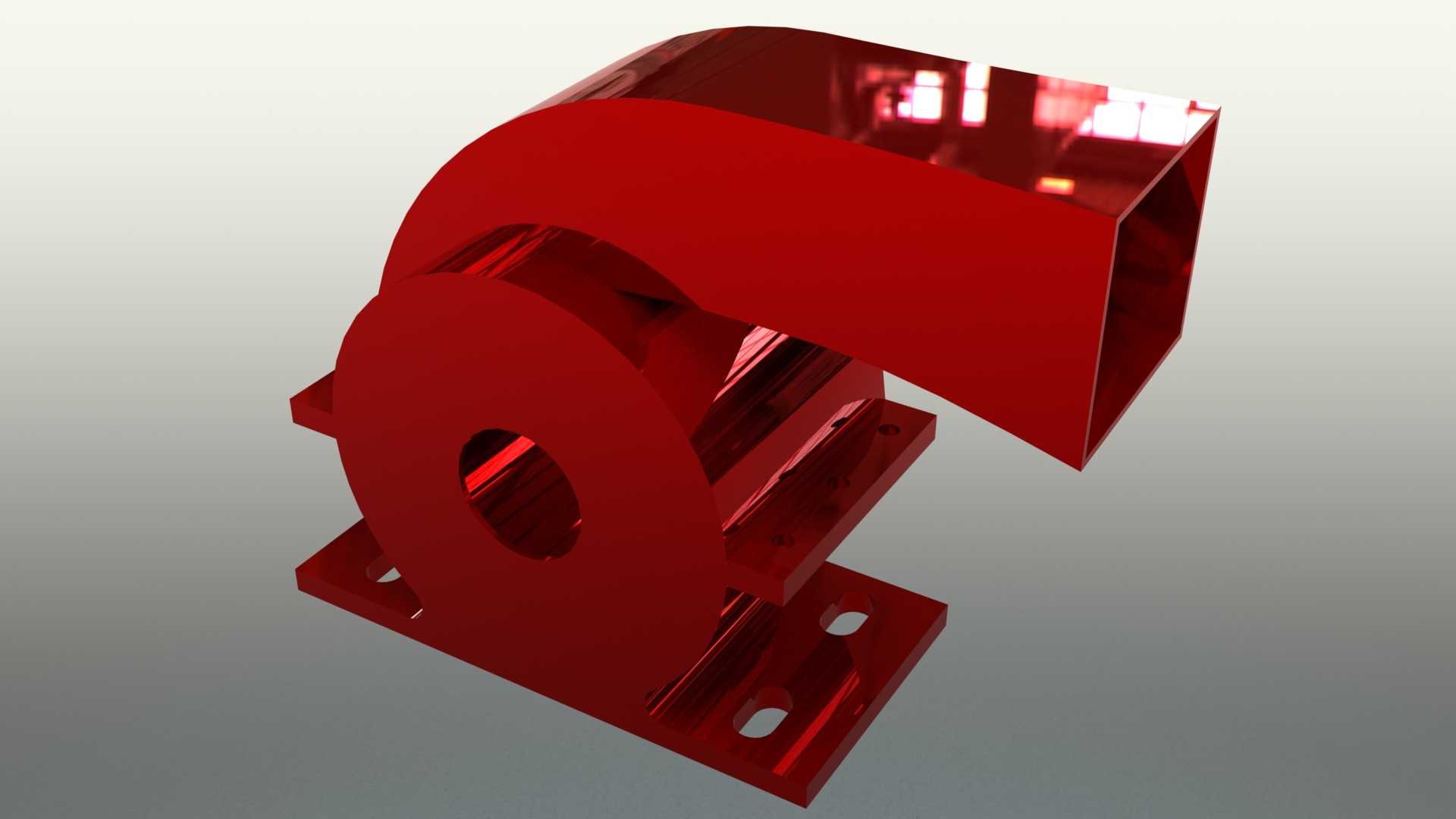

　　该结构为离心式鼓风机的外壳承载部件，是风机整机实现气流导向、部件防护与安装固定的核心结构件，在工业通风、车间换气、生产设备送风、除尘系统引风等场景中，作为风机的外部承力与导流结构使用。日常工况中，这类壳体需要同时兼顾气流流道的顺滑性、自身结构的抗振性，以及与现场安装基面的适配性，避免运行过程中出现气流紊流、结构共振、安装错位等问题。从结构设计逻辑来看，蜗壳部分采用阿基米德螺旋线曲率成型，流道截面从叶轮出口位置沿周向逐步扩大，能够将叶轮高速甩出的气流动能逐步转化为静压能，降低气流在壳体内的沿程阻力损失，出口段采用矩形直段设计，可直接对接方形通风管道，减少现场变径转接的施工工作量，出口法兰边预留的螺栓连接位可匹配常规通风管路的安装孔距，

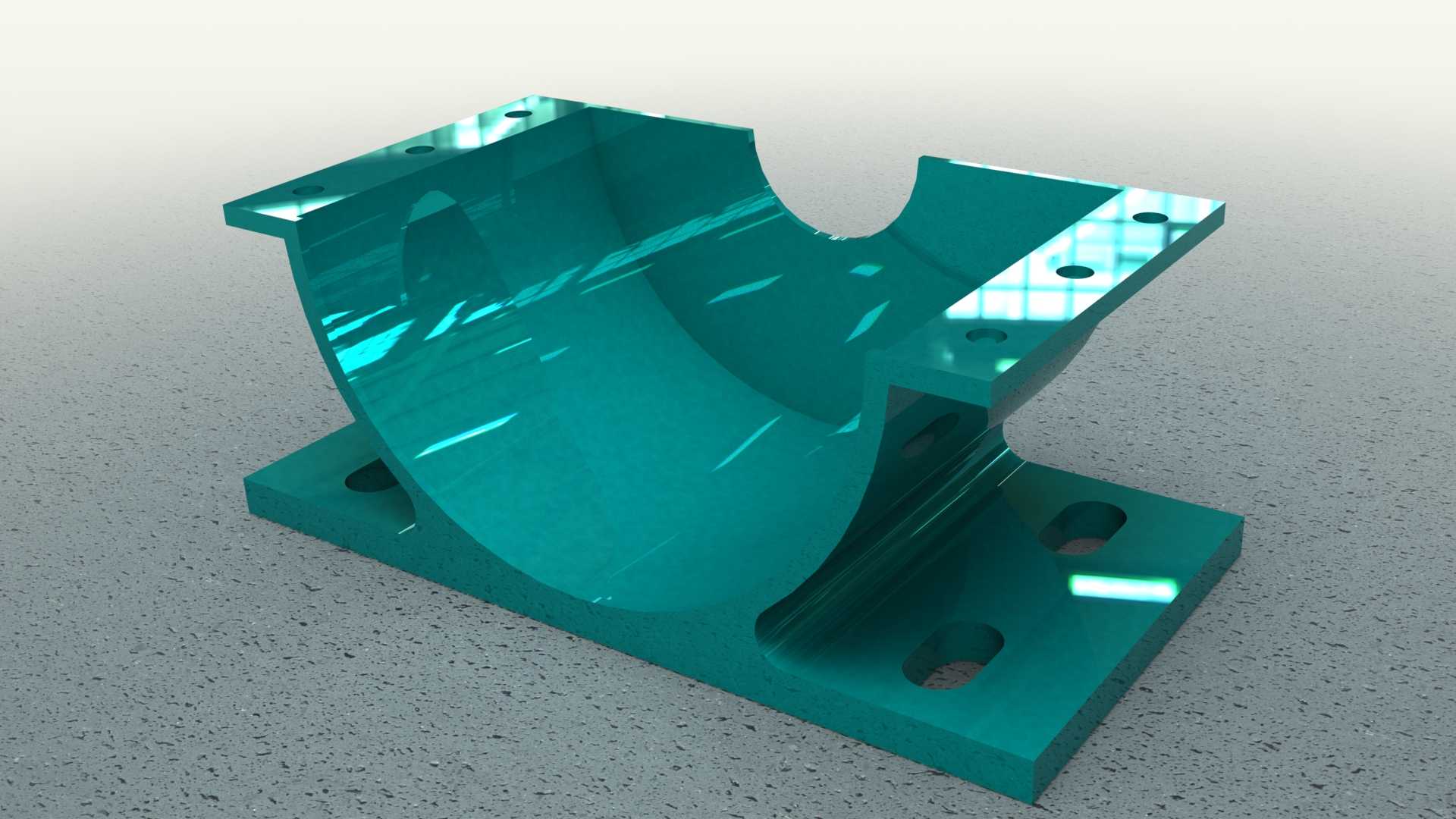

　　无需额外加工转接板。下部的安装支座采用一体化延伸结构，与蜗壳主体为连续实体结构，不存在拼接焊缝带来的应力集中问题，支座底板开设四个长圆形安装孔，可适配一定范围内的安装孔位偏差，降低现场安装时的基面打孔精度要求，支座与蜗壳连接位置设置多道三角加强筋，能够抵消风机运行时叶轮转动带来的径向与轴向振动，避免长期运行后支座出现焊缝开裂、结构变形的问题。壳体中部的圆形通孔为叶轮装配位，孔径尺寸匹配常规离心叶轮的轮毂外径，孔边预留的台阶面可用于安装端盖密封件，防止运行过程中气流从叶轮侧泄漏，影响风机整体送风效率。从安装边界来看，该壳体的整体安装基面为下部支座底板的下平面，安装时需要保证该平面与安装支架的上平面贴合度不低于85%，

　　避免因贴合间隙过大导致运行时振动幅值超标；蜗壳出口的朝向可根据现场管路走向调整安装角度，支座的长圆孔允许在横向与纵向各有5mm的位置调整量，适配现场管路的对接偏差。设计过程中针对壳体的壁厚做了等强度优化，蜗壳流道部分的壁厚均匀一致，既保证了壳体的结构刚度，避免气流脉动导致的壁面振动异响，又不会因壁厚过大增加整机重量，提升材料利用率。在实际设备配套中，这类壳体可直接适配同规格的离心叶轮、电机直联传动结构，无需额外设计转接构件，能够缩短风机整机的装配周期，同时壳体的外表面无复杂凸起结构，日常维护时可直接擦拭表面积灰，清洁难度低。针对工业场景中常见的粉尘、潮湿工况，壳体的结构转角处均采用圆角过渡，不存在积灰死角，避免长期运行后粉尘在壳体内堆积导致流道截面变小、送风效率下降的问题；支座的安装孔周边做了凸台加厚处理，螺栓紧固时不会出现底板压溃变形的问题，可保证长期运行后的连接可靠性。
