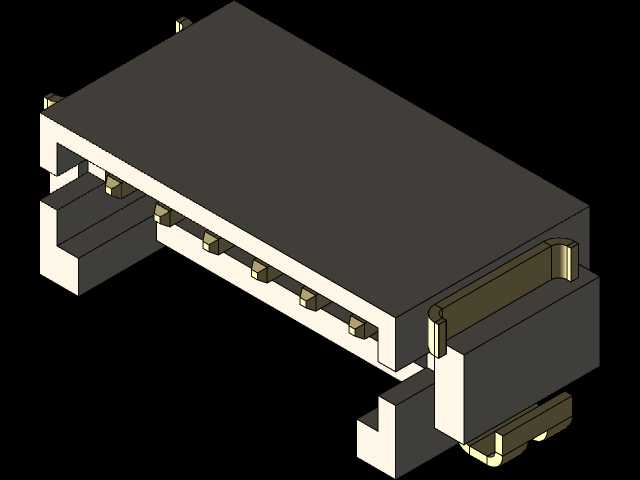

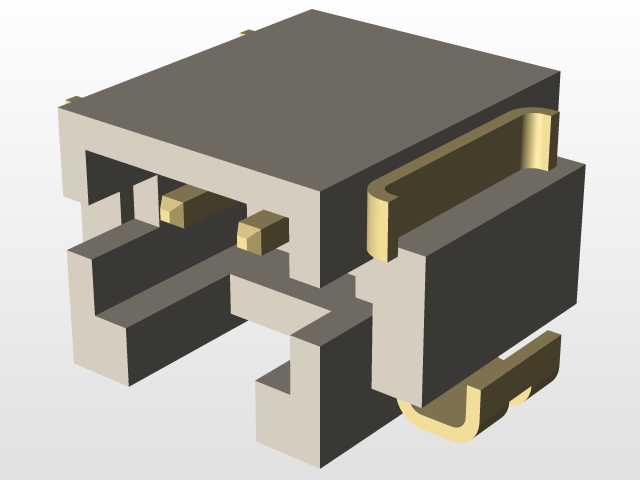

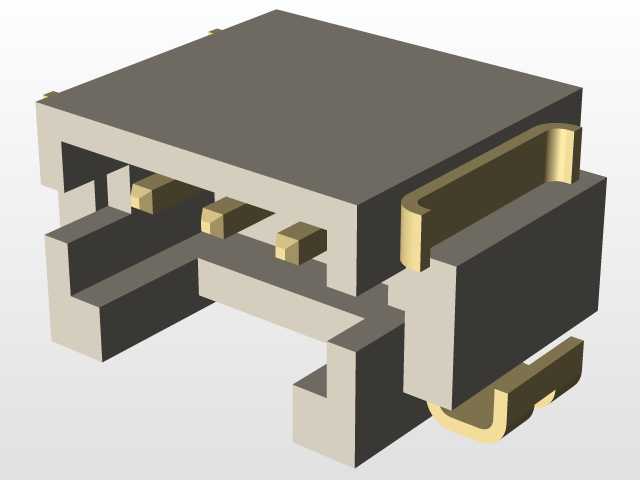

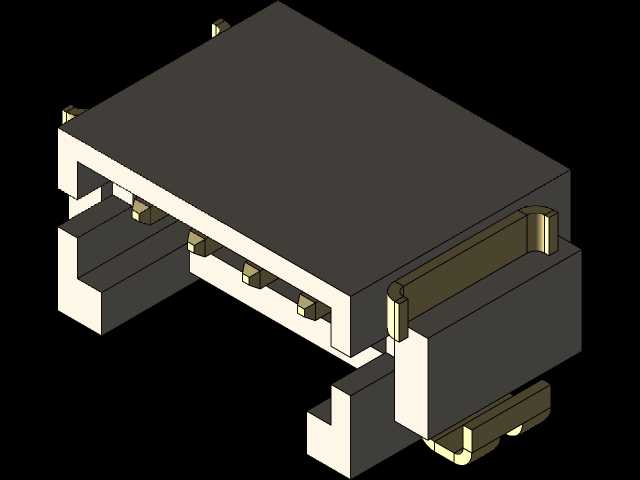

单列直针SMT板对板连接器参数化结构

在消费电子、工业控制板卡、小型智能终端的PCB板间互联场景中，这类1.25mm间距的单列直针SMT连接器是板级信号传输的核心互联部件，主要承担两块平行排布PCB之间的低压信号、小电流供电通路连接作用，相比传统插装式连接器，SMT贴装版本可完全适配回流焊工艺，无需在PCB上开设过孔插装引脚，能大幅提升单板的布线自由度，尤其适合高密度布板的便携类电子设备内部空间受限的装配场景。从实际装配工况来看，这类连接器的塑壳主体采用耐高温LCP材质成型，可承受回流焊过程中260摄氏度以内的峰值温度，不会出现壳体变形、引脚移位的贴装不良问题，接触端子采用磷青铜基材镀半金锡的工艺处理，接触区域镀金层保证信号传输的接触可靠性，焊接区域镀锡层保证与PCB焊盘的焊接浸润性，端子与塑壳之间采用倒刺卡接结构装配，端子插入塑壳定位槽后倒刺嵌入塑壳内壁的卡槽内，可承受至少15N以上的轴向插拔力不会出现端子退针问题。设计过程中首先要锁定1.25mm的标准接触间距，这是行业通用的窄间距连接器规格，可与同规格的排线插座、板端公座实现完全互配，单列排布的结构相比双列版本占用PCB板面宽度更小，适合布置在PCB板边缘位置作为外接信号接口或者板间堆叠的互联接口。直针式的端子结构在SMT贴装时，引脚焊接面与PCB焊盘完全平行贴合，焊盘设计采用标准的0.8mm宽度矩形焊盘，焊盘外侧预留0.5mm的阻焊隔离区域，避免焊接过程中出现连锡短路问题。塑壳的导向结构设计在接口两侧，公母座对插时两侧的导向凸台先进入母座的导向槽内，可修正±0.3mm以内的装配对位偏差，避免插装过程中出现端子顶弯、插歪的问题，塑壳底部设置的定位柱可在SMT贴装前插入PCB上对应的定位孔内，贴装过程中连接器不会出现移位偏移，过回流焊时焊锡熔化阶段也能保证连接器位置精度。安装边界方面，这类连接器的塑壳本体高度控制在2.5mm以内，板对板堆叠装配后两块PCB之间的间隙可控制在3mm以内，完全满足薄型化电子设备的内部堆叠空间要求，连接器本体距离PCB板边缘的最小安全距离为1mm，避免分板过程中应力传导到焊接位置导致焊盘开裂，端子引脚的共面度控制在0.1mm以内，保证SMT贴装时所有引脚都能与焊盘充分接触，不会出现虚焊、开焊的问题。实际选型应用中需要注意，这类单列直针SMT连接器的额定电流为每针1A，额定电压为125V AC，仅适合信号传输与小电流供电场景，不能用于功率回路的大电流传输，插拔寿命通常在30次以上，满足设备生产装配、售后维修过程中的插拔需求，塑壳的防呆结构设置在接口单侧，可避免公母座反插导致的信号接反、端子损坏问题。参数化建模过程中，将接触间距、针位数、塑壳高度、引脚长度等核心尺寸设置为可调参数，可快速衍生出不同针位数的同系列连接器模型，适配不同通道数的信号互联需求，建模时重点还原端子与塑壳的装配间隙、导向结构的配合尺寸、焊接引脚的成型形状，保证模型导入PCB装配环境后可直接用于干涉检查、装配模拟，不需要额外调整结构尺寸。
