轧机用公母定位销组参数化结构

　　在热轧带钢、中厚板轧机的辊缝调整、工作辊锁紧工位，这类公母定位销组是承担载荷传递、位置锁定的核心易损配件，日常换辊作业、辊系标定过程中，销组的配合精度直接决定轧辊轴向窜动量的控制水平，一旦销孔配合间隙超差，轻则导致带钢轧制过程中出现跑偏、板形不良缺陷，重则引发轧辊轴向窜动碰擦导卫的设备事故。这套参数化结构的设计，首先从现场换辊的操作逻辑出发，将公头外封与母头内封的配合锥度统一为1:12的自锁锥度，既保证插入过程的导向顺滑，避免现场吊装对中时出现卡滞，又能在锁紧状态下依靠锥面自锁抵消轧制过程中的轴向冲击载荷，不需要额外增加防松卡板就能实现可靠锁止。从安装边界来看，单组销座的基体采用方块式拼接结构，相邻销座的连接面做了0.

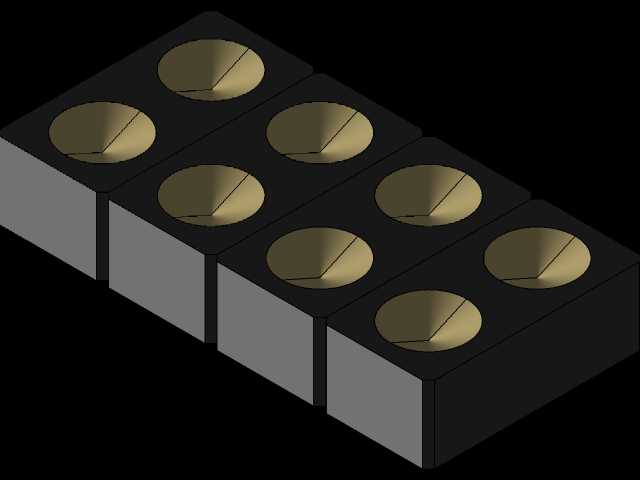

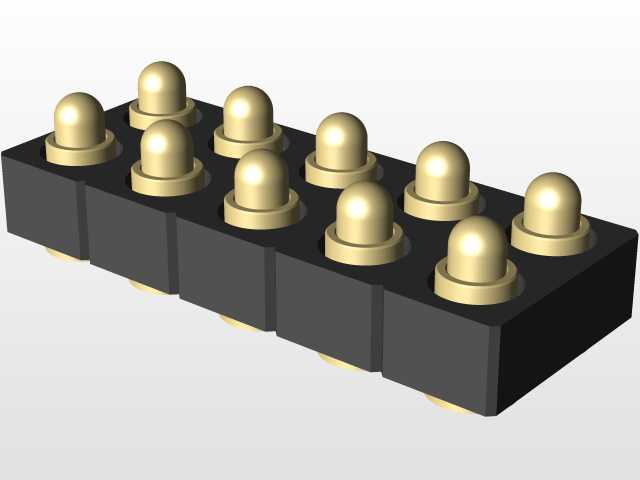

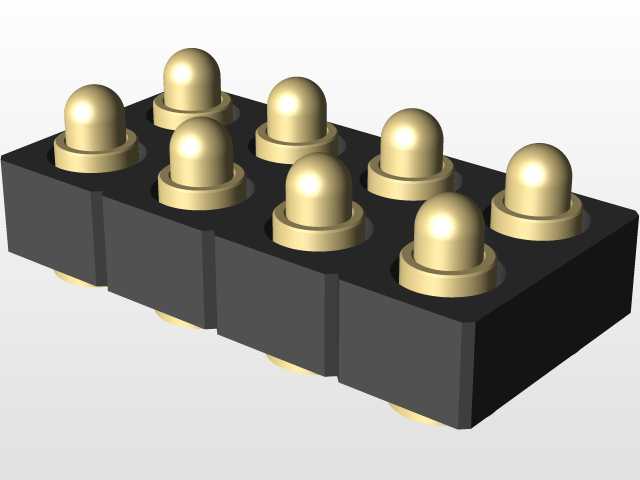

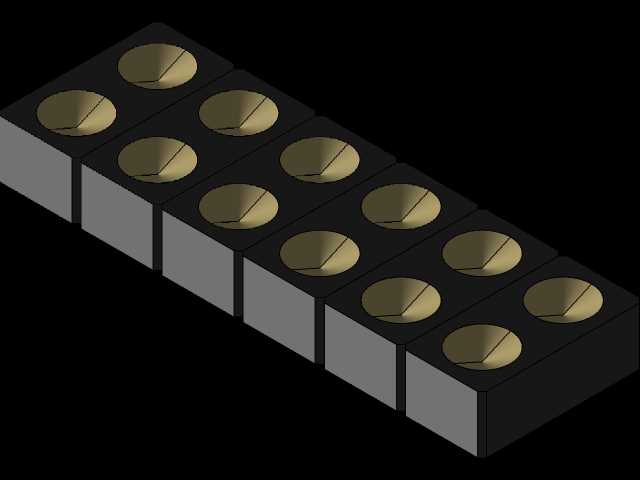

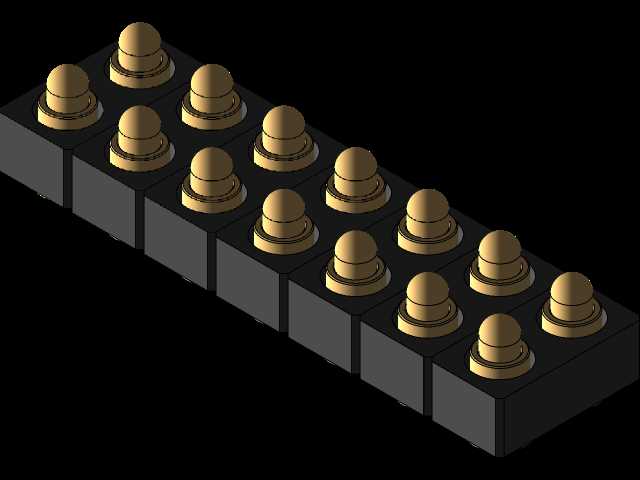

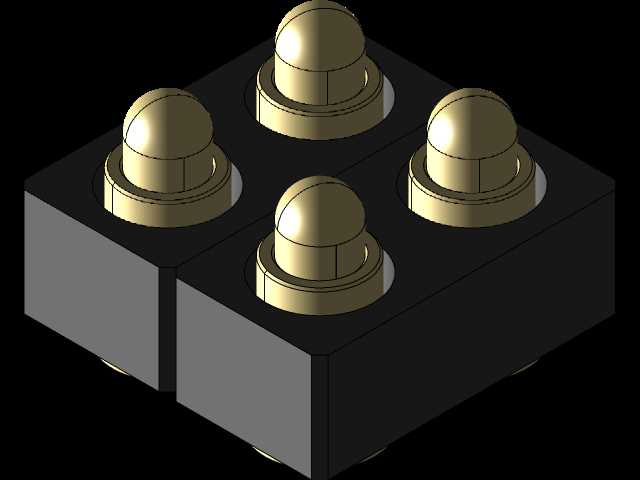

　　02mm的平面度研磨处理，拼接后整体的销孔位置度公差控制在0.03mm以内，适配现场轧机牌坊上已加工的安装槽尺寸，不需要对原有牌坊安装面做二次加工就能直接替换原有老式圆柱销结构。设计过程中特意将销头的承压面做了碟形凹陷处理，凹陷深度2mm，表面淬火硬度达到HRC58-62，轧制过程中产生的轴向冲击力会通过碟形面均匀分散到整个锥面配合段，避免老式平端销容易出现的局部应力集中导致的销头崩裂问题。参数化建模的逻辑覆盖了不同辊系宽度的适配需求，通过调整销组的拼接数量、单销中心距参数，就能快速生成适配不同型号轧机的销组结构，不需要重新绘制每个零件的草图，大幅缩短不同机型配件的改型设计周期。现场使用场景下，这类销组需要承受频繁的插拔冲击，

　　配合面的粗糙度要求控制在Ra1.6以下，建模时特意将配合段的导入端做了1.5mm的圆角过渡，避免插拔过程中锐角刮伤配合锥面，导致配合间隙快速增大。从载荷传递路径来看，轧制时的轴向力从轧辊轴承座传递到公销头，通过锥面配合均匀传递到母销座，再通过销座底部的定位键传递到轧机牌坊本体，整个传力路径没有应力突变点，相比传统的圆柱销加螺栓锁紧的结构，承载能力提升40%以上，换辊时的插拔操作时间缩短60%。考虑到现场维护的便利性，销座基体采用模块化拼接设计，单个销座出现磨损时不需要更换整个销组，只需要替换对应磨损的单块基体即可，大幅降低备件储备成本。建模时对每个拼接面的定位止口做了参数化关联，调整销组总长度时止口的配合尺寸会自动更新，

　　不会出现拼接错位的问题，同时销头的碟形承压面尺寸也会随销径的变化按比例调整，保证不同规格销组的承压面应力水平保持在合理区间。在轧机的实际运行工况里，这类定位销组长期处于乳化液喷淋、氧化铁皮冲刷的环境，建模时特意在销座拼接缝处设计了0.5mm的密封槽，安装时嵌入O型密封圈就能避免氧化铁皮、乳化液进入配合缝隙，防止销组锈蚀卡死，减少换辊时的拆卸难度。
