液压系统多通法兰连接液压阀结构

　　这款多通法兰式液压阀主要应用在固定式液压站、重型工程机械液压回路、冶金设备液压系统这类需要多支路油路汇合、分配的工况场景中，区别于常规两通插装阀或螺纹连接阀，它的四个法兰接口可以同时对接四路不同方向的油路，省去了管路中额外加装三通、四通接头的工序，能有效减少管路连接点的泄漏风险，在高压大流量的液压回路中优势十分明显。从实际使用场景来看，这类阀通常布置在液压站的阀组集成块旁，或是工程机械上车架的油路交汇位置，负责不同执行元件的油路通断、方向切换或是流量分配，部分同结构的阀件还会集成单向、溢流的辅助功能，不过这款基础款的多通阀体主要承担油路的物理交汇与通断控制，适配的系统工作压力通常在中高压区间，能满足常规工业液压系统的使用要求。

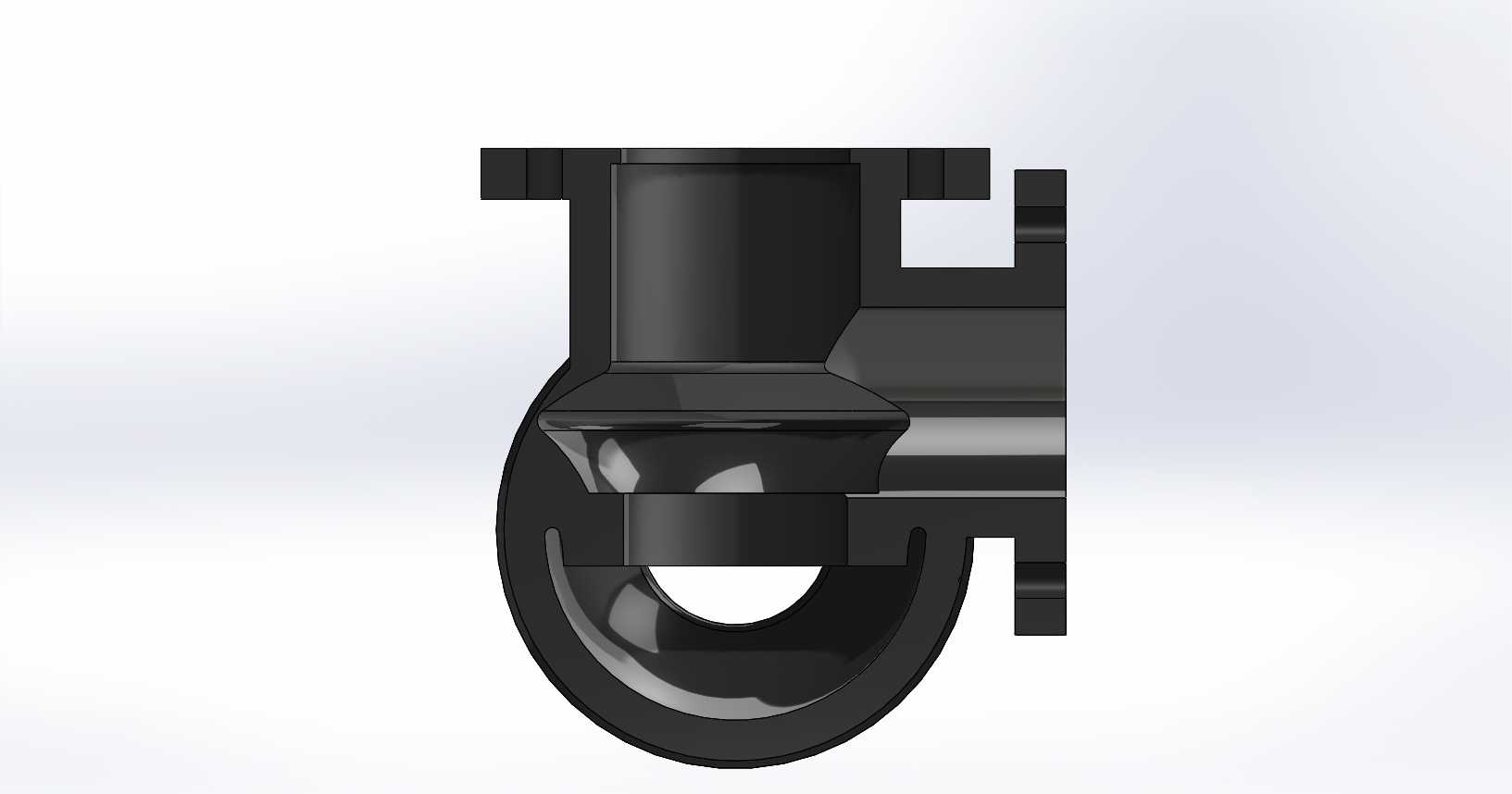

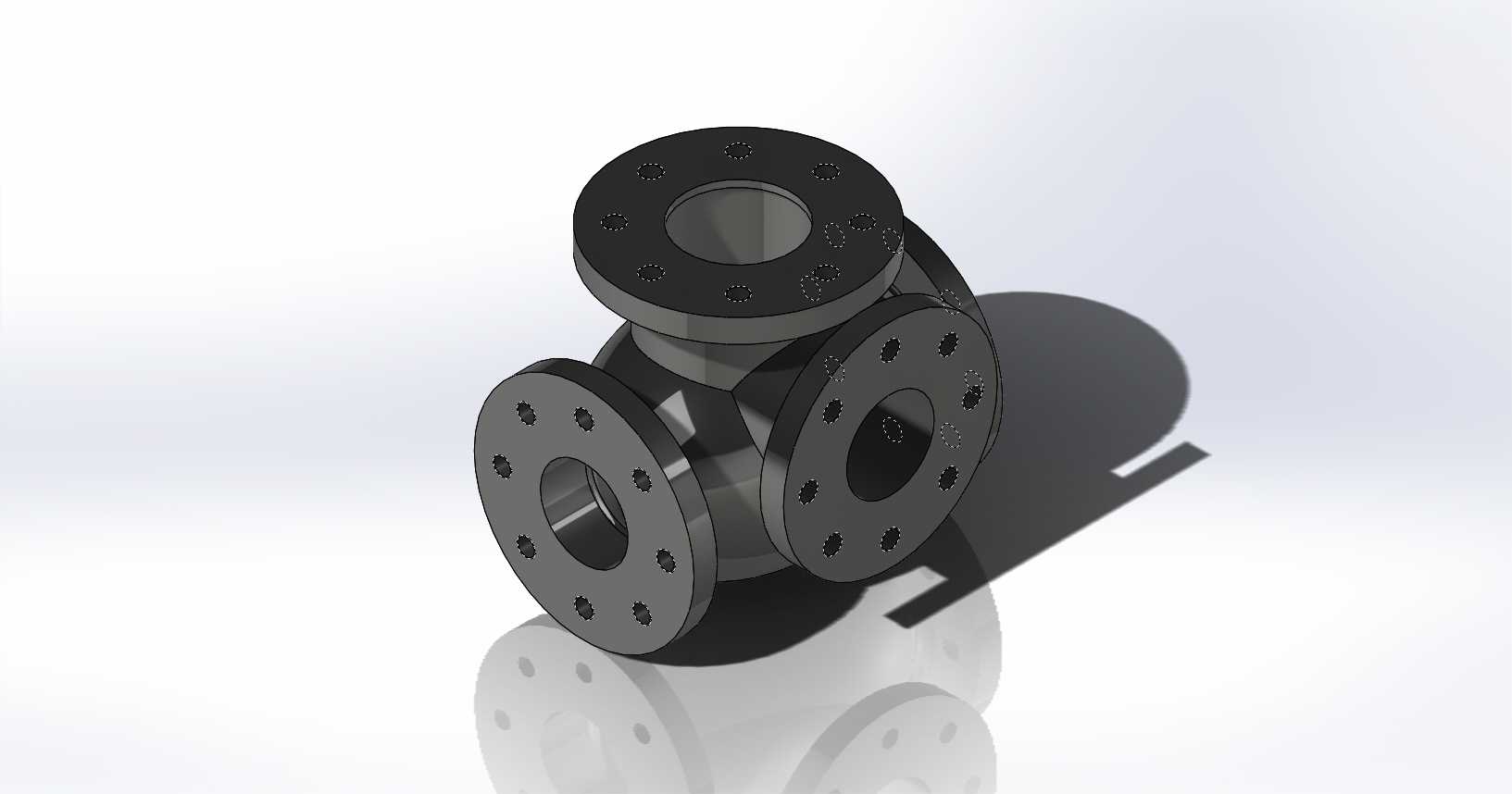

　　设计这款阀体的时候，首先要考虑的是流道的平顺性，四个接口的内部流道交汇处做了圆弧过渡处理，没有直角突变的结构，这样可以最大程度降低液压油在阀体内的沿程压力损失，减少油液流动过程中的紊流、发热问题，避免长期高压冲蚀导致的阀体内部磨损。阀体的外部连接全部采用法兰式结构，每个法兰端面上都均匀布置了螺栓孔，安装时通过螺栓与配对管路法兰紧固，中间加装耐油橡胶密封垫或是金属缠绕垫，相比螺纹连接，法兰连接的抗振动、抗冲击能力更强，在工程机械、锻压设备这类振动较大的工况下，不会出现螺纹松动导致的漏油问题，同时法兰连接的对中精度更容易保证，大流量通径下的安装效率也更高。从安装边界来看，这款阀体的四个接口分别朝向四个不同的水平方向，

　　安装时需要预留足够的螺栓操作空间，每个法兰侧的预留空间至少要满足扳手拧紧螺栓的操作距离，阀体底部可以通过支架固定在安装基座上，避免管路重量全部压在阀体接口上导致的密封面变形。阀体的壁厚设计经过了耐压强度校核，在额定工作压力下不会出现变形、开裂问题，法兰端面的平面度、螺栓孔的位置度都有严格的公差要求，保证安装后密封面能够完全贴合，不会出现局部间隙导致的渗漏。在实际选型应用中，这类多通液压阀需要匹配对应通径的管路，法兰的螺栓孔分布尺寸要和系统现有管路法兰完全一致，避免出现安装错位的问题，同时要根据系统的最大工作流量选择对应通径的阀件，保证油液在阀体内的流速处于合理区间，避免流速过高导致的压力损失过大、气蚀等问题。

　　阀体的外部结构没有多余的凸起，整体造型紧凑，四个法兰的外圆尺寸、厚度都经过优化，在保证结构强度的前提下尽可能缩小整体体积，减少安装占用的空间，适合在液压站内部空间紧凑的场景下布置。流道设计时还考虑了油液的清洁度问题，内部流道没有容易积存杂质的死角，在系统冲洗阶段可以将流道内的杂质完全冲出，避免杂质卡滞后续加装的阀芯、或是划伤密封件。对于三维建模从业者来说，这类阀体的建模重点在于法兰端面的螺栓孔阵列、内部流道的布尔运算处理，要注意法兰密封面的凸台结构、螺栓孔的沉头尺寸，同时要保证四个接口的同轴度、位置度符合工程实际要求，建模完成后可以通过干涉检查验证安装时螺栓、法兰是否会和周边管路、结构件发生碰撞，为后续的阀组布置、管路设计提供准确的三维模型依据。在设备维护层面，这种法兰连接的结构拆卸也比较方便，当需要更换阀件或是清理内部流道时，只需要拆卸对应法兰的螺栓即可，不需要拆卸整个回路的管路，能大幅缩短设备维护的停机时间，适合在连续生产的冶金、生产线液压系统中应用。
