发电机组传动用多片式离合结构设计

　　在固定式柴油发电机组、移动式应急电源车、小型水力发电配套机组的动力传输链路中，离合器是衔接原动机输出端与发电机输入端的核心功能部件，其性能直接决定整套发电设备的启动平顺性、负载切换可靠性以及长期运行的传动损耗水平。不同于车用离合器的频繁换挡工况，发电场景下的离合器更侧重额定转速下的稳定扭矩传递、过载时的打滑保护，以及长时间结合状态下的低发热、低磨损特性，这套离合结构正是针对发电设备的专属工况做的定向设计。

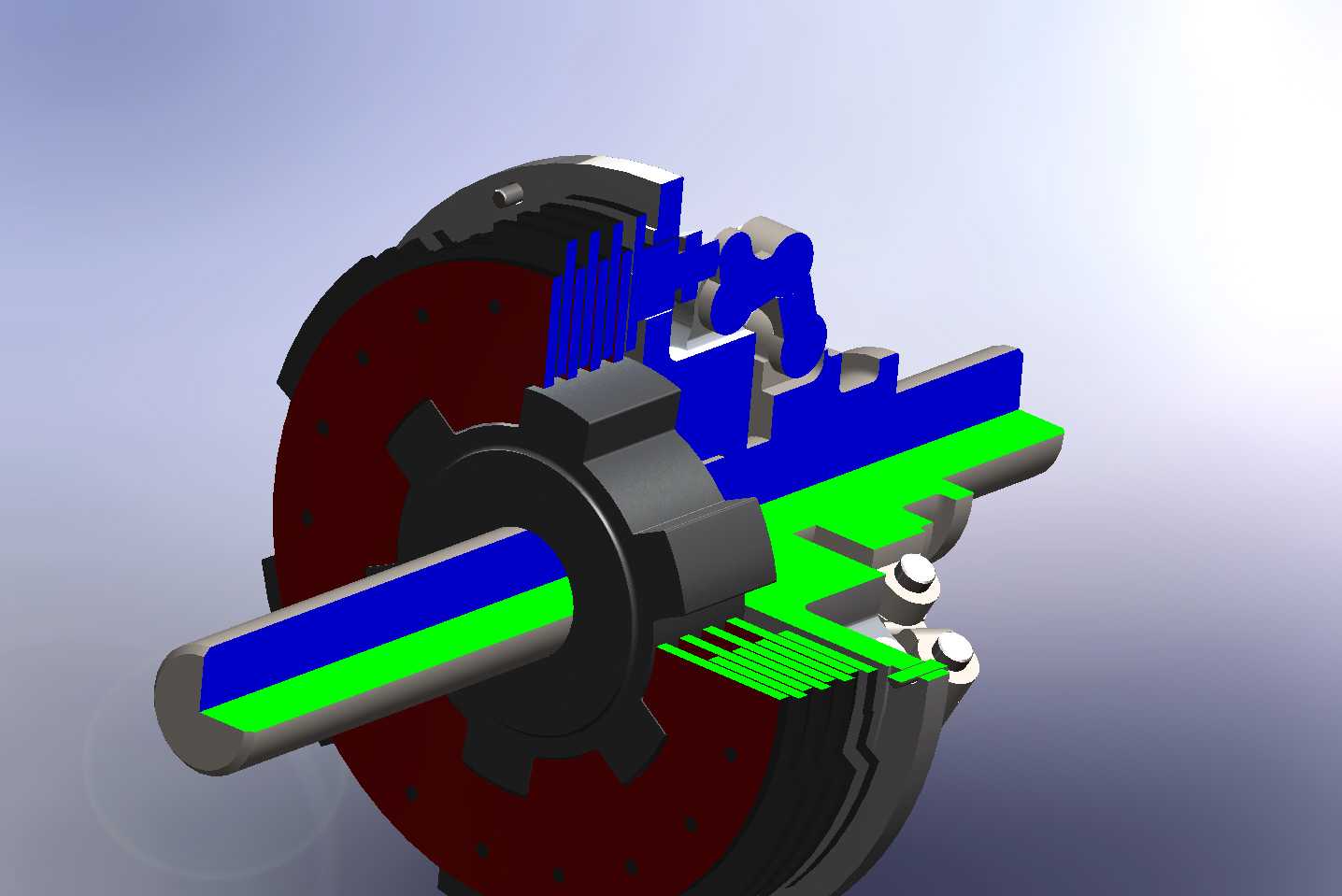

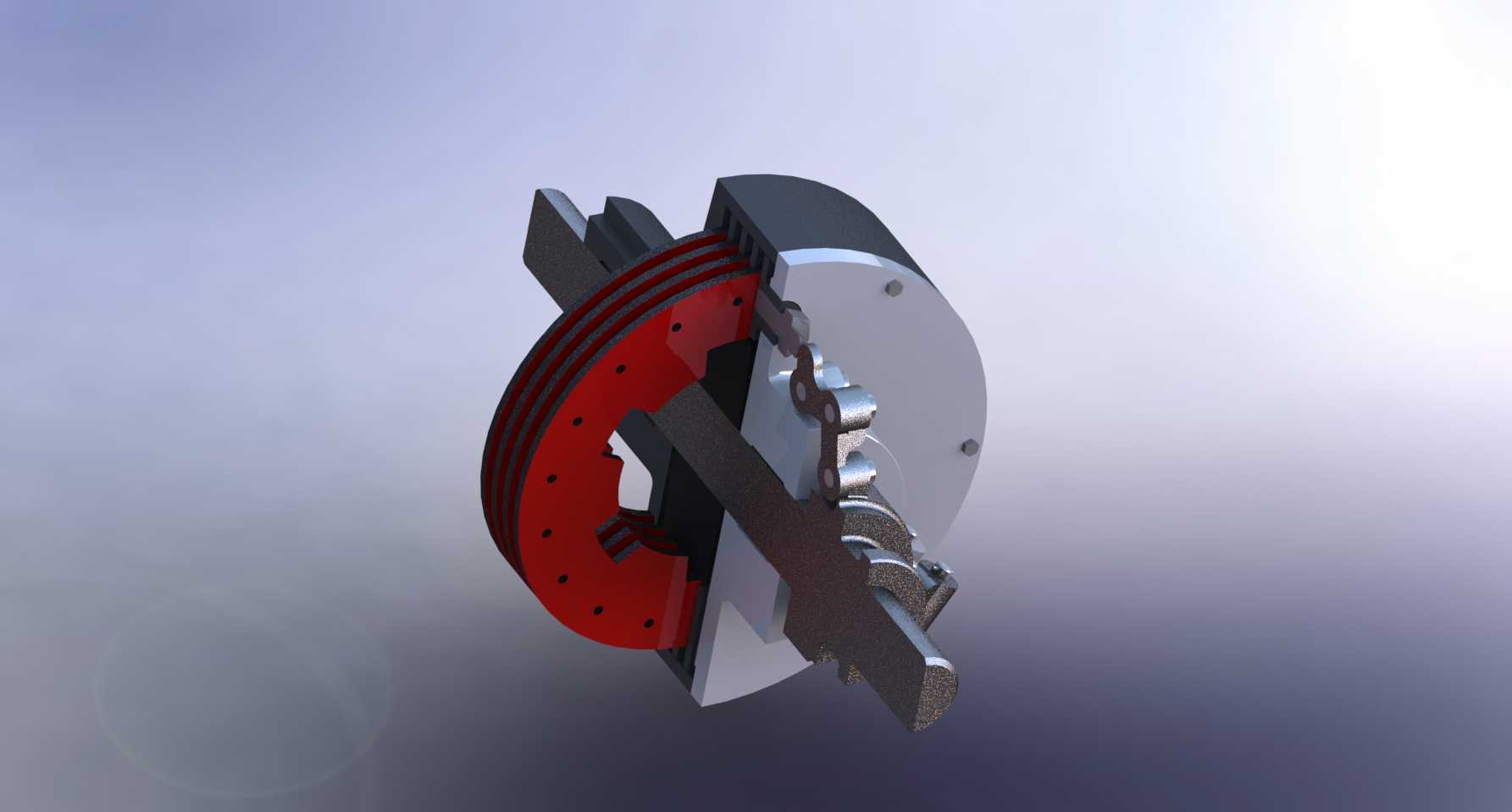

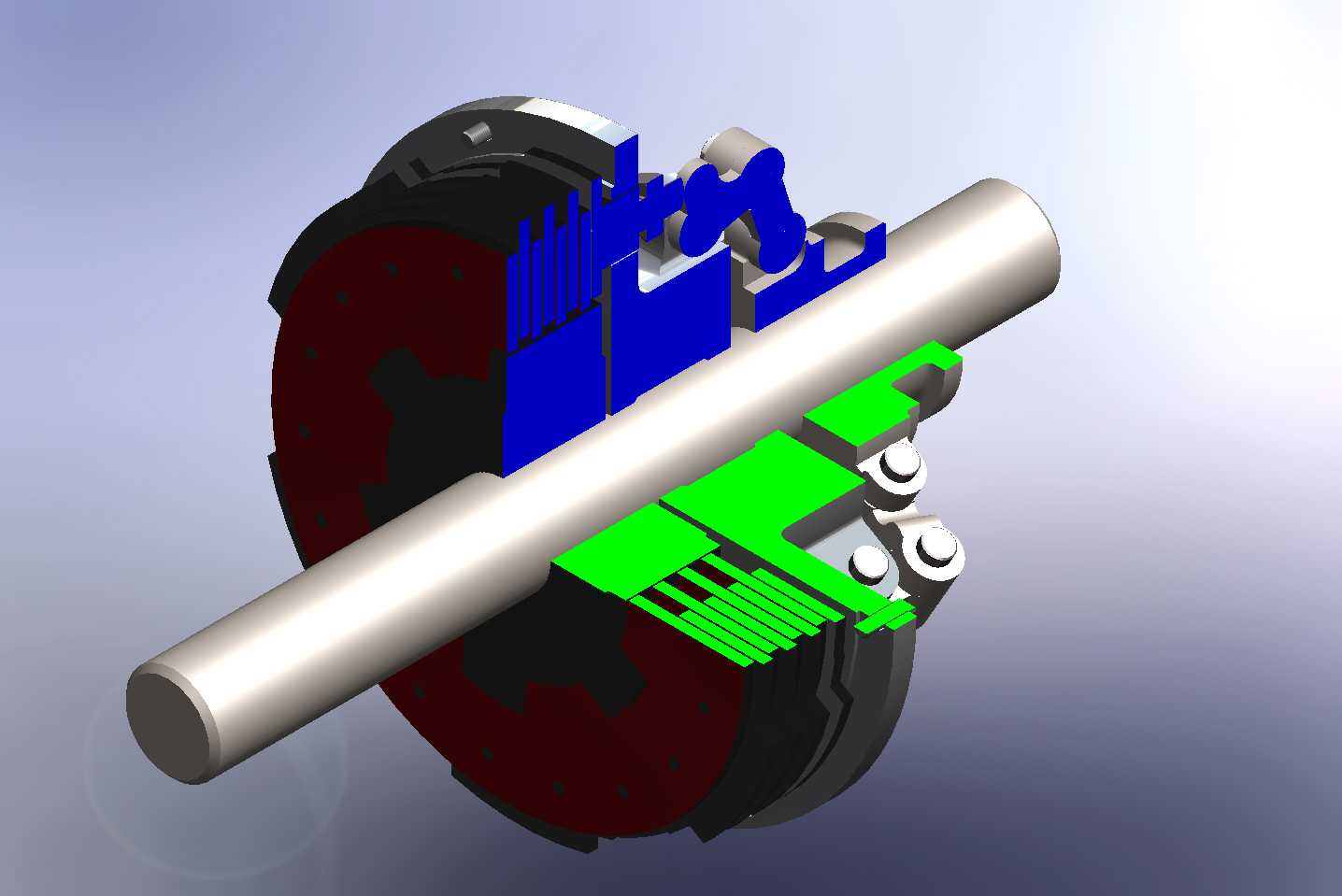

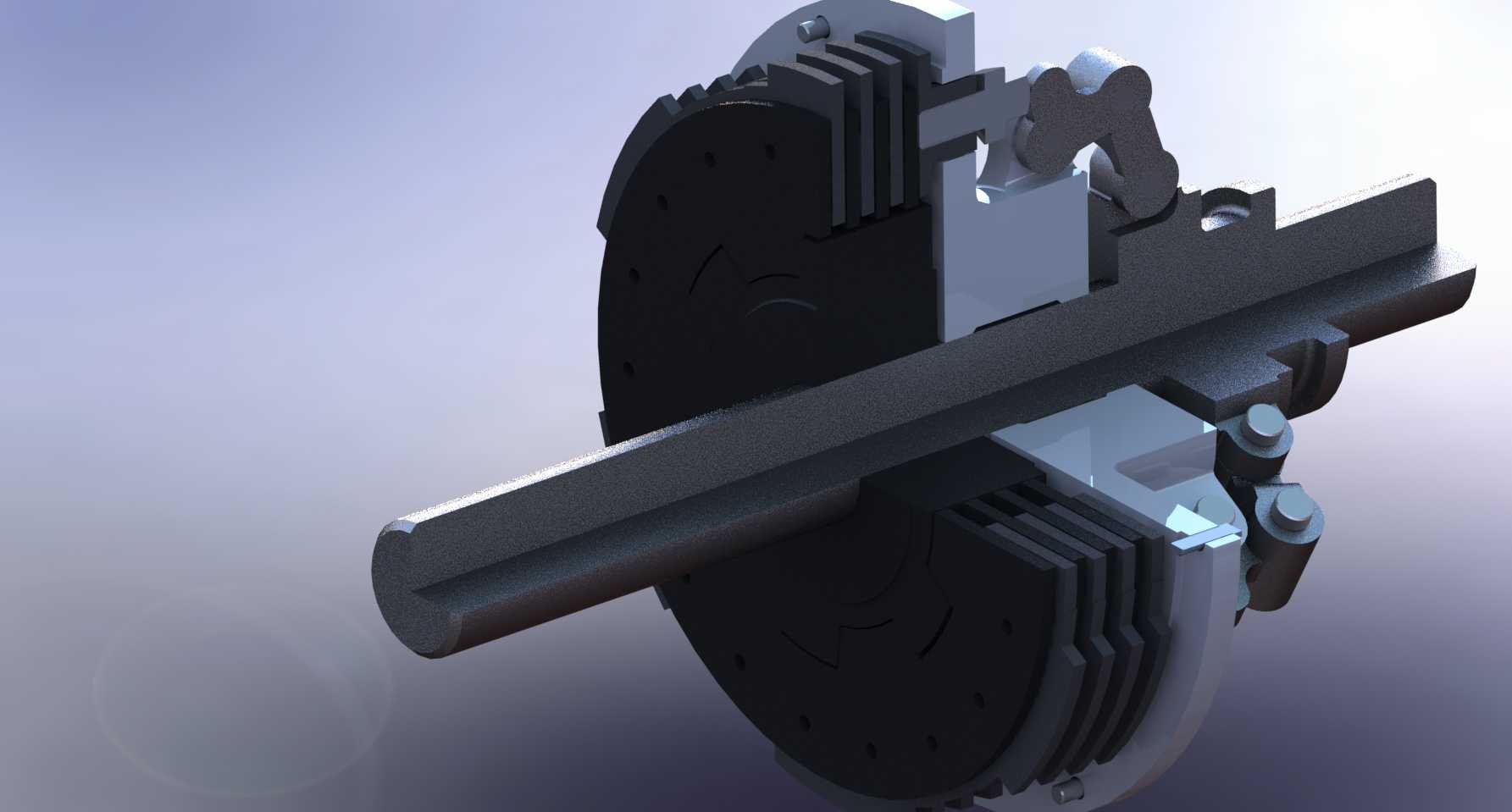

　　从功能实现逻辑来看，这套结构采用多片式摩擦副布局，主动摩擦片与原动机侧的飞轮盘通过外花键啮合，随飞轮同步旋转，从动摩擦片通过内花键与输出轴连接，直接对接发电机转子的输入轴端。当需要接合动力时，压紧机构沿轴向施加正压力，将主、从动摩擦片压紧为整体，依靠接触面间的静摩擦力传递原动机输出的扭矩，带动发电机转子逐步升速至额定转速，避免原动机启动瞬间直接带载造成的转速跌落、曲轴冲击等问题；当需要断开发电机与原动机的连接时，压紧机构释放轴向压力，摩擦片间形成均匀间隙，动力传输路径被切断，此时可单独对发电机侧做维护检修，无需关停原动机，在多机组并联的备用电站场景中，这种结构可快速实现备用机组的切入与切出，大幅缩短供电切换的响应时间。

　　设计过程中首先明确了安装边界的约束条件：整套离合结构的轴向安装总长度控制在适配常规100-300kW功率段发电机组飞轮壳的预留空间内，径向最大轮廓不超出飞轮安装止口的直径范围，输入端的连接法兰直接匹配原动机飞轮的标准螺栓孔位，无需额外做转接法兰加工，输出端的内花键参数符合发电机输入轴的通用配合公差，可直接套装锁紧，降低现场安装的适配成本。摩擦片的数量根据额定传递扭矩做匹配计算，每片摩擦片的有效接触面积经过核算，确保额定工况下接触面的比压处于摩擦材料的许用范围内，避免长期压紧状态下出现摩擦材料过度磨损、烧蚀的问题；摩擦片表面开有径向导油槽，若采用油浴式润滑方案，润滑油可沿导油槽均匀覆盖整个摩擦接触面，带走接合过程中产生的滑磨热量，同时减少摩擦片的磨损量，延长部件的维护周期。

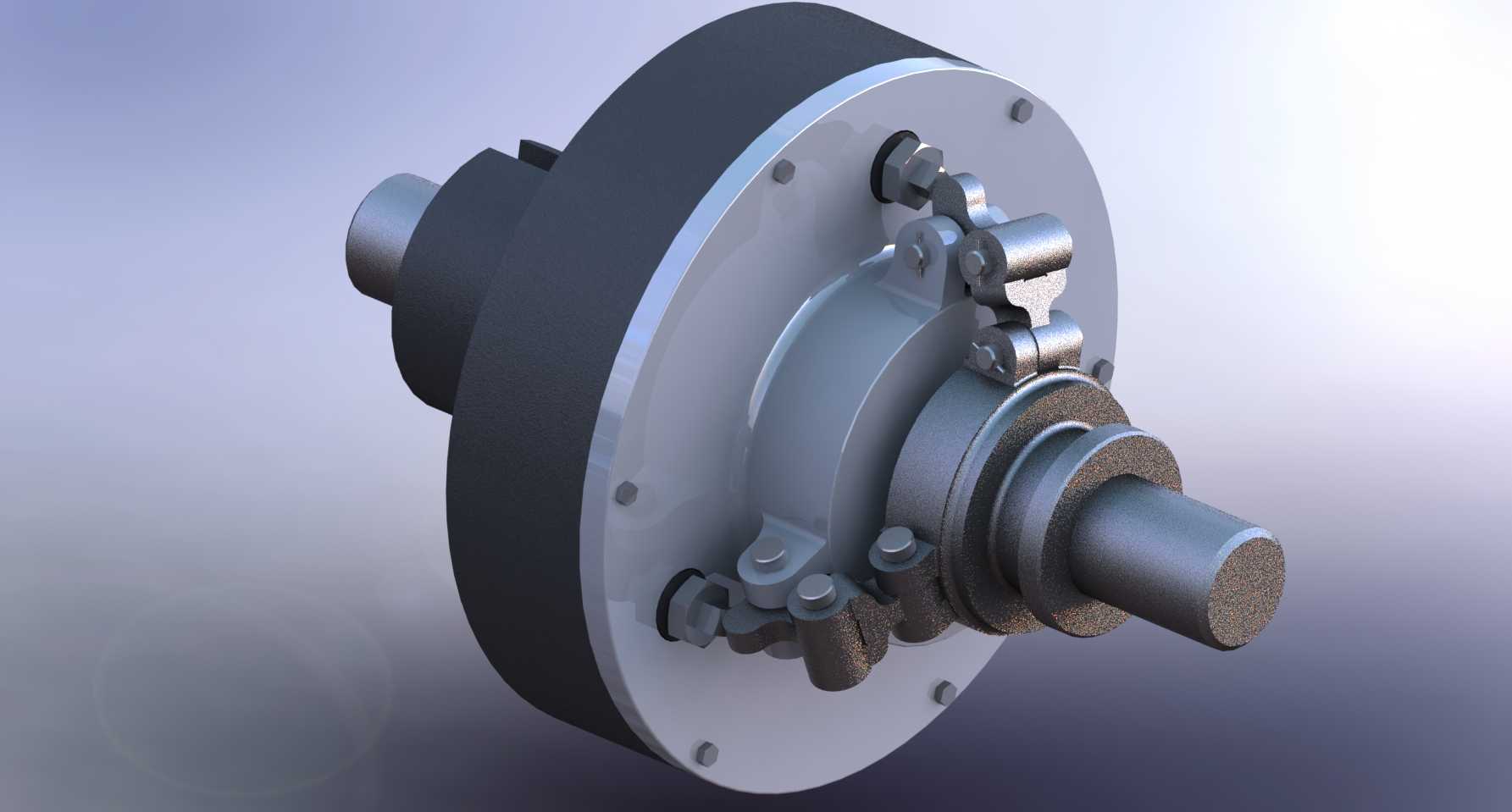

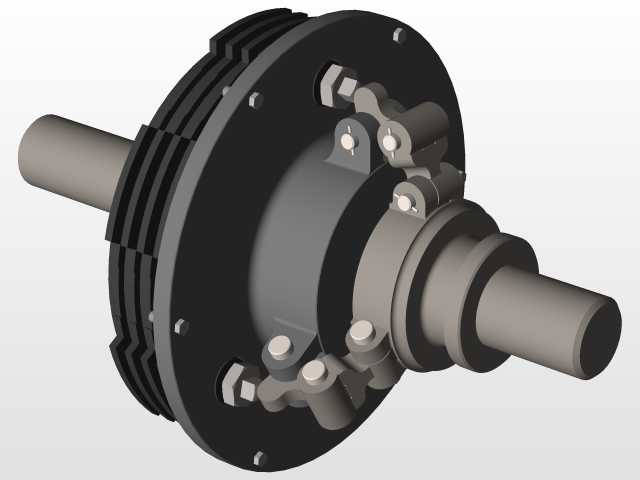

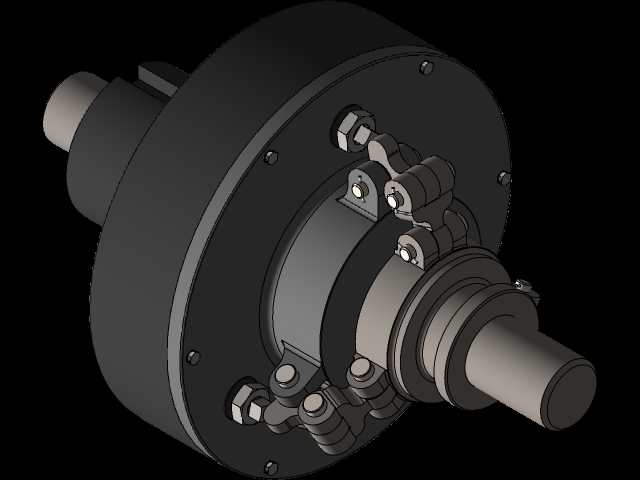

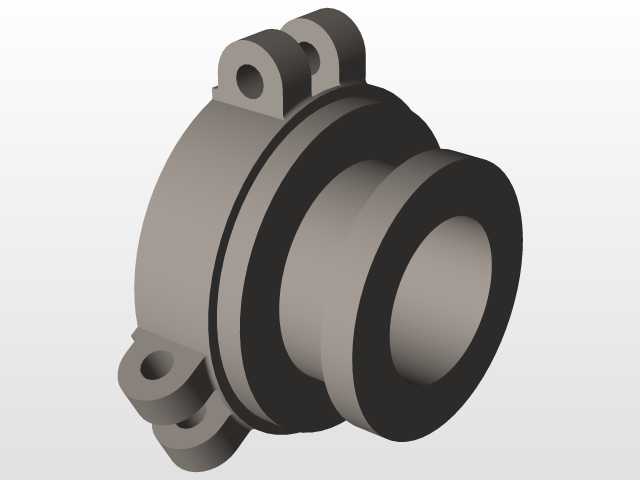

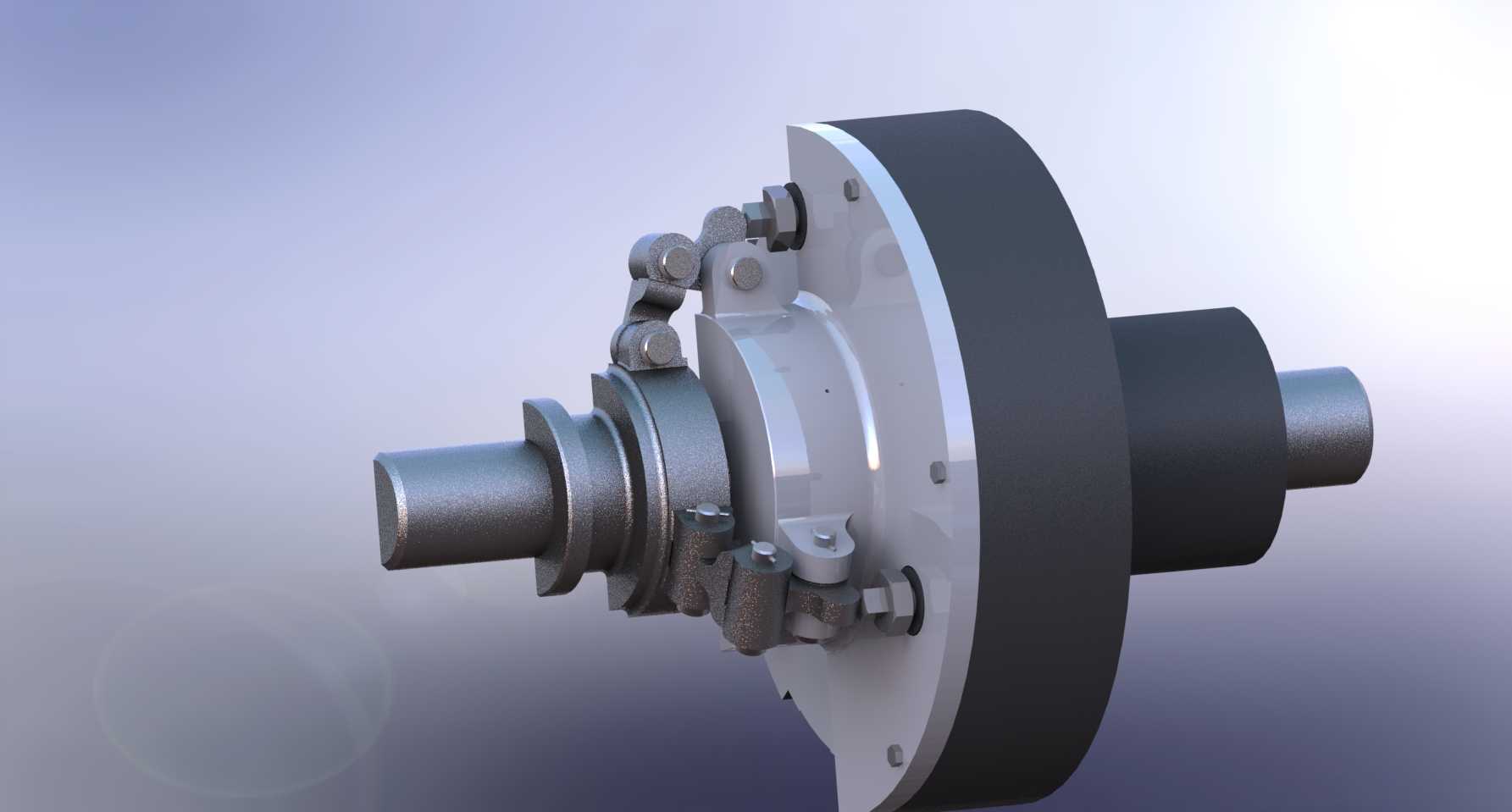

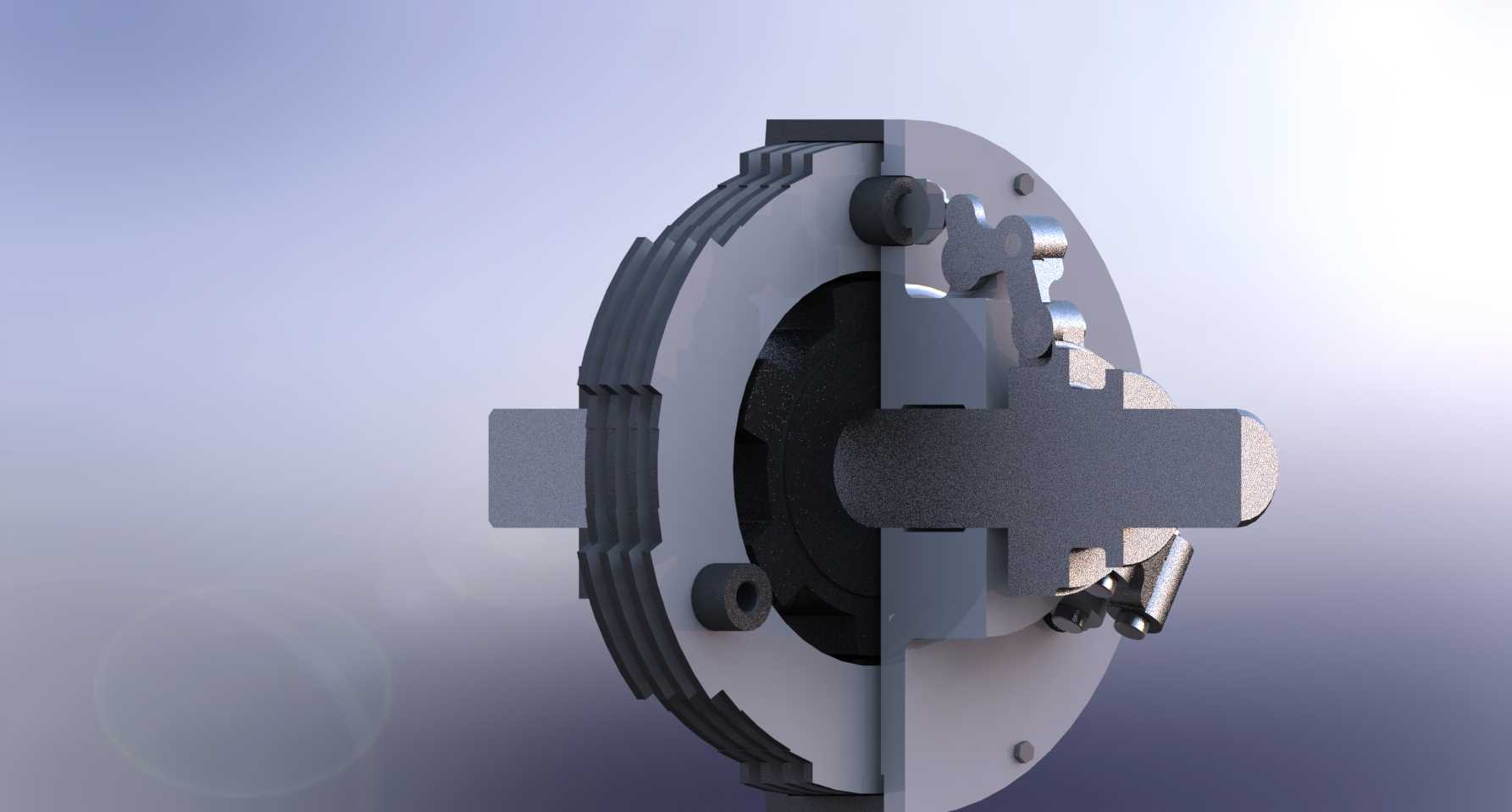

　　压紧机构采用杠杆式压爪布局，多个压爪沿圆周方向均匀分布，每个压爪的支点位置经过力臂比优化，只需在分离轴承端施加较小的轴向推力，即可通过杠杆放大作用在摩擦片端产生足够的压紧力，降低操纵机构的出力要求；分离轴承与压爪的接触端面做了耐磨处理，可承受分离、接合过程中的相对滑动摩擦，减少长期动作后的磨损量。输出轴的支撑位置设置了双轴承定位结构，靠近离合器端的轴承承受径向载荷与少量轴向载荷，靠近发电机端的轴承做辅助支撑，确保输出轴在高速旋转过程中的径向跳动量控制在允许范围内，避免因轴系跳动造成摩擦片偏磨、结合不平稳的问题。

　　在实际应用场景中，这套离合结构可适配多种原动机与发电机的组合场景：在野外施工用的移动式发电机组中，离合器可在设备转场时断开发电机与柴油机的连接，减少拖行过程中发电机转子随动旋转造成的轴承磨损；在工厂备用电源机组中，离合器可实现柴油机怠速暖机过程中不带动发电机负载，待机油温度、冷却水温度达到最佳工作区间后再平稳接合动力，带动发电机升速建压，减少冷机状态下带载对原动机和发电机的双重冲击；在小型生物质气化发电、沼气发电等分布式能源站点中，离合器可在原动机输出扭矩波动时，通过微量打滑吸收扭矩冲击，保护发电机转子绕组不受瞬时冲击扭矩的影响，提升整套发电系统的运行可靠性。

　　结构细节上，飞轮壳侧的连接盘做了动平衡校正，整套旋转组件在装配完成后都经过动平衡测试，确保额定转速下的振动值符合旋转机械的精度要求，避免高速旋转时产生的振动传导至发电机端，影响发电输出的电压稳定性。摩擦片的摩擦材料选用耐温、耐磨的粉末冶金材质，相比传统的石棉基摩擦材料，其高温下的摩擦系数稳定性更好，即使出现短时过载打滑的情况，也不会出现摩擦系数骤降造成的动力传递失效问题。压盘的压紧面做了平面度精加工，确保与摩擦片接触时整个面的压力分布均匀，不会出现局部压力过大造成的局部烧蚀问题。回位弹簧采用圆周均布的螺旋弹簧结构，弹簧的刚度经过匹配，确保分离动作完成后，压盘可快速回位至完全分离位置，避免摩擦片长期处于半结合状态造成的不必要磨损。
