法兰连接手动截止阀工业结构设计

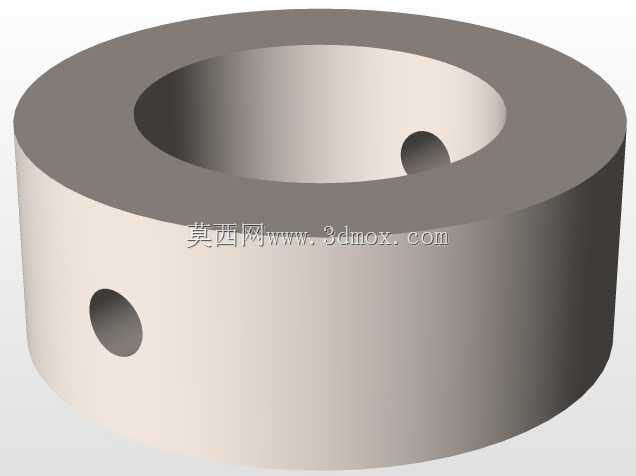

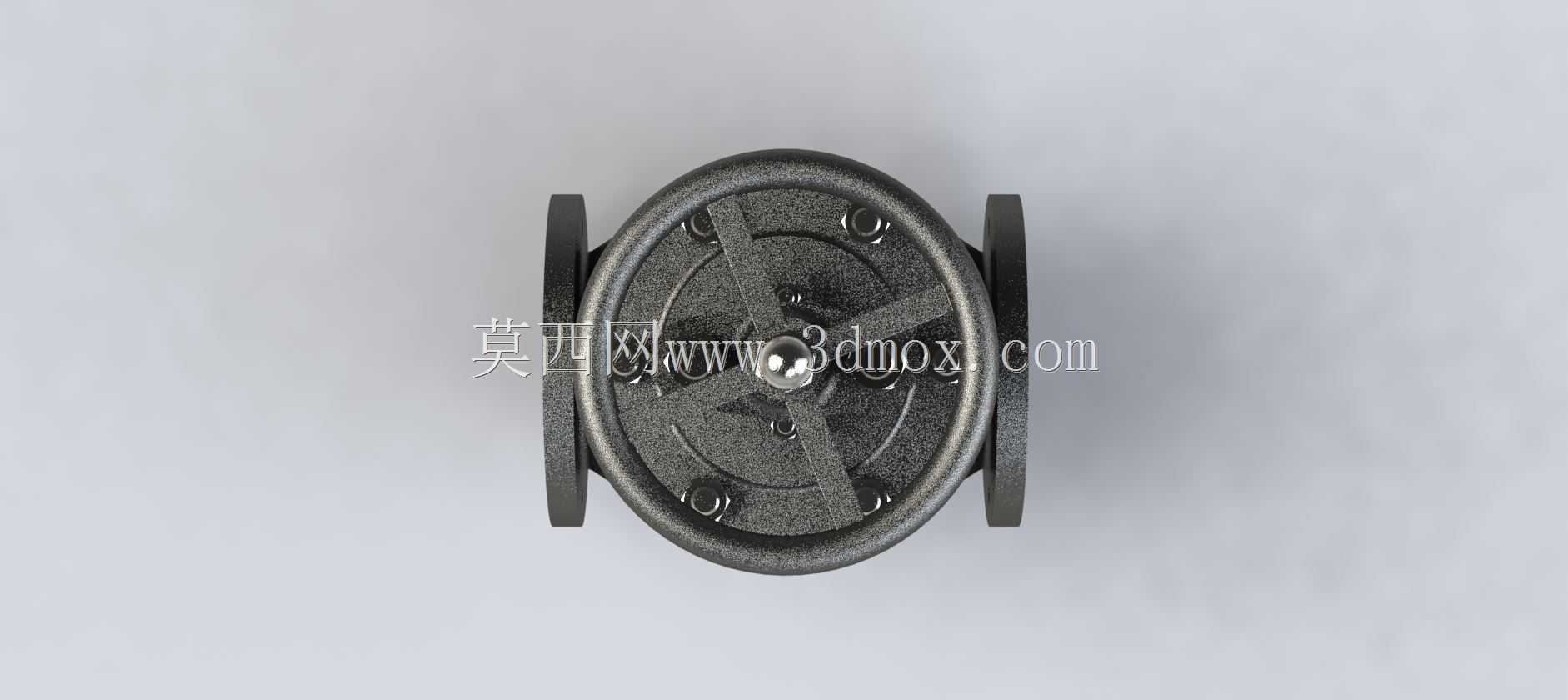

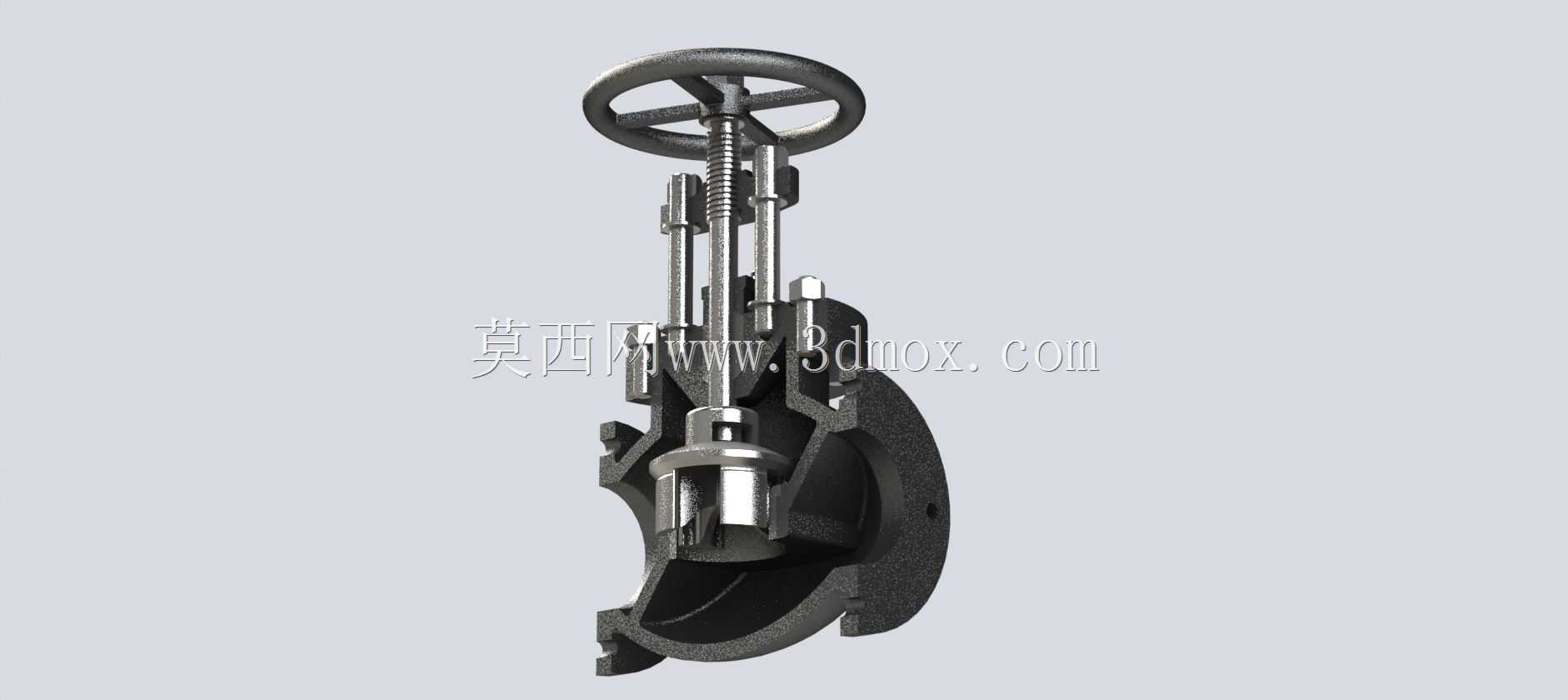

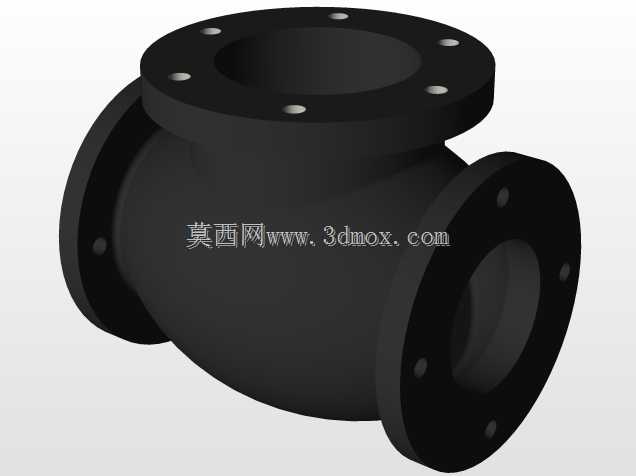

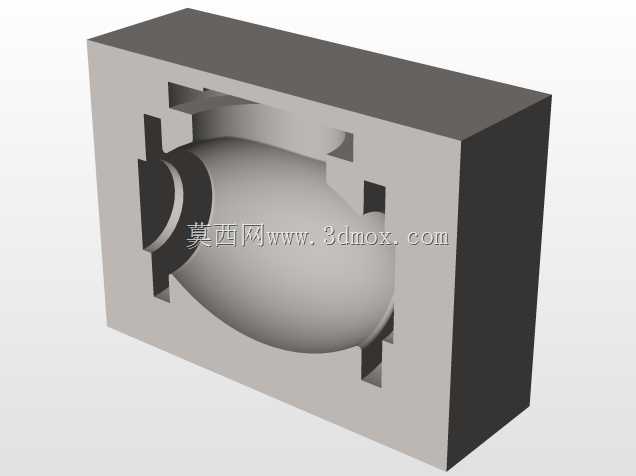

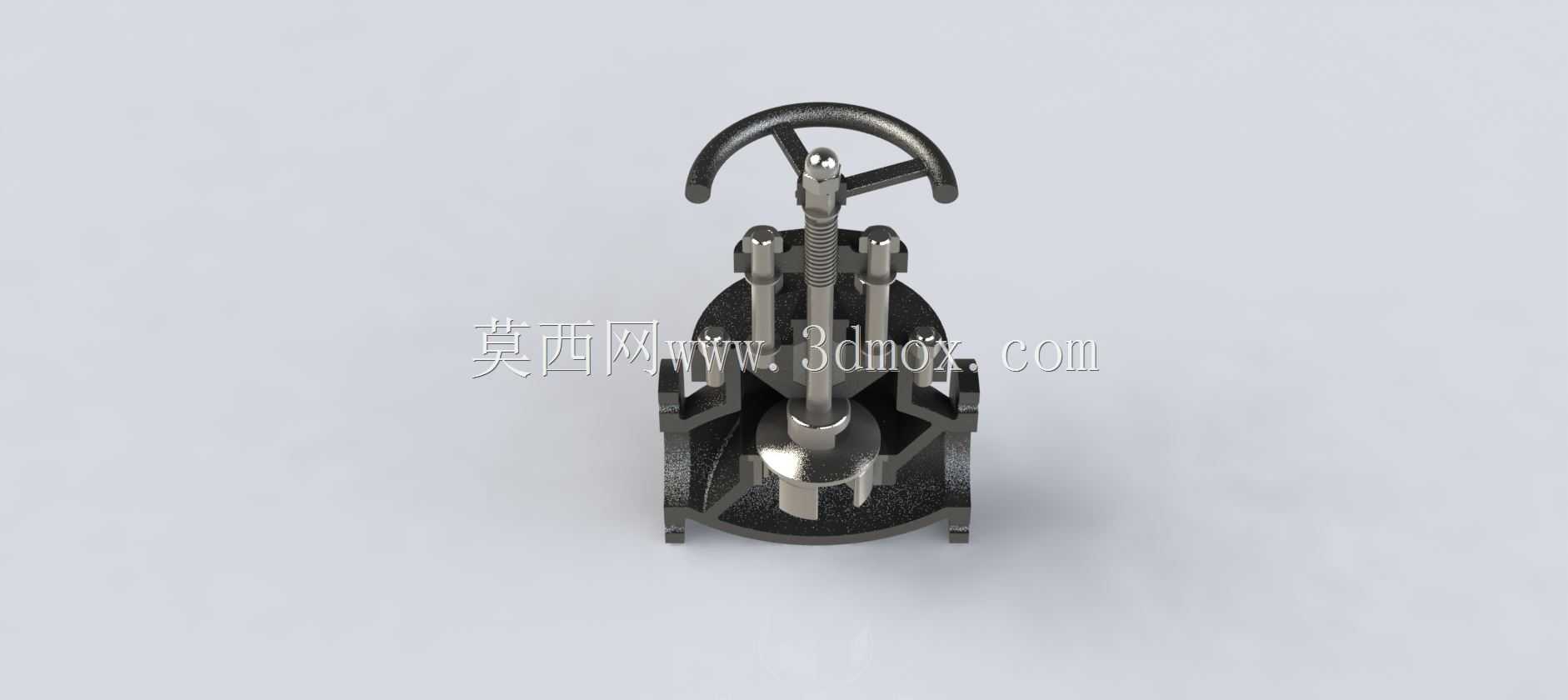

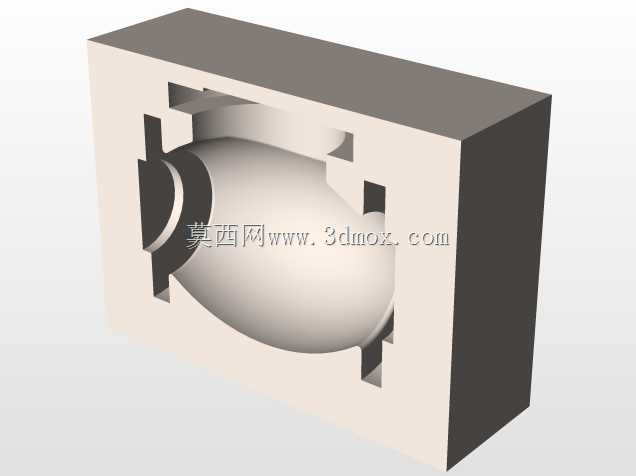

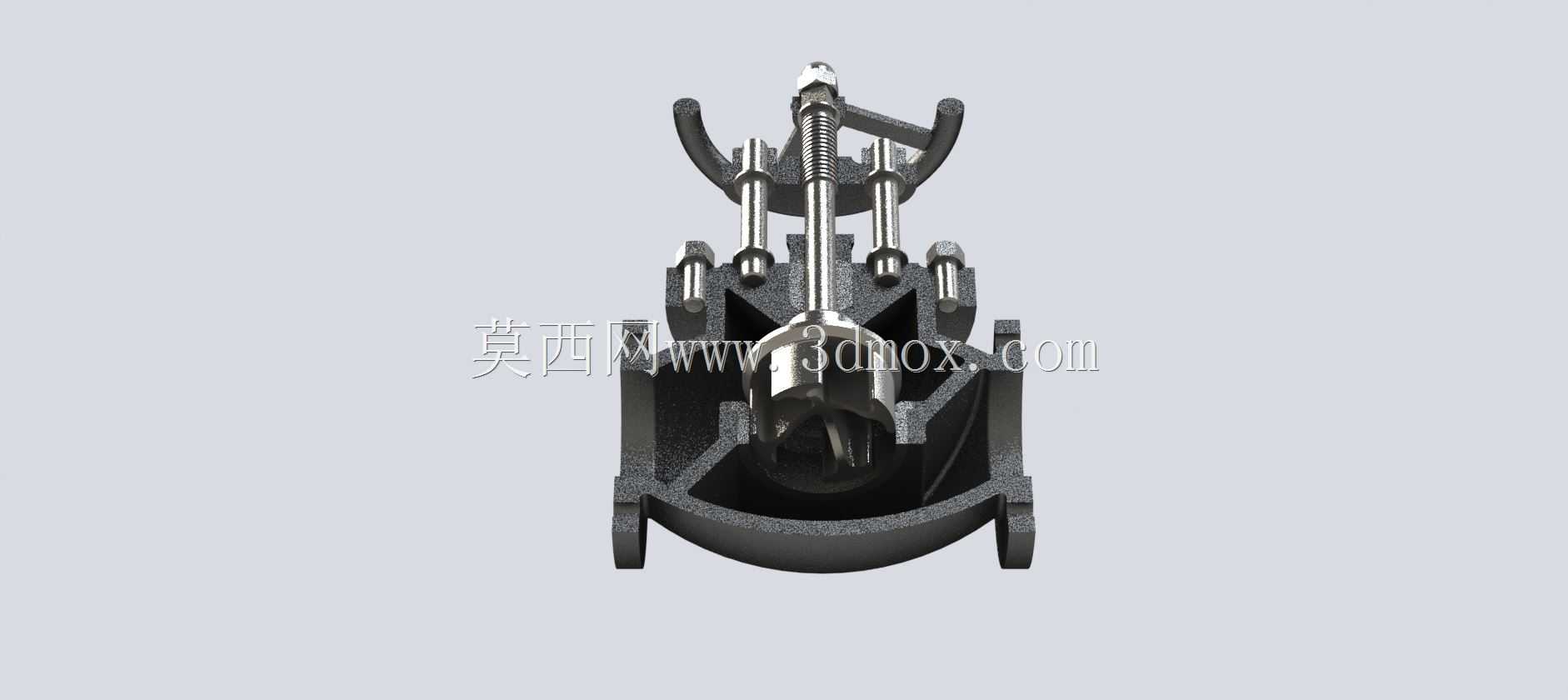

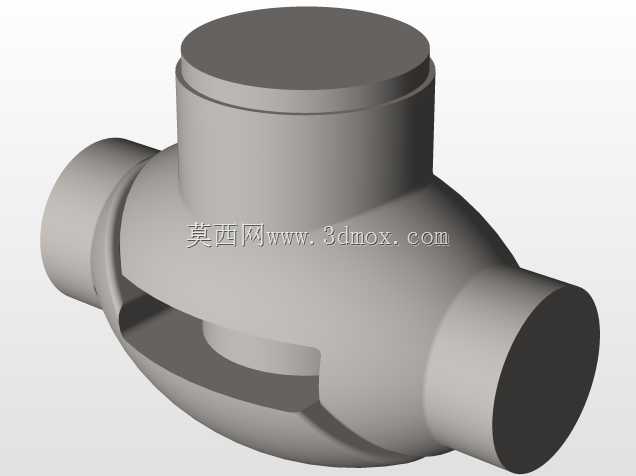

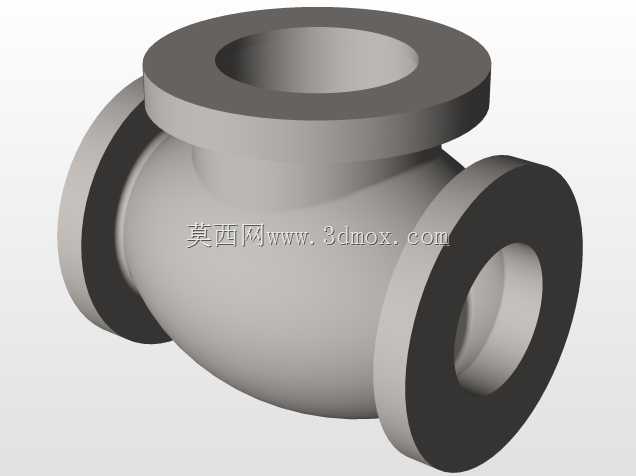

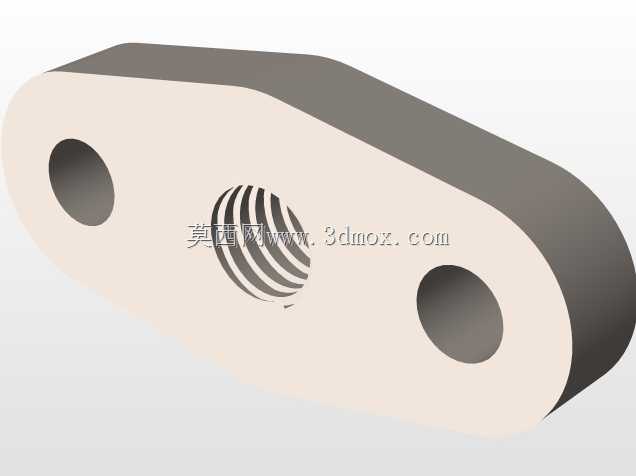

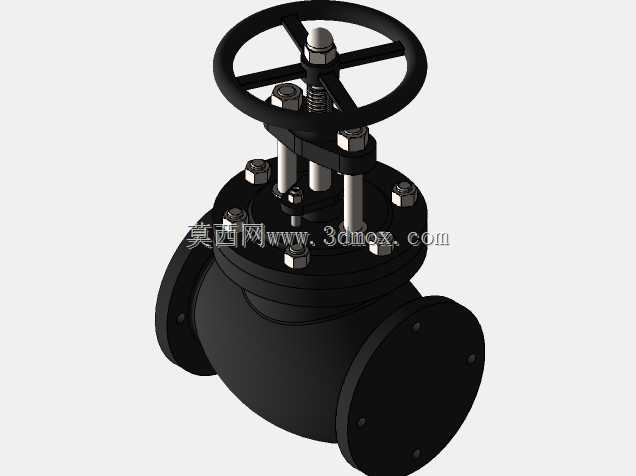

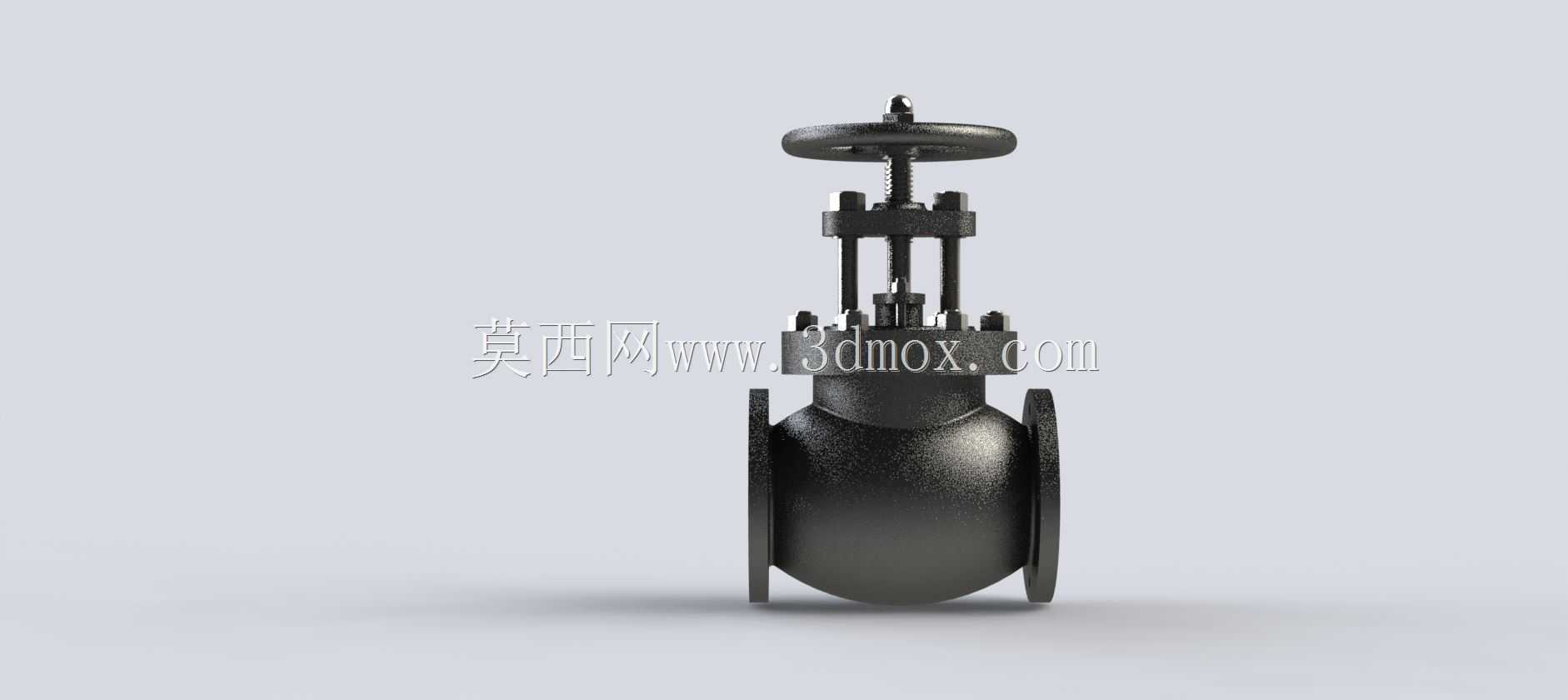

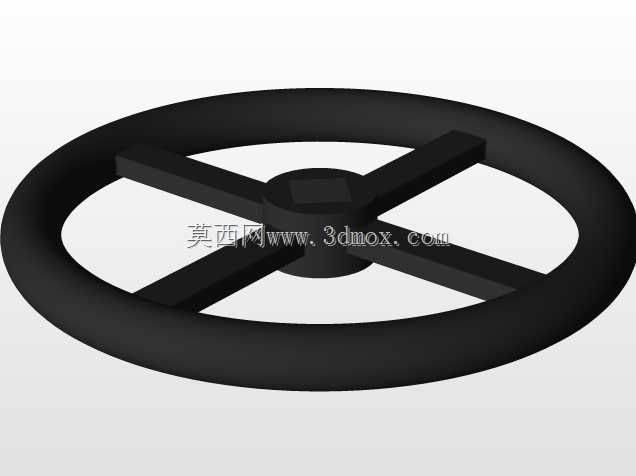

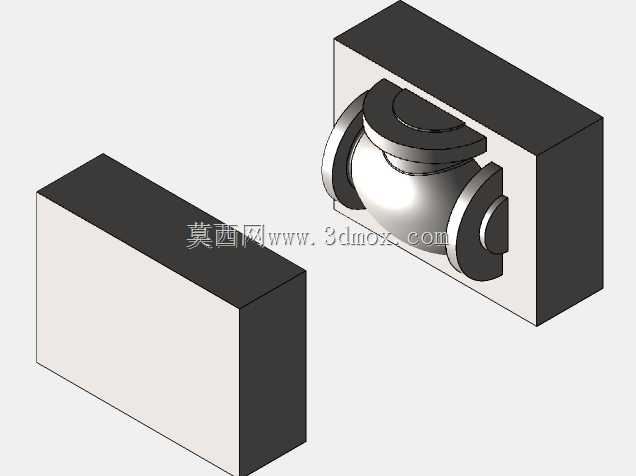

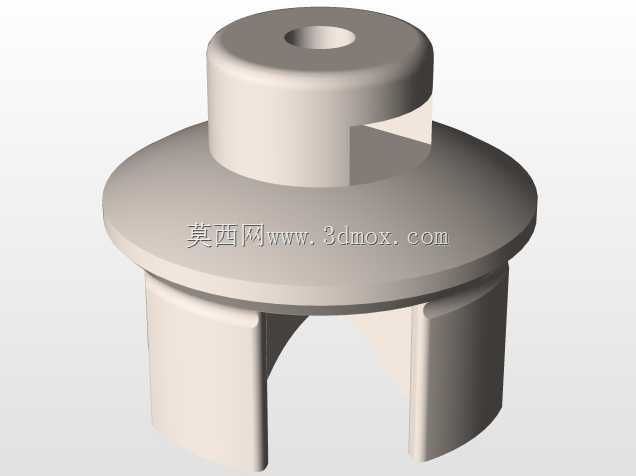

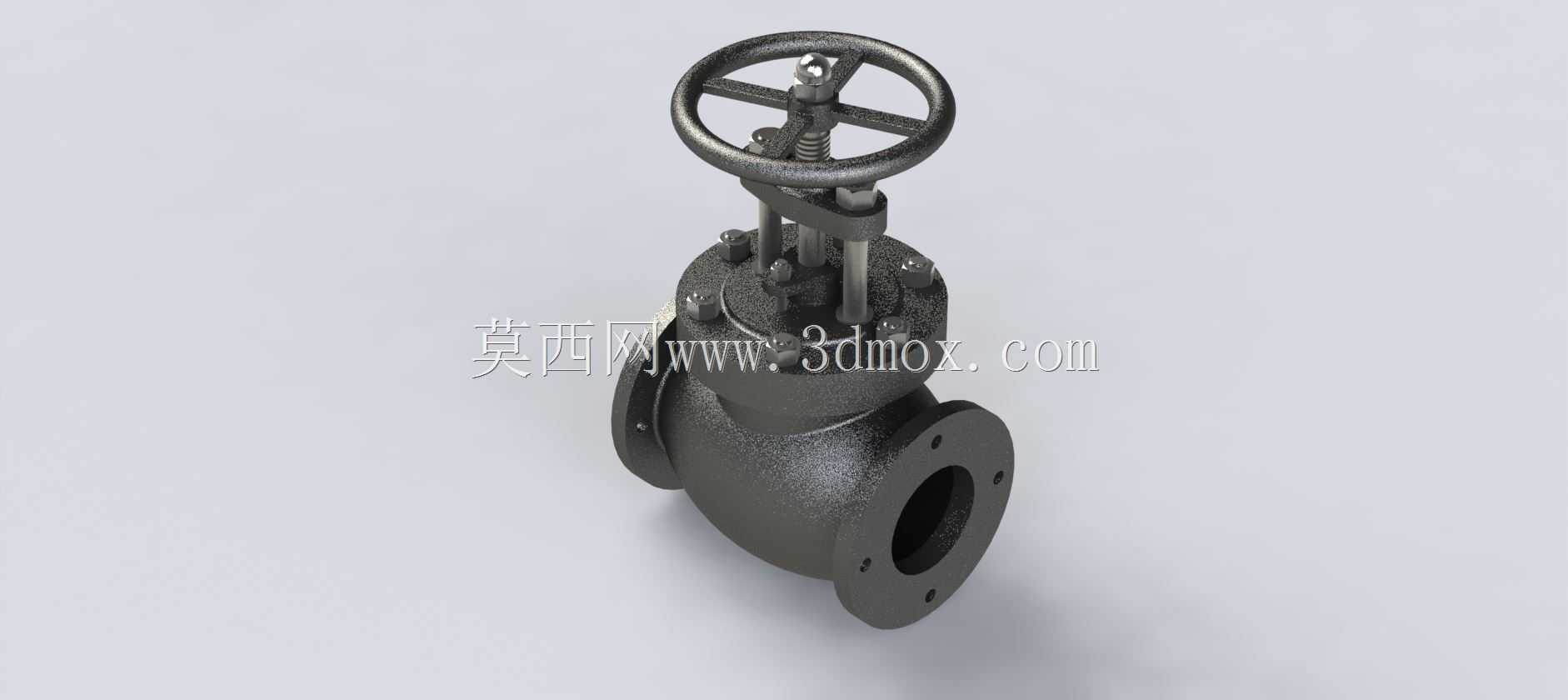

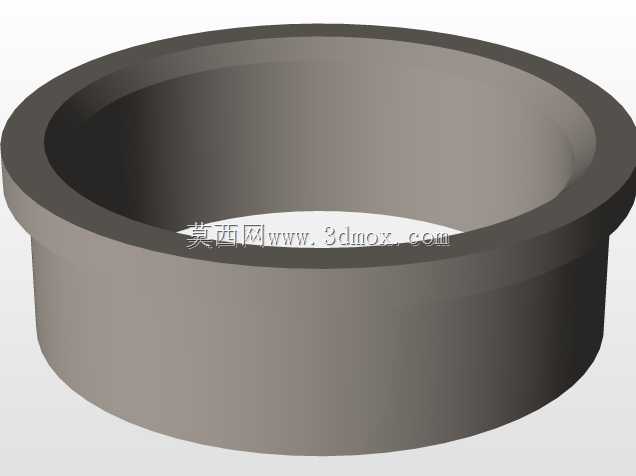

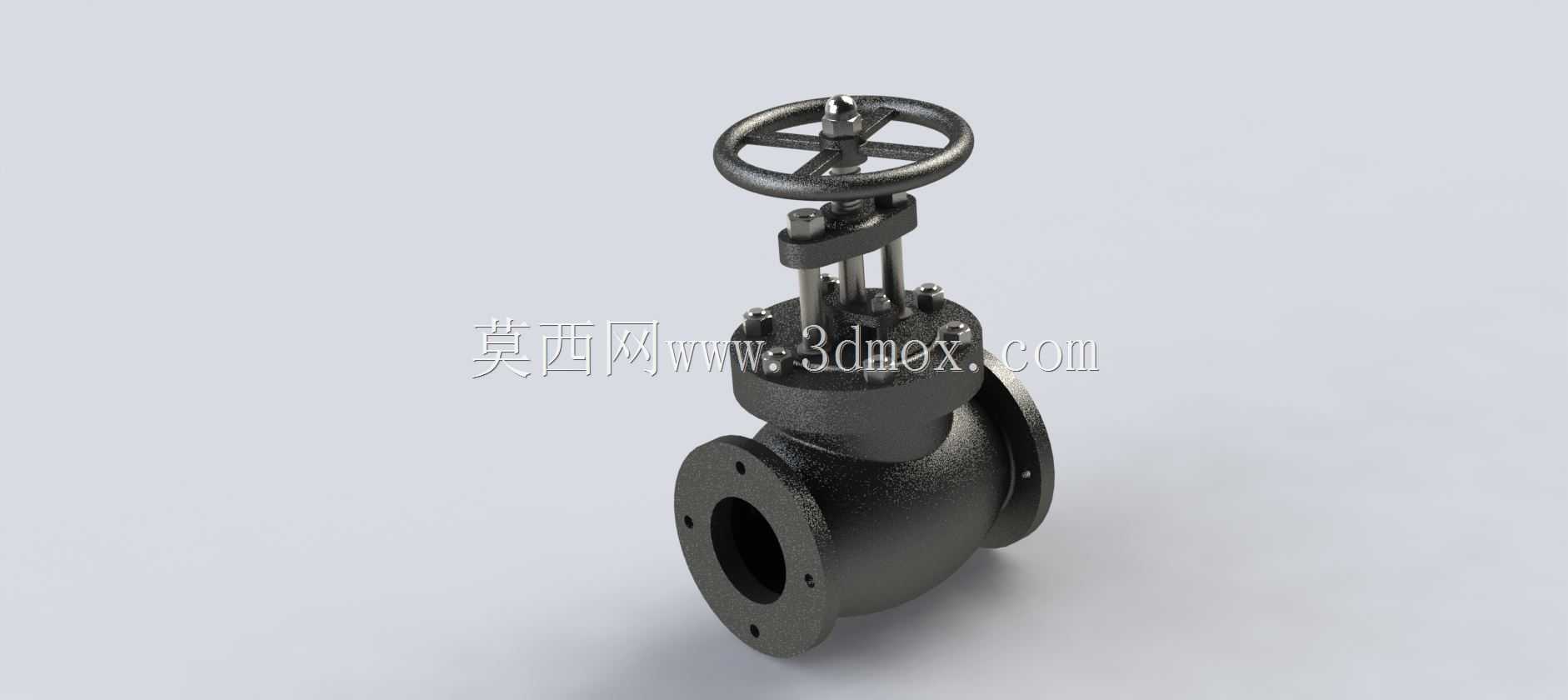

这款手动法兰截止阀主要应用于石油化工、市政给排水、暖通空调、火力发电等行业的工业管路系统中，作为管路截断类核心控制部件使用，核心作用是在管路运行过程中实现介质通路的完全切断与导通，不适合作为调节流量的节流部件长期使用，避免密封面长期受介质冲蚀出现密封失效问题。从实际使用场景来看，这类截止阀可适配清水、油品、低压蒸汽、无强腐蚀性的化工介质等多种流体工况，在民用建筑的供水干管、工业厂区的循环水管网、换热站的蒸汽管路中都有广泛应用，依靠阀瓣沿阀座中心线的升降动作实现密封，相比同通径的闸阀，其密封性能更可靠，启闭过程中密封面间的摩擦力更小，长期使用的磨损量更低，维护频次也相对更少。在功能特性设计上，这款产品采用手轮驱动结构，顶部的十字形手轮适配现场手动操作的施力习惯，操作人员无需额外辅助工具即可完成启闭操作，手轮下方设置的阀杆螺母结构将旋转动作转化为阀杆的直线升降运动，阀杆部位的填料密封结构可有效避免介质从阀杆配合间隙处出现外漏，保障管路运行的密封性。阀体采用直通式流道结构，介质从阀体一侧法兰进入，经过阀座与阀瓣的密封面后从另一侧法兰流出，流道走向的阻力系数适中，相比角式截止阀更适合安装在直线排布的管段上，减少管路弯折带来的额外阻力损失。在设计思路层面，这款截止阀的阀体采用整体铸造成型工艺，壁厚按照公称压力对应的强度标准设计，可承受对应工况下的管路静压与水锤冲击，两端的法兰连接结构采用标准法兰尺寸设计，法兰盘上的螺栓孔位置、孔径、密封面形式都匹配通用管路法兰标准，安装时可直接与同通径同压力等级的管路法兰对接，无需额外加工转接部件。从安装边界来看，这款截止阀安装时需要预留足够的顶部操作空间，保障手轮可以完整旋转无遮挡，手轮的最大旋转外径决定了操作空间的最小预留尺寸，阀体两端法兰的端面间距为安装长度尺寸，设计管路排布时需要提前预留对应长度的安装位，避免出现管路对接错位的问题；同时安装时要注意介质流向与阀体上的标识方向一致，确保介质从阀瓣下方进入阀腔，降低启闭操作的力矩，同时在阀门关闭状态下可让填料腔处于低压状态，延长填料密封的使用寿命。阀体下部的流线型型腔设计可减少介质在阀腔内的涡流损失，降低介质流动过程中的噪音与振动，阀瓣与阀座的密封面采用堆焊耐磨合金的设计思路，可耐受介质中少量固体颗粒的冲刷，延长密封副的使用寿命，整体结构的零部件通用性强，后期维护时可快速更换填料、阀瓣等易损件，降低设备全生命周期的使用成本。
