法兰连接明杆楔式工业闸阀结构设计

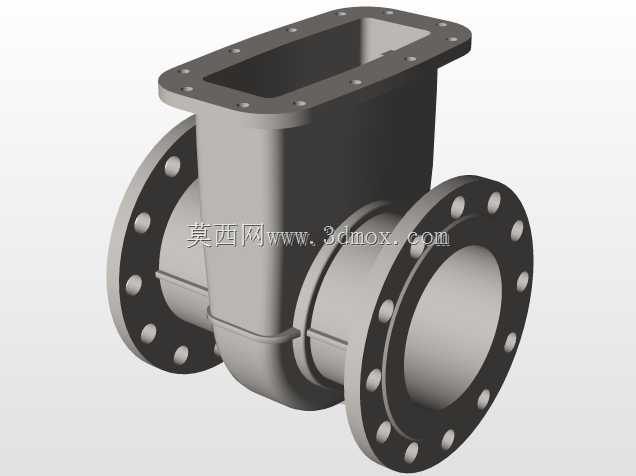

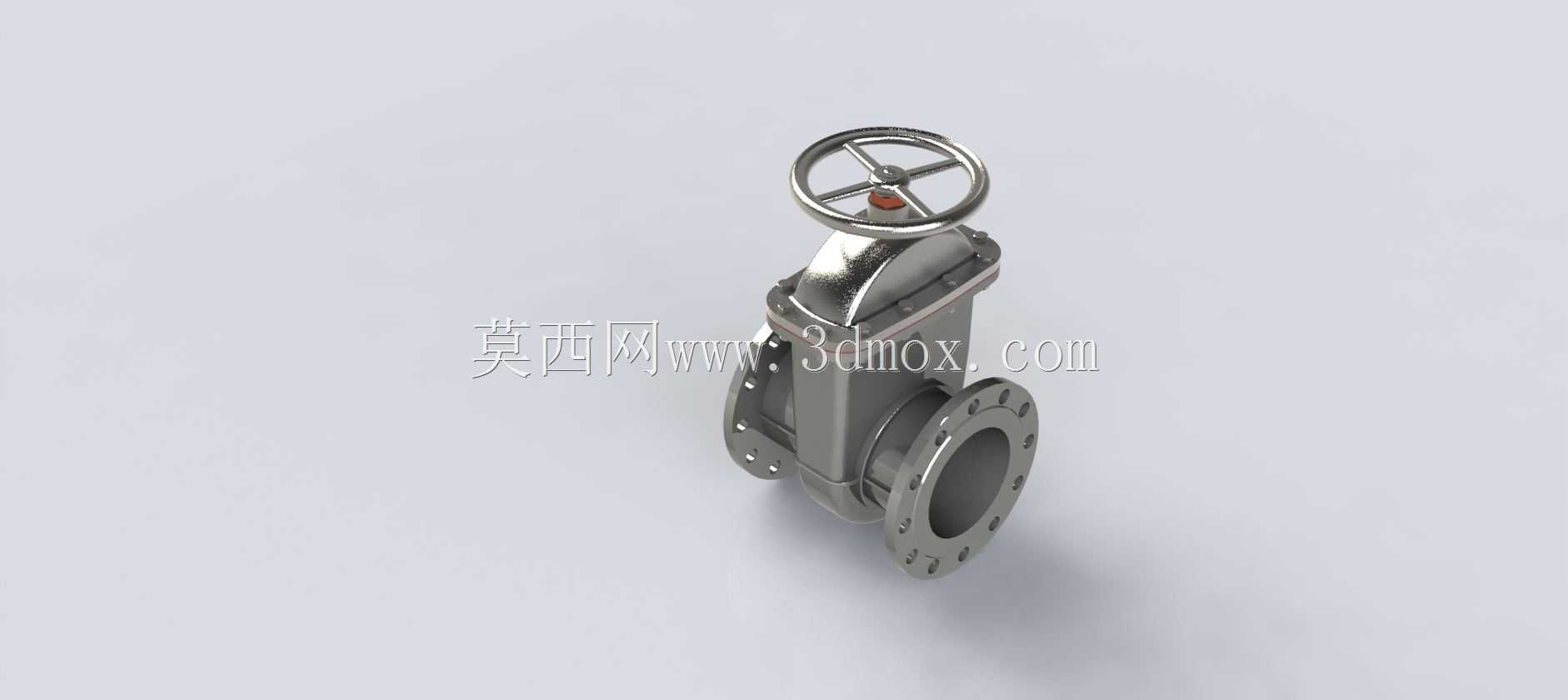

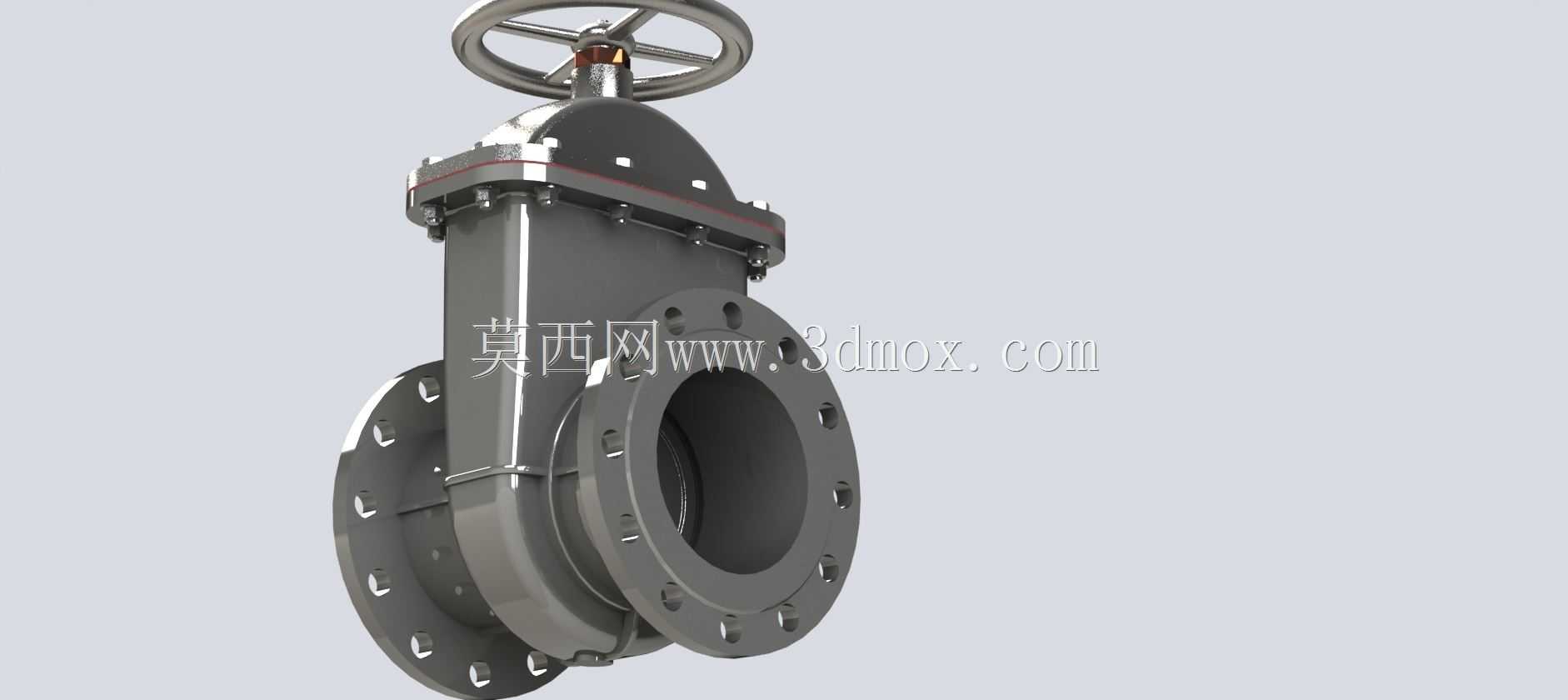

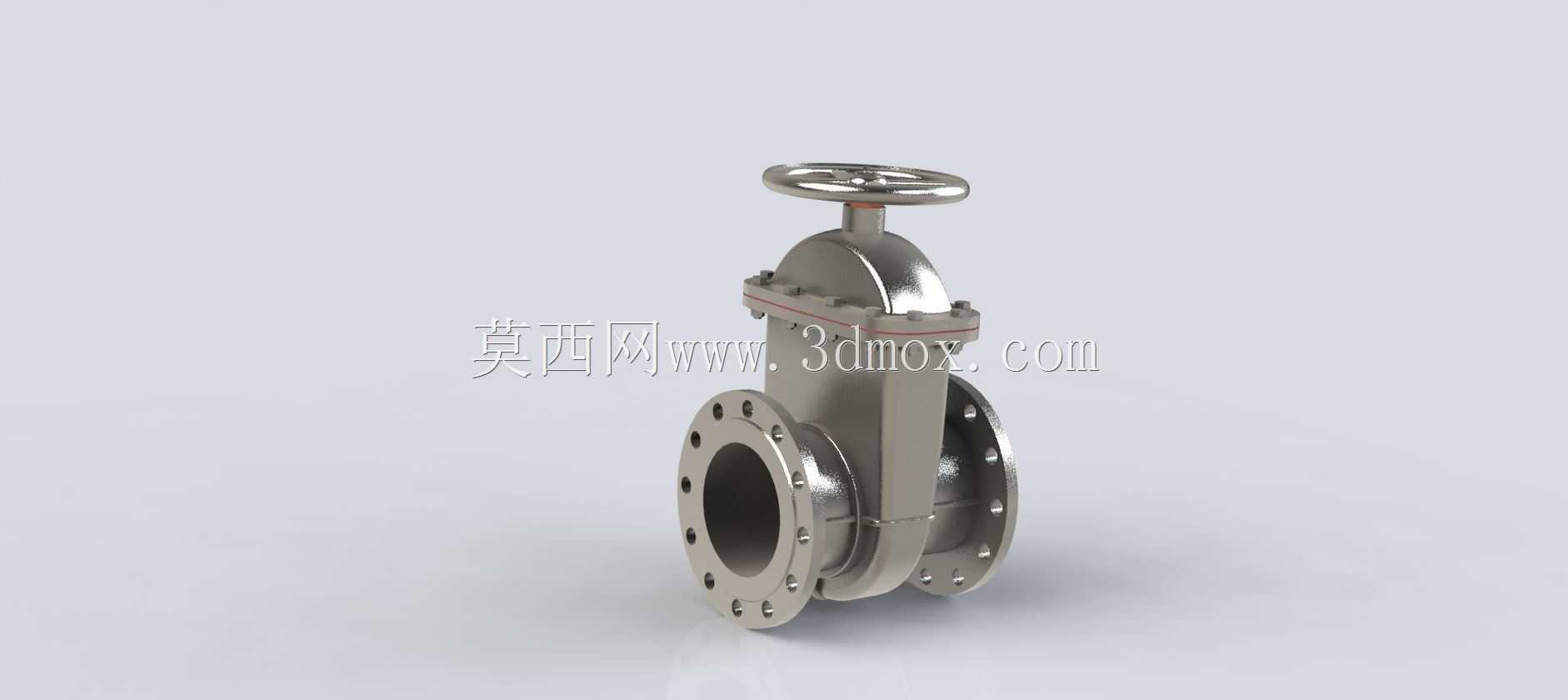

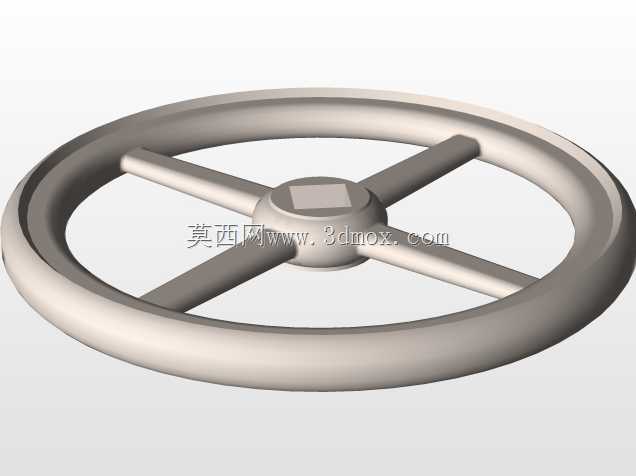

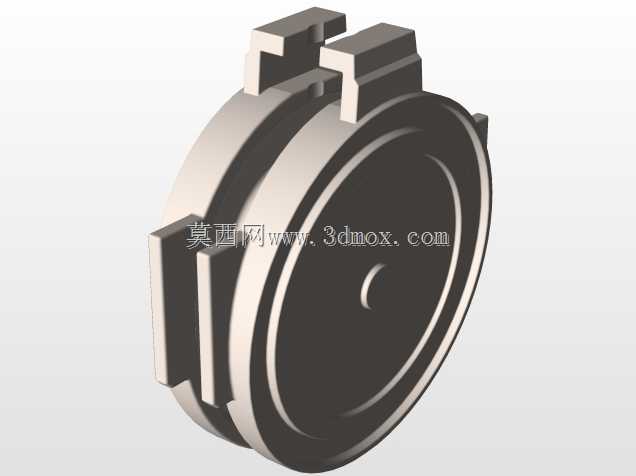

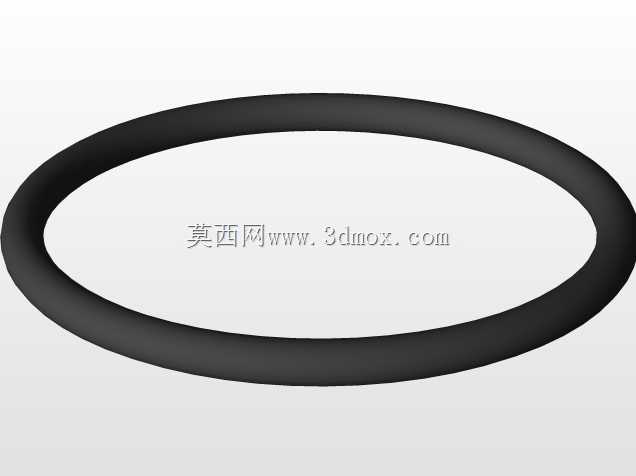

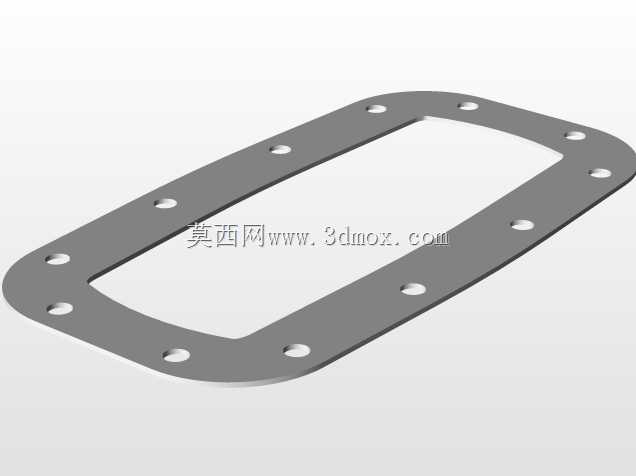

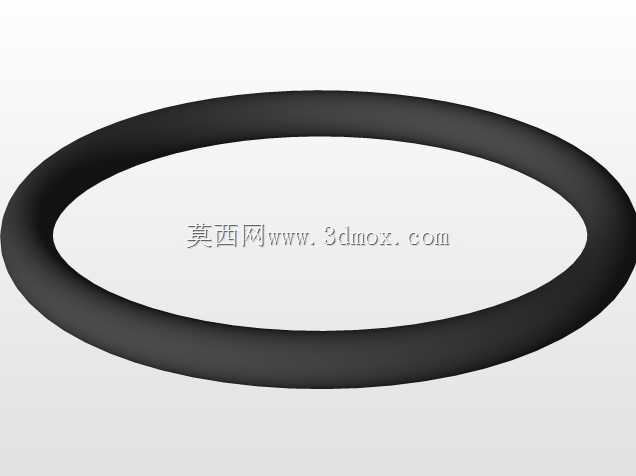

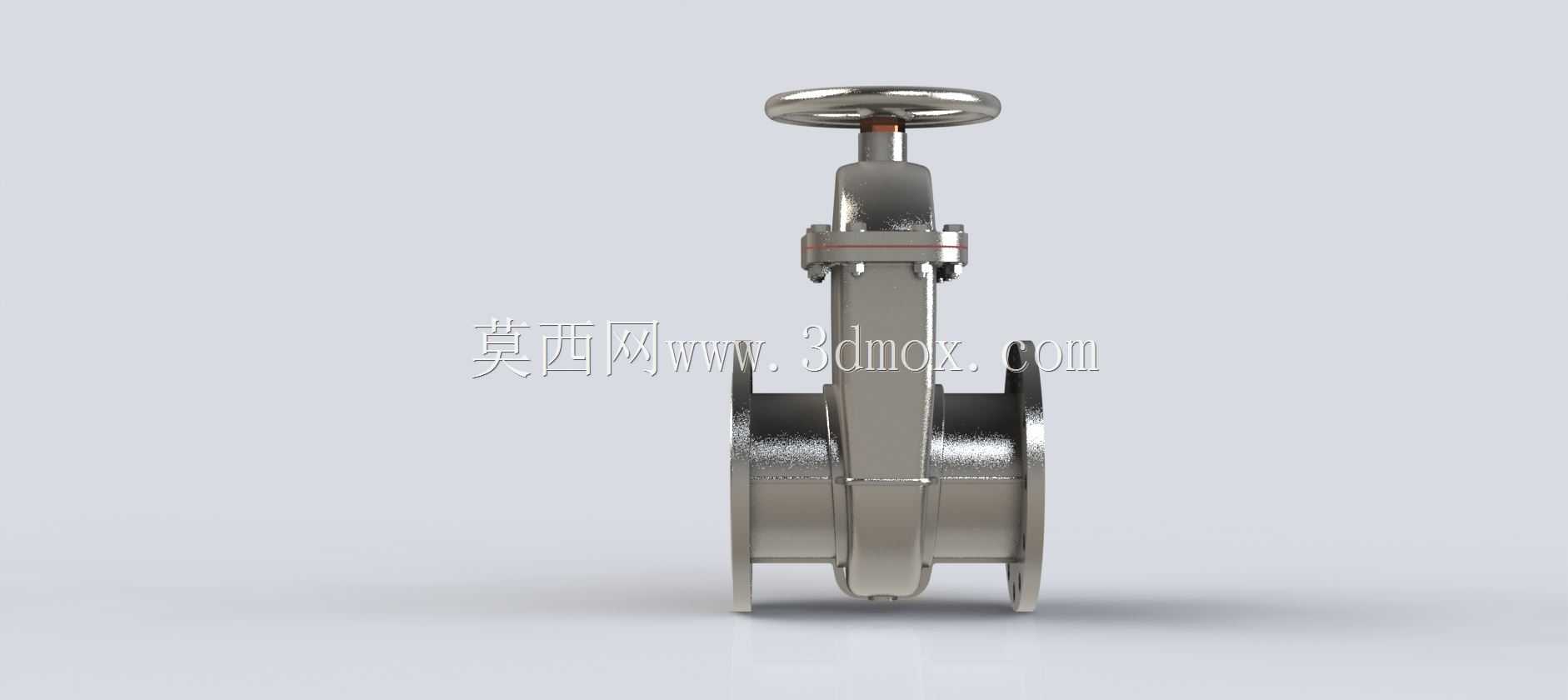

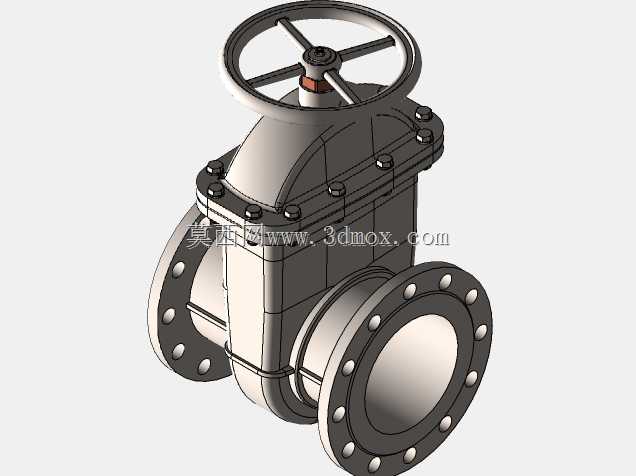

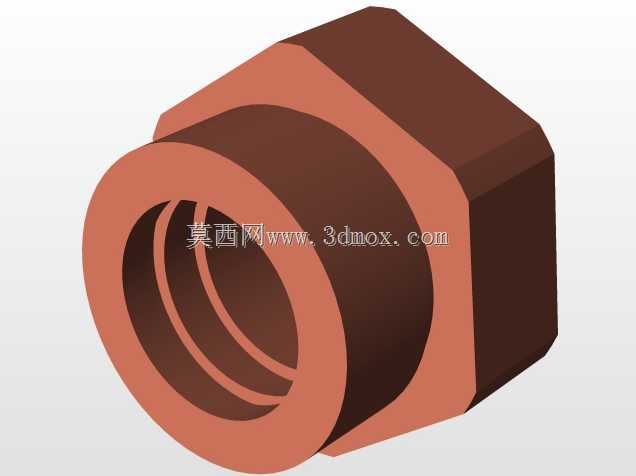

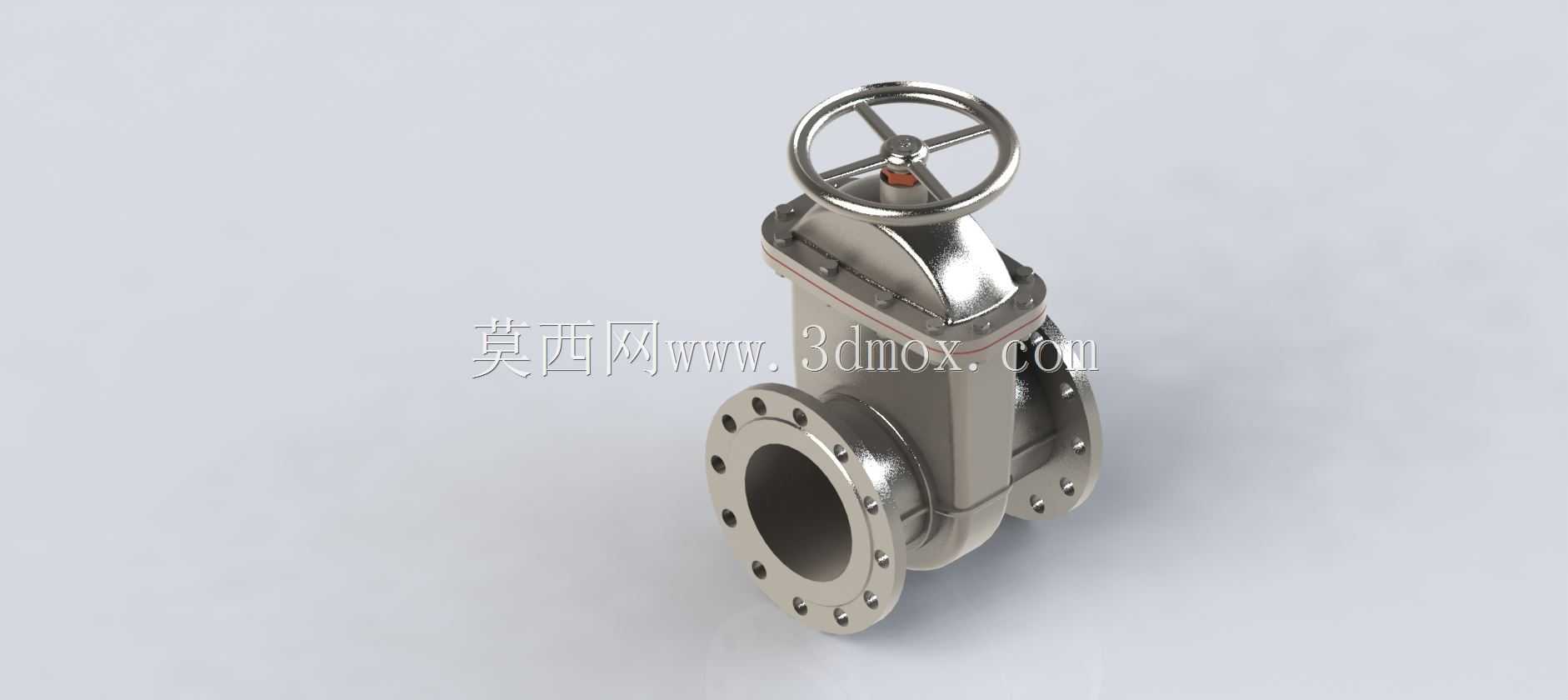

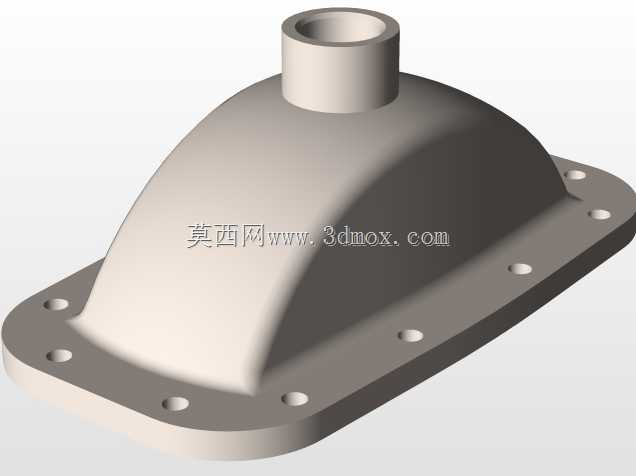

这款闸阀主要应用于市政给排水、石油化工输送、暖通空调循环、火力发电汽水回路等工业与民用流体输送管路系统中，作为管路通断控制的核心部件，承担着截断管路内介质流通的关键作用，不适用于调节介质流量，仅做全开或全关工况使用，可适配清水、油品、蒸汽等多种无强腐蚀性的流体介质输送场景。在实际管路运行中，当闸阀处于全开状态时，阀体内的流道完全贯通，介质流经阀体时的阻力极小，不会产生明显的压降与流态扰动，能够保障长距离管路输送的效率；当需要截断管路时，通过转动顶部的手轮带动阀杆转动，驱动楔形闸板沿阀体内的导向槽垂直升降，依靠闸板与阀座密封面的紧密贴合实现可靠截断，密封性能稳定，长期使用也不易出现内漏问题。从设计思路来看，这款闸阀采用明杆结构设计，阀杆的升降行程可以直观反映阀门的开闭状态，现场运维人员无需额外加装开度指示装置，就能快速判断阀门工况，同时明杆结构的阀杆螺纹部分位于阀体外部，不会直接接触管路内的输送介质，能够避免介质中的杂质腐蚀、磨损阀杆螺纹，大幅提升阀门的整体使用寿命，降低日常运维的频次与成本。阀体两侧采用法兰连接结构，安装时可与同公称通径、同压力等级的管路法兰精准对接，通过螺栓均匀紧固即可完成安装固定，连接强度高，密封性能可靠，能够承受管路运行中的压力波动与轻微振动，适配中低压工况下的管路安装需求。整体外形采用对称式结构设计，顶部手轮的操作半径符合人体工程学设计，单人即可完成开闭操作，无需借助额外的加力工具；阀体底部采用平底流道设计，介质流经时不会在阀腔内沉积杂质，能够减少杂质对密封面的冲刷磨损，同时也便于管路检修时的阀腔清理。安装时需要预留足够的阀杆上升空间，保障阀门全开时阀杆不会与周边管路、支架产生干涉，手轮操作位置需预留运维人员的操作空间，便于日常的开闭操作与工况检查。
