高功率工业工艺气体压缩机组结构设计

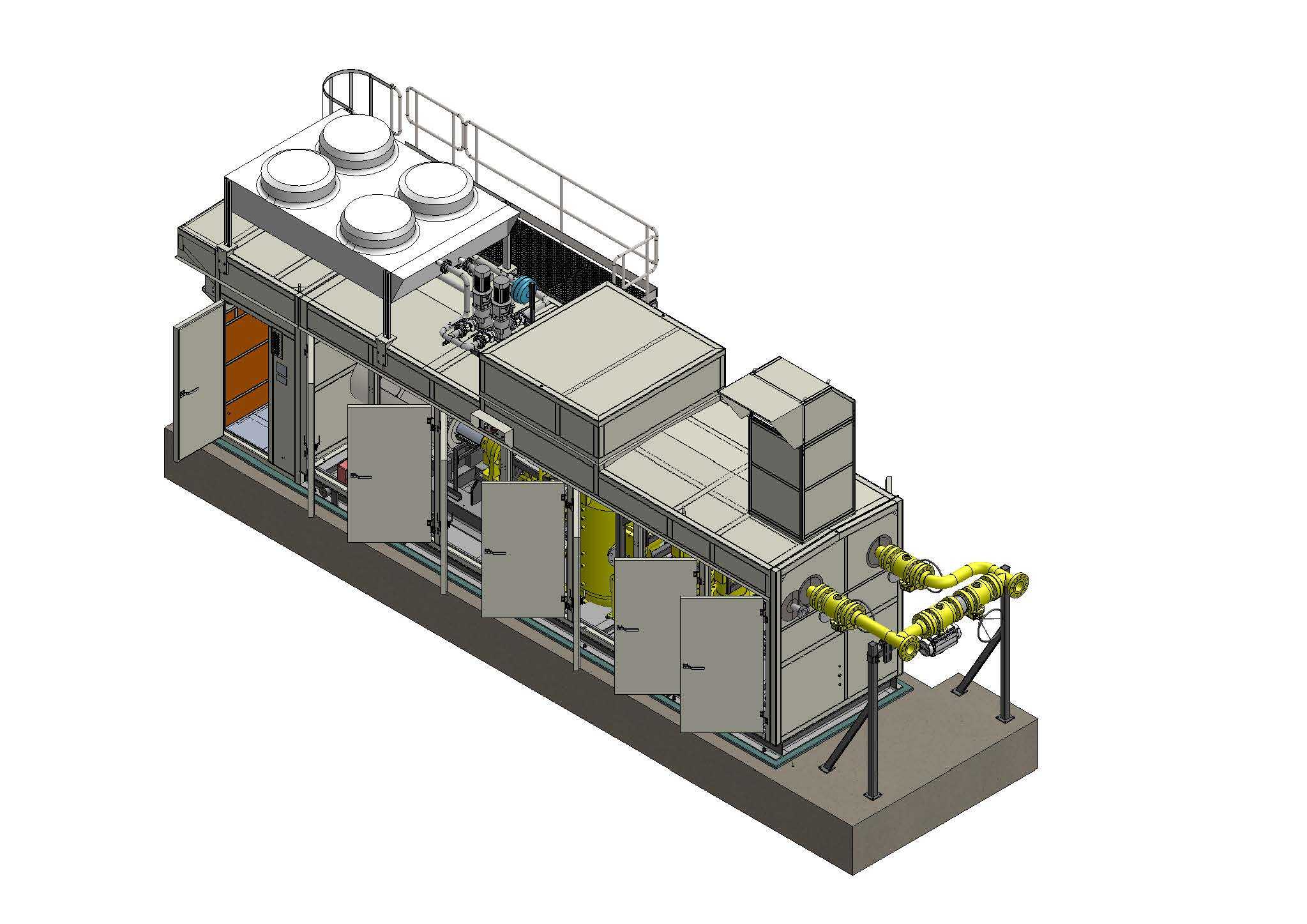

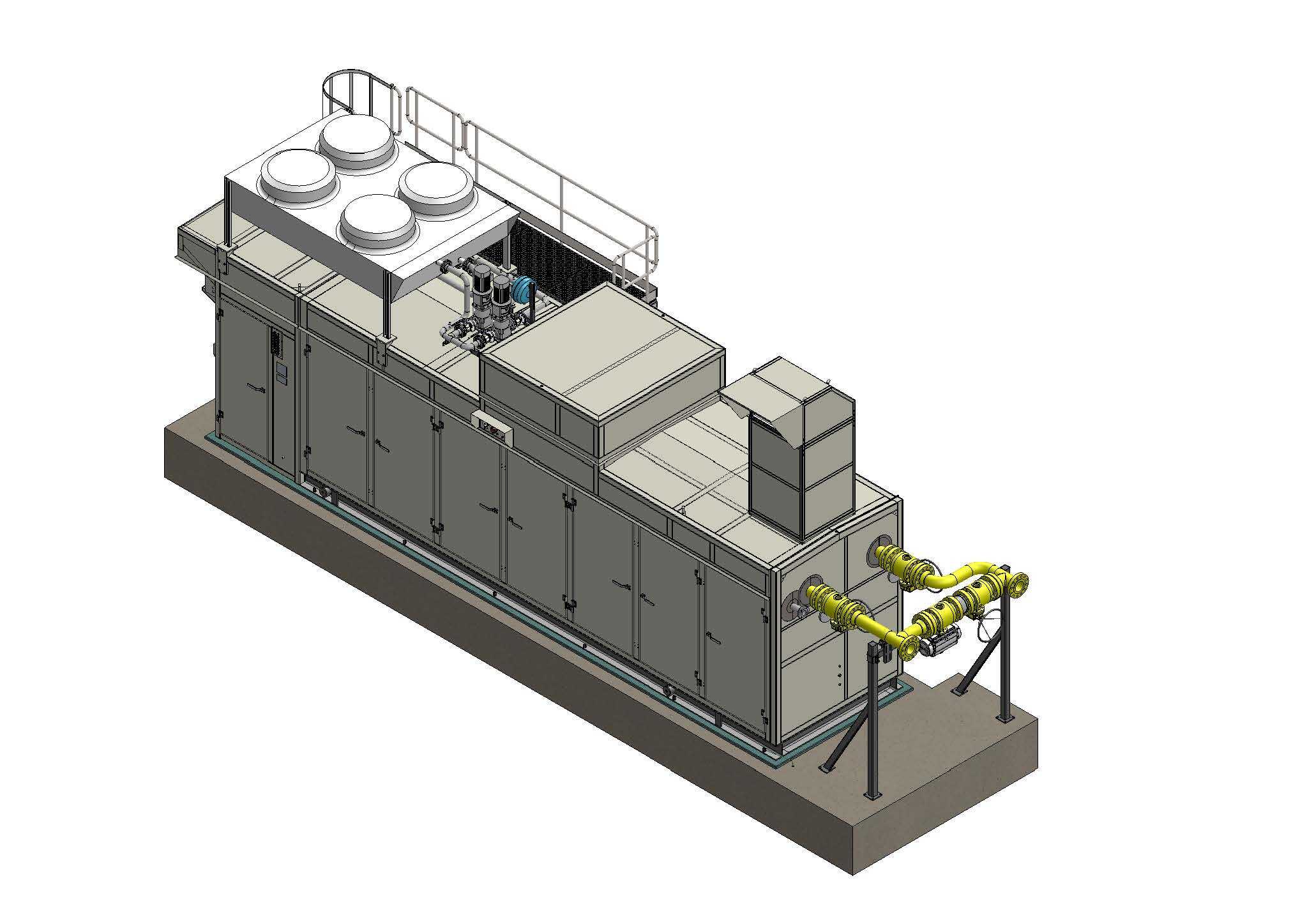

　　这套压缩机组的三维建模完全围绕化工、能源领域的工艺气体增压输送场景搭建，在做结构设计之初，首先锚定的是现场安装的边界条件：机组采用一体化撬装底座设计，所有功能模块全部集成在预制混凝土基座上方的钢制撬架上，不需要现场做分散的设备基础找正，只要预留好对应进出气管道的对接空间、顶部散热通风的净空距离，以及侧面检修门的开启操作空间就能完成就位，撬体底部的固定螺栓孔位完全匹配常规工业厂房的设备基础预留点位，侧面的黄色工艺管道接口采用标准法兰对接形式，对接端预留了足够的管道支吊架安装位置，避免管道载荷直接作用在机组壳体上造成密封面变形。

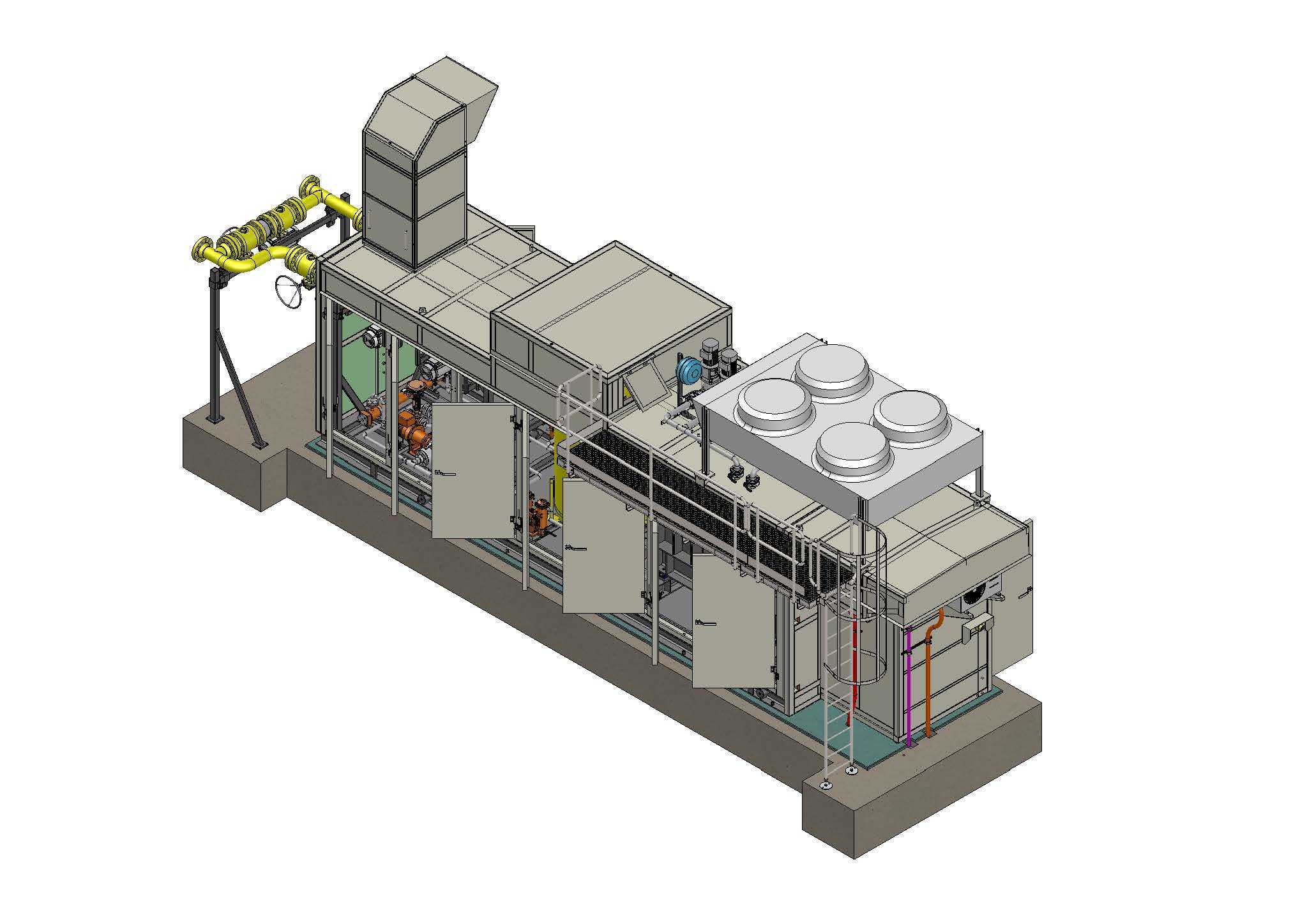

　　从实际用途来看，这套机组专门针对工艺管网里的中低压气体做增压输送，进气侧适配25巴的来气压力，经过多级压缩做功之后可以稳定输出48巴的高压气体，配套的联轴器额定传递功率达到461千瓦，完全能满足长距离气体输送、工艺反应釜进气增压、储气库注气这类连续运行工况的载荷要求，不会因为长时间满负荷运行出现传动部件打滑或者扭矩不足的问题。做结构布局的时候，特意把压缩主机、驱动单元、冷却系统、控制柜体做了分区排布：顶部的四组圆形散热组件直接对应压缩级的排气冷却回路，散热风机的排风方向垂直向上，不会把热风倒灌进侧面的检修通道，周围的安全护栏完全按照工业现场的临边防护标准设计，护栏高度、横杆间距都满足日常巡检人员的安全操作要求，顶部平台预留了检修人员的操作站位空间，不需要额外搭设脚手架就能完成散热组件的日常维护。

　　侧面的压缩腔室全部采用快开式检修门设计，每扇门都对应独立的压缩级或者过滤模块，日常更换滤芯、检查气阀密封的时候不需要拆解整体壳体，能大幅缩短现场停机维护的时间；驱动端的联轴器位置做了半封闭的防护壳体，既可以避免传动部件裸露带来的安全隐患，又预留了对中检测的操作窗口，日常做激光对中检查的时候不需要完全拆除防护结构。机组侧面伸出的工艺管道全部做了应力优化设计，管道弯头的曲率半径、支腿的固定位置都经过挠度校核，满压运行的时候管道振动幅值控制在工业设备允许的范围内，不会因为长期振动造成法兰密封泄漏或者管道焊缝疲劳开裂。

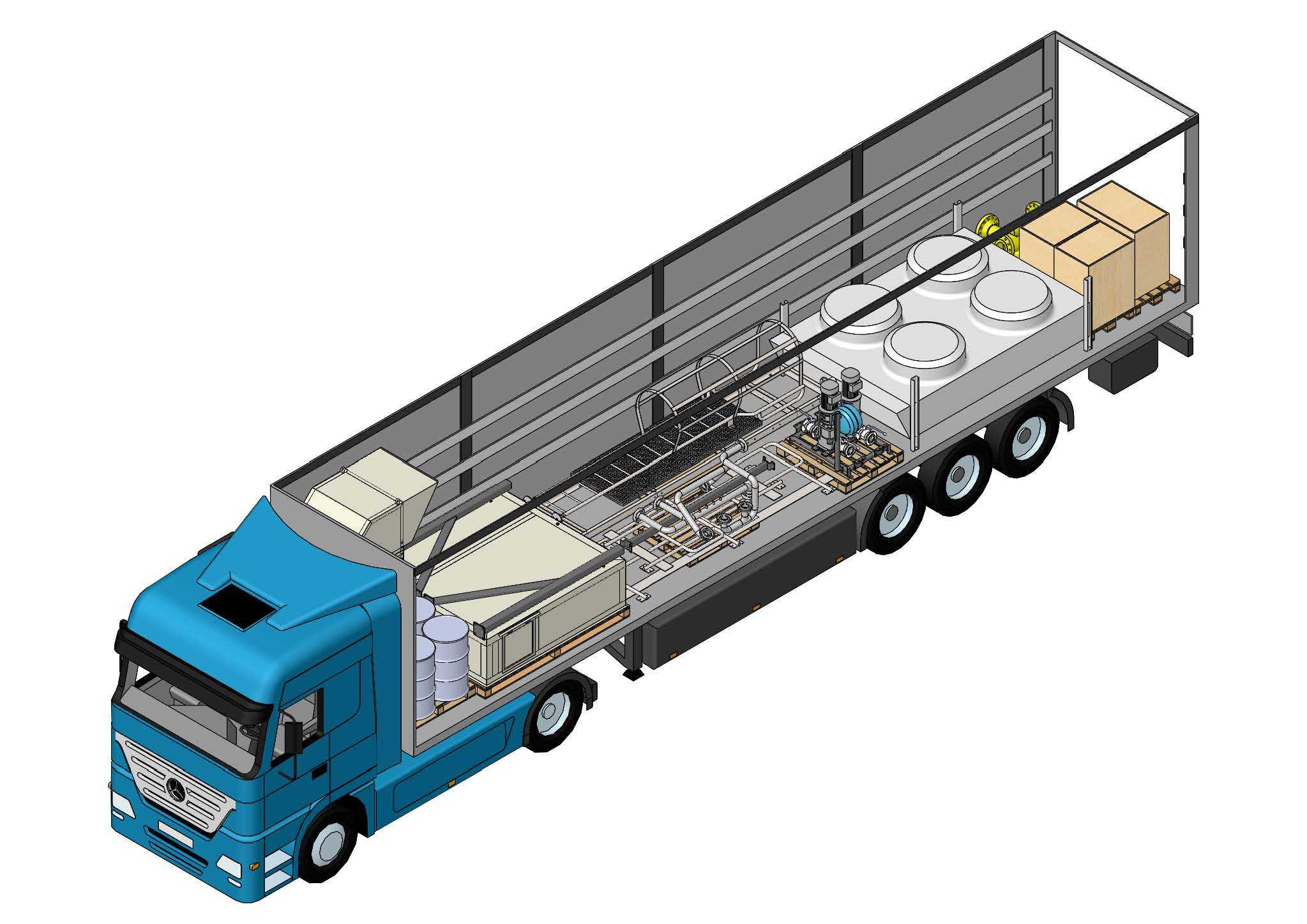

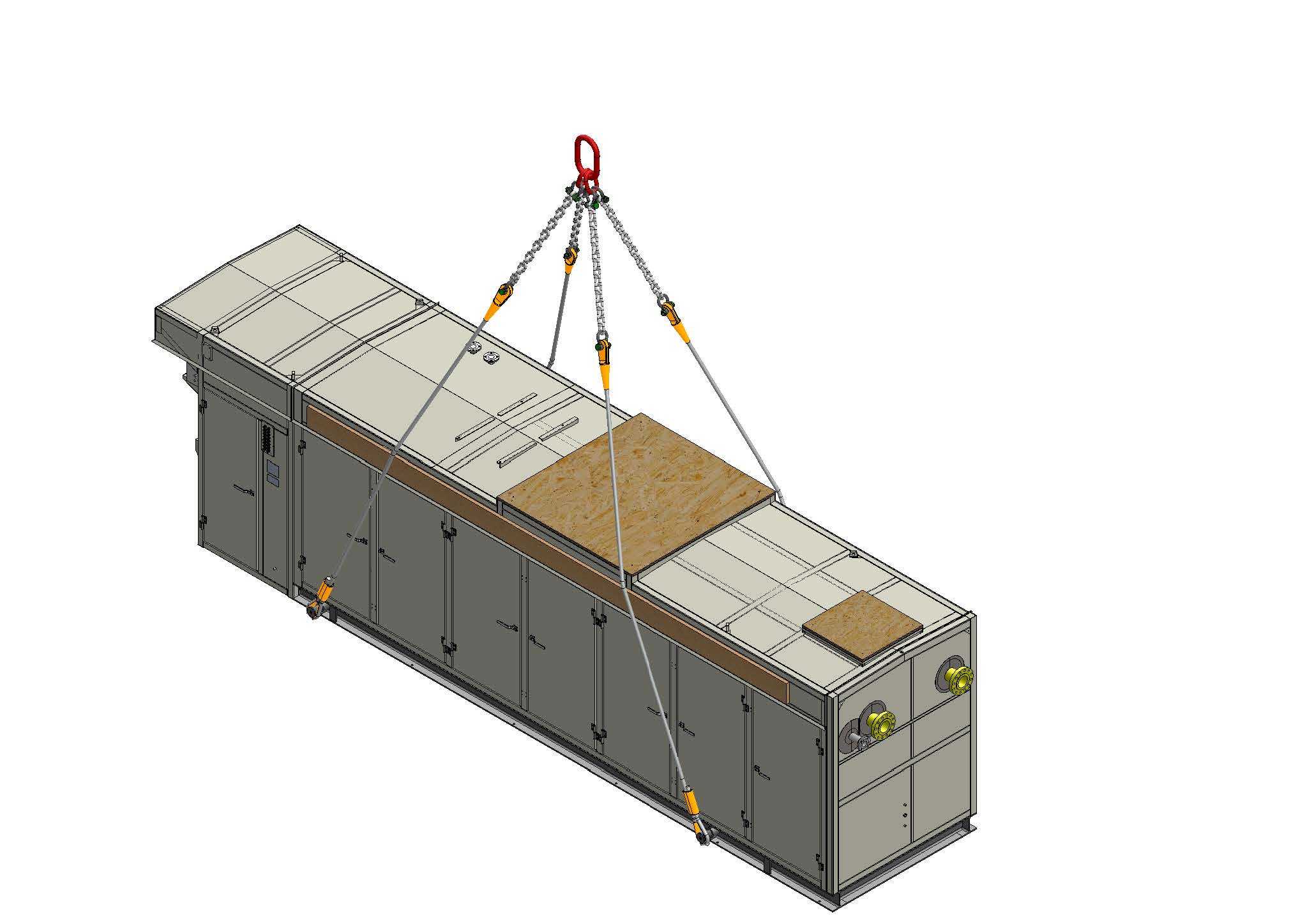

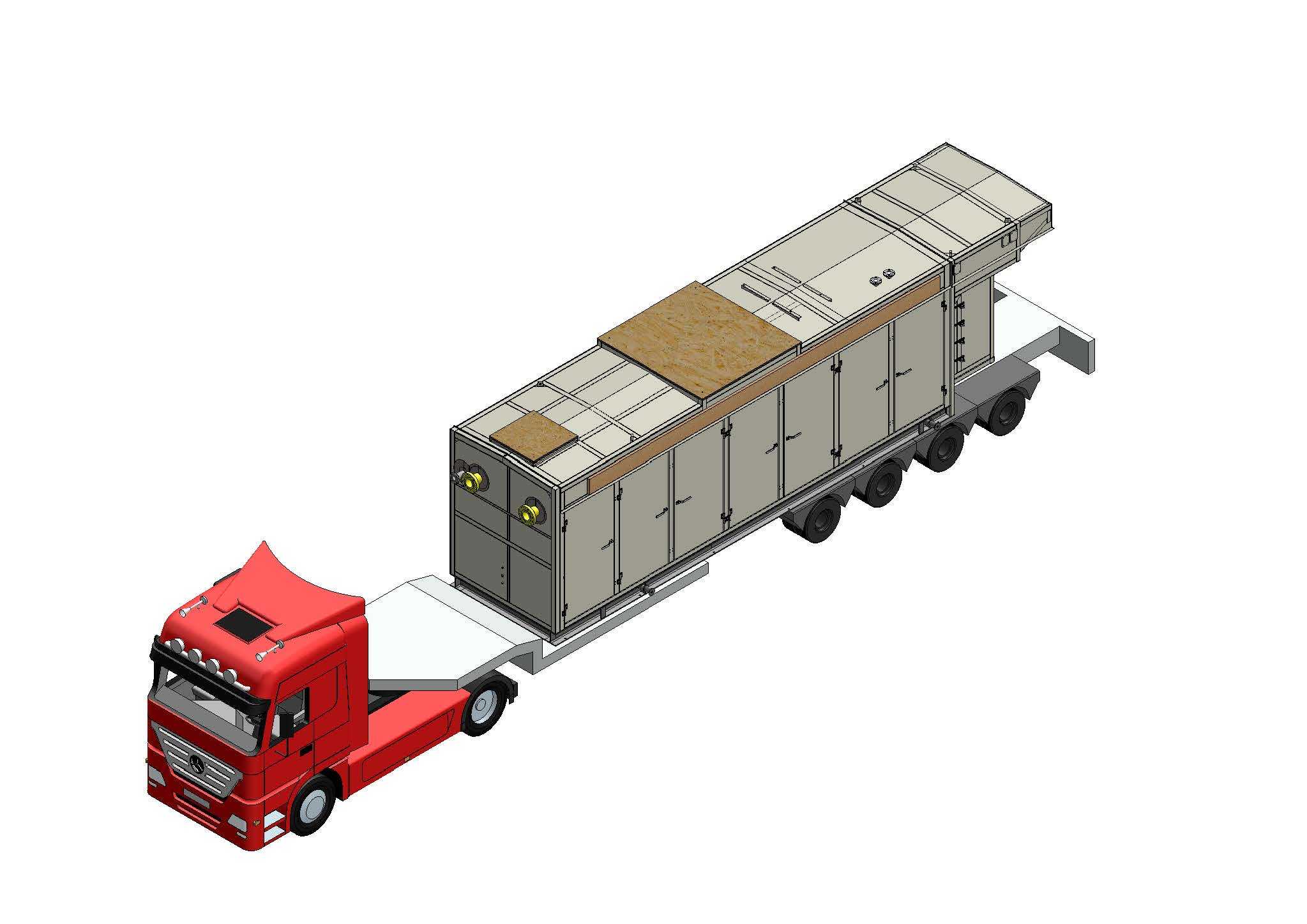

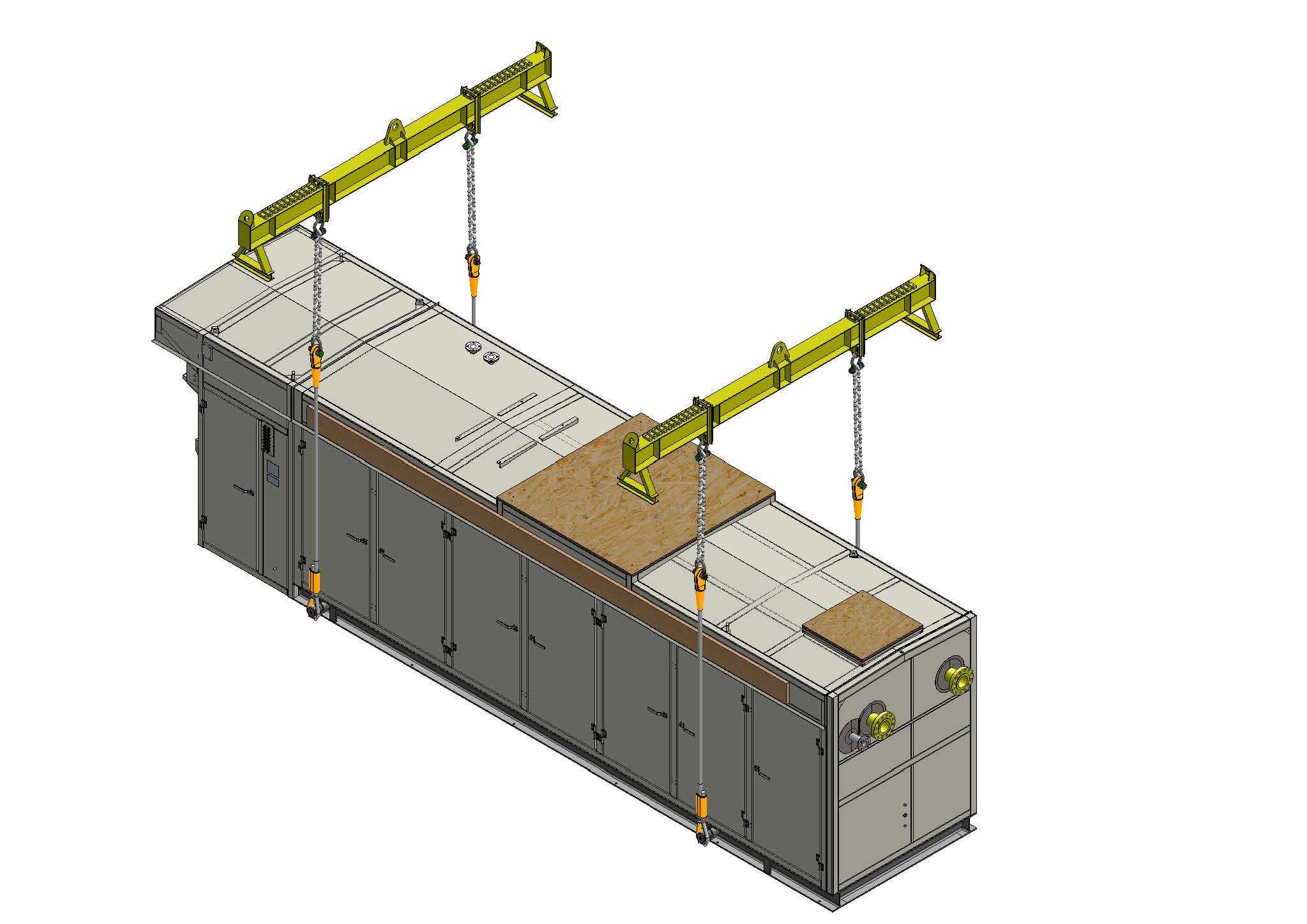

　　建模过程中对所有部件的装配干涉做了全流程校验，小到每扇检修门的铰链开合角度、护栏的安装螺栓预留空间，大到冷却模块的吊装路径、主机的检修抽拉空间，都在三维环境里做了模拟验证，避免现场安装的时候出现部件碰撞、操作空间不足的问题。考虑到工业现场的运维需求，机组的控制柜体全部集成在撬体的侧部舱室内，所有仪表、阀门的操作高度都匹配人体工程学要求，日常巡检的时候站在地面就能完成压力、温度参数的读取，不需要攀爬平台就能完成常规的阀门操作。顶部的冷却模块采用模块化设计，单组散热芯体可以独立拆解更换，不需要整体吊装顶部平台结构，降低了后期运维的吊装成本和作业难度。整个撬体的外形尺寸充分考虑了公路运输的限界要求，整体宽度、高度都满足常规平板拖车的运输条件，不需要做现场拆解就能完成整体转运，大幅降低了项目现场的安装调试周期。
