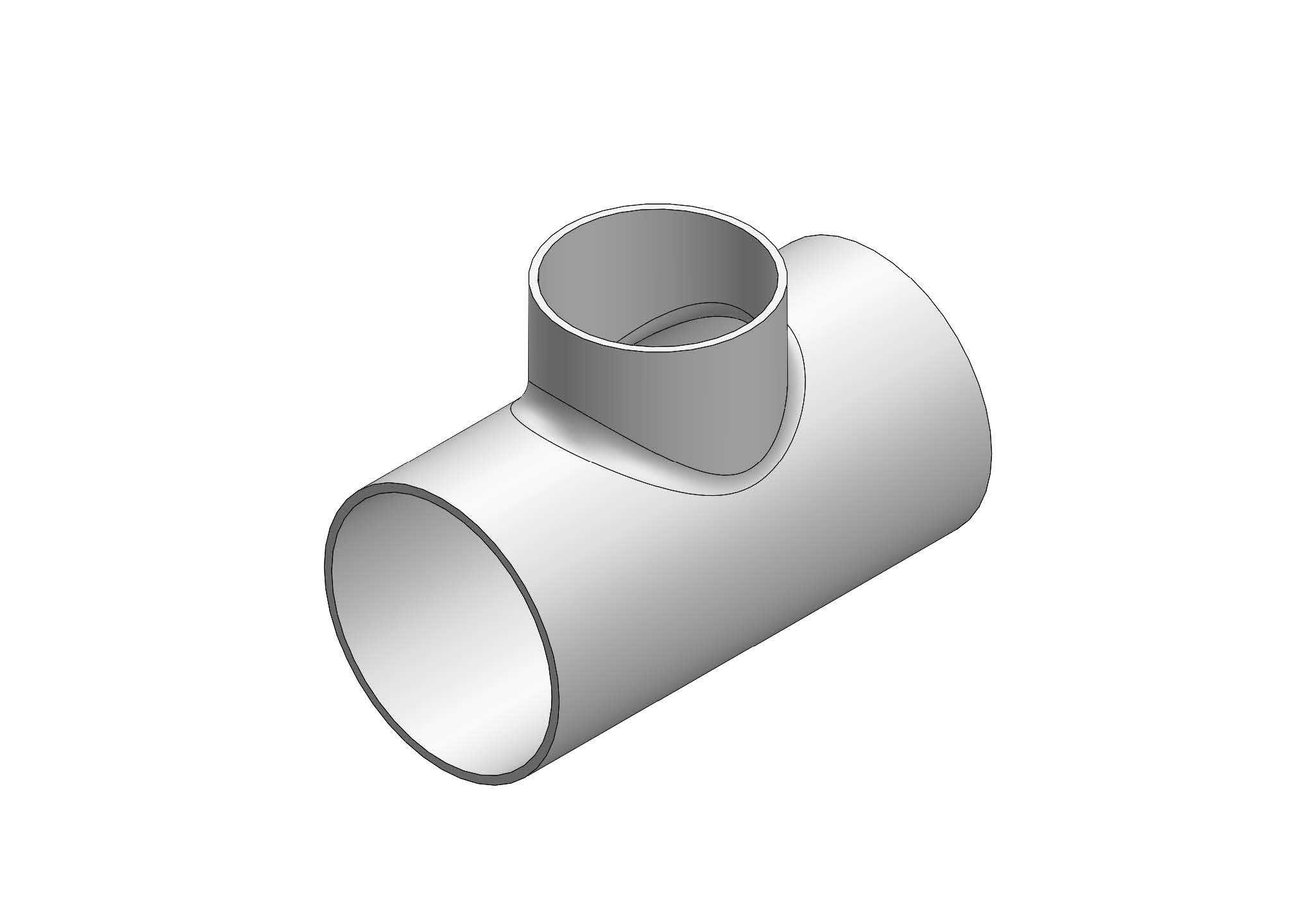

等径正接碳钢三通管路连接件

　　在工业流体输送管网的搭建过程中，管路分支节点的处理直接决定整套管线的运行稳定性与后期维护成本，这类正接等径三通是管网分流、合流场景中应用频次极高的连接件，尤其适配碳钢材质的压力输送管路，在化工介质输送、市政给排水、暖通循环水、压缩空气管网等场景中承担着管路方向切换、支路引出的核心作用。不同于异径三通的变径分流功能，这款等径正三通的三个接口通径完全一致，适合同等管径管路的垂直方向接驳，当主路管路需要在垂直方向引出同流量支路时，无需额外搭配变径接头，减少管路接驳点的同时，也降低了接口泄漏的潜在风险。从结构设计逻辑来看，这款三通采用一体成型的相贯线过渡结构，主管与支管的连接位置没有采用拼接焊接的直角过渡，而是做了平滑的圆弧补强处理，

　　这一设计细节是经过管路应力校核后的优化方案：直角拼接的三通在介质高速流经转角位置时，会产生明显的湍流振颤，长期运行下焊缝位置容易出现应力集中导致的开裂，而平滑过渡的相贯面可以引导介质平顺转向，大幅降低局部阻力系数，同时圆弧补强段可以分散管路内压带来的结构应力，让承压能力与同规格直管段保持匹配，避免节点位置成为整个管路的承压薄弱点。从安装边界来看，这款三通的三个接口均采用标准圆柱管接口设计，接口端面的垂直度、圆度公差控制在管路安装的通用公差范围内，可直接对接同规格的碳钢管道，支持焊接、法兰转接、卡箍连接等多种常规管路接驳方式，安装时不需要额外做接口修配，只要保证对接管路的同轴度符合安装规范，即可完成可靠接驳。在实际管路排布中，

　　这类正三通的安装方向没有强制限制，既可以作为分流节点使用，让主路输入的介质从两个垂直方向输出，也可以作为合流节点使用，让两个垂直方向的介质汇入主路输送，适配不同走向的管网排布需求。在结构建模过程中，相贯线位置的曲面处理是核心难点，既要保证内外壁的过渡曲面壁厚均匀，避免出现局部壁厚过薄导致的承压不足，也要保证接口位置的尺寸完全符合管路安装的通用标准，不能出现接口圆度偏差导致的对接错边问题；建模时需要先确定主管与支管的中心轴线垂直相交的基准位置，再根据管径参数生成相贯线轨迹，通过扫掠、加厚的方式生成等壁厚的管壁结构，最后对相贯线位置的内外棱边做倒圆角处理，模拟实际工艺中的补强过渡结构，还原真实产品的结构特征。

　　这类碳钢三通的材质特性决定了它的适用场景，相比不锈钢材质的三通，碳钢材质的成本更低，结构强度更高，适配无强腐蚀性的常规流体输送场景，在常规压力的工业管网中，这类三通的使用寿命可以和配套管路保持一致，不需要在节点位置做额外的防腐加强处理，只要按照管路施工规范做整体防腐即可。在管路系统的应力计算中，三通节点是必须重点校核的位置，这款产品的过渡结构设计可以有效降低应力集中系数，在管路出现热胀冷缩的位移时，过渡段的结构可以吸收少量的形变位移，避免接口位置出现硬性拉扯导致的焊缝开裂。在实际选型过程中，需要根据管路的设计压力、输送介质特性、管径参数来匹配对应规格的三通，这款等径正三通适配同管径的垂直分支场景，如果支路管径小于主路，则需要选用异径三通产品，不可强行通过变径焊接来替代，否则会导致局部阻力过大，影响管路的输送效率。
