撬装式小型工业气体压缩机组结构设计

　　在油气田井口增压、化工尾气回收、工业气体管网调压补压这类分散式作业场景里，撬装集成的小型压缩机组一直是兼顾机动性与运行稳定性的核心设备，区别于厂区固定安装的大型压缩站，这类机组需要在有限的占地空间内整合压缩主机、驱动单元、冷却系统、安全防护、管路阀组所有功能模块，同时满足户外露天放置、快速吊装就位、少现场配管的工程需求，这套三维结构完整还原了这类机组的实际布局逻辑。从实际用途来看，这类机组核心是完成低压气体的升压输送，可适配天然气、惰性工艺气体、脱硫净化后的原料气等多种介质，吸入侧可承接18barg左右的来气压力，经过多级压缩后将压力提升至25barg输出，匹配228kW的驱动电机功率，可覆盖中小流量的气体增压需求，

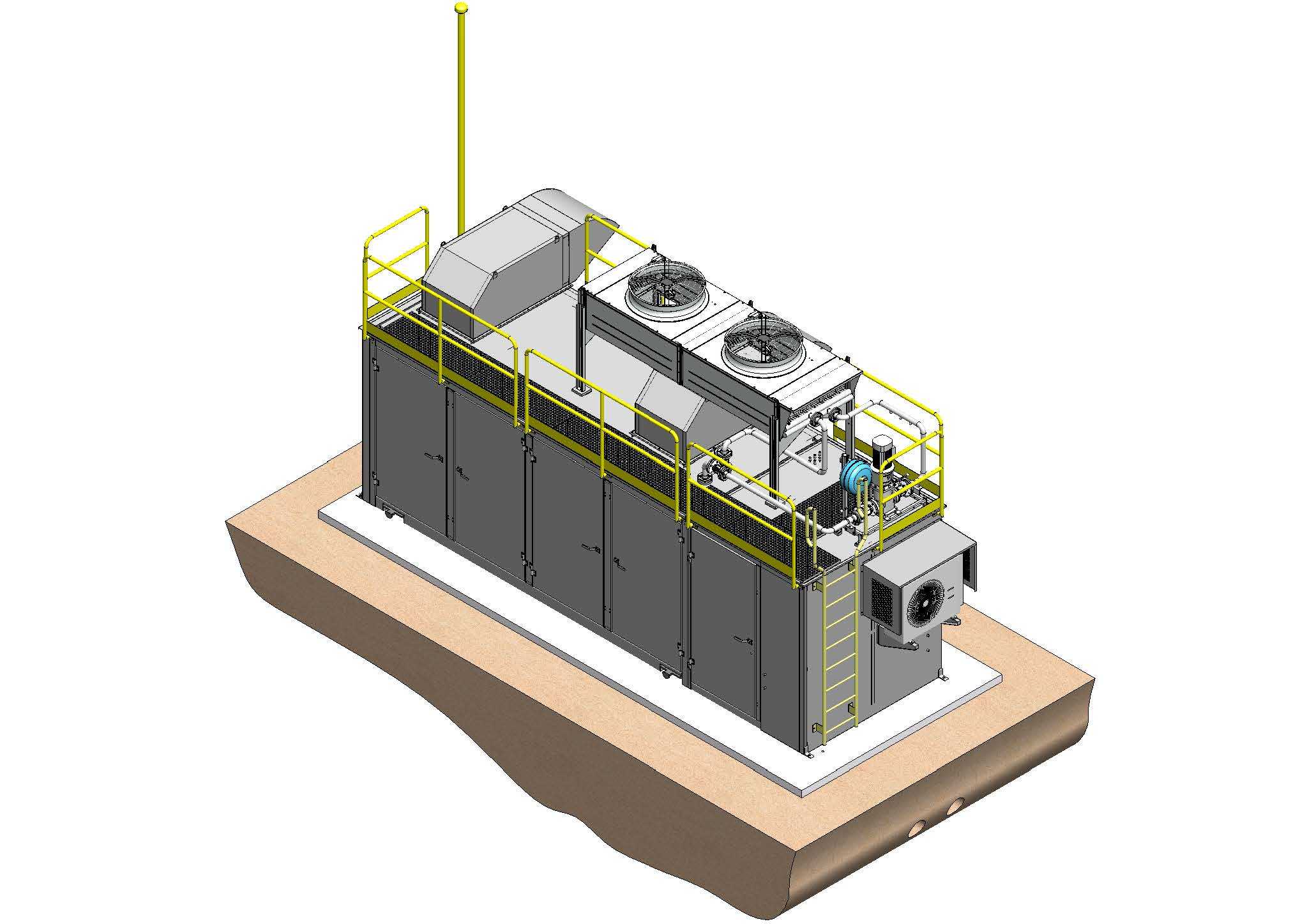

　　既可以作为管网压力不足时的临时补压设备，也可以作为小型产气站点的核心增压设备长期运行。从功能特性的布局上，整套机组采用一体化撬座设计，底部撬体为型钢焊接的整体承载结构，撬座表面预留了设备安装的定位基准面，所有部件均在工厂内完成预装与管路试压，现场仅需连接进出口工艺管道、供电线路即可投入运行，大幅减少现场安装的工作量与施工周期。机组顶部布置的风冷式冷却器，直接对应压缩过程中产生的高温气体降温需求，省去了外接冷却水系统的配套要求，更适合无配套公用工程的野外作业场景；压缩主机与驱动电机采用同轴直联的传动布局，减少了皮带传动或齿轮减速带来的传动损耗与日常维护点，传动区域设置全封闭的安全防护罩，避免运行过程中异物卷入或人员误触。

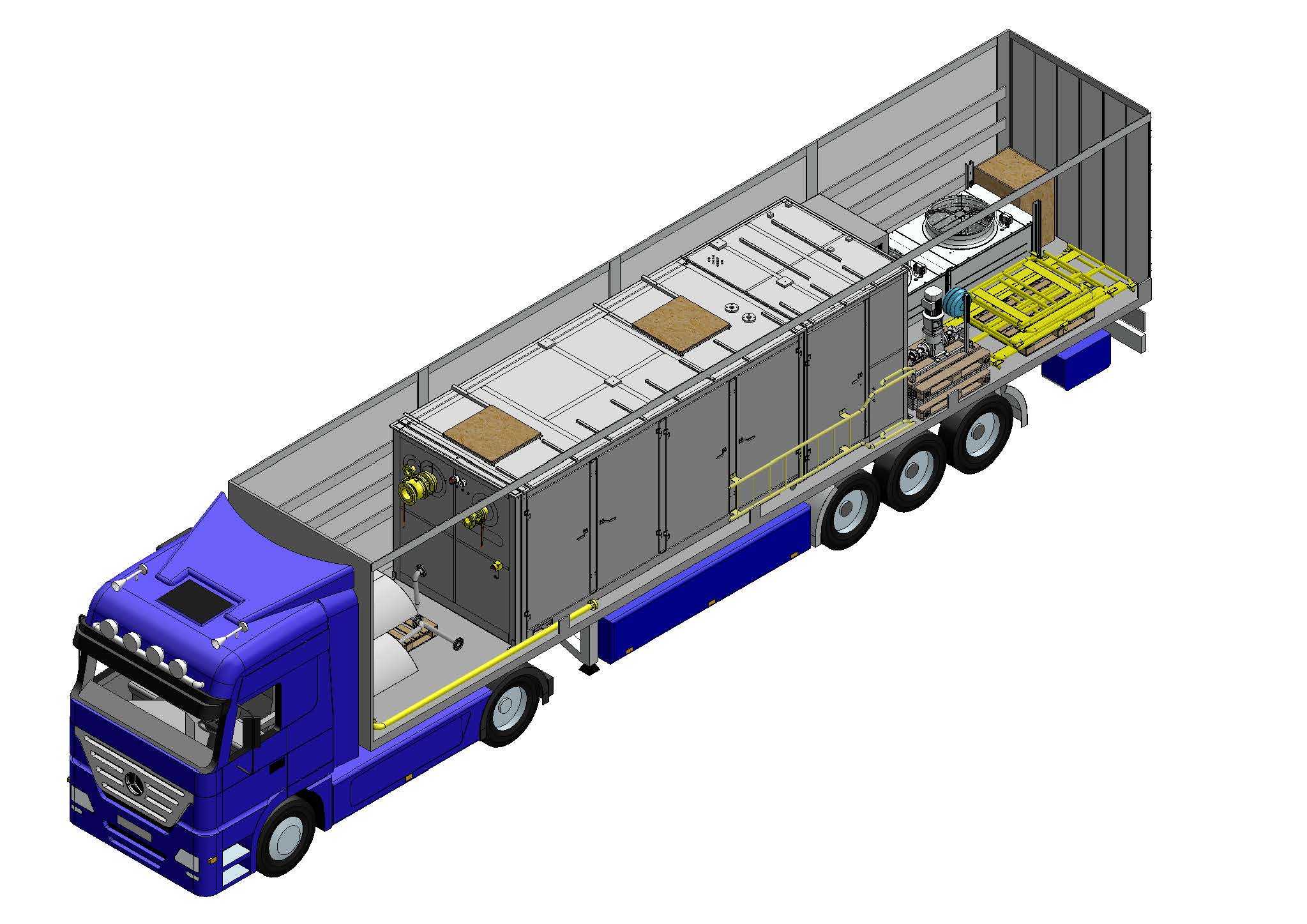

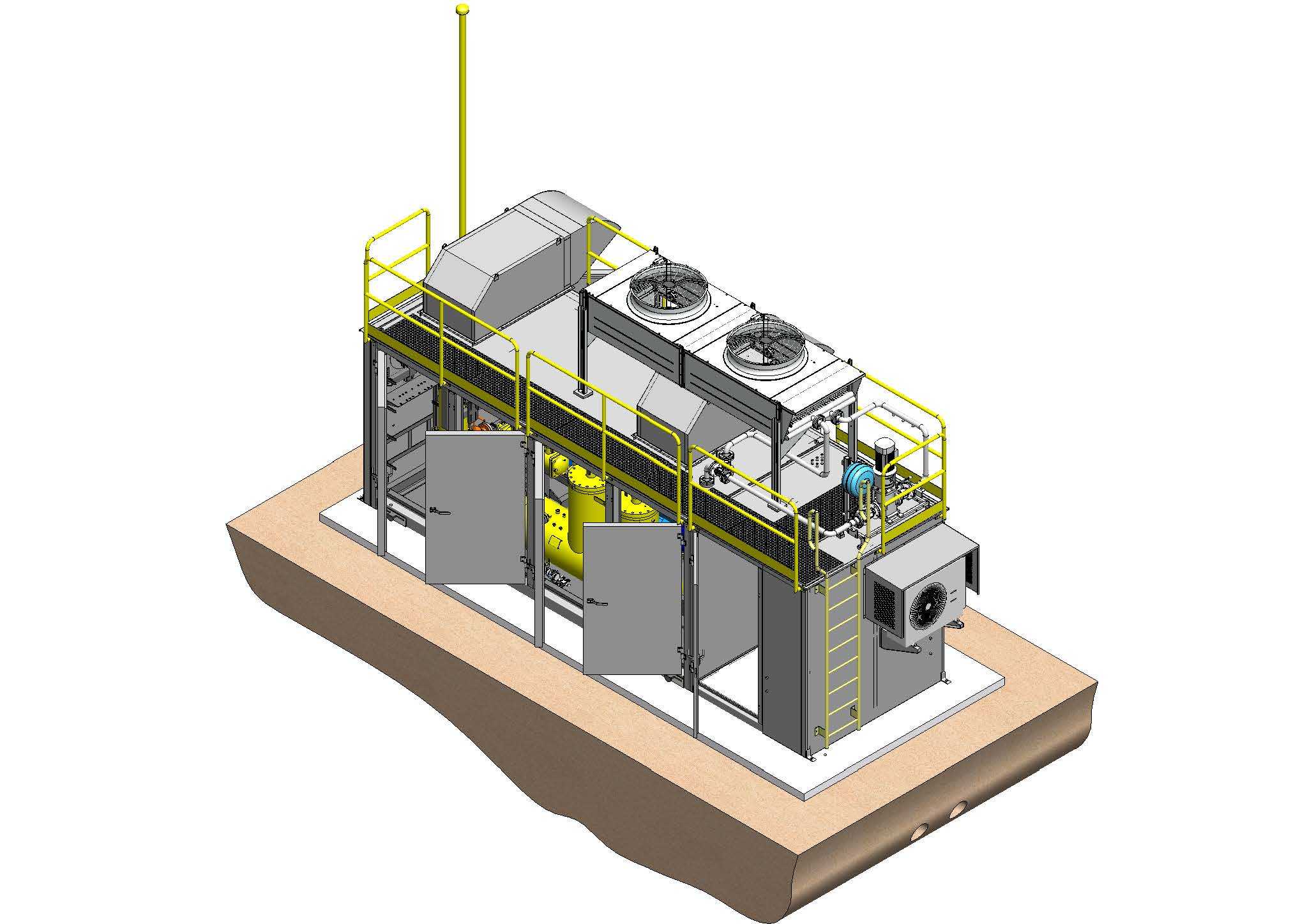

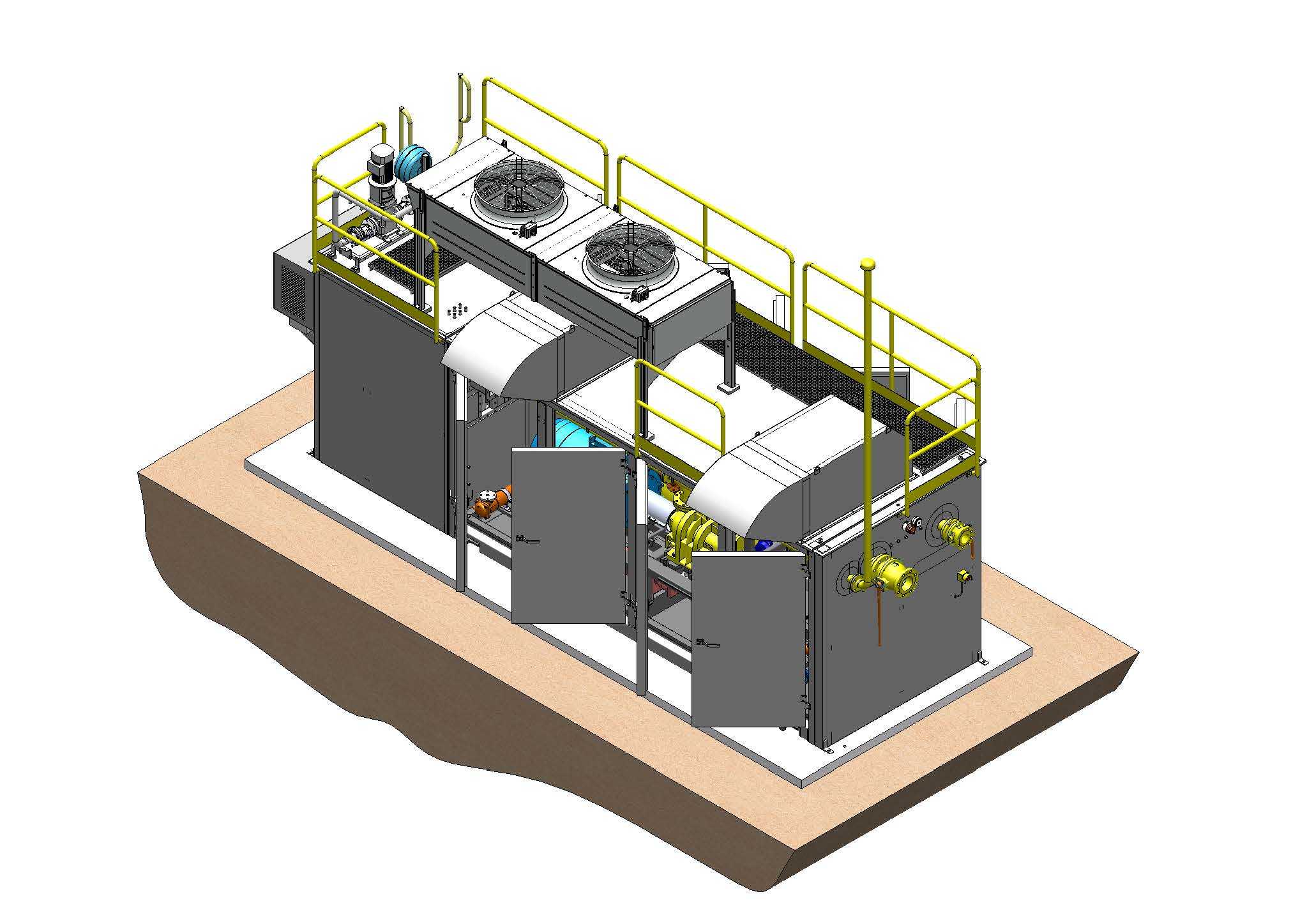

　　安全防护设计上，机组周边设置了标准化的检修护栏，护栏高度符合工业平台防护的安全要求，侧面配置带护笼的直爬梯连通顶部冷却器检修平台，方便运维人员定期对冷却器翅片、顶部阀门仪表进行巡检维护；机组两侧设置可快速开启的检修门，日常运行时检修门关闭可隔绝机组运行噪音、阻挡户外雨水粉尘进入设备内部，需要检修时可完全打开，直接暴露主机、润滑油路、阀组等核心部件，预留的检修操作空间可满足常规工具作业、易损件更换的空间需求，不需要额外拆解外围结构。从设计思路来看，整套结构优先考虑运维便利性与运输适配性，整体外轮廓尺寸严格控制在公路运输的限界范围内，不需要拆解即可直接通过平板车完成转场运输；撬座底部预留了标准的叉车孔与吊装吊点，可适配叉车装卸、

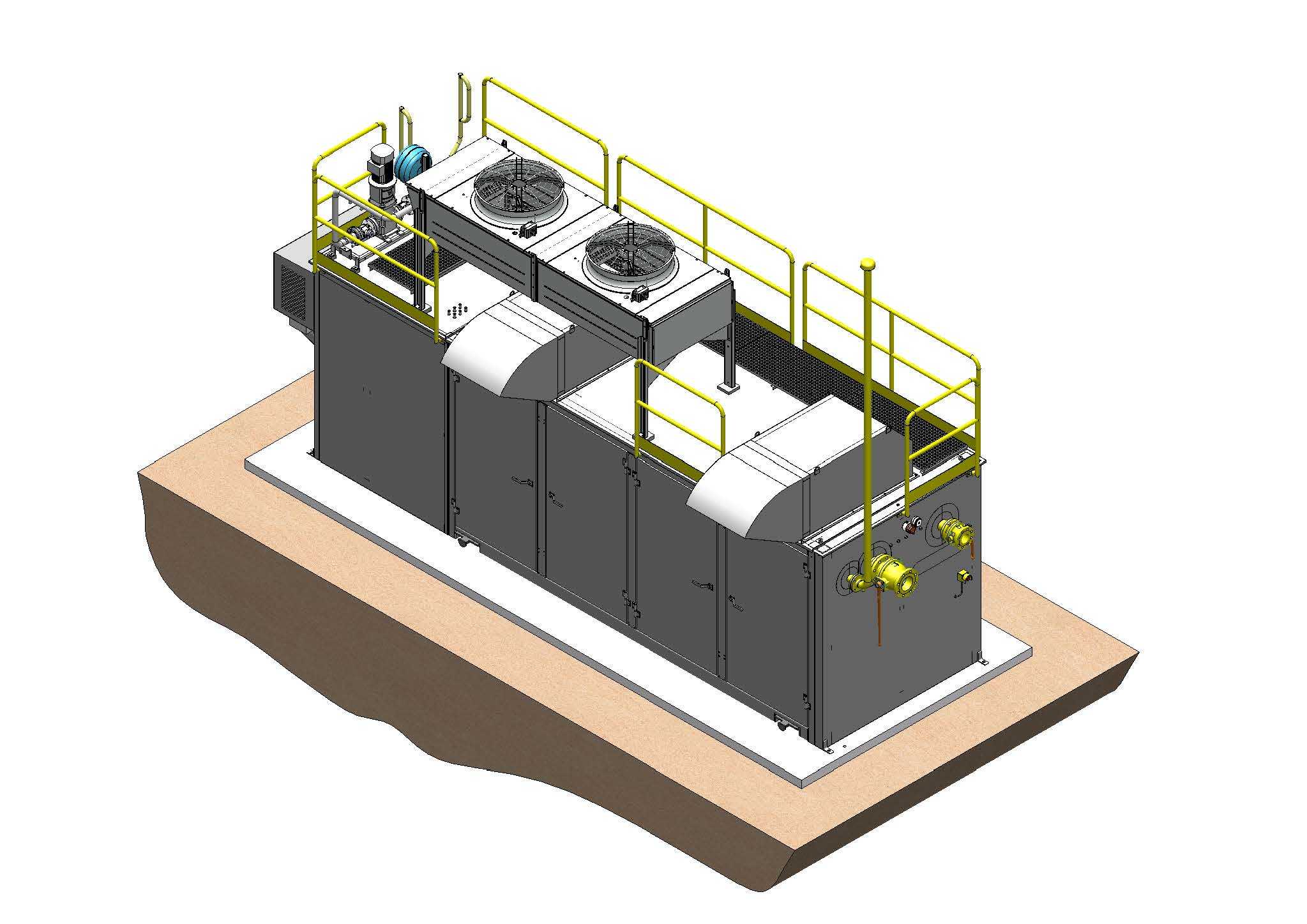

　　吊车吊装两种常见的现场就位方式。管路布局上，所有工艺管道沿撬座边缘与护栏内侧排布，避免在检修通道上方形成障碍物，管道上预留的压力检测、温度检测接口位置，均对应日常巡检可直接到达的区域，不需要探身到设备内部即可读取仪表数据；高高竖立的放空管设置在机组边角位置，放空口朝向远离检修平台的一侧，避免紧急放空时高压气体对运维人员造成伤害。安装边界方面，整套机组对安装基础的要求较低，仅需要平整的硬化地面即可放置，不需要做专门的预埋基础，撬座与地面之间可通过减震垫隔离运行震动，减少震动传递到周边建筑或管线；机组运行时的操作面预留了足够的开门空间，侧面与后方预留的检修通道宽度满足设备散热与人员通行要求，顶部放空管的高度符合工业气体放空的安全高度要求，避免放空气体在设备周边积聚。整套三维结构完整还原了各部件的装配关系、相对位置与安装间隙，既可以作为同类撬装压缩机组的结构设计参考，也可以用于方案汇报时的布局展示、运维培训的结构拆解演示，帮助设计人员快速核对管路干涉、检修空间预留、安全防护设置是否符合工程实际要求，避免设计阶段出现布局不合理导致的现场安装、运维难题。
