加油站集成式气体压缩机组结构设计

　　在加油站油气回收系统的实际部署场景中，这类集成式压缩机组是核心的油气处理动力单元，主要承担加油站卸油、加油作业环节挥发油气的增压输送任务，将收集到的油气通过增压后送入后续处理或回收环节，避免油气无组织排放带来的安全隐患与资源浪费，同时满足场站环保排放的硬性要求。不同于开放式的压缩机组布置，该设计采用撬装集成式的封闭壳体结构，所有核心压缩部件、管路阀门、动力组件全部集成在箱式壳体内部，这种设计首先适配加油站场站的露天安装需求，壳体本身可以起到防雨、防尘、隔噪的作用，减少外界环境对机组内部精密运动部件的侵蚀，同时封闭结构也能避免机组运行时的运动部件、高压管路直接暴露在场站公共区域，降低日常运维过程中的安全风险。从结构设计的思路来看，

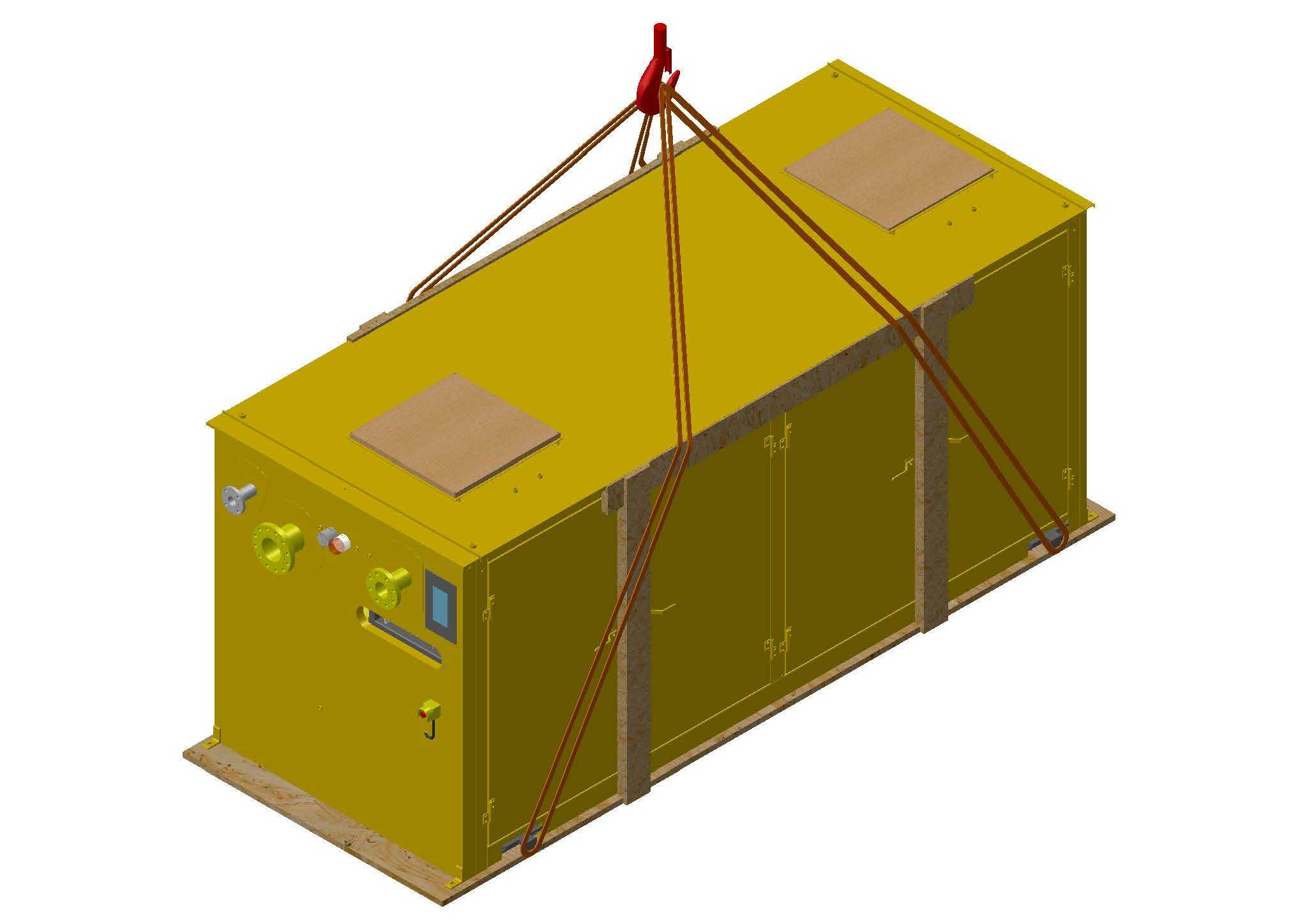

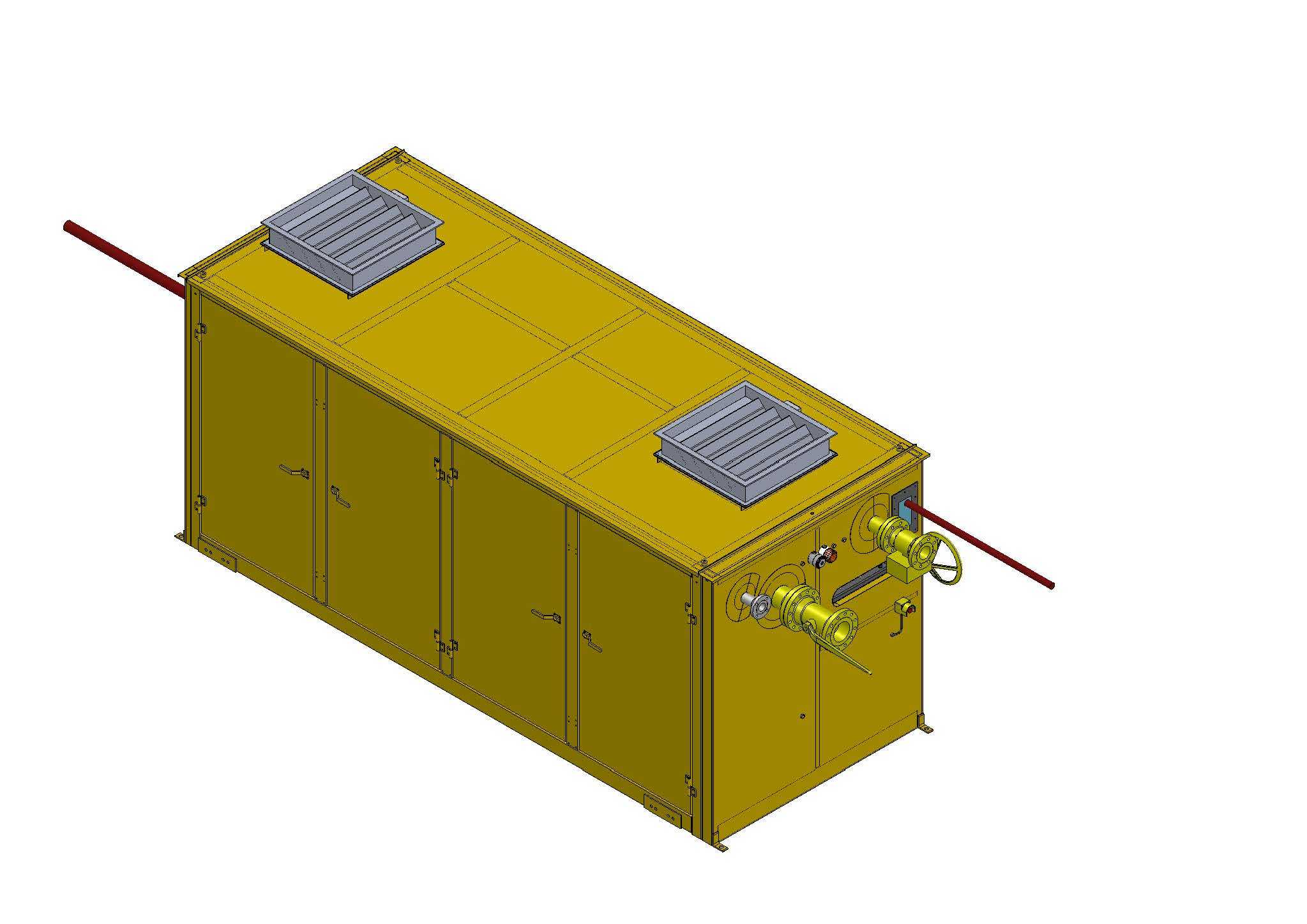

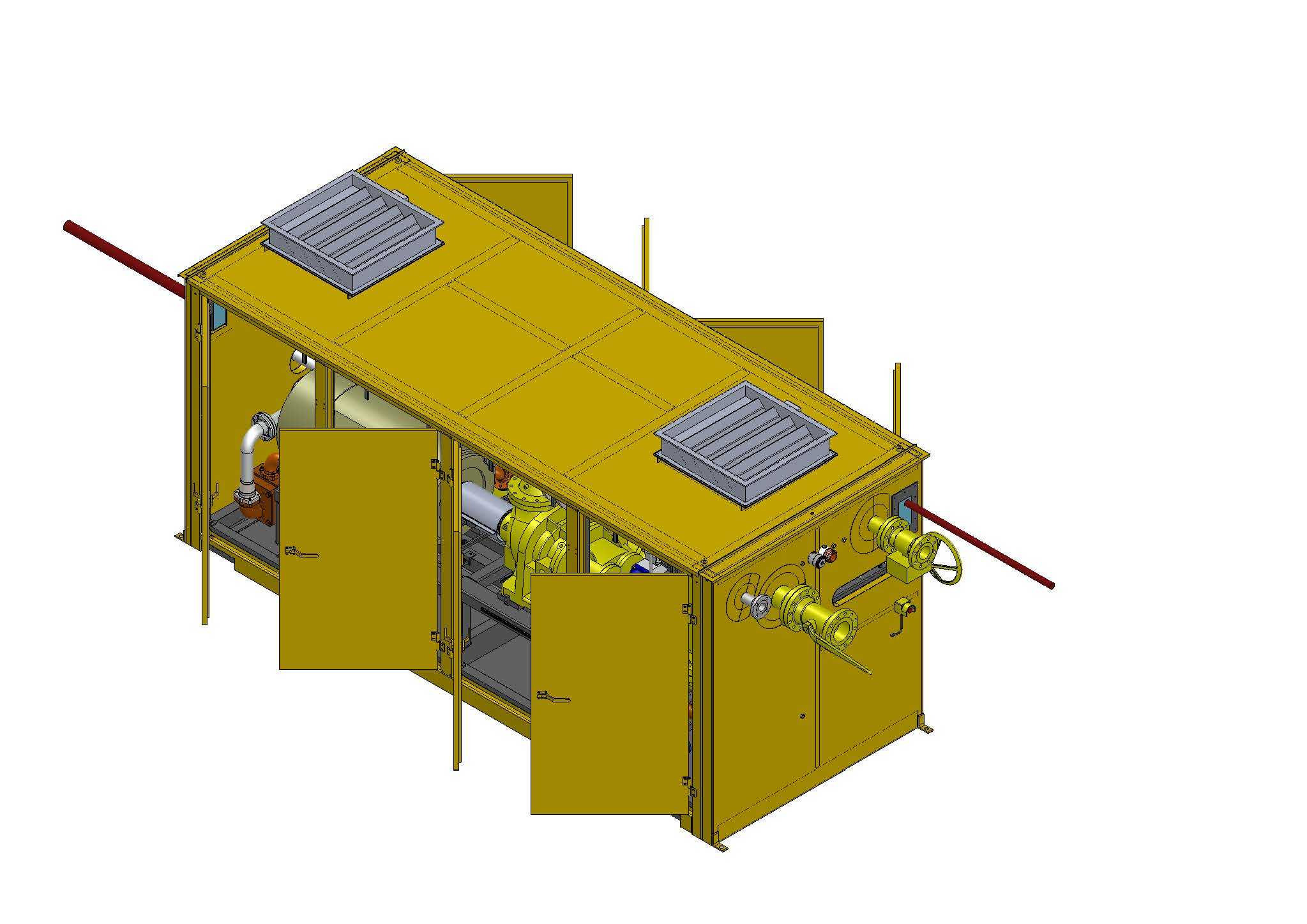

　　整个机组采用模块化撬装的设计逻辑，底部设置统一的安装底座，所有内部组件在出厂前就完成预装与管路对接，现场安装时仅需要完成进出口管路对接、供电线路接驳即可投入使用，大幅减少现场安装的施工周期与调试工作量，也避免现场散件组装带来的管路密封、装配精度偏差问题。壳体侧面设置多扇可开启的检修门，日常运维时可以直接打开对应位置的检修门，近距离接触内部的压缩主机、阀门组件、过滤部件，不需要拆解整个壳体结构，兼顾了封闭防护与运维便利性的平衡。壳体顶部设置两组通风格栅，对应内部机组的散热通风需求，机组运行时产生的热量可以通过顶部格栅自然排出，避免封闭壳体内热量积聚导致机组运行温度超标，同时格栅结构也能防止外部杂物、雨水从顶部进入壳体内部。

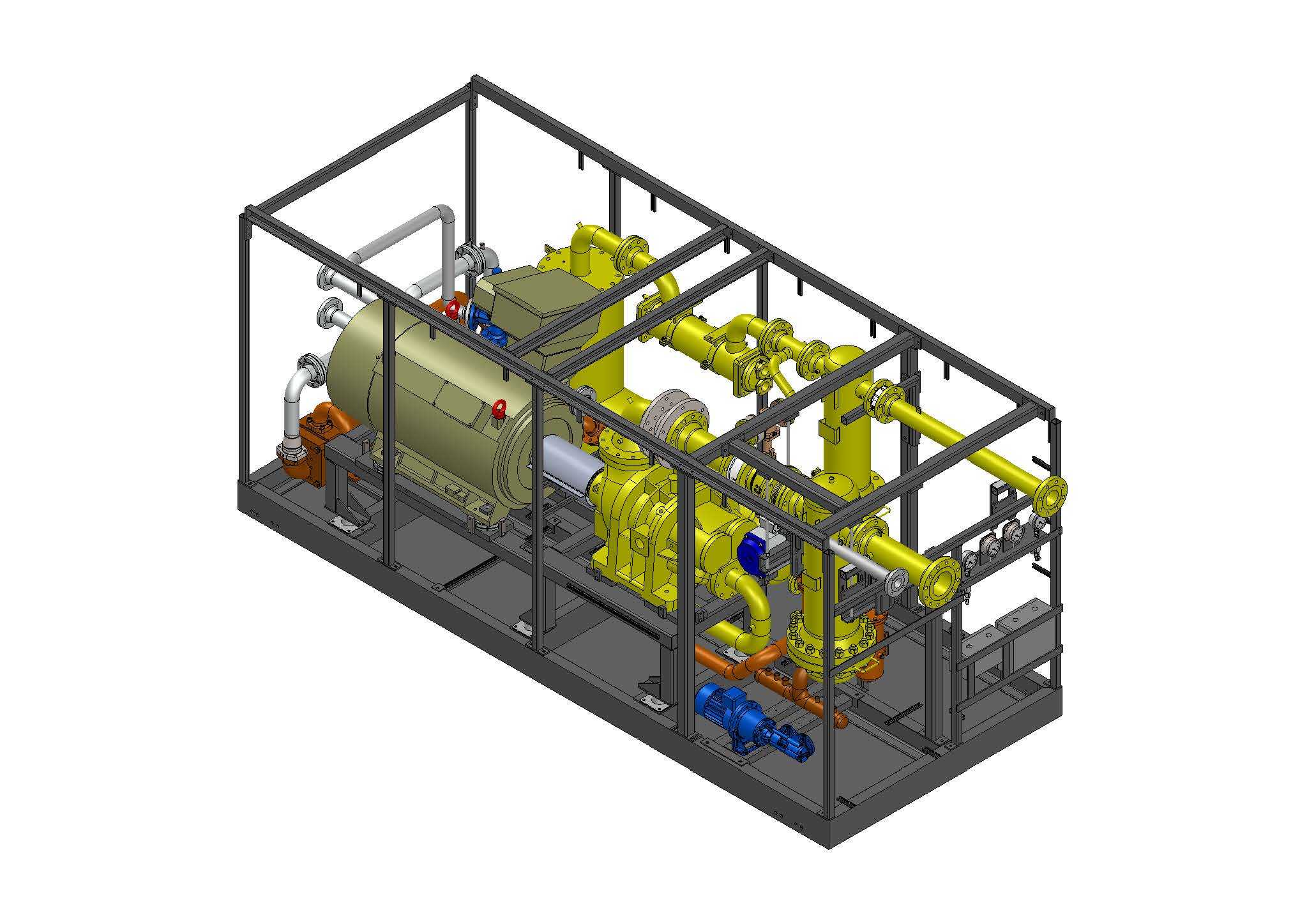

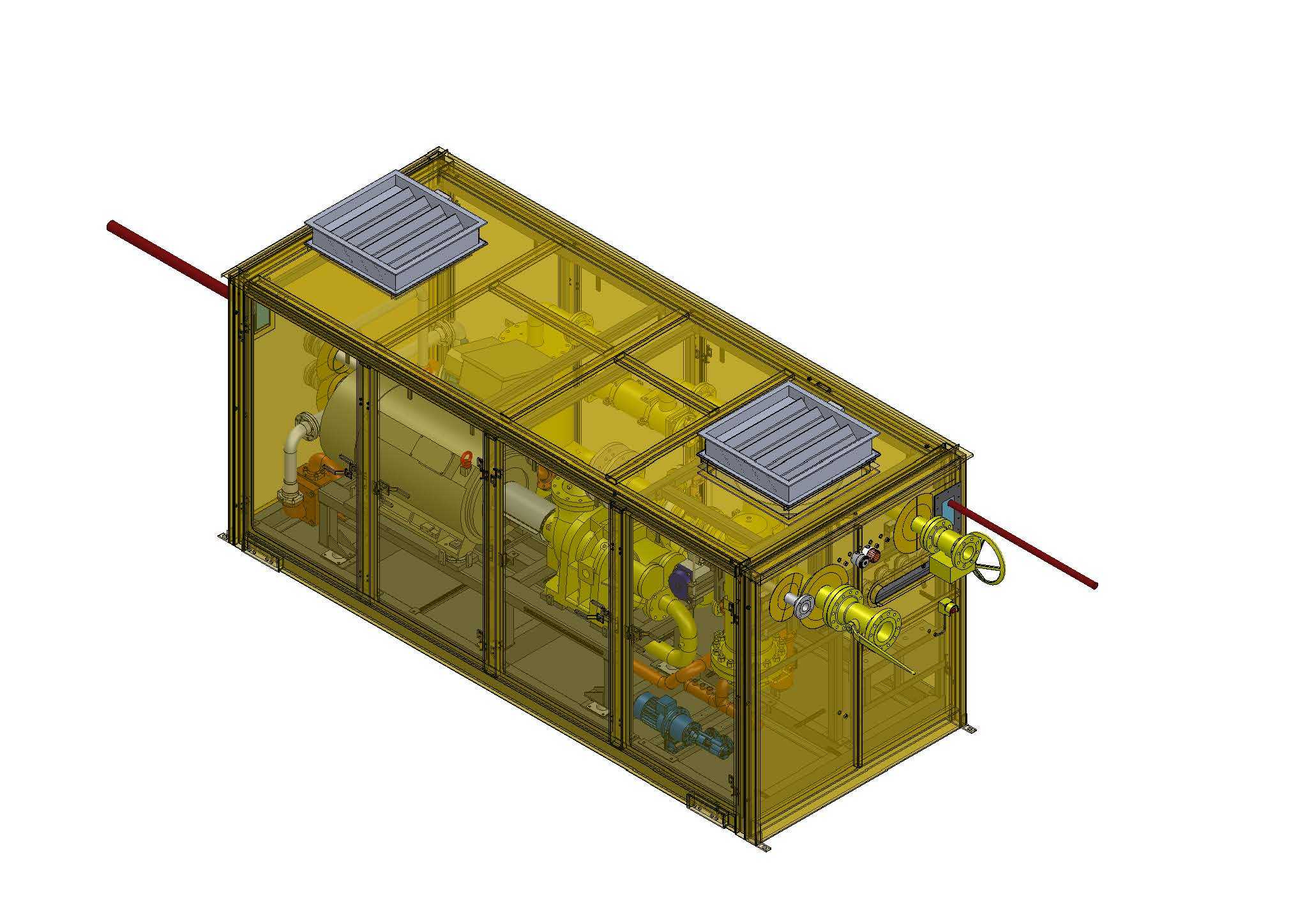

　　机组两侧伸出的管路接口分别对应油气进气、增压后出气的工艺接口，接口位置设置手动操作的阀门与手轮，方便现场运维时切断管路通路，进行设备检修或维护操作，接口的伸出长度预留了现场管路焊接、法兰对接的操作空间，避免安装时管路对接与壳体结构产生干涉。从安装边界的尺寸控制来看，整个撬装机组的外形尺寸控制在常规加油站设备区的安装占地范围内，宽度方向预留了两侧检修门全开后的操作空间，高度方向满足场站设备限高要求，底部底座的安装孔位匹配常规场站设备基础的预埋螺栓间距，不需要对现有加油站的设备基础做大规模改造即可直接替换安装。内部结构布局上，压缩主机布置在壳体中部的核心位置，进气过滤组件、管路缓冲段、阀门控制组沿着壳体侧壁依次排布，

　　既保证了管路走向的顺畅，减少油气输送过程中的管路阻力，也让各个需要日常操作、定期维护的部件都靠近检修门位置，运维人员站在壳体外部即可完成常规的阀门操作、滤芯更换等作业，不需要进入壳体内部，提升运维操作的安全性。壳体的门板采用加厚钣金结构，门板与框架之间设置密封胶条，既可以降低机组运行时的噪音向外传递，也能在雨天防止雨水从门缝渗入内部，壳体外部的涂装配色采用高可见度的工业黄色，符合场站工业设备的安全标识要求，在场站环境中更容易被识别，避免车辆等移动物体意外碰撞设备。在管路设计上，内部管路采用硬管对接的方式，减少软管连接带来的泄漏风险，管路的固定支架直接焊接在底座框架上，避免机组运行时的振动导致管路连接处松动，高压管路段设置对应的缓冲结构，吸收压缩过程中产生的管路脉动，提升机组长期运行的可靠性。
