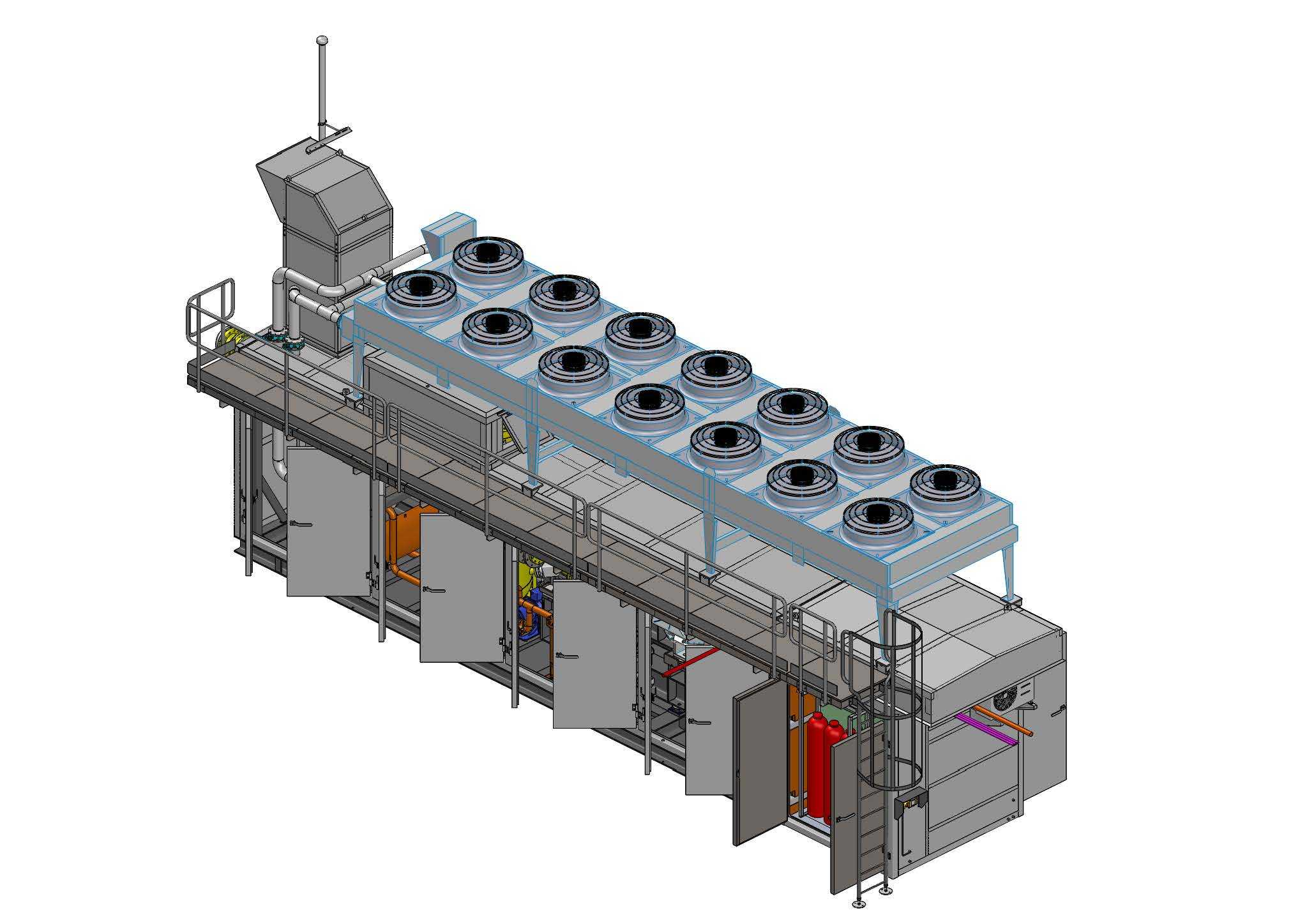

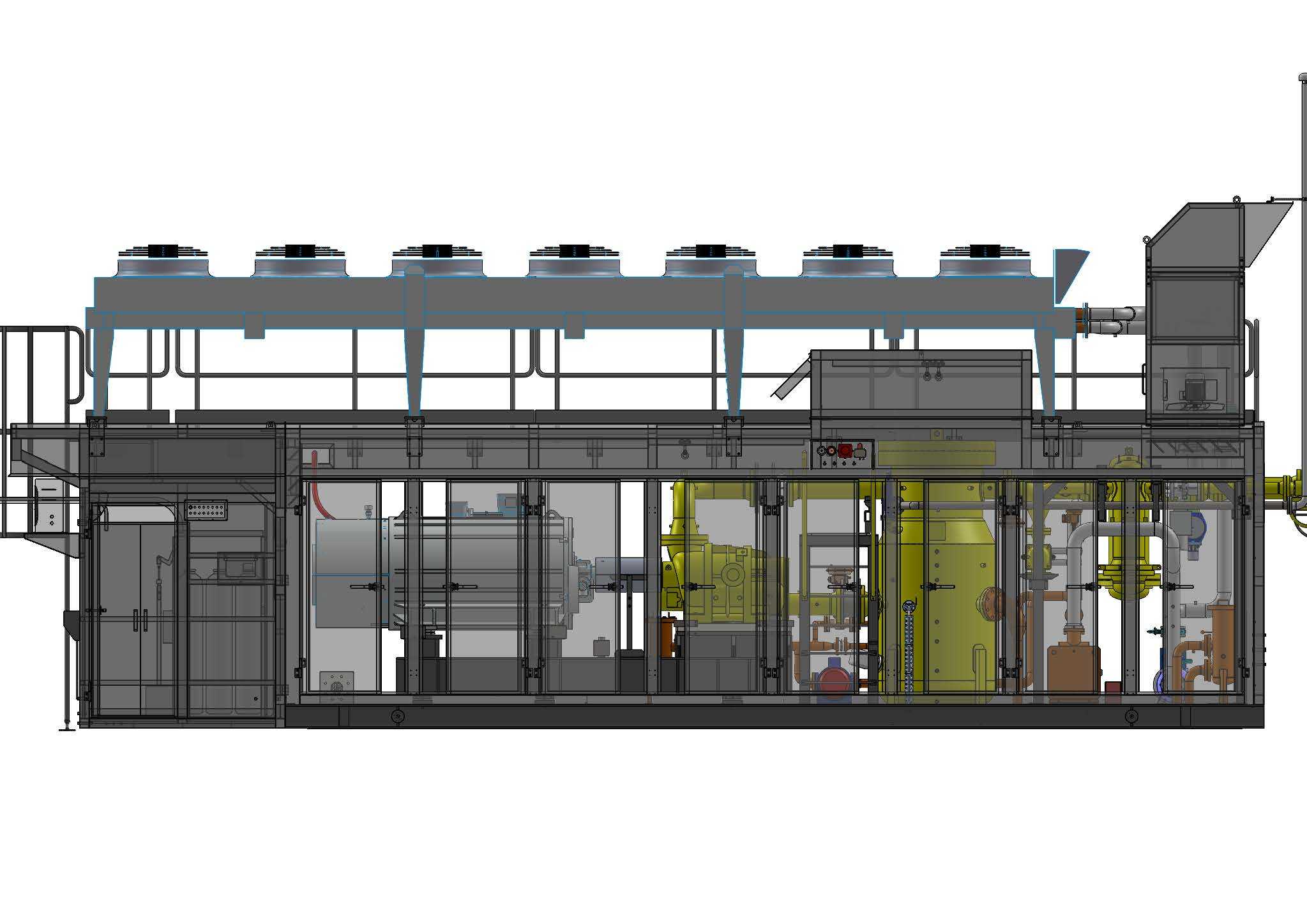

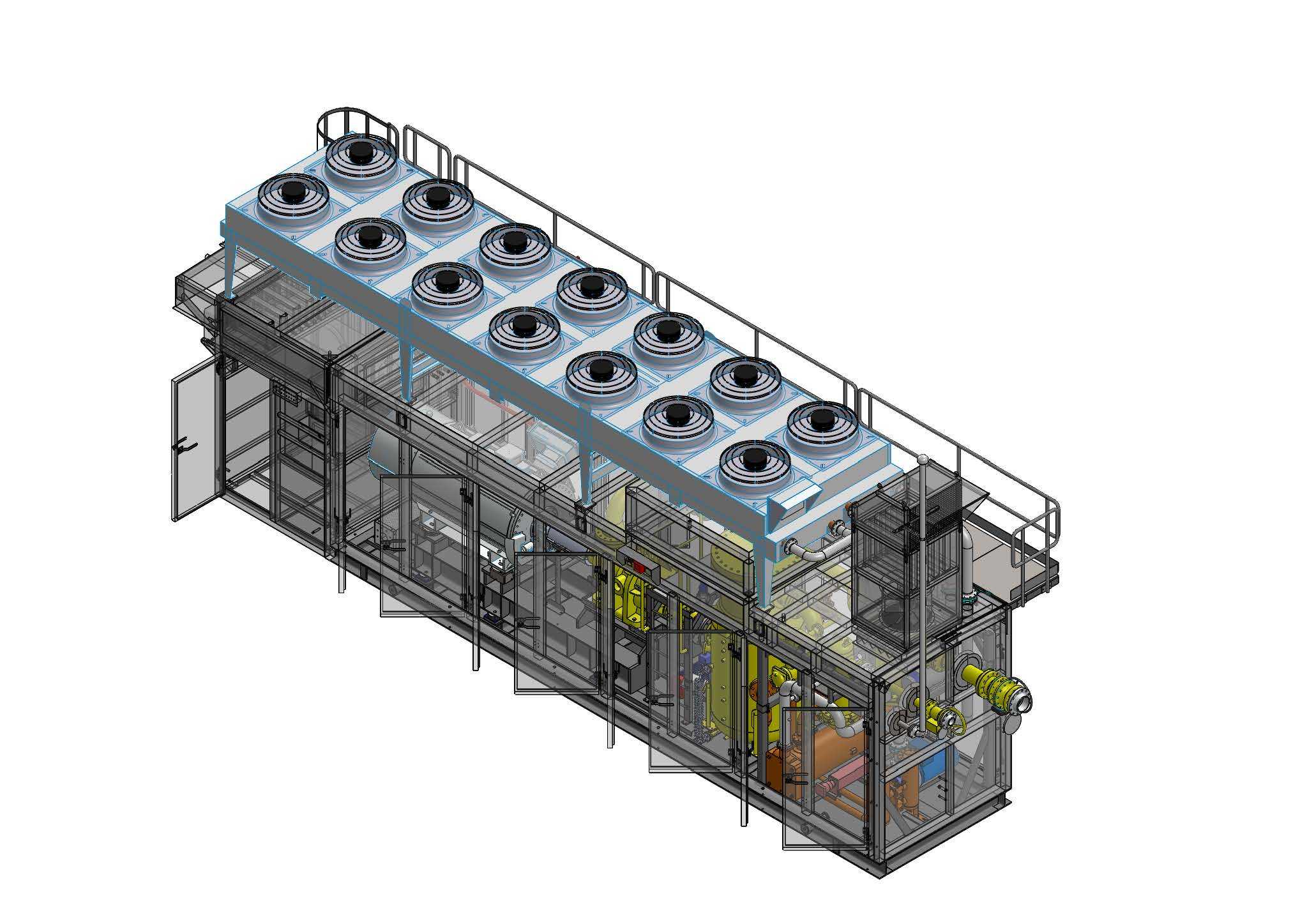

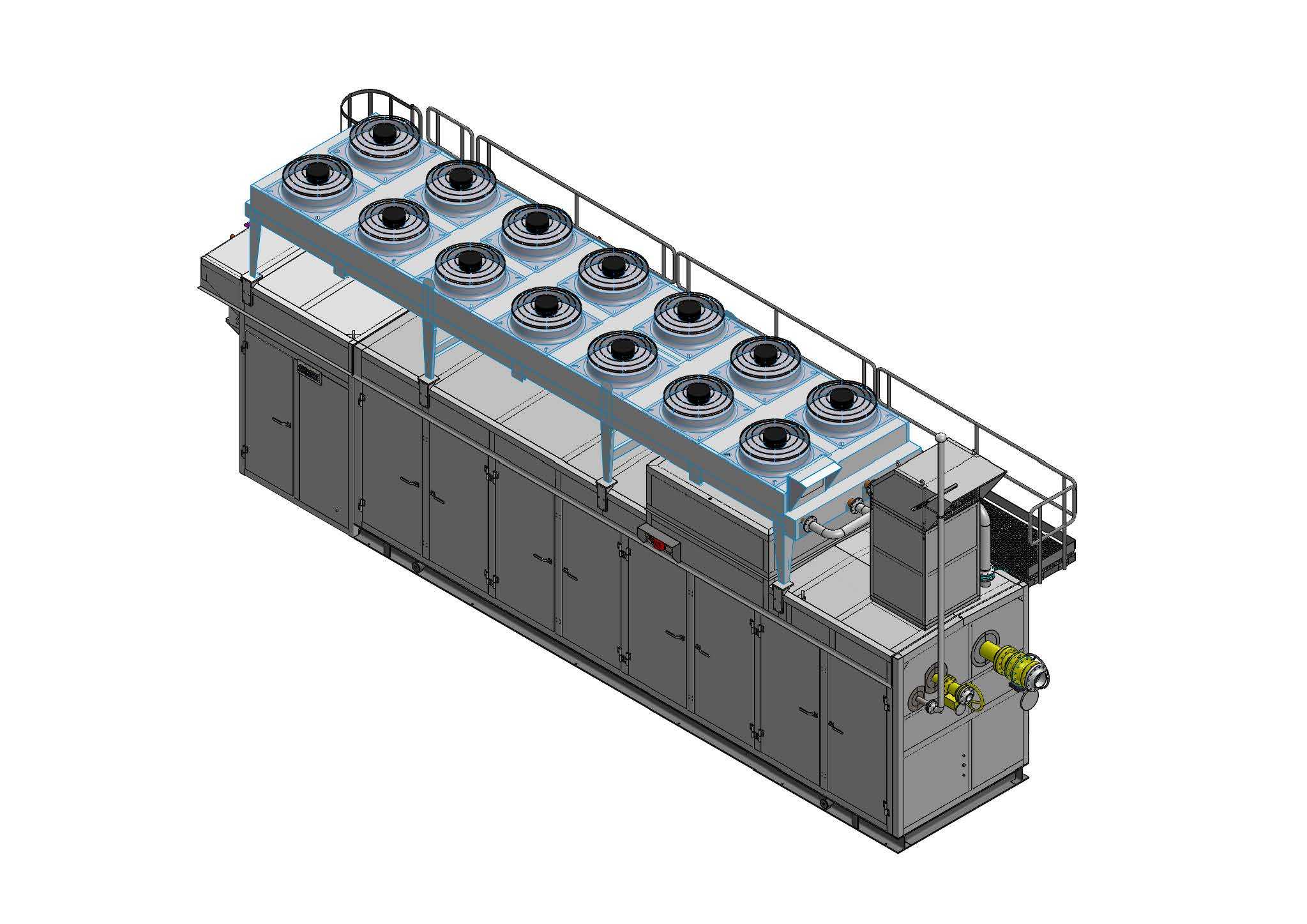

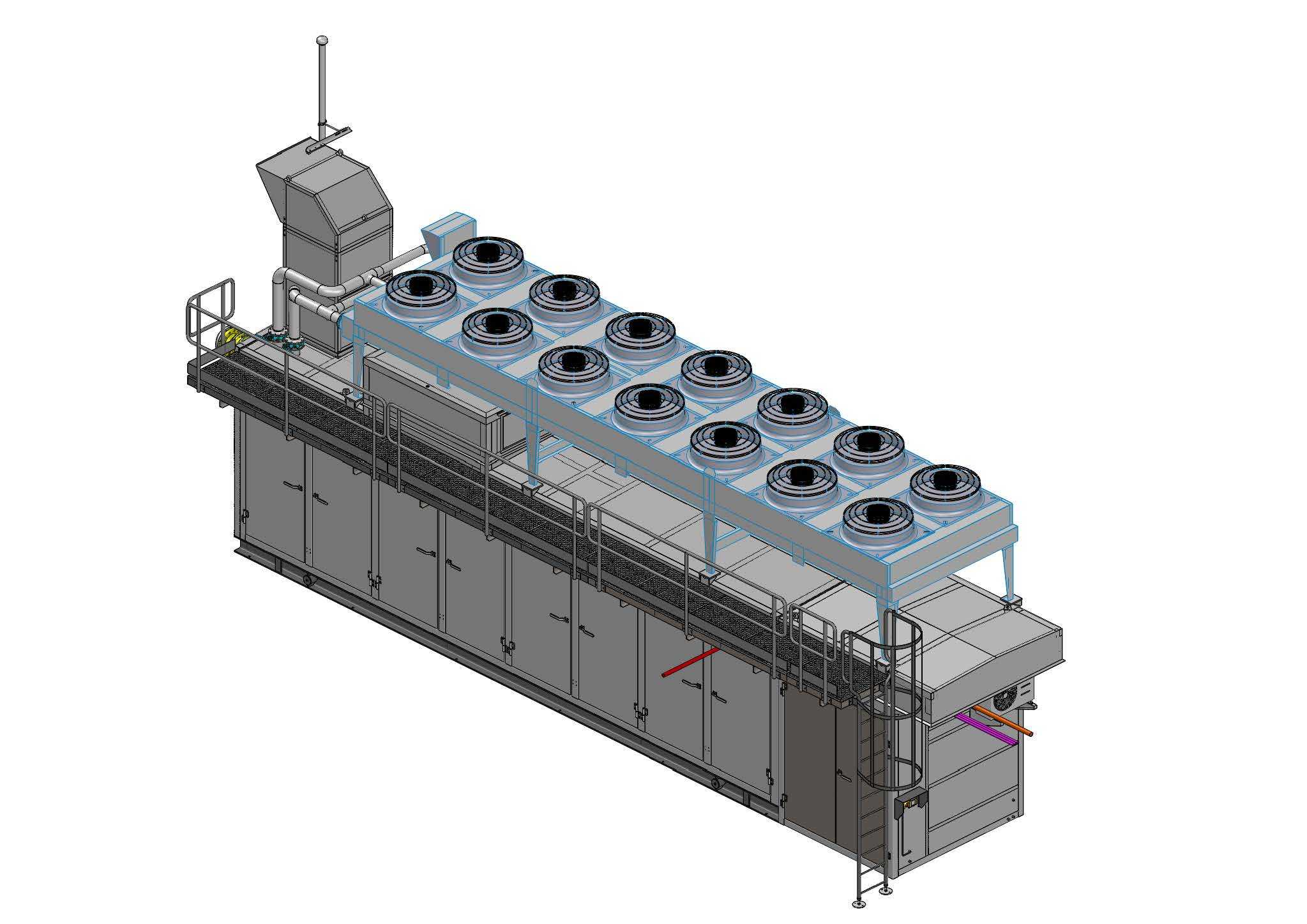

这套多单元集成式气体压缩设备,主要面向长输管线增压、化工工艺气体循环、能源场站气源稳压这类连续运行工况,区别于零散布置的单台压缩单元,整机采用撬装集成式设计思路,从根源上减少现场安装的管线对接、基础找平工作量,适配场站快速部署、改扩建时的设备移位需求。从结构布局来看,设备顶部成排布置的是独立冷却单元,每个单元对应下方一个压缩腔的散热回路,冷却风机采用顶置直连结构,排风方向垂直向上,避免多台设备并排布置时出现热风回流的问题,冷却单元周边设置了可拆卸式安全护栏,护栏高度符合工业巡检通道的防护要求,巡检人员可通过侧部的直爬梯抵达顶部平台,完成风机维护、滤网清理这类日常作业。设备主体的舱体采用模块化拼装结构,

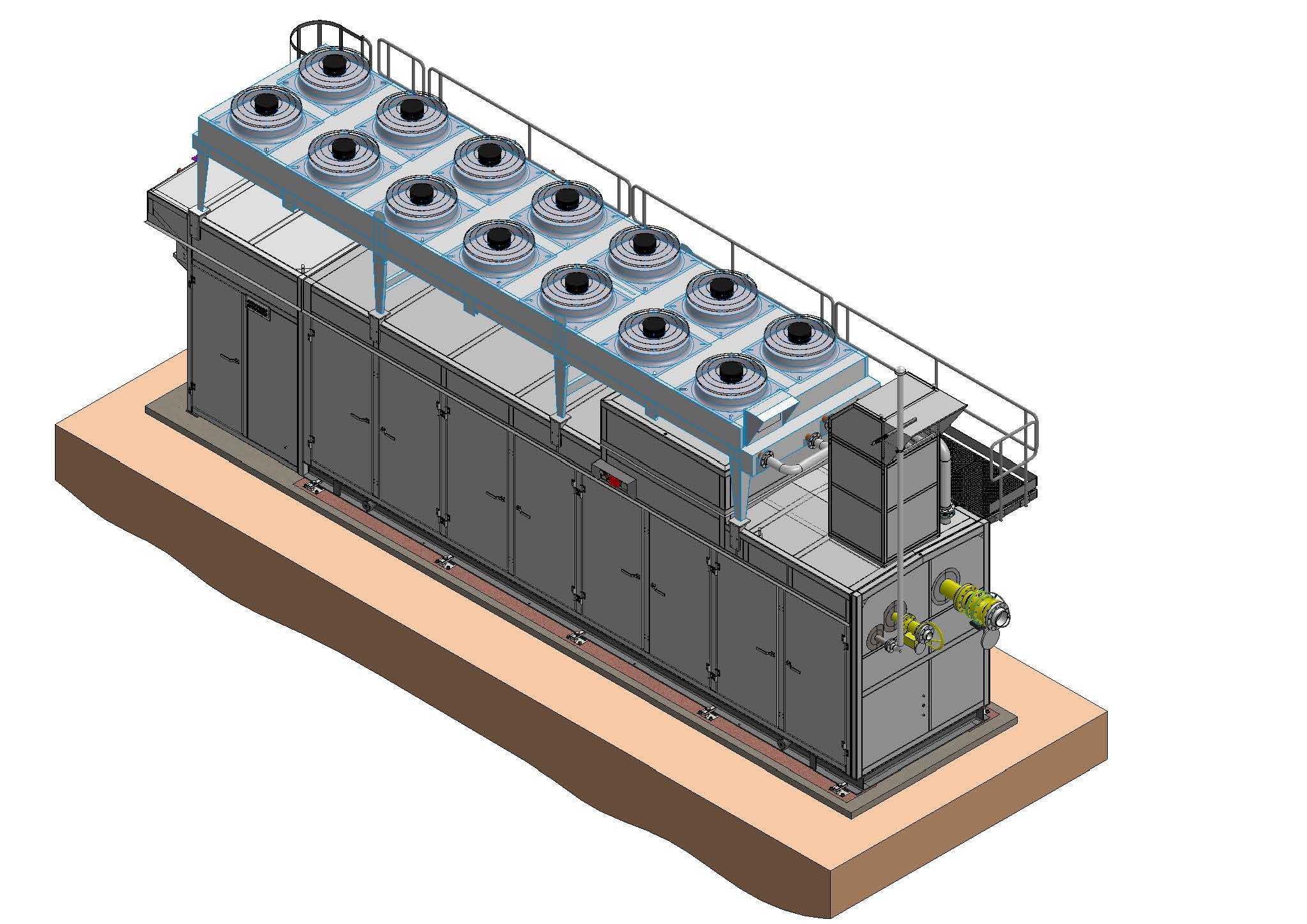

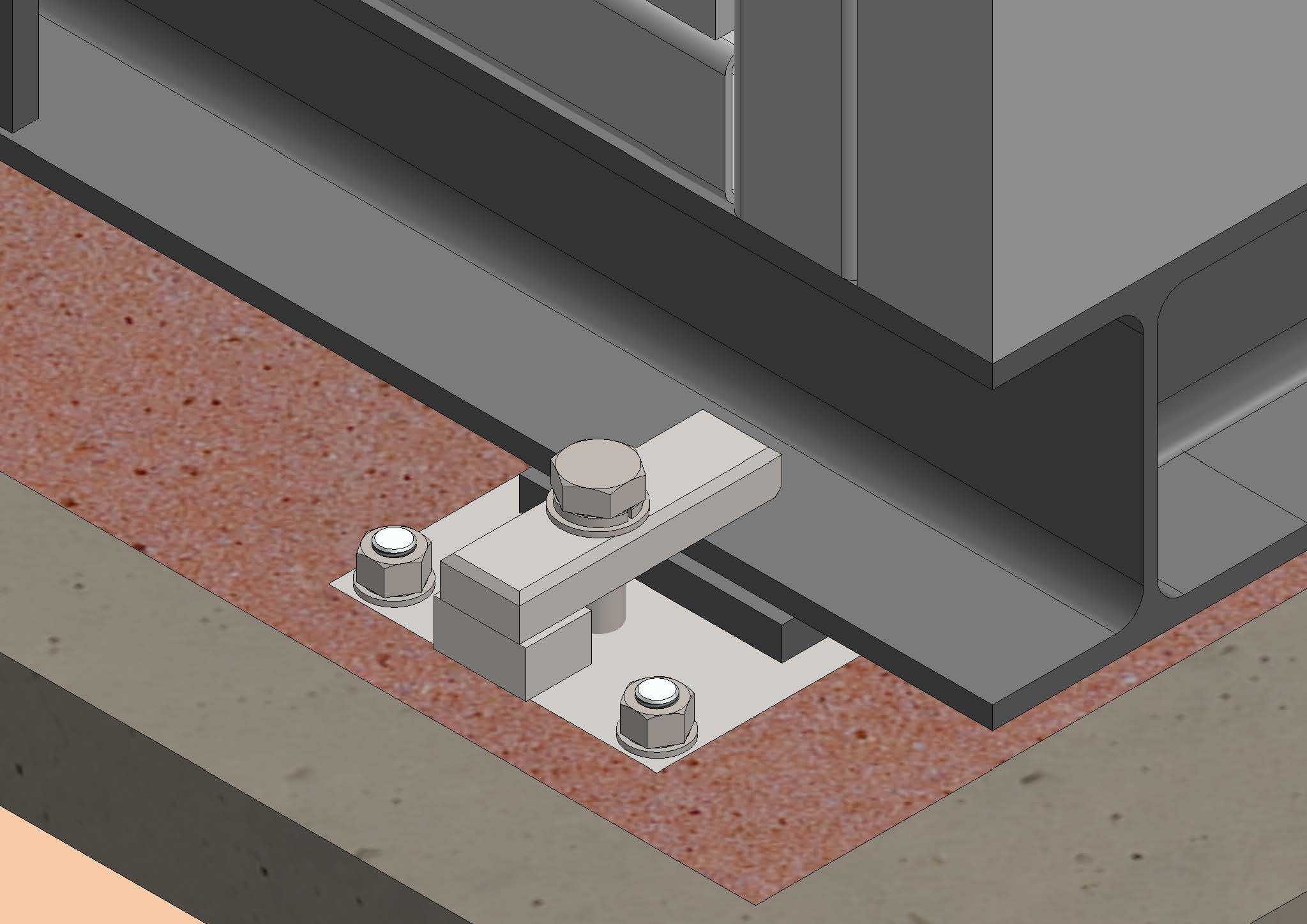

侧部的检修门为带密封胶条的钢制门,每扇门对应内部一个独立的功能腔室,分别布置压缩缸体、传动组件、润滑回路、控制元件,日常检修时无需拆除大面积舱板,仅需打开对应位置的检修门即可触及内部部件,舱板内部预留了隔音棉填充层,可根据场站噪音管控需求加装隔音材料,降低设备运行时的机械噪音外传。设备端部的动力输出接口采用法兰对接结构,接口位置的支撑座做了加强筋处理,可匹配涡轮机、驱动电机两类不同的动力源输入,接口处的密封结构采用双重径向密封设计,避免带压气体在动力传输位置出现泄漏。整套设备的安装基础采用整块预制混凝土基座,基座上预留了对应设备底脚的预埋螺栓孔,设备就位时仅需调整底脚的调平垫片,保证整机水平度偏差控制在允许范围内即可完成固定,

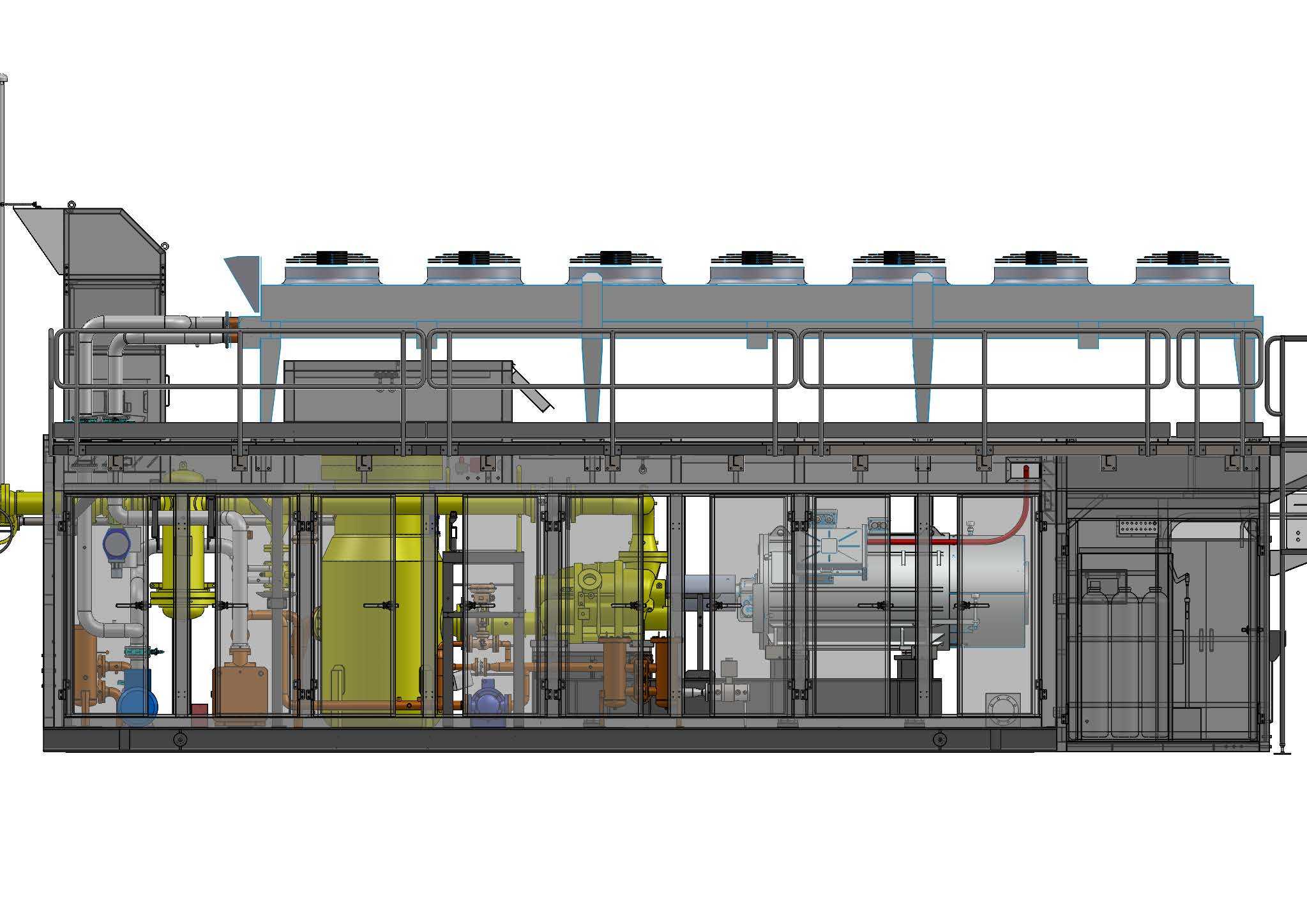

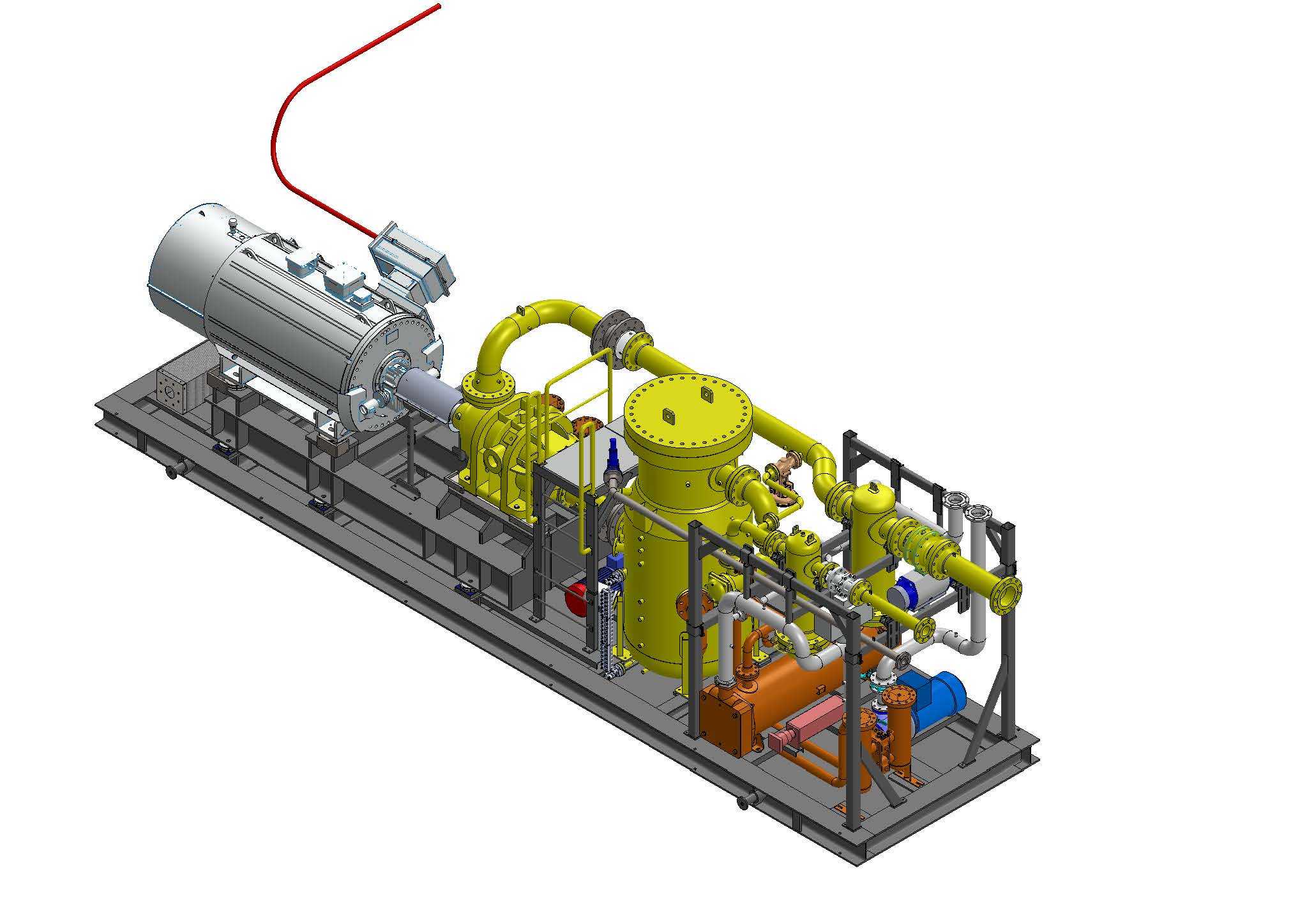

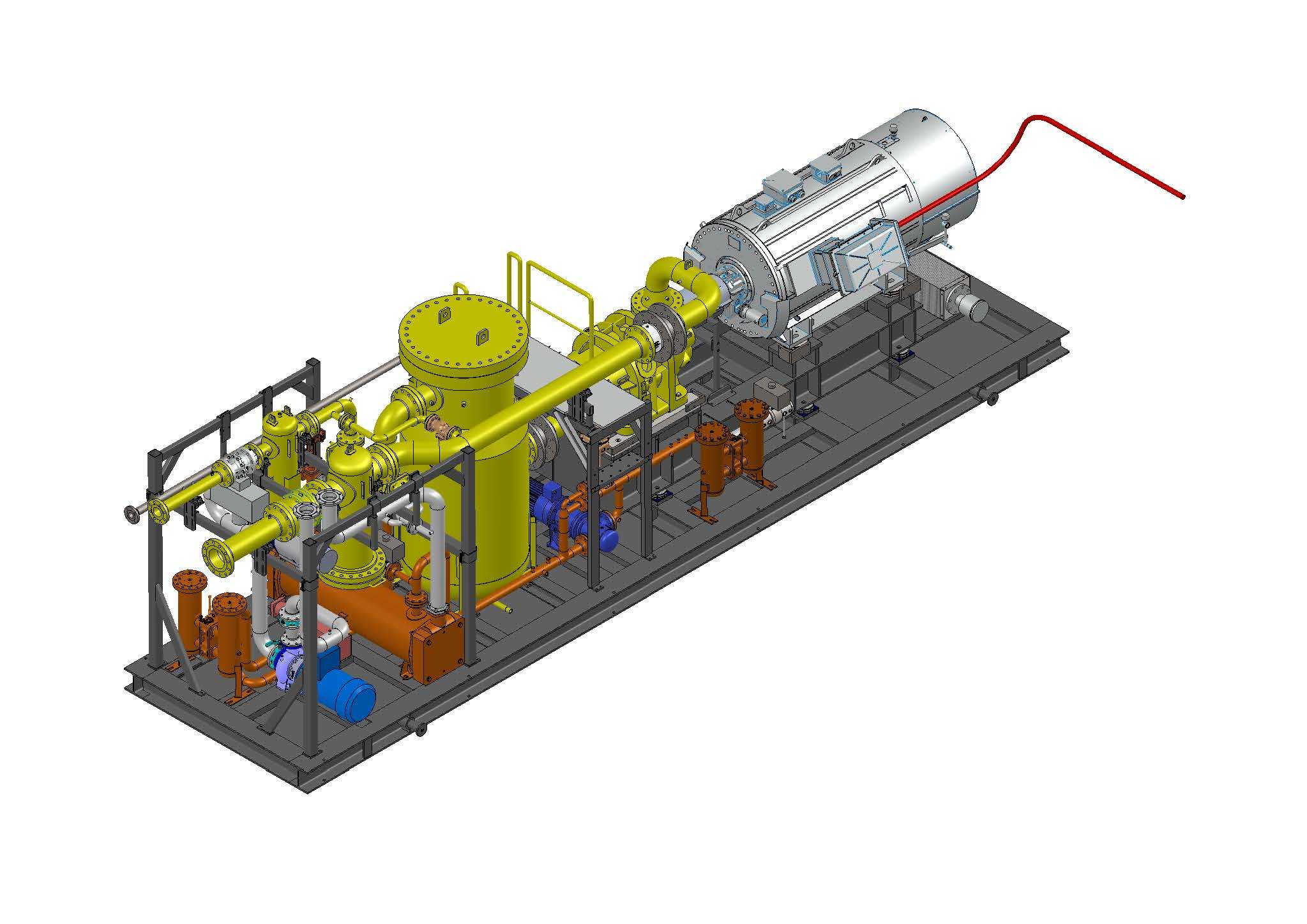

无需额外做二次灌浆的复杂工序。从管线布局来看,设备内部的气体管路、润滑管路、冷却水管路全部采用分层排布设计,高压气体管路布置在舱体下部靠近基座的位置,降低管路振动带来的应力影响,低压控制管路沿舱体立柱内侧走线,所有管路的转弯位置都设置了管夹固定,避免设备长期运行时管路出现共振磨损。设备顶部的冷却单元之间设置了连通的汇管,将每个冷却单元的冷却介质汇总后统一接入下部的换热回路,减少外部管线的对接点位。在功能设计上,这套压缩机组可实现多级连续压缩,根据入口气体压力的不同,可灵活调整投入运行的压缩单元数量,适配不同工况下的压力输出需求,每个压缩单元都设置了独立的压力检测、温度检测接口,可实时反馈运行参数,当某一个单元出现参数异常时,

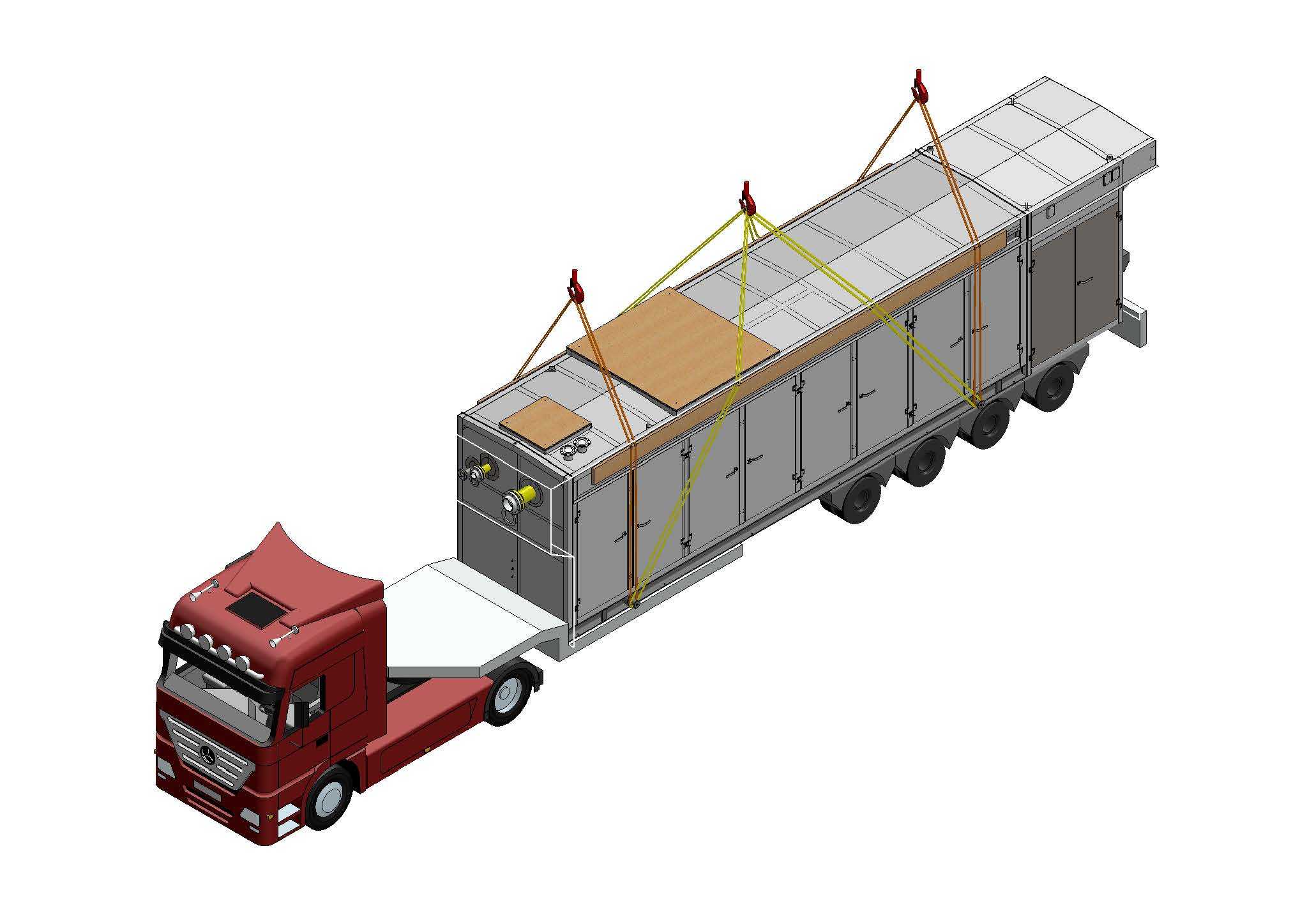

可单独切断该单元的气路,不影响其余单元的连续运行,降低非计划停机带来的生产影响。舱体内部预留了传感器安装位、控制元件的安装导轨,后期可根据场站的自动化升级需求,加装状态监测模块,实现设备运行数据的远传、故障预警这类功能。设备的外形尺寸充分考虑了公路运输的限界要求,整机宽度、高度均满足常规货运车辆的装载要求,运输时无需拆除顶部的护栏、冷却单元,仅需固定外露的接口法兰即可完成整体转运,到场后连接进出口管线、动力源、冷却回路即可投入运行,相比现场组装的压缩系统,部署周期可缩短六成以上。在细节设计上,设备的爬梯踏步采用防滑花纹钢板,踏步间距符合人工攀爬的人机工程要求,顶部平台的格栅板采用漏空设计,避免清理杂物、积水时在平台表面积留,所有外露的棱角位置都做了圆弧倒角处理,避免巡检人员磕碰受伤。设备侧部还预留了外接仪表的快速接口,现场调试时可直接接入检测仪表,无需临时拆管接表,提升调试作业的效率。
