四向圆管拼接法兰连接结构设计

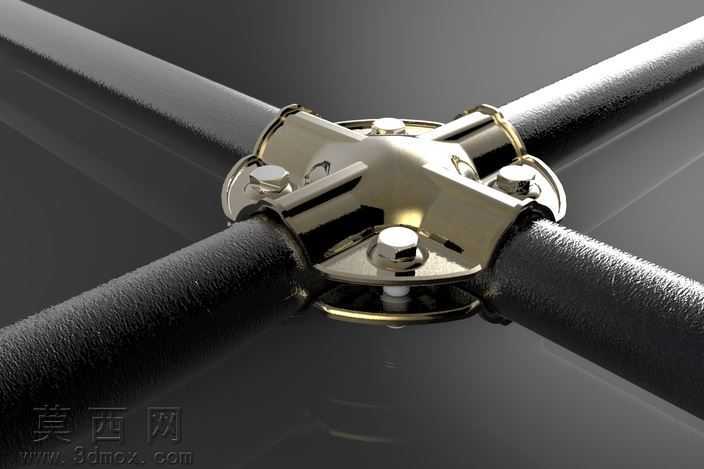

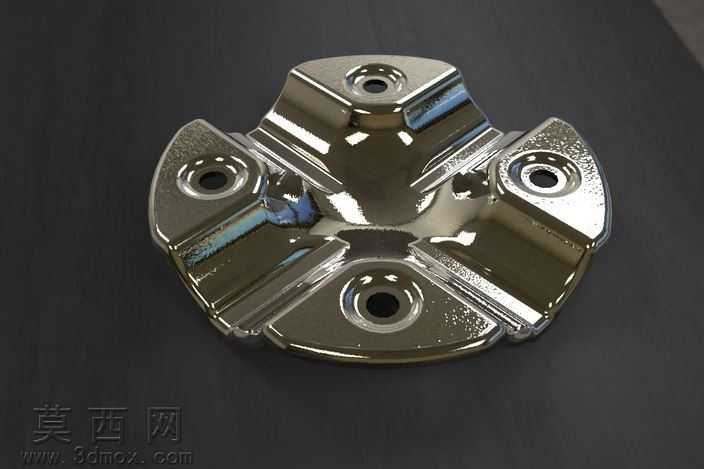

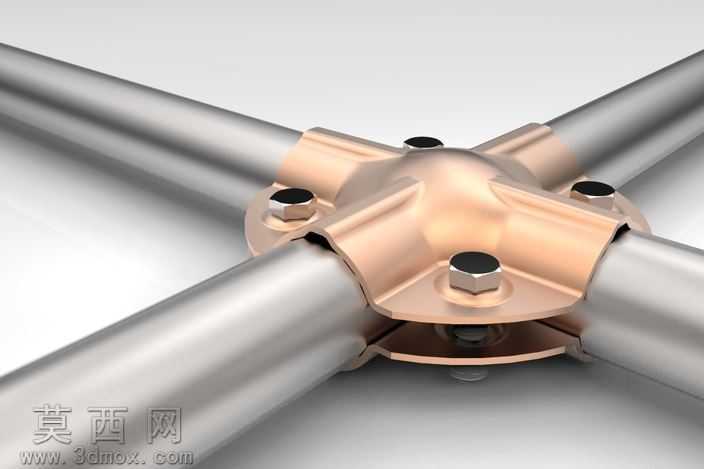

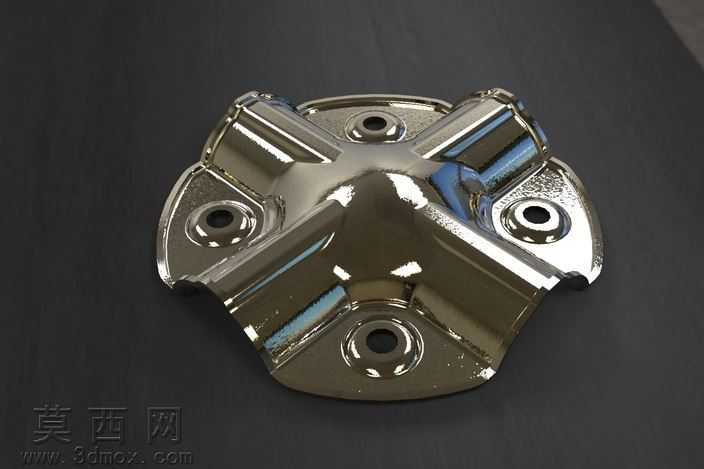

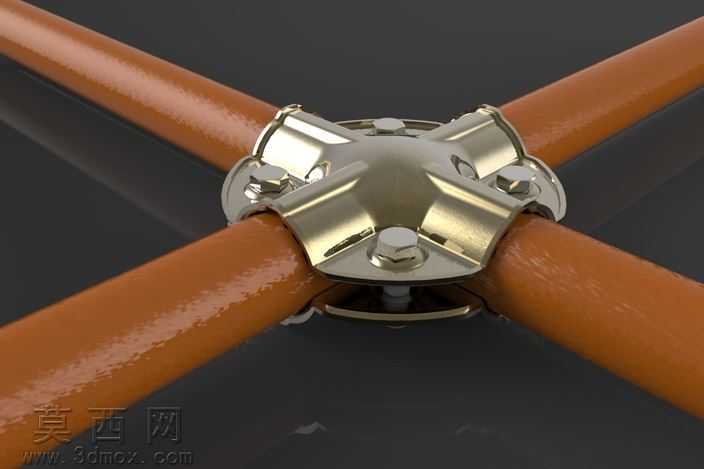

本作品为四向交汇圆管连接法兰组件的三维设计成果，建模阶段采用参数化特征建模思路，首先以交汇中心为基准建立全局坐标系，先完成中心基座的曲面构建：基座顶部采用平滑圆弧过渡的穹顶造型，避免直角应力集中，四个方向延伸出与圆管外径完全贴合的弧形抱合面，抱合面的弧度经过精确计算，与直径55mm的圆管外壁实现完全面接触，保证装配后无晃动间隙。上下两片法兰盘采用对称式结构设计，下法兰盘设置定位凸台，与上法兰盘的定位凹槽精准配合，保证装配时四个管位的同轴度误差控制在极小范围内。连接部位采用内六角螺栓作为紧固件，每个管接位对应一组螺栓锁紧结构，螺栓孔位做沉头处理，锁紧后螺栓顶面不超出法兰基座表面，保证整体外观的平整性。材质渲染阶段，金属圆管部分采用拉丝不锈钢材质，调整反射粗糙度参数模拟真实金属拉丝的漫反射效果，法兰主体采用铜合金材质，添加轻微的做旧氧化质感，区分不同部件的材质属性，内六角螺栓采用镀锌亮面金属材质，通过材质差异清晰展现各部件的装配层次。结构设计上充分考虑管路连接的受力特性，四个方向的连接位呈90度均匀分布，可同时连接四根同规格圆管，适用于框架类结构的十字交汇节点，法兰盘与圆管的抱合长度经过力学优化，既保证足够的抱紧摩擦力，又避免材料浪费。建模过程中对所有配合面做了公差预留设计，装配间隙符合实际五金加工的精度要求，所有圆角、倒角特征均按照实际加工工艺添加，避免出现无法加工的尖锐内角，渲染阶段采用工作室柔光环境，添加柔和的环境反射，清晰展现部件的曲面过渡和金属质感，整体结构拆装逻辑清晰，可直接用于框架结构的节点设计参考。
