工业输送用滚轴结构三维设计

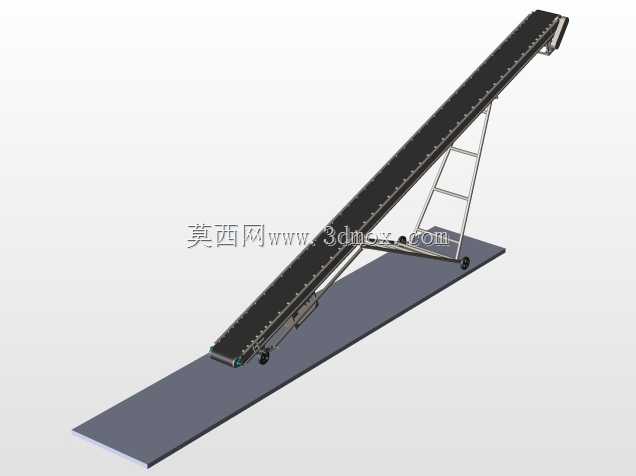

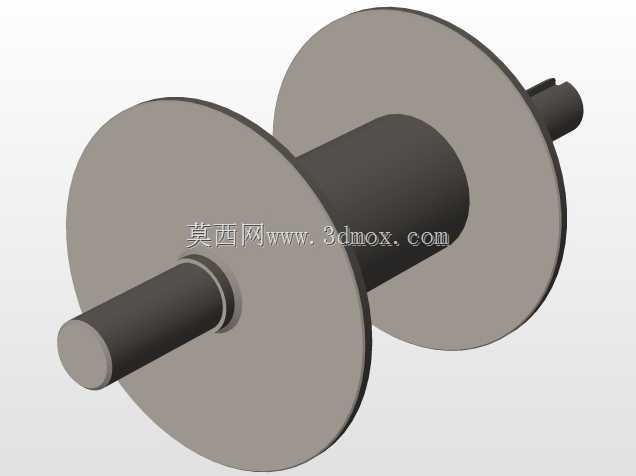

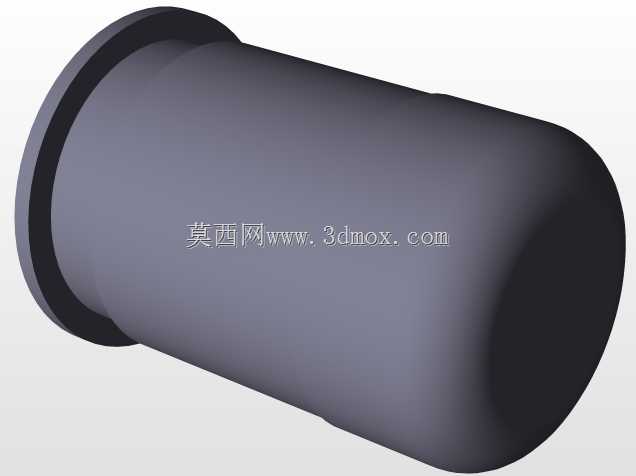

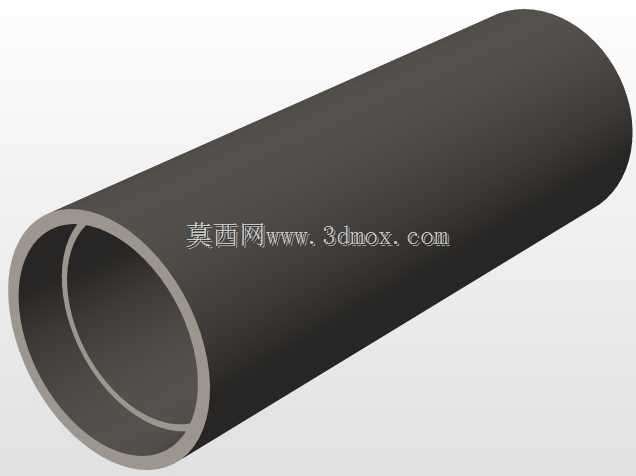

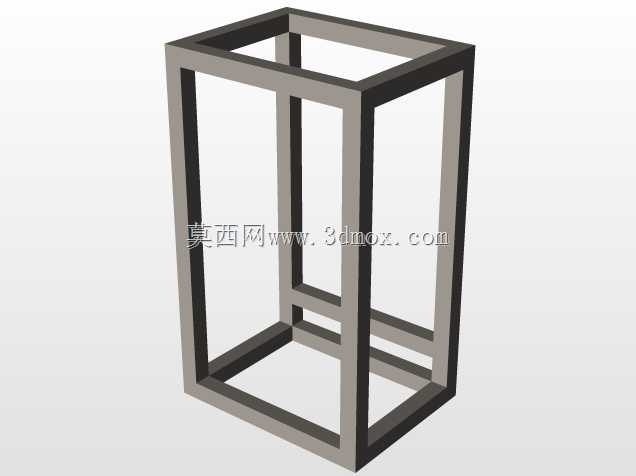

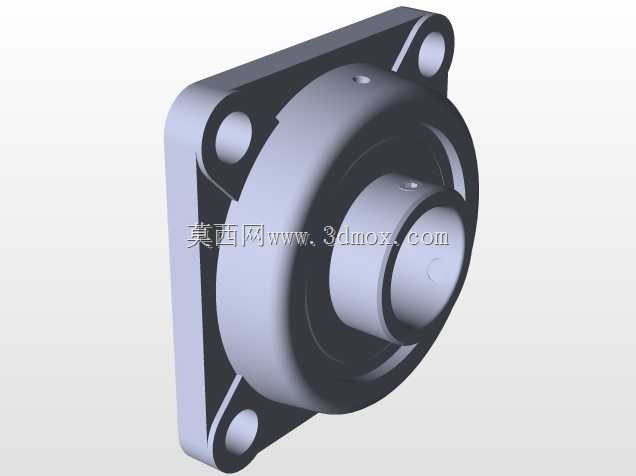

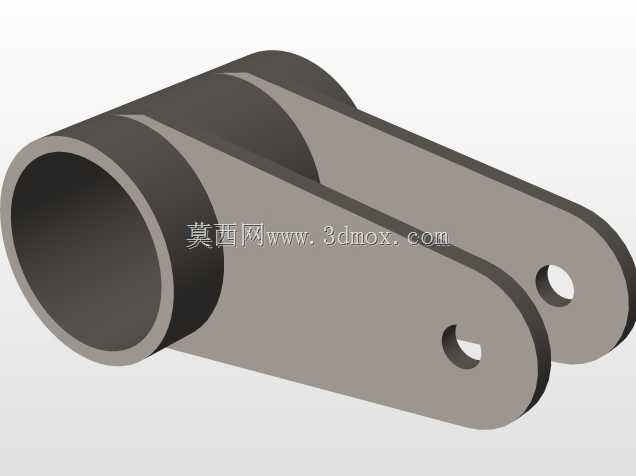

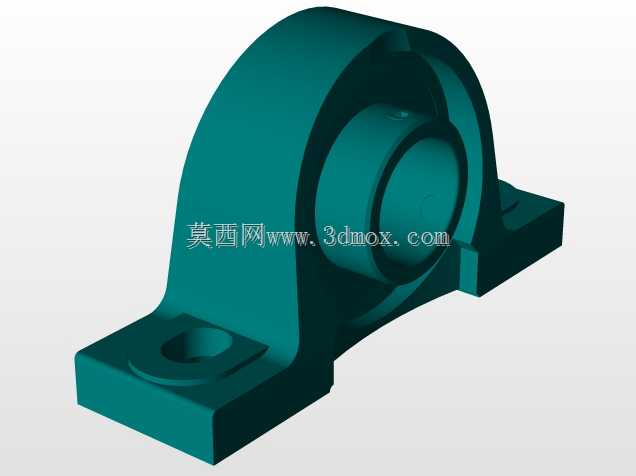

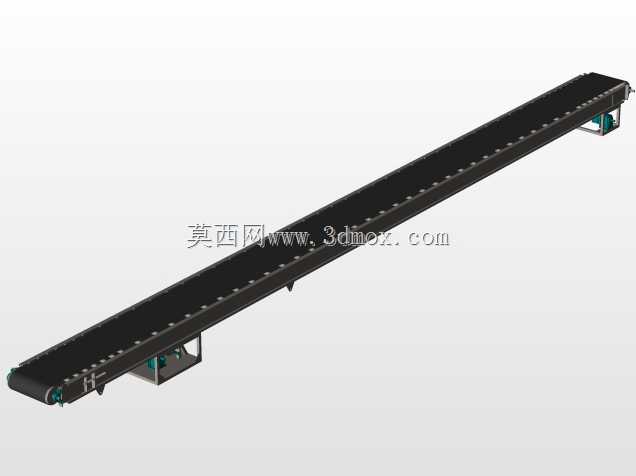

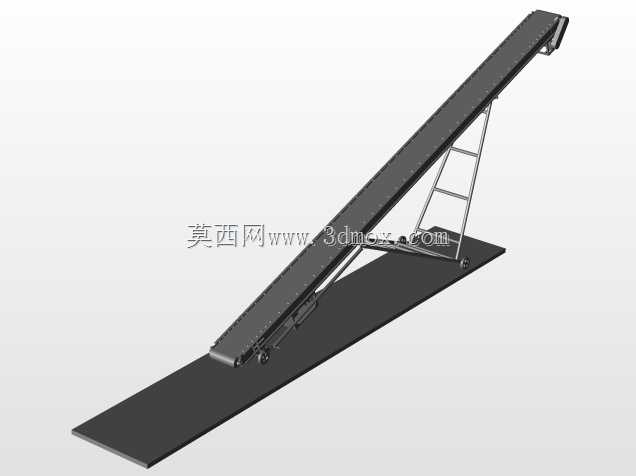

　　在连续化生产的物料输送场景中，滚轴是承担物料承托、导向与输送动力传递的核心基础部件，广泛应用于轻工、电子、仓储物流、食品加工等行业的皮带输送线、辊筒输送线、转弯输送机构中，其结构设计合理性直接影响整条输送线的运行稳定性、物料输送精度与长期运维成本。从实际工程应用角度出发，这类滚轴的设计首先要匹配对应输送线的负载边界，针对不同输送物料的单重、输送节拍、线体运行速度，确定轴体的直径、壁厚与轴颈尺寸，避免长期运行后出现轴体绕曲变形、轴颈磨损过快的问题。设计过程中需要优先考虑安装适配性，滚轴两端的轴颈需要匹配对应安装座的轴承内孔尺寸，预留合理的公差配合区间，通常轴颈与轴承内圈采用过渡配合，既保证装配时的同轴度要求，

　　也方便后期运维时的部件更换。轴体的表面处理需要结合使用场景确定，在常规干燥的工业车间环境中可做发黑防锈处理，在有潮湿、腐蚀介质的场景则需要做镀锌或者包覆耐磨非金属层，避免轴体表面锈蚀后刮伤输送皮带或者卡滞物料。滚轴的径向跳动公差需要严格控制，通常根据输送线的精度要求设定在0.02mm到0.1mm区间内，径向跳动过大会导致输送皮带跑偏、物料输送过程中出现偏移抖动，尤其是在高精度的电子元器件输送场景中，过大的跳动甚至会导致物料定位偏差，影响后续工位的加工或检测精度。从结构强度角度，设计时需要通过力学仿真校核轴体的抗弯强度与疲劳寿命，针对两端支撑的简支梁受力模型，计算最大负载下的轴体挠度，确保挠度值控制在轴体长度的1/1000以内，

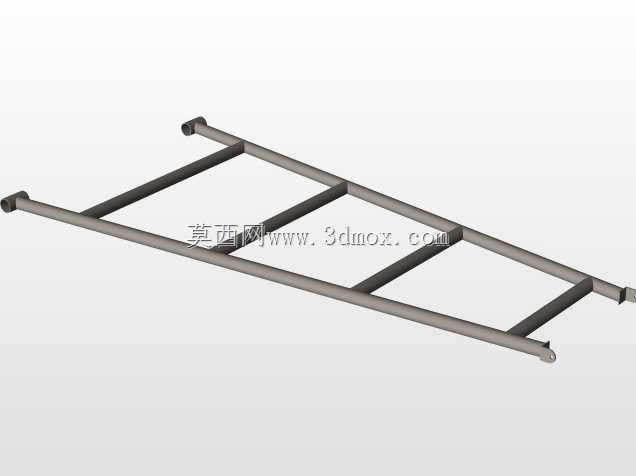

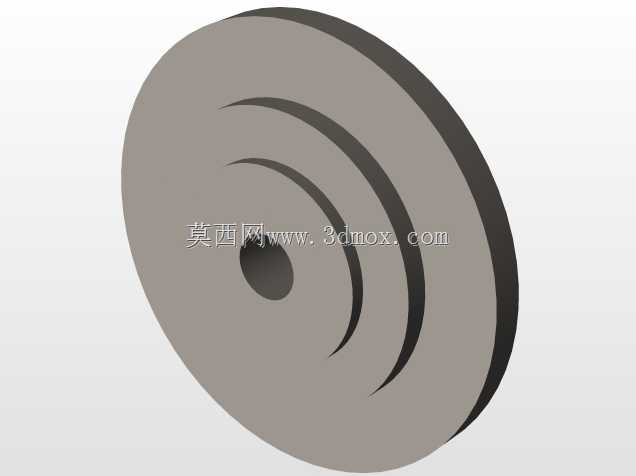

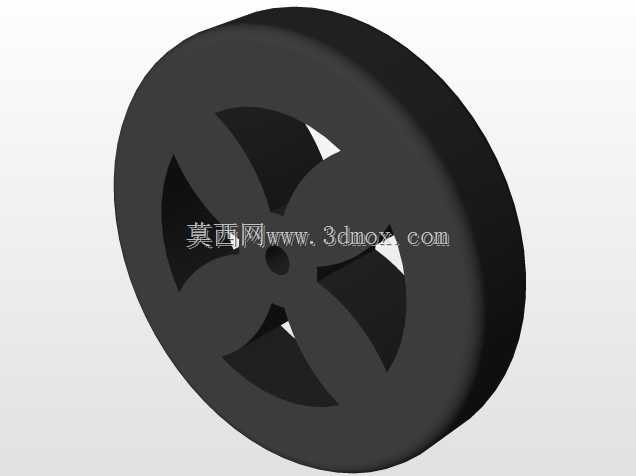

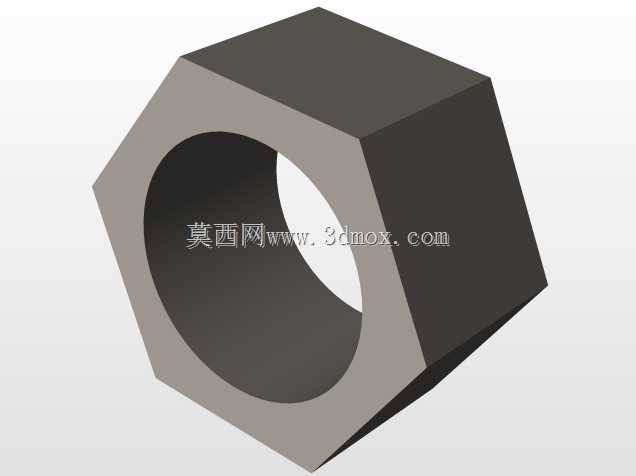

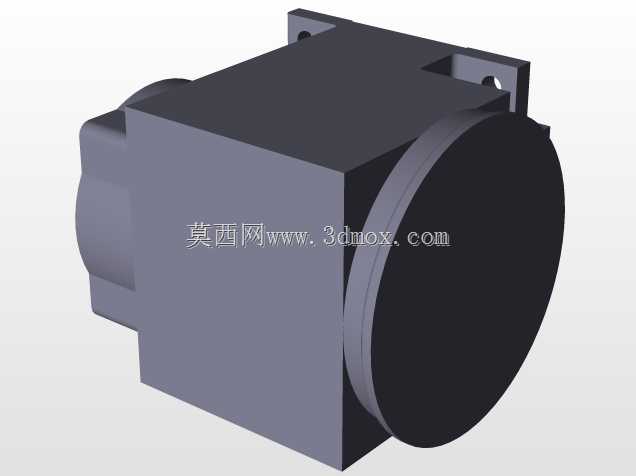

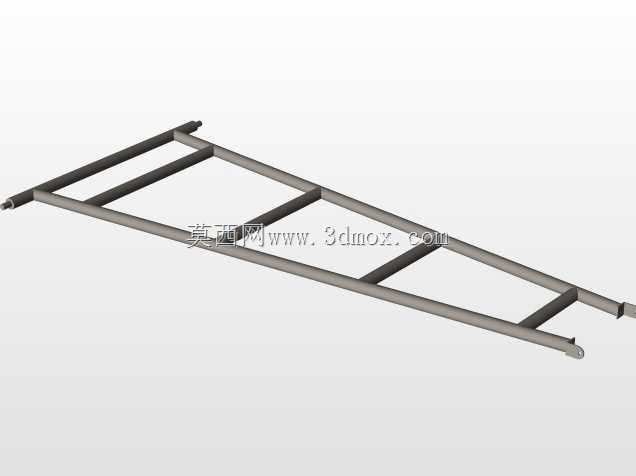

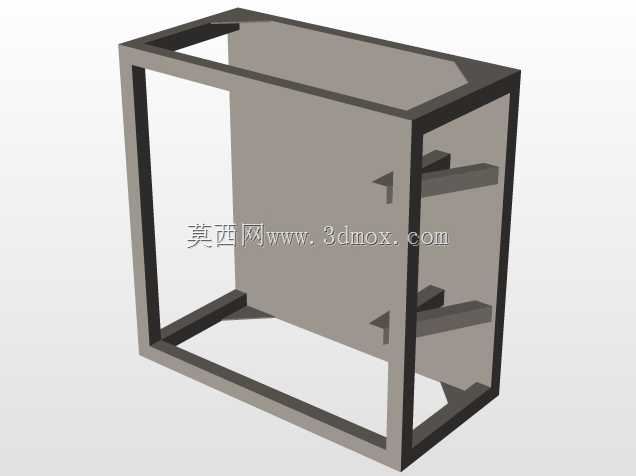

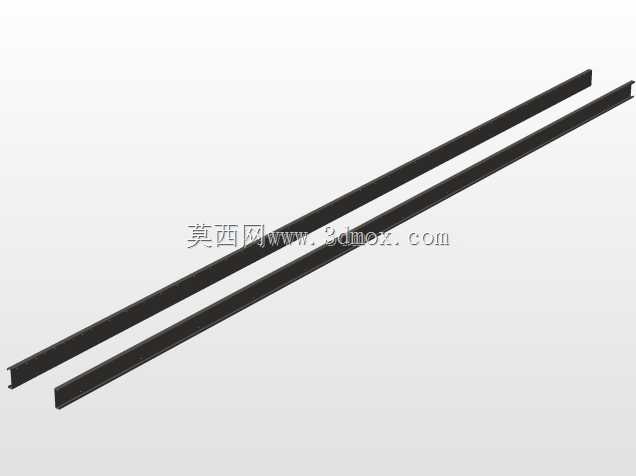

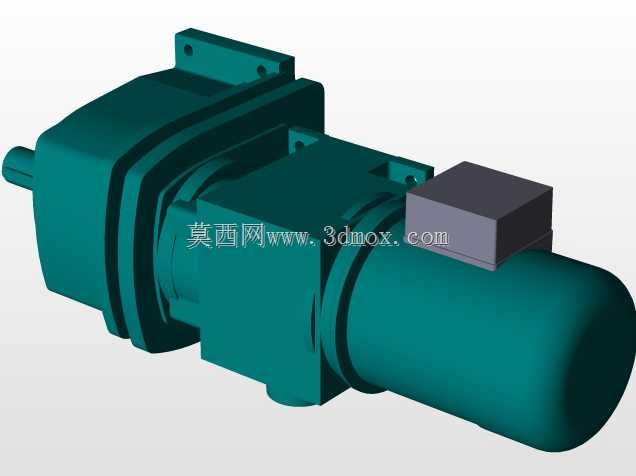

　　避免长期负载下出现永久性变形。同时要考虑滚轴的动平衡性能，尤其是在高线速输送场景中，转速超过300r/min的滚轴需要做动平衡校正，减少运行过程中的振动与噪音，降低两端轴承的额外负载，延长轴承的使用寿命。安装边界方面，这类滚轴的轴向尺寸需要匹配输送线的机架内侧宽度，两端预留的安装调节余量通常控制在5mm到10mm，方便安装时调整滚轴的平行度，避免因平行度偏差导致皮带跑偏。轴端的固定结构通常采用卡簧或者锁紧螺母，既可以限制滚轴的轴向窜动，也不会占用过多的安装空间，适配紧凑化的线体设计需求。在实际选型替换过程中，这类滚轴还需要匹配对应输送线的驱动方式，对于动力输送段的滚轴，需要在轴端预留链轮或者同步带轮的安装位，确保动力传递的同轴度，

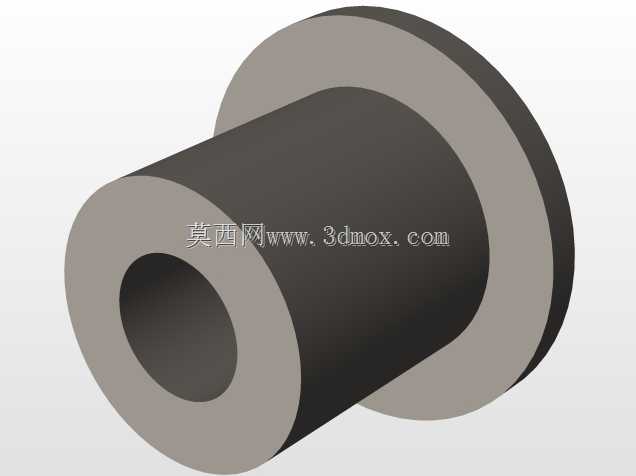

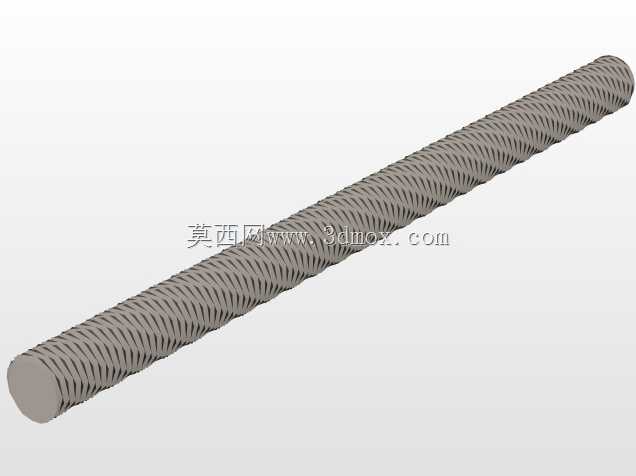

　　对于无动力段的滚轴则可以简化轴端结构，降低制造成本。设计时还要兼顾运维便利性，滚轴的整体结构要尽量做到模块化，当出现磨损或者损坏时，可以直接整体替换，不需要对整条输送线进行大规模拆解，减少产线停机维护的时间。针对不同的物料输送需求，滚轴的表面可以加工不同的纹路或者包覆不同材质的胶层，比如输送纸箱类物料时可以做滚花纹路增加摩擦力，输送光滑表面的工件时可以包覆聚氨酯胶层，既增加摩擦力也避免刮伤工件表面。在三维建模过程中，需要准确还原滚轴的各段尺寸公差、倒角与退刀槽结构，这些细节结构虽然不影响整体外观，但在实际加工与装配过程中起到关键作用，比如轴肩处的退刀槽可以保证轴承安装到位，轴端的倒角可以方便装配时轴承与安装座的导入，避免装配过程中出现卡滞或者零件磕碰损伤。
