机加工车间固定式台钳装配结构

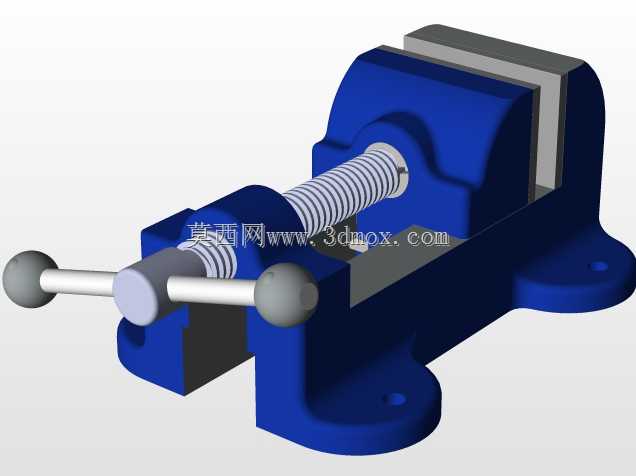

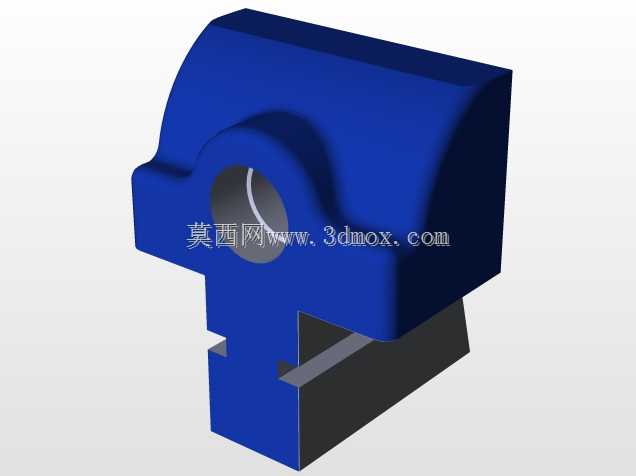

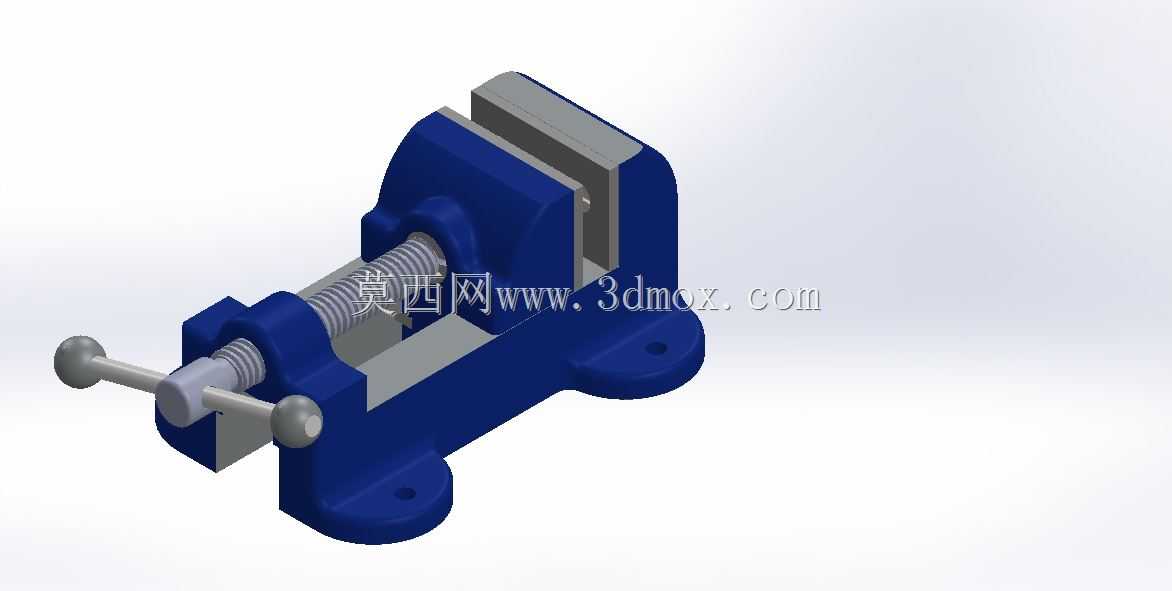

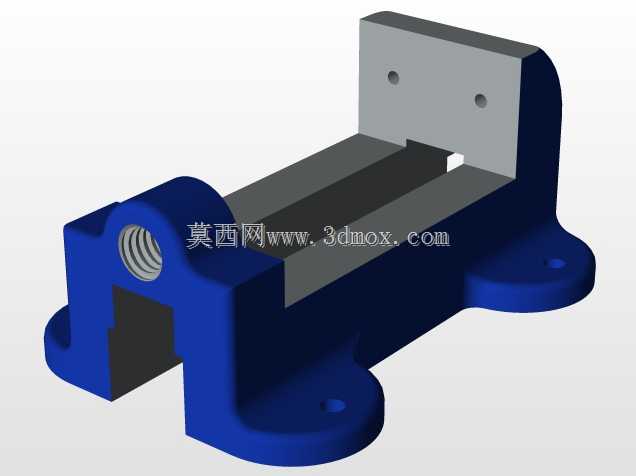

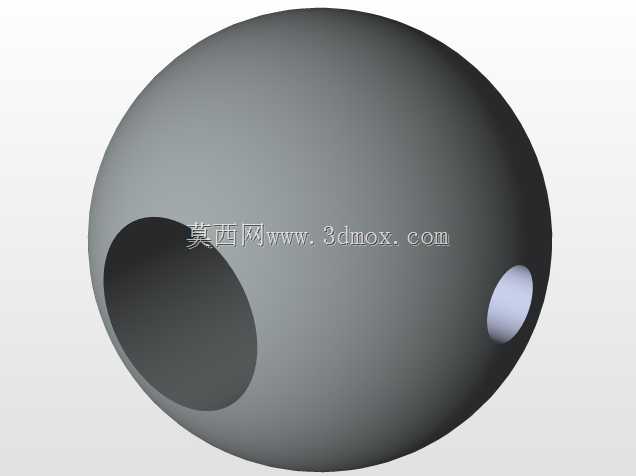

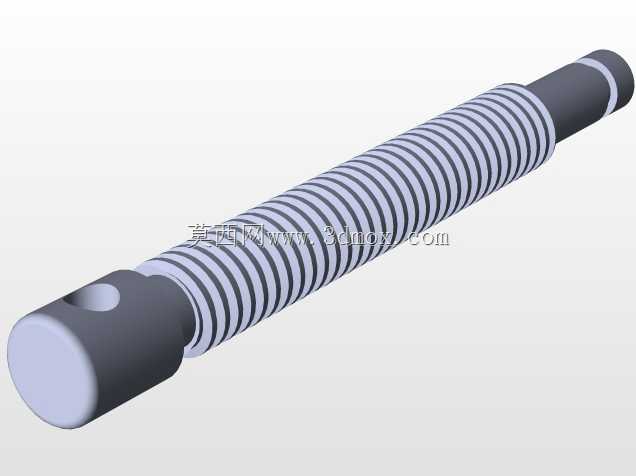

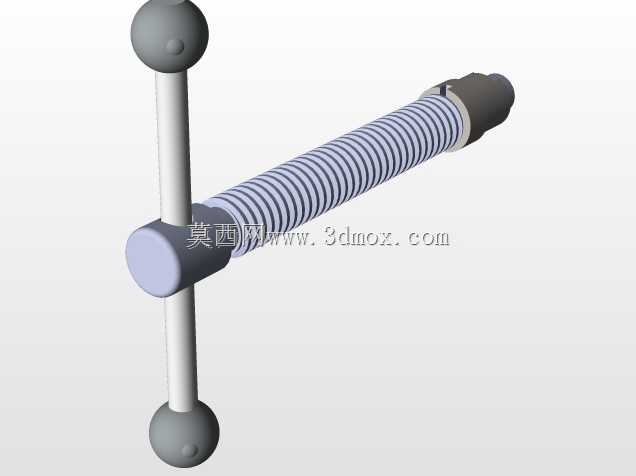

在常规机加工、钳工装配、维修工位上，这类固定式台钳是工位上最基础也最核心的夹持工装，几乎所有需要对工件进行锯削、锉削、錾削、攻丝、套丝、小型零件打磨修配的作业场景，都需要依靠台钳提供稳定的夹持力，避免工件在加工过程中出现位移、晃动，保障加工精度与操作安全。这款台钳采用铸铁一体式底座结构，底座上预留两个对称的安装通孔，可通过螺栓直接固定在木质或钢制工作台台面上，安装时需要保证钳口方向与作业人员操作位置匹配，预留足够的手柄操作空间，避免转动丝杠手柄时与工作台边缘、周边其他工装发生干涉。从结构设计来看，活动钳身通过丝杠副与固定钳身连接，转动端部的手柄即可带动丝杠旋转，驱动活动钳身沿导轨方向做直线往复运动，实现钳口的开合与夹紧动作，钳口部位采用可拆卸的淬硬钢钳口板，表面加工有交叉网纹，能够在夹持工件时增大摩擦力，同时避免钳口本体磨损后整体报废，仅需更换钳口板即可恢复夹持性能，降低长期使用的维护成本。设计过程中需要重点保证固定钳身与活动钳身的配合导轨间隙合理，间隙过大会导致夹持时活动钳身上翘，工件夹持精度不足，间隙过小则会导致丝杠转动卡滞，操作费力；丝杠采用梯形螺纹设计，具备良好的自锁性能，夹紧工件后不会因为加工过程中的振动导致钳口松脱，保障作业过程的可靠性。整体外形结构紧凑，安装后不会过多占用工作台的有效操作面积，钳口张开行程能够覆盖常规小型零件的夹持需求，底座的安装孔位间距适配多数标准钳工工作台的预留安装位置，无需额外对工作台进行打孔改造即可完成安装。在实际使用中，这类台钳除了夹持金属工件完成加工作业，也可配合软钳口使用，夹持铜、铝等软质金属或者非金属工件，避免夹伤工件表面，满足不同类型零件的加工装夹需求，是车间工位配置中不可或缺的基础工装设备。
